Ведомый поиск неисправностей

6-39

A5E00330068/011

6.11.1

Диалоги проверки

В функциональной проверке имеются следующие виды диалогов пользователя
и проверки:

•

Сообщения пользователю с кнопкой «Готово» для продолжения программы.

•

Вопросы, на которые необходимо ответить с помощью кнопок «Да», «Нет» или
дополнительной кнопкой «Неизвестен».

•

Решения с кнопками разветвления программы, до 8 кнопок.

•

Приглашение к измерению с кнопкой «Измерение» для запуска и остановки
циклической индикации значений измеряемой величины.

•

Отображение результатов, полученных от блока управления, с кнопкой «Чтение»
для запуска и остановки циклического вывода.

•

Отображение, без специальной кнопки, для циклических процессов программы
(петли) и, при необходимости, для циклического вывода текстов или значений.
Прерывание циклической петли происходит или из программы проверки, или
нажатием кнопки.

•

Приглашения к вводу числового значения или текста с помощью отображаемой
на экране клавиатуры.

Каждый этап диалога проверки завершается только нажатием одной из
подходящих к данному действию кнопок, например, «Готово», «Да», «Нет» и т. д.

Каждый этап диалога проверки может включать кнопки для отображаемых
документов с графикой. Отображение происходит путем нажатия соответствующей
кнопки, переключения в просмотр документа и последующего возвращения к этапу
диалога проверки.

6.11.2

Приглашение к измерению (мультиметр)

Окно «Функциональная проверка, G62 — датчик температуры охлаждающей
жидкости» (см. рис. 6-29) в рабочей области содержит указание вида измерения
(«Измерение сопротивления»), приглашение к подключению измерительной линии,
опциональное описание измерения («Измерение сопротивления на датчике
температуры охлаждающей жидкости (G62)») и данные о номинальном значении
и отображении значений измеряемой величины с штриховой индикацией
и цифровым выводом.
Штриховая индикация имеет шкалу с цифрами. Прямоугольником помечен диапазон
допусков значения измеряемой величины. Результат измерения представлен
в виде горизонтального цветного штриха на шкале с надписями. Если значение
измеряемой величины в норме (зеленый цвет), штрих заходит в окно допусков.
Красный штрих означает некорректное значение, указатель «+++++» — перегрузку.
Цифровой указатель дополнительно снабжен физической единицей измерения.
Измерения запускаются после установления указанных соединений нажатием
кнопки «Измерение».

Ведомый поиск неисправностей

6-40

A5E00330068/011

VAS 5051/VAS 5051B:

Измерение несколько раз циклически повторяется, пока не будет нажата кнопка,
причем последнее измеренное значение запоминается нажатием кнопки «Дальше».
Повторным нажатием кнопки «Измерение» длительное измерение снова
останавливается и сохраняется последнее отображенное значение.

Кнопку «Измерение» можно нажимать также с помощью клавиши на красном
испытательном щупе.

Если внутренний измерительный прибор неисправен или если Вы предпочитаете
пользоваться собственным измерительным прибором, то можно ввести результат
измерения с экранной клавиатуры. Клавиатура отображается нажатием на поле
результатов или автоматически — при неисправности внутренней измерительной
техники. По завершении ввода она снова отключается нажатием кнопок «Q» или
«Дальше», или при запуске настоящего измерения кнопкой «Измерение».
Размерность для ввода (например: В, мВ) задается автоматически.

VAS 5052:

Здесь нажатием кнопки «Измерение» отображается цифровая клавиатура для
ввода результата измерения.

Ведомый поиск неисправностей

6-41

A5E00330068/011

6.11.3

Приглашение к измерению для систем автомобиля

Системы автомобиля дают множество результатов измерения для диагностики,
которые можно запросить и оценить в ходе функциональной проверки с помощью
так называемых «приглашений к измерению». В некоторых случаях результаты
измерения отображаются в сообщении (рис. 6-31) или непосредственно
из приглашения к измерению (рис. 6-32).

Приглашения к измерению систем автомобиля предполагают наличие связи
с соответствующей системой автомобиля.

6.11.3.1

Результаты приглашения к измерению в сообщении

Результаты измерения, как правило, отображаются в сообщениях. Собственно
приглашение к измерению при этом проходит в фоновом режиме, без отобра-
жения.

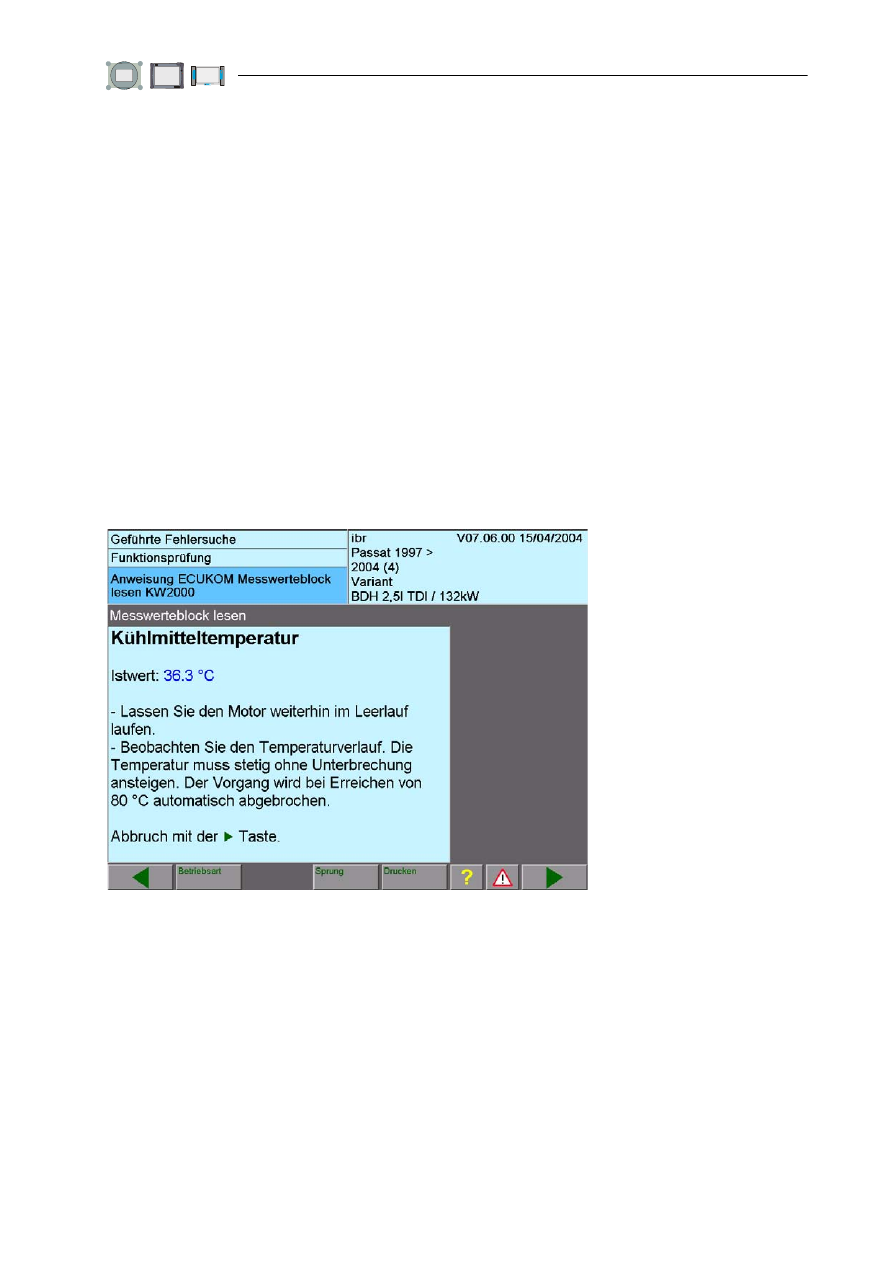

Рис. 6-31  Функциональная проверка, сообщение с результатом измерения от системы

автомобиля

На рис. 6-31 показано сообщение, которое в ходе функциональной проверки
включено в петлю. При каждом прохождении петли значение измеряемой
величины считывается из системы автомобиля и обновляется в окне. При этом
ввод эквивалентного значения невозможен.

Ведомый поиск неисправностей

6-42

A5E00330068/011

6.11.3.2

Приглашение к измерению с прямым выводом

В некоторых особых случаях приглашения к измерению программируются вместе
с системами автомобиля в качестве прямого вывода.

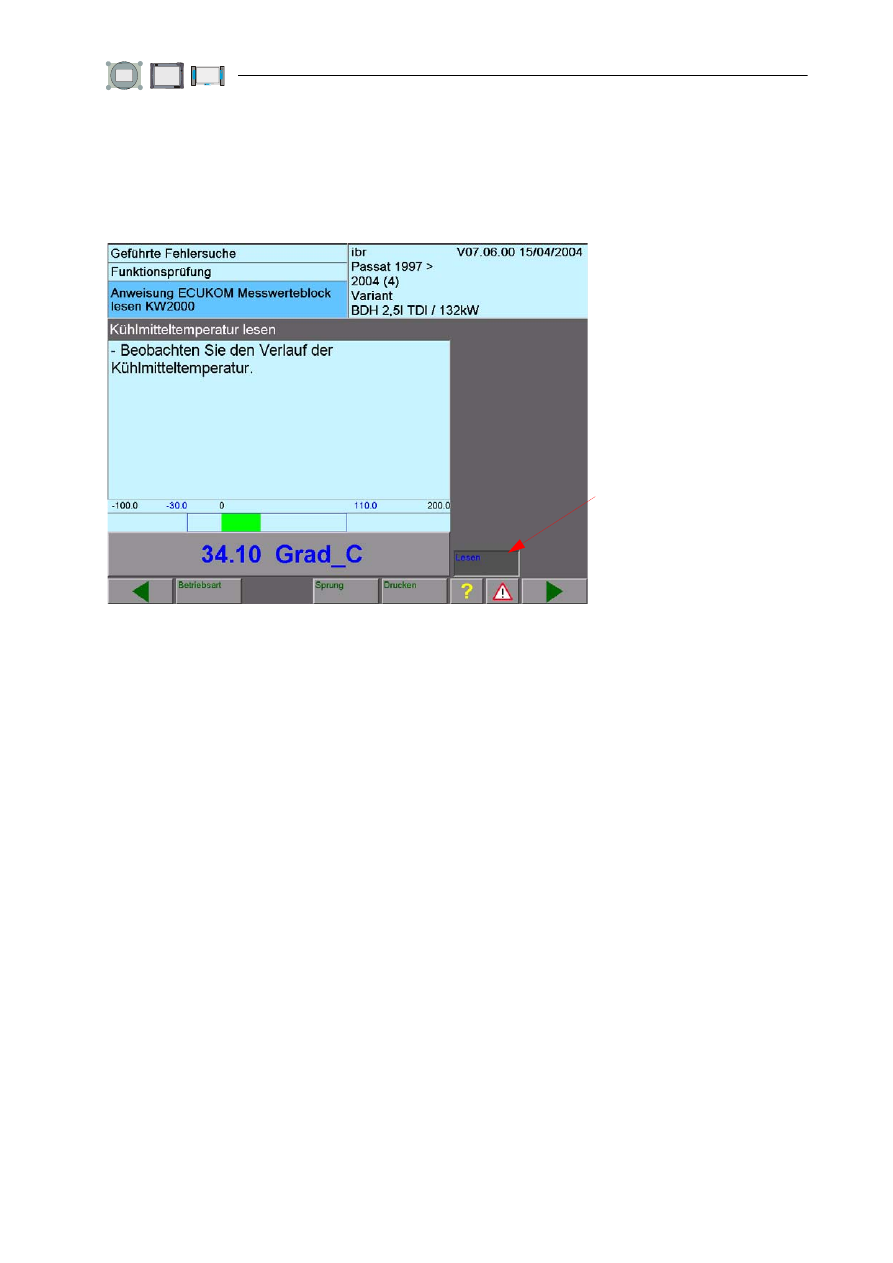

Рис. 6-32  Функциональная проверка, приглашение к измерению системы автомобиля

с выводом

Соответствующее окно имеет структуру, похожую на структуру приглашения
к измерению для приложений мультиметра (см. рис. 6-29), но, поскольку оно
обращается только к внутренним измерениям систем автомобиля, оно доступно
без ограничений и для VAS 5052. Вместо кнопки «Измерение» появляется кнопка
«Чтение». Если связь с автомобилем возможна, то во время ее активации
выбранное значение измеряемой величины циклически отображается в поле
результатов.

Если связь с автомобилем не функционирует, Вы можете вручную ввести
эквивалентное значение. Нажмите на поле значений, чтобы вызвать виртуальную
цифровую клавиатуру, и задайте эквивалентное значение. Затем нажмите кнопку
«Дальше». Кнопка «Чтение» при вводе эквивалентного значения игнорируется.

кнопка
«Чтение»
