Позиция
Первая ошибка со своими параметрическими условиями в отображенном списке
располагается в позиции 1. При помощи двух кнопок со стрелками Вы можете
перемещаться между ошибками.

•

Сортировать по:
При входе в окно расположение всегда установлено на «Стандарт». Вы можете
также выбрать сортировку по другим критериям при помощи отображенных кнопок:

Стандартная сортировка:
При нажатии кнопки «Стандарт» ошибки будут отсортированы
в возрастающем порядке по:

•

Коду ошибки

•

Отметке времени

•

Пробегу

•

Приоритету

•

Частоте использования

Сортировка по времени:
При нажатии кнопки «Время» ошибки сортируются по отметке
времени, начиная с самой давней. Коды ошибок, не содержащие
подробностей временной отметки (дата, время), отображаются
в конце списка в таком порядке, в каком они считываются из
памяти неисправностей.
Сортировка по пробегу:
При нажатии кнопки «Пробег» ошибки сортируются по зарегис-
трированному автопробегу, начиная с наименьшего. Коды
ошибок, не содержащие данных об пробеге, отображаются
в конце списка в таком порядке, в каком они считываются из
памяти неисправностей.
Сортировка по признаку статический/спорадический:
При нажатии данной кнопки сначала отсортировываются стати-
ческие, а затем спорадические ошибки:
В группе статических ошибок тестер сортирует ошибки по переменной
частоте, отображаемой на счетчике частоты появления ошибки
(рис. 4-10), начиная с наиболее низкого значения (ошибки, только
перешедшие в ранг спорадических, т.е. их возникновение практически
можно отнести к статистическому). В случае спорадических ошибок
сортировка начинается с наивысшего значения.
За ошибками с указанием значения датчика частоты появления
ошибки следуют ошибки без значения датчика частоты появления
ошибки, т.е. со значением «0».
Сортировка по приоритету:
При нажатии кнопки «Приоритет», ошибки сортируются, начиная
с наивысшего приоритета (в возрастающем порядке). Коды оши-
бок, не содержащие данных о приоритете, отображаются в конце
списка в таком порядке, в каком они считываются из памяти
неисправностей.

4-19

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.4

Диагностика исполнительных механизмов

Если в окне «Выбрать диагностическую функцию» (см. рис. 4-7) Вы выберите функ-
цию «03 - Диагностика исполнительных механизмов», тестер активирует первый
исполнительный механизм. В левом нижнем информационном окне расположено
указание «1-й исполнительный механизм проверяется».

В некоторых случаях возможно визуальное (например, при помощи контрольных
ламп) или акустическое (например, при помощи реле) наблюдение за процессами.

Переход от самодиагностики автомобиля к измерительной технике делает возможной
проверку активированного исполнительного механизма, например, при помощи
мультиметра или осциллографа.

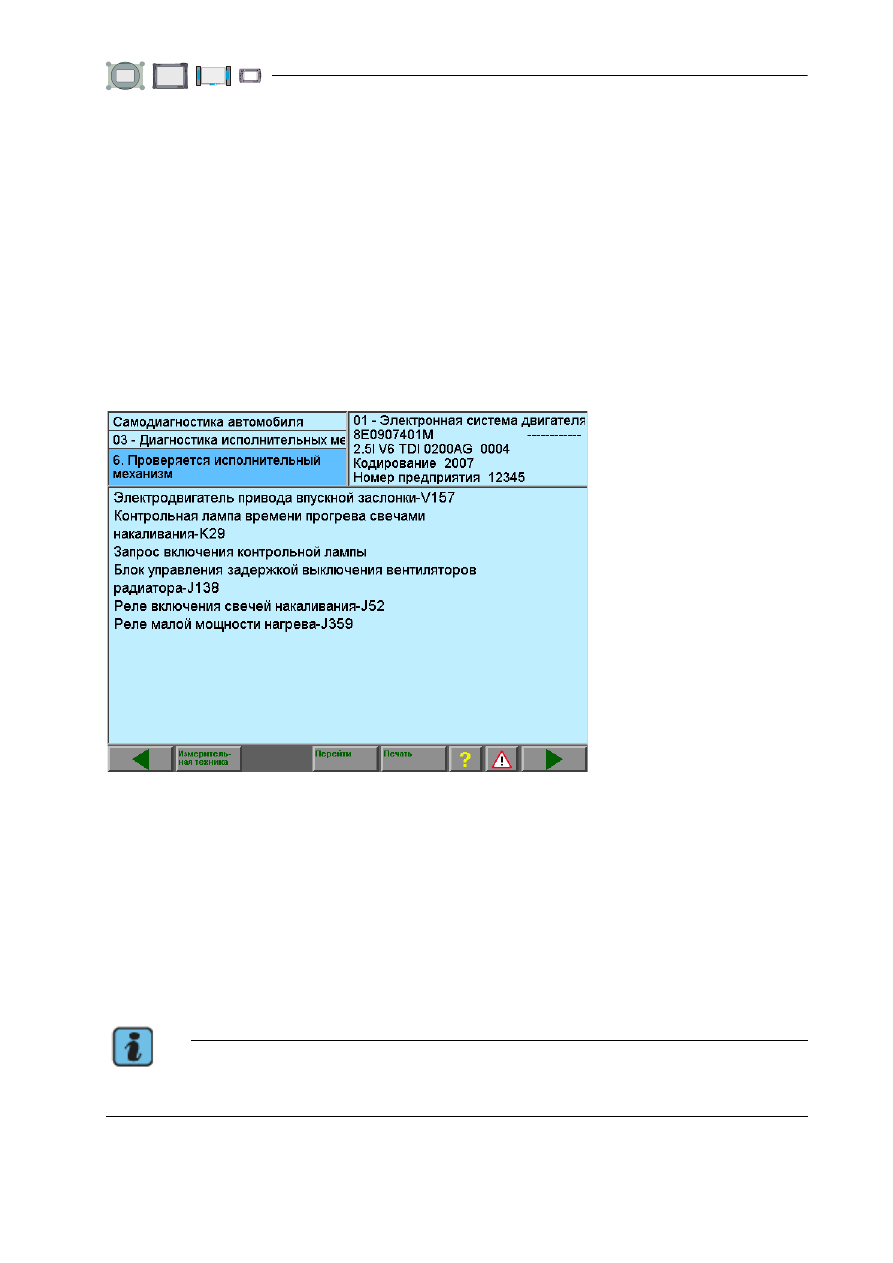

Рис. 4-12  Окно «Диагностика исполнительных механизмов»

Нажатием кнопки «Дальше» вы можете вызвать и отобразить следующий исполни-
тельный механизм. Нажатием кнопки «Назад» диагностика исполнительных меха-
низмов прерывается.

В определенных случаях при диагностике исполнительных механизмов необходимо
произвести определенные действия в автомобиле или с исполнительными меха-
низмами. Более подробная информация размещена в Руководстве по ремонту.

В блоках управления с протоколом KW1281 результаты измерений не отобра-
жаются вместе с исполнительными механизмами.

Указание для VAS 5051/VAS 5051B

Значения измерений из этих диагностических функций Вы можете также

отобразить в окнах режима «Измерительная техника» (см. раздел 5.5.3).

4-20

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.5

Удаление данных из накопителя неисправностей

Поручение «05 - Удаление данных из накопителя неисправностей» удаляет данные
из памяти неисправностей выбранной системы автомобиля. При запросе функции,
тестер выводит на экран диалоговое окно со следующим указанием:

Выполнить данную функцию?
Указание: данные удаляются.

В случае, если Вы ошибочно выбрали функцию, нажмите кнопку «Прервать», а для
того, чтобы безвозвратно удалить данные, нажмите кнопку «OK».

Выполнение поручения подтверждается в левом информационном окне:

Удалены ошибки из памяти неисправностей

За функцией «Удаление данных из накопителя неисправностей» автоматически
следует функция «Запрос накопителя неисправностей». Таким образом, если име-
ющаяся в автомобиле ошибка не была удалена, и в результате этого код ошибки,
как и до того, распознается и сохраняется в системе автомобиля, то тестер заново
отображает содержание памяти неисправностей. В таком случае, в левом инфор-
мационном окне будет отображаться:

Удалены ошибки из памяти неисправностей
Распознана 1 ошибка

Дополнительно в области работы отображается информация об ошибке.

4.4.6

Закончить вывод данных

Данное поручение заканчивает связь с блоком управления. После этого отобра-
жается окно «Выбрать систему автомобиля» (см. рис. 4-2).

Самодиагностика автомобиля самостоятельно закончит связь с блоком управ-
ления, если Вы нажмете кнопку «Прервать переход» или «Назад».

Указание

Вы можете удалить данные из памяти неисправностей, если Вы предварительно

считаете память при помощи функции «Запрос накопителя неисправностей»

(см. раздел 4.4.3). Таким образом тестер предотвращает потерю важной инфор-

мации о допущенных ошибках.

4-21

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.7

Кодирование подсистемы

Если в окне «Выбрать диагностическую функцию» (см. рис. 4-7) Вы выберете
запись «Кодировка подсистемы», отобразятся идентификационные данные блоков
управления, связанных с определенной подсистемой (например: системы кон-
троля доступа и запуска, иммобилайзер и т.д.). Данную функцию Вы можете
использовать также для отдельных блоков управления; при этом отображаются
только данные этого определенного блока управления.

Если Вы выберете идентифицированный блок управления, Вы можете перейти
к самой кодировке, нажав кнопку «Дальше». Это также относится к непосредст-
венно выбираемым функциям:

•

07 - Кодировать блок управления

•

Считывание/запись длинного кода (см. раздел 4.4.15)

После кодировки опять появляется следующее окно. При необходимости Вы
можете в нем выбрать дальнейшие системы для кодировки.

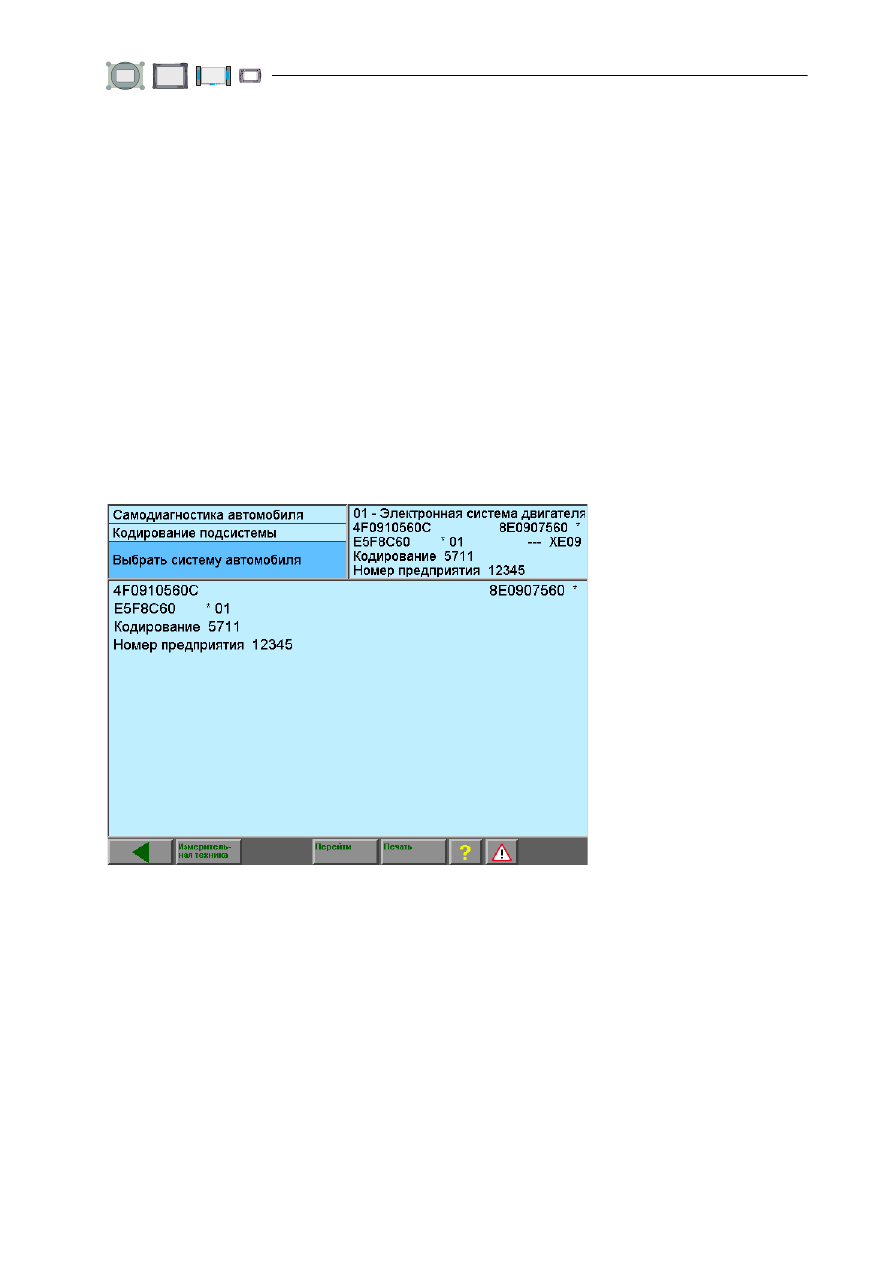

Рис. 4-13  Окно «Выбрать систему автомобиля»
