4-10

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

Диагностическая функция «07 - Кодировать блоки управления» автоматически
кодирует блоки управления сопряженного устройства и перечисляет их после коди-
ровки в списке вместе с новыми данными в рабочем окне, а не в правом инфор-
мационном окне, как при работе с отдельными блоками управления.

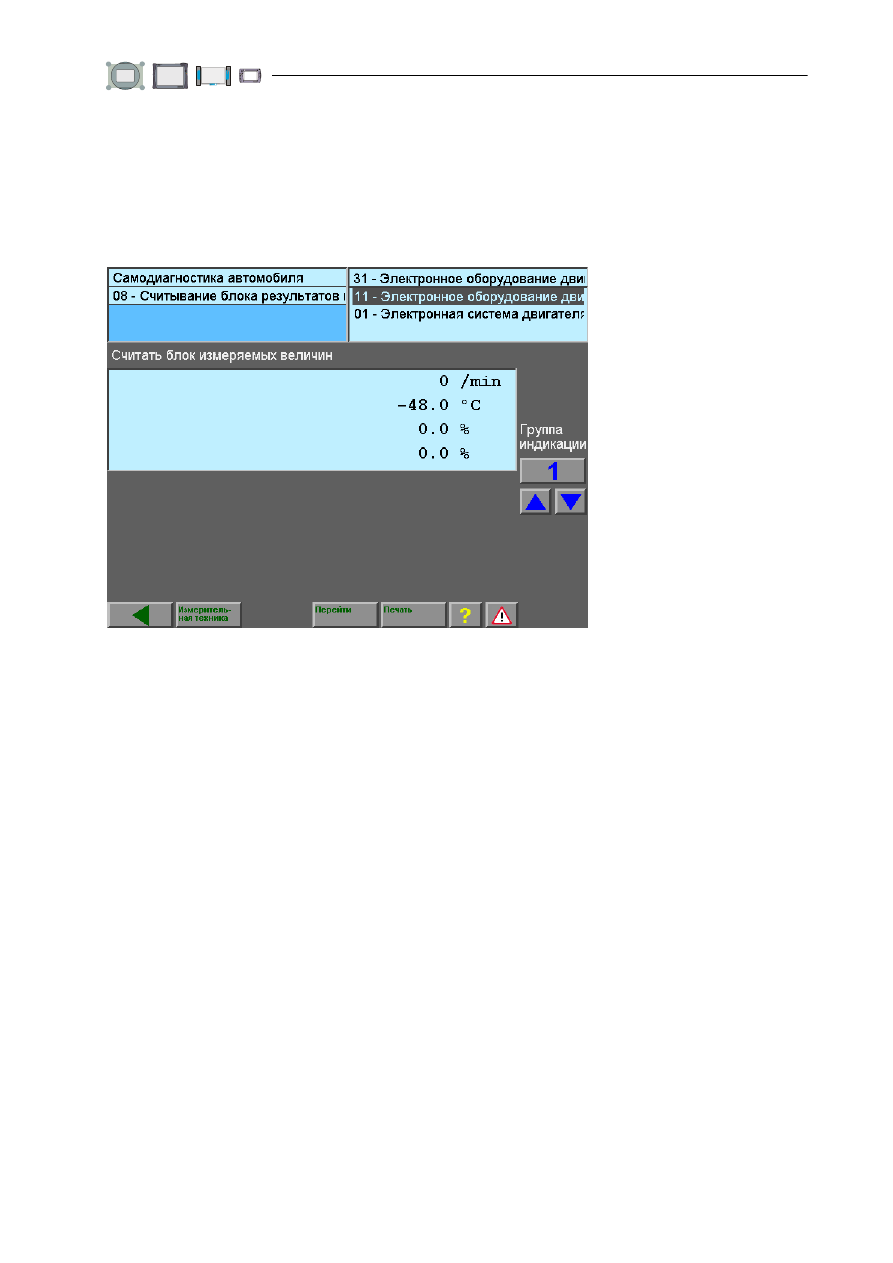

Рис. 4-5

Выбор в правом информационном окне

4.3.5

Система автомобиля «33 - OBD»

Функции OBD предназначены для связи с системами автомобиля, поддерживающими
стандарт «SAE J1979: 1991-12 E/E Диагностические тестовые режимы» (в соот-
ветствии с ISO/DIS 14230-4(KWP2000) и ISO/DIS 11519-4(SAE J1850)) и реагируют
на совместно используемый адрес 33

H

. Выбор окон для функций OBD

рассматривается в разделе 4.5.

4.3.6

Системы автомобиля LT2

На выбор предлагаются системы легкого грузопассажирского автомобиля 2.
При работе ссистемами автомобиля LT2 применяются только функции LT или
функции OBD. Необходим дополнительно поставляемый диагностический
кабель LT.

4-11

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4

Выбрать диагностическую функцию

Следующее окно (см. рис. 4-7) отображается в том случае, если в предыдущем
окне Вы выбрали систему автомобиля и связь через диагностическую шину была
установлена успешно.

В рабочем окошке окна отображается набор подходящих к данной системе авто-
мобиля диагностических функций (заказы), а в правом ➚ информационном окне
отображается идентификация блоков управления, считываемая из системы авто-
мобиля.

Пример:



Рис. 4-6

Идентификационные данные системы автомобиля

Если несколько систем автомобиля или блоков управления работают сопряжено,
их идентификационные данные предварительно отображаются в отдельном окне.

Прочие функции, как например, «20 - Считать RAM» и т. д. доступны только
квалифицированному персоналу, имеющему соответствующий ключевой компакт-
диск (см. также раздел 9.10).

01 Электронная система двигателя
8E0907557                      8E0907555 *
2.0l R4/5VS   01                   1A2  0002
Кодировка 11501
Номер предприятия 98765

1
2
3
4
5

6

7
8

9

1: Система автомобиля
2: ПО – номер детали
3: Обозначение системы
4: Кодировка
5: Номер предприятия

6: "*" = В комплексе, иначе " "
7: Аппаратное обеспечение – номер детали
8: Версия программного обеспечения
9: Версия аппаратного обеспечения

B201-387-RUS-090

4-12

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

Сопряженное устройство блоков управления с подсистемами

Некоторые системы автомобиля также могут работать сопряжено. Данные систе-
мы могут быть установлены под одним корпусом или же как отдельные единицы.
Они подразделяются на главную систему и подсистемы (на пример, системы кон-
троля доступа и запуска, а также противоугонная система образуют одно сопря-
женное устройство).

Главные системы — даже при выборе подсистемы — всегда отображаются
в правом информационном окне, а подсистемы — в отдельном окне, отображае-
мом перед выбором определенной диагностической функции.

Тестер направляет все диагностические функции в главную систему. Главная сис-
тема перенаправляет их, при необходимости, к определенной подсистеме и оттуда
же забирает результаты. Исключением является функция «Кодирование под-
систем» (раздел 4.4.7), при использовании которой Вы можете выбирать все
системы по отдельности.

Дальнейшие подробности, касающиеся сопряженного устройства двигателя, опи-
саны в разделе 4.3.4.

Неисправности в диагностической шине

Если вместо диагностической функции отобразится сообщение Неисправность
в диагностической шине

, возможно не подсоединен диагностический кабель,

не включено зажигание или же напряжение аккумулятора автомобиля слишком
низкое. Устраните неисправность и повторите функцию.

4-13

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

Окончить связь

Связь с системой автомобиля поддерживается так долго, пока Вы не выберете
диагностическую функцию «06 - Закончить вывод данных» в окне «Выбрать
диагностическую функцию», а затем нажатием кнопки «Назад» вернетесь к окну
«Выбрать систему автомобиля» или закончите самодиагностику автомобиля.

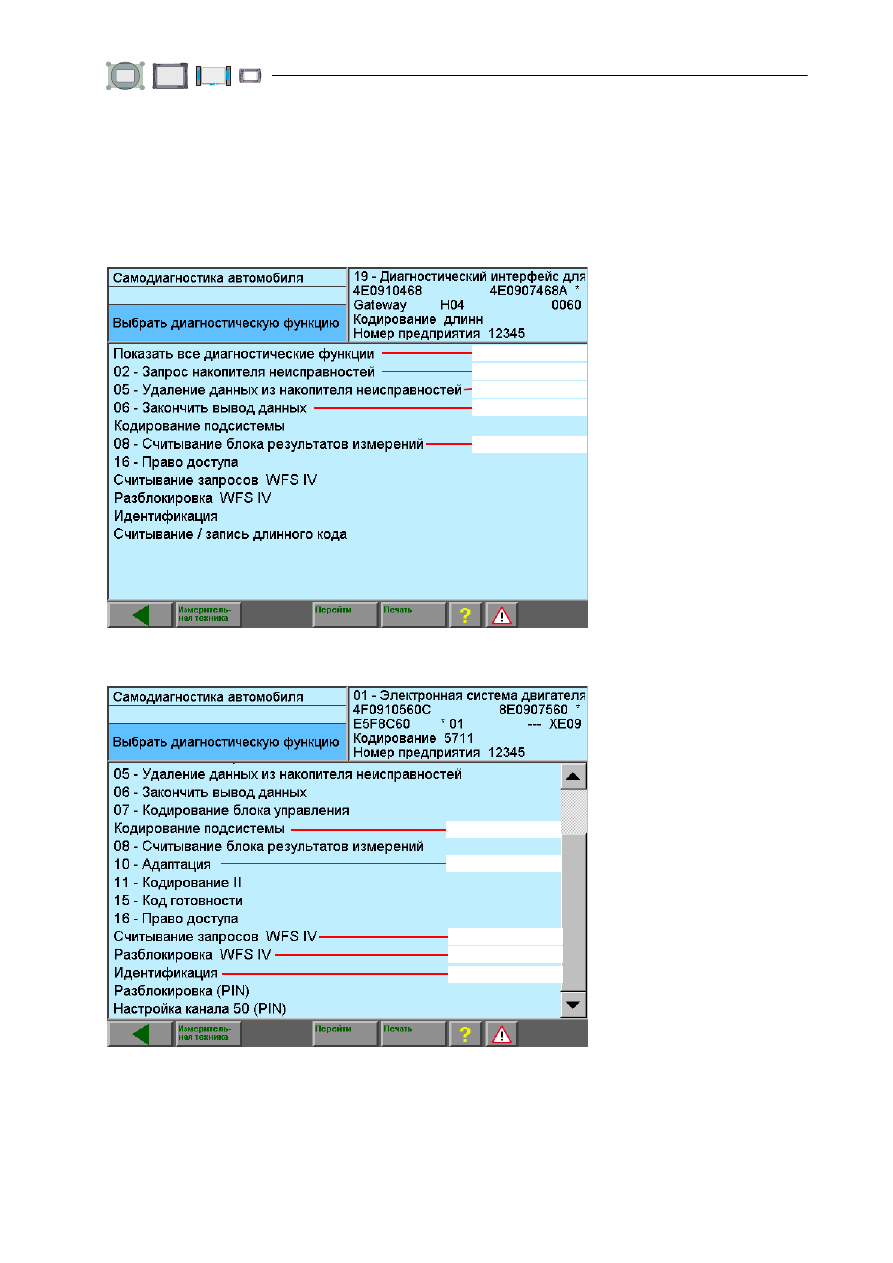

Рис. 4-7

Выбрать диагностическую функцию (пример)

Рис. 4-8

Выбрать диагностическую функцию (пример)

Раздел 4.4.3

Раздел 4.4.6

Раздел 4.4.2

Раздел 4.4.5

Раздел 4.4.8

Раздел 4.4.9

Раздел 4.4.7

Раздел 4.4.11

Раздел 4.4.12

Раздел 4.4.14
