4.1.1

Переход

В диалоговых окнах самодиагностики автомобиля, используя кнопки навигационной
строки (см. раздел 3.3.6), Вы можете перейти в другие доступные  режимы прило-
жений и, если это возможно, перейти в режим измерительной техники. При работе
с режимами приложений для этого предварительно необходимо перейти из этих
режимов в режим самодиагностики автомобиля.

4.1.2

Перейти

Используя функцию «Перейти», Вы можете прервать или закончить работу
в определенном режиме, а также перейти в другие действующие на данный момент
приложения (см раздел 3.3.6).

4.1.3

Распечатать

•

Сохранить результат: Тестер сохраняет актуальный результат в протоколе.
В случае, если в протоколе уже были сохранены какие-либо данные, в резуль-
тате эти данные будут изменены.
Если перед выбором функции «Сохранить результат» Вы заново выбрали систему
автомобиля и протокол уже был составлен, отображается запрос о том, необходимо
ли удалить данный протокол. Если вы подтвердите запрос нажатием «Да»,
предварительно сохраненные данные будут удалены, если Вы выберете «Нет»,
новые данные будут добавлены к старым.
Протоколы сохраняются также после выключения тестера, за исключением
номерного знака и идентификационного номера автомобиля (см раздел 3.3.6)
до тех пор, пока они не будут сохранены заново.

Следующая возможность выбора отображается в случае, если результаты
предварительно уже были сохранены в протоколе самодиагностики посредством
функции распечатки.

•

Протокол самодиагностики: Тестер отображает сохраненные результаты на
выбранном устройстве вывода.

Прочие функции распечатки описаны в разделе 3.3.6.

4-3

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.2

Включение самодиагностики автомобиля

Режим «Самодиагностика автомобиля» вызывается из стартового диалогового
окна нажатием кнопки «Самодиагностика автомобиля» (см. рис 4-1).

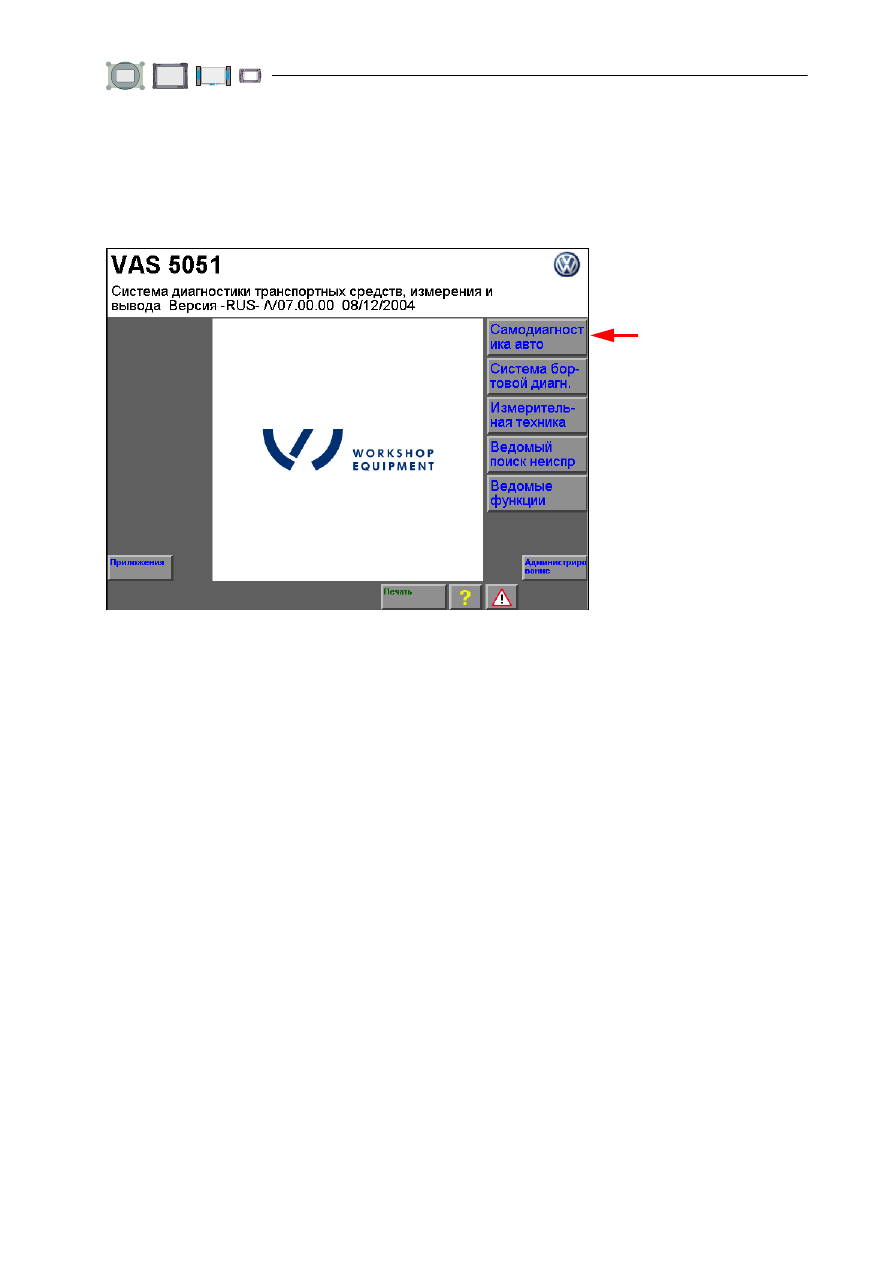

Рис. 4-1

Стартовое окно, вызов режима «Самодиагностика автомобиля»

Если Вы нажмете данную кнопку в стартовом окне, тестер отобразит список всех
известных систем автомобиля (см. рис. 4-2). Однако это не означает, что все эти
системы фактически имеются в данном диагностируемом автомобиле.

Самодиагностика автомобиля предусмотрена для протоколов KW1281, KW2000,
KW6000 и OBD. Через диагностический кабель возможно подсоединение
к физическим интерфейсам CAN, SAE J1850 и коммуникационному проводу. Для
автомобилей LT предусмотрен диагностический кабель LT.

4-4

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.3

Выбрать систему автомобиля

Если в стартовом окне (см. рис. 4-1) Вы нажмете кнопку «Самодиагностика авто-
мобиля», отобразится следующее окно. Оно содержит список всех введенных сис-
тем автомобиля и относящиеся к тестеру функции.

Список систем автомобиля отделен от функций OBD пустой строкой (см. рис. 4-3).
Дополнительная пустая строка отделяет функции OBD от списка систем
автомобиля LT2.

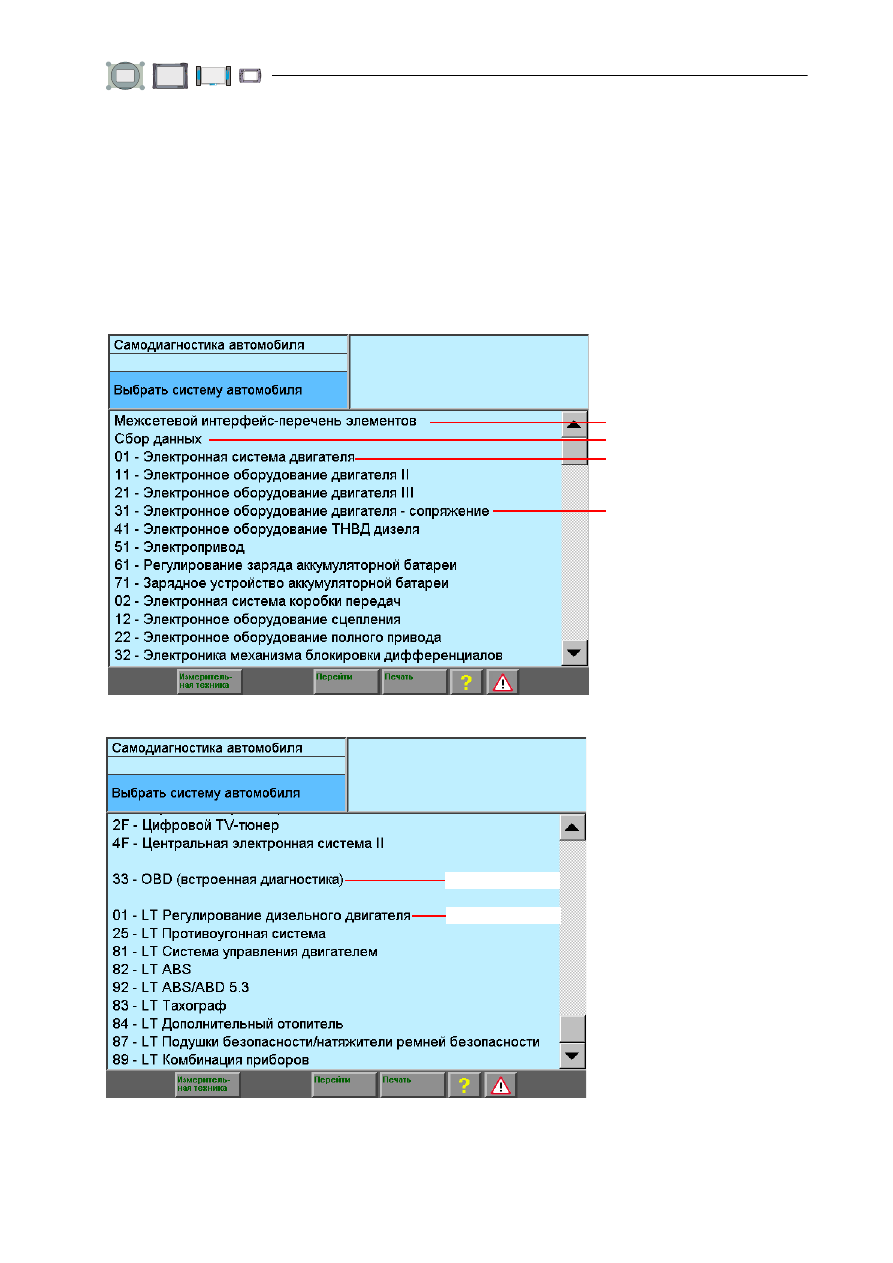

Рис. 4-2

Окно «Выбрать систему автомобиля», начало списка

Рис. 4-3

Окно «Выбрать систему автомобиля», конец списка

Раздел 4.3.1

Раздел 4.3.2

Раздел 4.3.3

Раздел 4.3.4

Раздел 4.3.5

Раздел 4.3.6

4-5

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

С помощью выбора определенной строки Вы можете вызвать любую систему
автомобиля или любую функцию. После выбора определенной системы авто-
мобиля устанавливается связь через диагностическую шину. Процесс отобража-
ется в левом ➚ информационном окне в форме текста Установление связи.

После установки связи считывается идентификация блока управления, которая про-
должает постоянно отображаться в правом информационном окне (см. раздел 4.4).

Указание

Следующие функции возможны исключительно при использовании диагностики CAN:

•

Межсетевой интерфейс-перечень элементов

•

Удалить ошибки из памяти неиспр. — общая система

•

Включить транспортный режим, выключить транспортный режим

Информация о данных функциях содержится в Руководстве по эксплуатации

и помечена надписью «Диагностика CAN».

Указание

При работе с важными для безопасности функциями необходимо сначала ввести

идентификационный номер при помощи функций «11 - Процесс введения имени

пользователя» или «16 - Право доступа» для того, чтобы разблокировать необхо-

димую функцию (например, ➚ адаптация, кодирование). Для этого воспользуйтесь

высвеченной на экране цифровой клавиатурой.
