Конструкция и принцип действия

2-34

2.5.13

Сравнение совместимости диагностических и измерительных
кабелей VAS 505x

Таблица 2-4 Кабель, разработанный для VAS 5051B

Кабель

5051B

5051

5052

5053

Диагностический кабель длиной 5 м

●

Диагностический кабель длиной 3 м
(дополнительная поставка)

●

Диагностический кабель LT2
(дополнительная поставка)

●

●

●

●

Переходной согласующий кабель для
самопроверки

●

●

Измерительный кабель U/R/D/I.

●

Измерительный кабель DSO

●

●

Электроизмерительные клещи 100 А

●

●

1

1.от базового компакт-диска V08.00

Электроизмерительные клещи 1800 А

●

●

1

Таблица 2-5 Кабель, разработанный для VAS 5051

Кабель / Датчик

5051B

5051

5052

5053

Диагностический адаптер

●

●

●

●

Диагностический кабель LT2

●

●

●

●

Диагностический кабель длиной 5 м

●

Диагностический кабель длиной 3 м

●

Измерительная линия U/R/D

●

Измерительный кабель DSO

●

Электроизмерительные клещи 50 А

●

●

Клещи для измерения напряжения (кВ)

●

●

Пусковые клещи

●

●

Электроизмерительные клещи 500 А

●

●

Температурный датчик «Воздух»

●

●

Температурный датчик «Жидкости»

●

●

Датчик давления на 0 - 100 мбар

●

●

Датчик давления для значений 0 - 2,5 бар

●

●

Конструкция и принцип действия

2-35

2.6

USB-клавиатура и USB-мышь

Любую работу на тестере можно также проводить при помощи USB-мыши тестера.
Для этого следует подсоединить мышь к USB-порту тестера. После этого курсор
на экране следует за движениями мыши. Выбор в диалоговых окнах меню можно
осуществлять левой клавишей мыши.

Для ввода клавиатурных данных в тестер можно применять не только подсве-
чиваемую виртуальную клавиатуру, но и USB-клавиатуру (см. /3/).

Датчик давления для значений 0 - 10 бар

●

●

Датчик давления для значений 0 - 30 бар

●

●

Датчик давления для значений 0 - 60 бар

●

●

Датчик давления для значений 0 - 300 бар

●

●

Таблица 2-6 Кабель, разработанный для VAS 5052

Кабель / Датчик

5051B

5051

5052

5053

Диагностический кабель длиной 5 м

●

Контрольный адаптер

●

Согласующий кабель OBD

●

●

●

●

Таблица 2-7 Кабель, разработанный для VAS 5053

Кабель / Датчик

5051B

5051

5052

5053

Диагностический кабель длиной 3 м

●

Таблица 2-5 Кабель, разработанный для VAS 5051

Конструкция и принцип действия

2-36

2.7

Принтер

Как стандарт, VAS 5051B поставляется вместе с принтером OKI B4350 (OKI M22L
для Японии). Кроме того, можно использовать и принтер от VAS 5051. Вы можете
устанавливать также и дополнительные сетевые и USB-принтеры.

Принтер служит для распечатки экранных окон, результатов измерения и т. д.
В европейской версии для распечатки используется бумага формата А4,
в американской — бумага формата letter paper (25,4 x 40,7 см).

В комплект поставки принтера входят:

•

Принтер

•

Сетевой кабель

•

Кассета с тонером (упакован отдельно)

•

Руководство «Установка программного обеспечения»

•

Руководство по эксплуатации

•

CD-ROM с драйверами и руководством по эксплуатации в виде PDF-файла

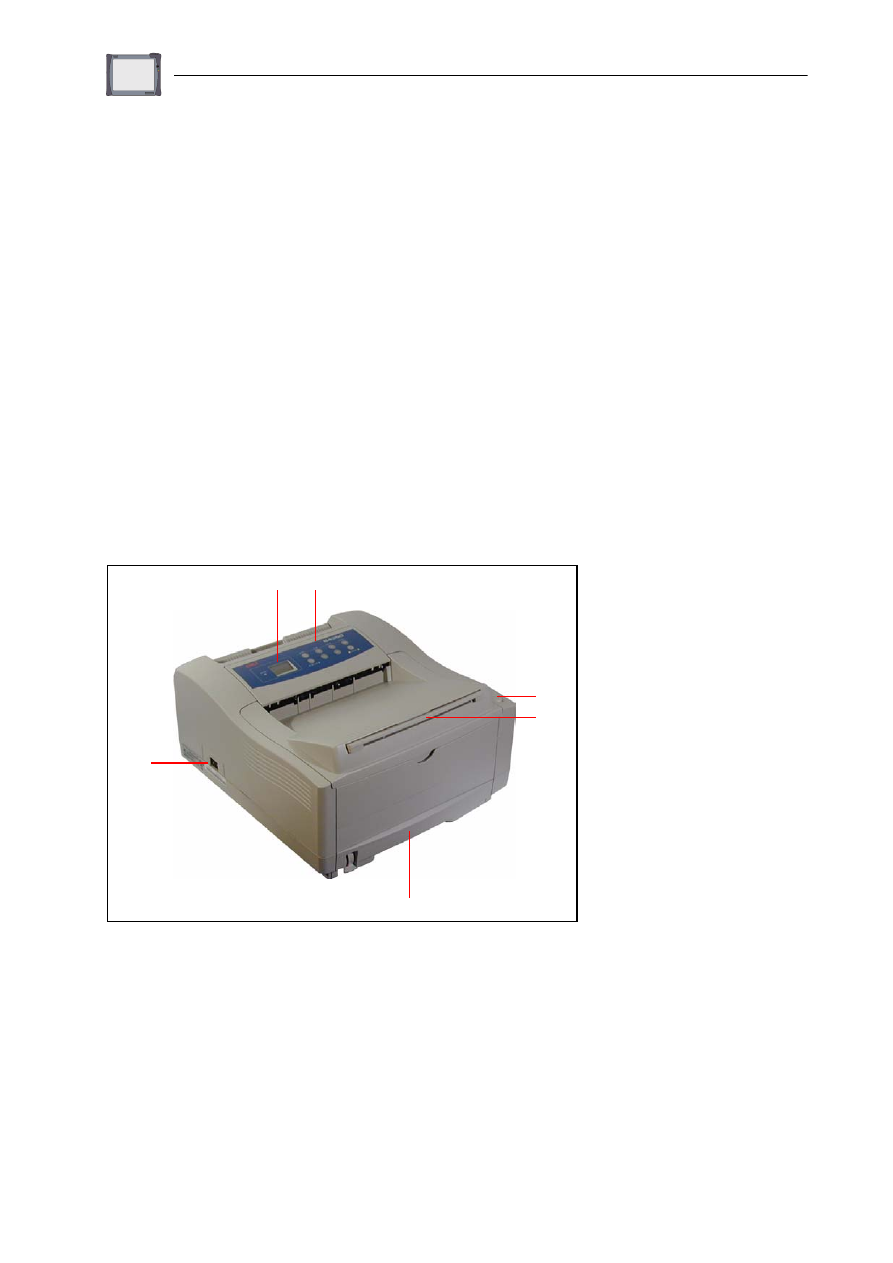

Рис. 2-27  Принтер

1. Поле индикации
2. Клавиатура
3. Кнопка разблокировки
4. Лоток для выдачи бумаги
5. Кассета для загрузки бумаги
6. Выключатель

1

2

3

4

5

6

Конструкция и принцип действия

2-37

Всю информацию касательно ввода в эксплуатацию, работы, обслуживания и
устранения неисправностей принтера можно найти в прилагаемой документации.
Руководство /6/ находится на компакт-диске с драйверами.

Чтобы вызвать Руководство по эксплуатации принтера:

1. Поместите компакт-диск с надписью CD 2, Printer User Guide в CD-дисковод

компьютера, на котором установлена программа Acrobat Reader.

2. Появляется следующее меню:

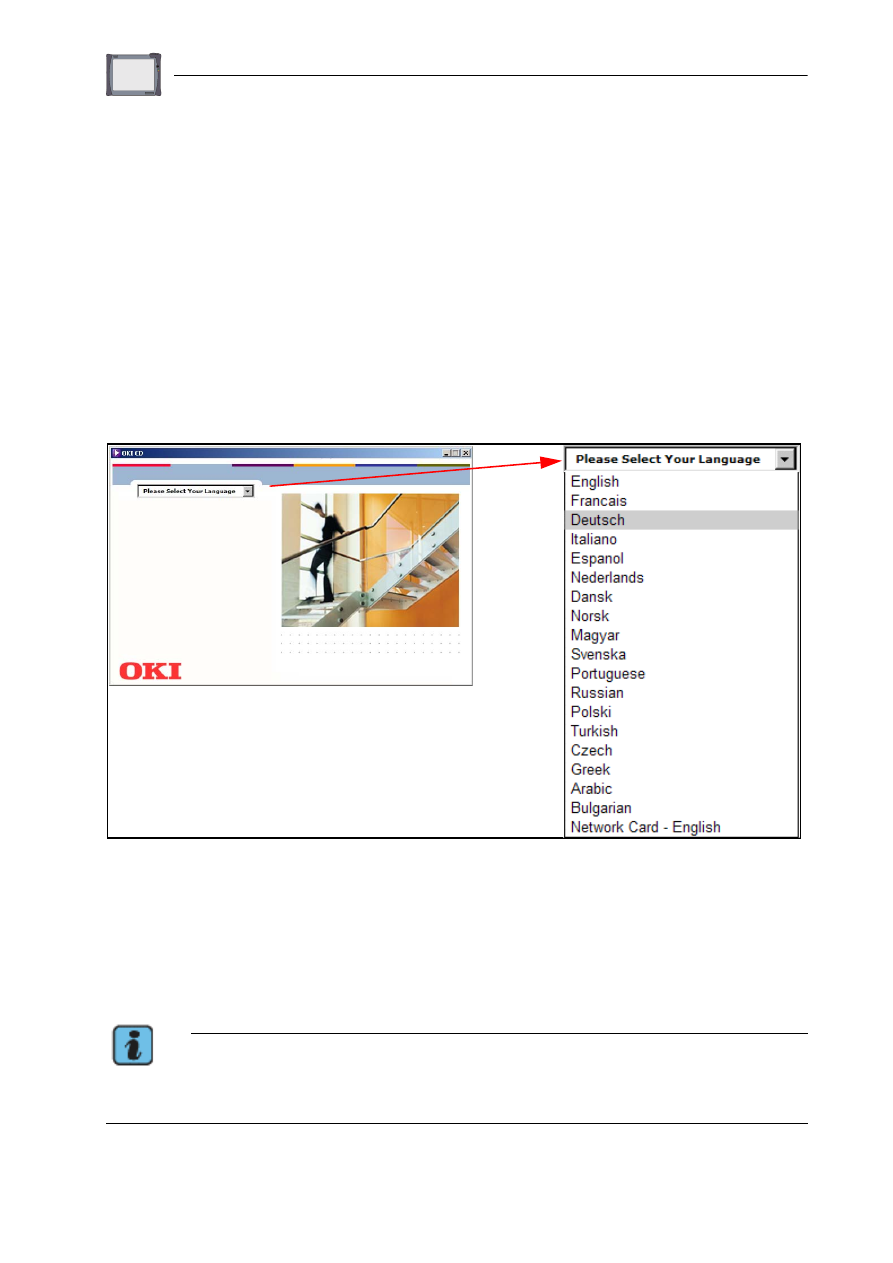

Рис. 2-28  Диалог выбора языка Руководство по эксплуатации принтера

Если окно не появляется автоматически, запустите вручную файл setup.exe
из основного каталога CD-ROM.

3. Разверните выпадающее меню «Please Select Your Language» («Выберите

язык») и выберите Ваш язык.

4. Отобразится руководство.

Указание

Если  на  компакт-диске  нет  версии  руководства  на  Вашем  языке,  обратитесь
непосредственно в OKI, например, на сайт www.oki.com.
