Volkswagen Система VAS 5051B / VAS 5051B GVO. Руководство - часть 11

Конструкция и принцип действия

2-26

2.5.7

Измерительный кабель DSO (VAS 5051B/6)

Оба активных измерительных DSO-кабеля одинакового строения DSO1 и DSO2
состоят из 12-полюсного штифтового штекера (маркировка — синяя), кабеля
с кожухом и интегрированным преобразованием сигнала, а также красно-черных
и черных пробников.

В направлении красно-черного пробника на кабеле для различения проводов
надета синяя скоба с надписью «DSO1» или «DSO2».



Рис. 2-18   Измерительный кабель DSO (c предохранительными крышками на пробниках)

Два идентичных измерительных кабеля DSO1 и DSO2 применяются для двух-
канального цифрового осциллографа с запоминающим устройством. Оба изме-
рительных гнезда для каждого из кабелей, применяемых для измерения, должны
быть всегда оборудованы адаптерами. Щуп на красно-черном пробнике имеет
ориентированные на конкретную задачу функции, например, включить функцию
«застывшего кадра», включить измерение и т. д. для получения более подробной
информации см. /3/, «Измерительная техника», «Ведомый поиск неисправностей».

Измерительный наконечник в красно-черном пробнике можно отвинчивать и можно
приобрести как запасную часть (см. Список деталей VAS 5051B).

Черный пробник можно стянуть с кабеля вместе с ручкой.

Измерительный кабель DSO1 можно использовать при работе в меню «DSO»
и «Мультиметр» для пиков напряжений до ±400 В.

Конструкция и принцип действия

2-27

2.5.8

Электроизмерительные клещи на 100 A (VAS 5051B/7) и 1800 A
(VAS 5051B/8)

Электроизмерительные клещи на 100 A и 1800 A (поставляются дополнительно)
состоят из 8-полюсного штифтового штекера (маркировка: желтая) и собственно
электроизмерительных клещей.

Электроизмерительные клещи можно открыть и обхватить кабель, ток которого
необходимо измерить. Вы можете использовать кабель диаметром до 26 мм
(электроизмерительные клещи на 100 A) или 32 мм (электроизмерительные клещи на
1800 A).

Точность измерения обусловлена беззазорным замыканием обеих половинок
клещей. Чтобы избежать ошибок измерения, например, вследствие загрязнения
поверхности сердечника, две пары электроизмерительных клещей имеют меха-
низм контроля закрытия. Таким образом, программа получает информацию о том,
что половинки клещей закрыты и можно проводить измерение.

Кроме того, у электроизмерительных клещей на 100 A имеется на ручке
контрольный светодиод (см. рис. 2-19). Если клещи не закрыты надлежащим
образом, то диод светится. Одновременно на тестере в правом информационном
окне появляется сообщение: Электроизмерительные клещи не замкнуты!

Результат измерения зависит от направления.



Рис. 2-19  Электроизмерительные

клещи 100 А



Рис. 2-20  Электроизмерительные

клещи 1800 А

Указание

Электроизмерительные клещи на 50 A (VAS 5051/9) и 500 A (VAS 5051/19)

из VAS 5051 также можно использовать на VAS 5051B.

Свето-
диоды
«Отк-
рыть»

Конструкция и принцип действия

2-28

2.5.9

Пусковые клещи (VAS 5051/18)

Пусковые клещи (идентичные пусковым клещам от VAS 5051) состоят из 5-полюсного
штифтового штекера (маркировка: черная), кабеля и собственно пусковых клещей.

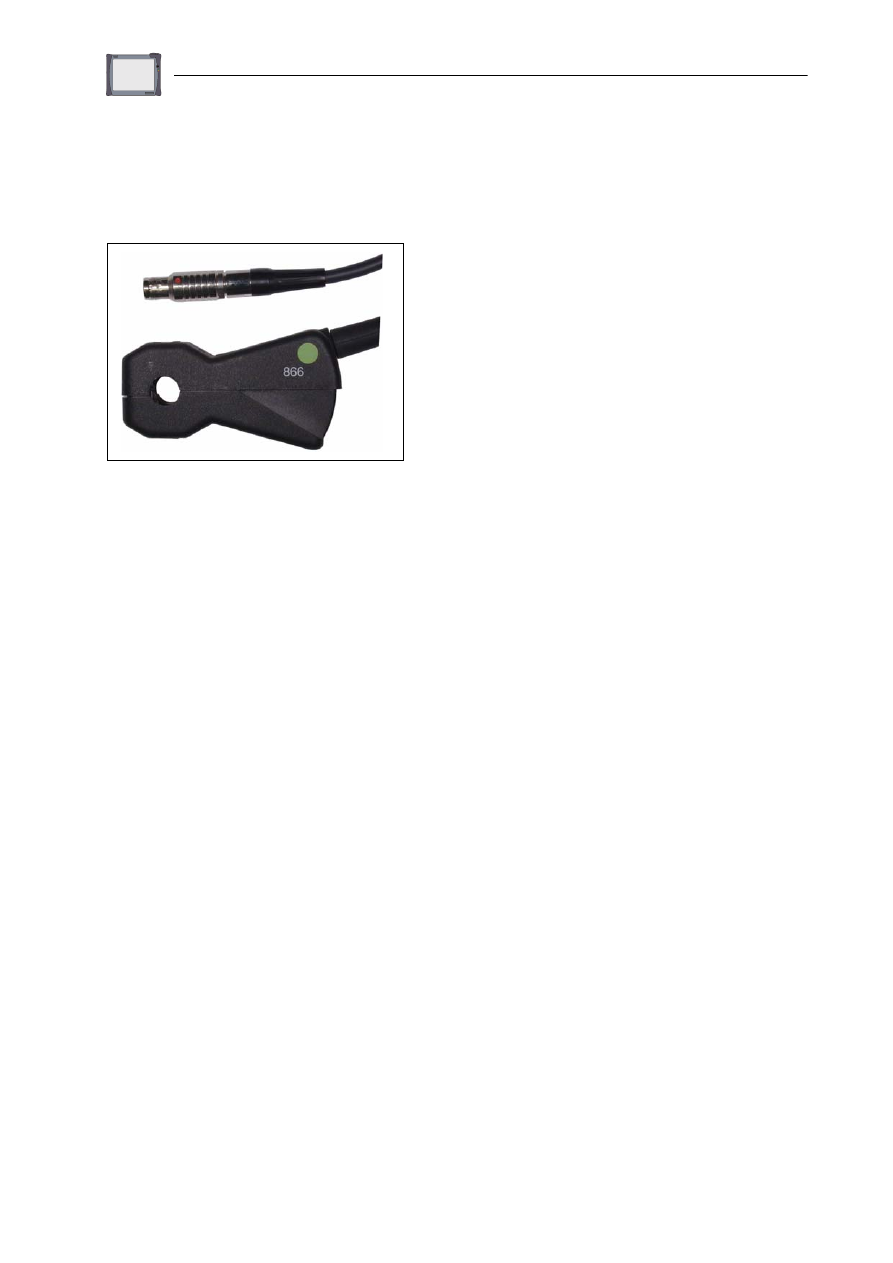

Рис. 2-21  Пусковые клещи

Пусковые клещи можно открыть и таким образом обхватить провод высокого
напряжения в системе зажигания, который должен использоваться для запуска.
Вы можете использовать провод высокого напряжения диаметром до 11 мм.
Пусковые клещи принимают запускающий импульс, после которого на осцилло-
графе отображается характеристика сигнала. Зажмите пусковые клещи, например,
на проводе высокого напряжения 1, если Вы хотите отобразить сигнал с момента
зажигания первого цилиндра.

Конструкция и принцип действия

2-29

2.5.10

Клещи для измерения напряжения (кВ) (VAS 5051/17)

Клещи для измерения напряжения (кВ) (идентичны клещам для измерения напря-
жения (кВ) от VAS 5051) состоят из 5-полюсного штифтового штекера (маркировка:
красная), кабеля и сенсора.

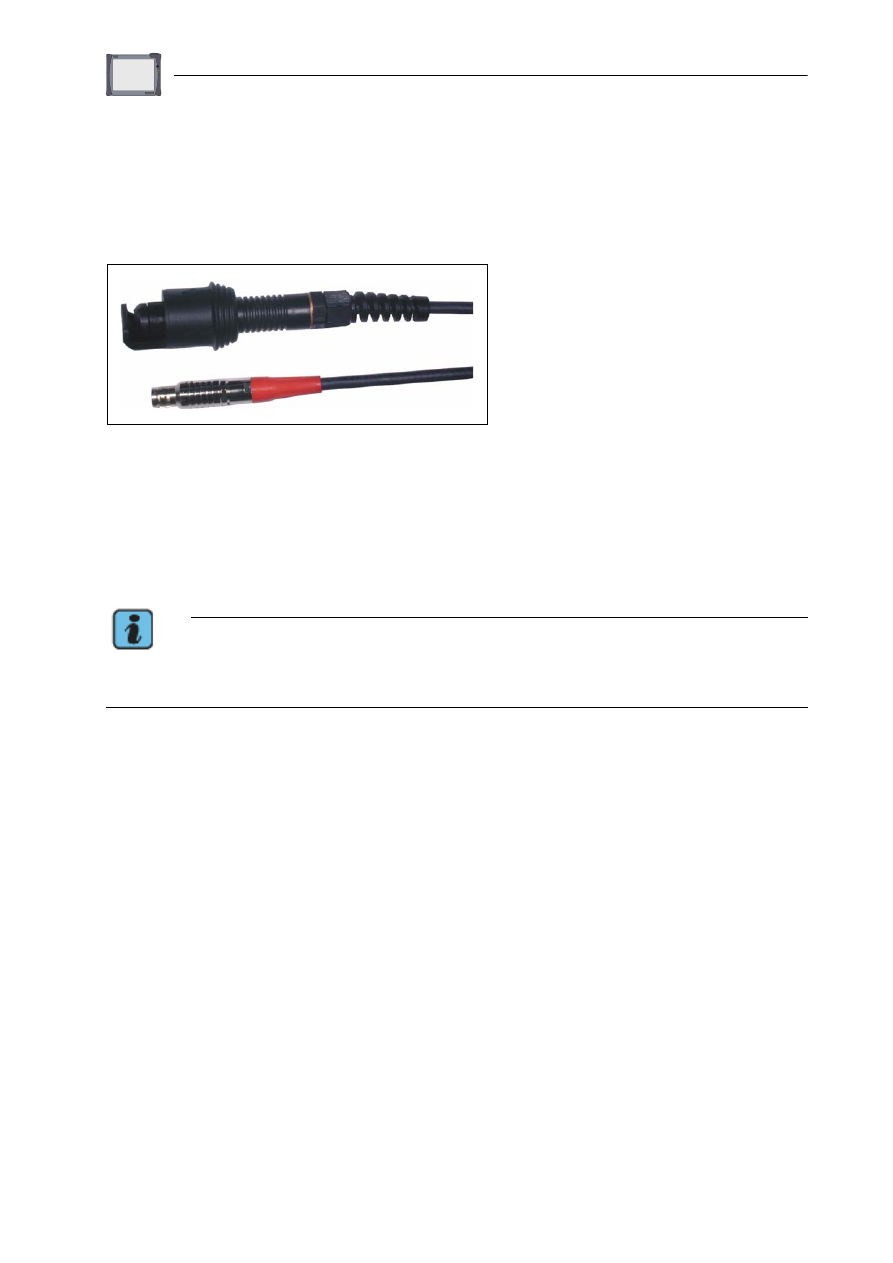

Рис. 2-22  Клещи для измерения напряжения (кВ)

Клещи для измерения напряжения (кВ) служат для регистрации амплитуды напря-
жения зажигания в зажигательной системе. Их можно открыть и таким образом
зажать провод высокого напряжения автомобиля. В этом случае они работают как
емкостный делитель напряжения. Вы можете использовать провод высокого
напряжения диаметром от 5 до 9 мм.

Указание

Клещи  для  измерения  напряжения  (кВ)  зажимаются  на  изолированном  проводе
высокого наряжения и не имеют прямого контакта с напряжением зажигания.
