Конструкция и принцип действия

2-22

2.5.3

Согласующий кабель OBD (бортовой диагностики) VAS 5052/16 для
автомобилей других производителей

Для применения общепринятых функций бортовой диагностики OBD к ➚ автомо-
билям других производителей нужно подключить следующий адаптер между диаг-
ностическим кабелем и диагностическим гнездом автомобиля. Адаптер входит
в объем поставки лишь в случае с приборами, соответствующими директиве GVO.

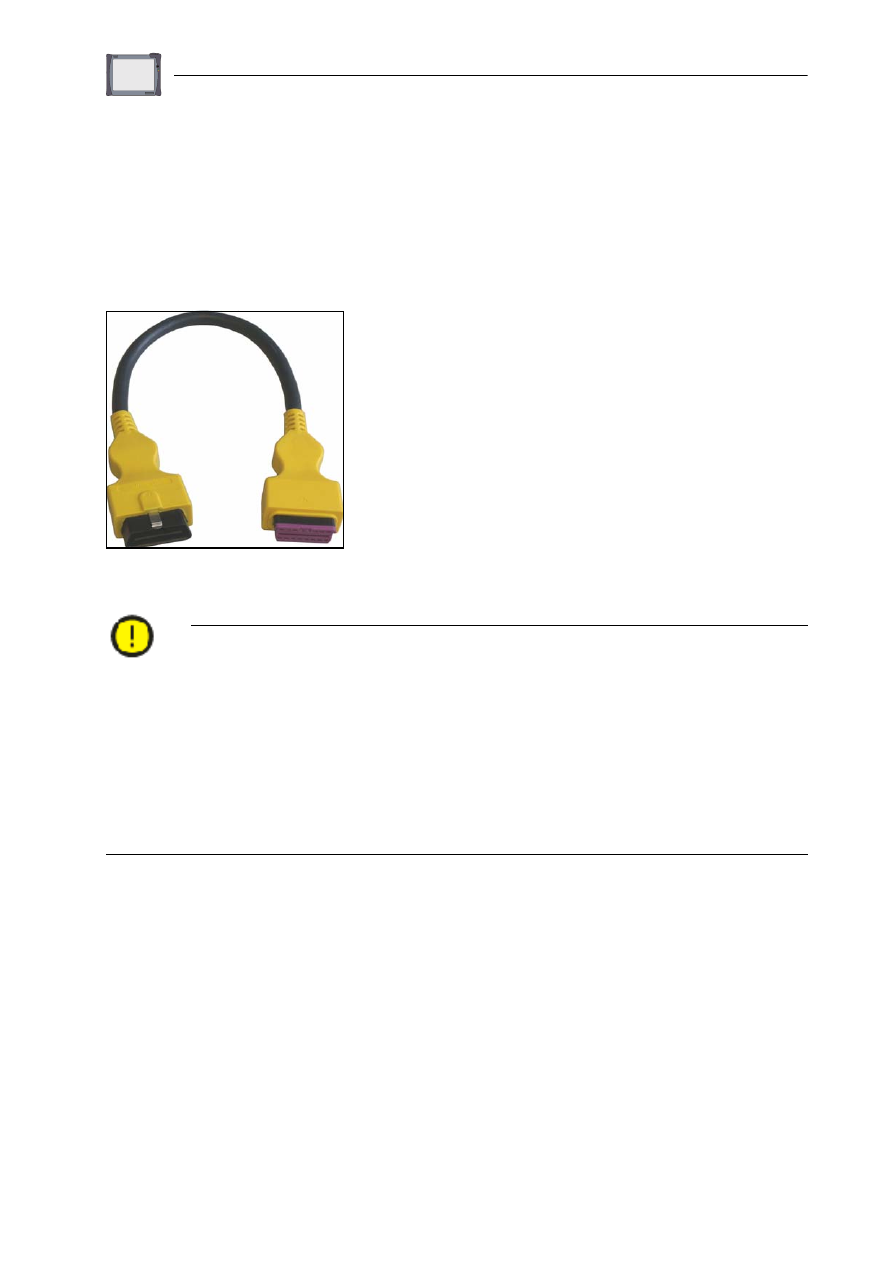

Рис. 2-14  Согласующий кабель OBD для автомобилей других производителей

Осторожно!

Диагностические приборы VAS 505x разрабатывались только для автомобилей

концерна «Volkswagen». При непосредственном присоединении тестера к автомо-

билям других производителей этим автомобилям могут быть нанесены повреж-

дения.
Поэтому для возможности проверки автомобилей других производителей при по-

мощи общепринятых функций бортовой диагностики (OBD) в рамках самодиаг-

ностики следует присоединить согласующий кабель OBD VAS 5052/16 между

диагностическим входом на автомобиле и диагностическим кабелем (используя

меньше проводных соединений).

Конструкция и принцип действия

2-23

2.5.4

Диагностический кабель LT2 (VAS 5051B/3)

Поставляемый дополнительно диагностический кабель LT2 длиной 3 м состоит
из 18-полюсного соединителя (маркировка: черная), кабеля и 14-полюсного
диагностического соединителя со стороны автомобиля.



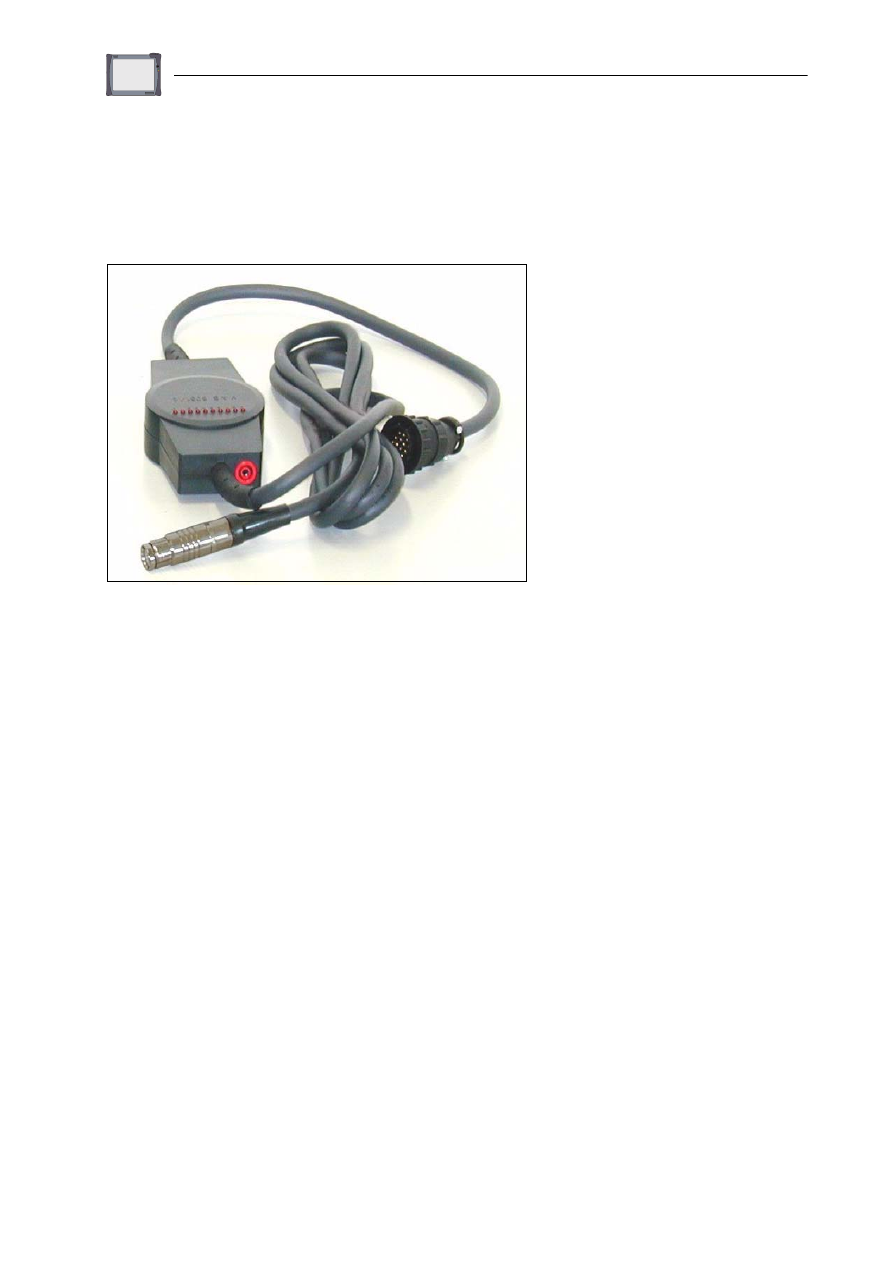

Рис. 2-15  Диагностический кабель LT2

Диагностический кабель LT2 позволяет проводить функционально-ориентирован-
ную адресацию систем автомобилей «Daimler-Benz» (легкие грузопассажирские
автомобили). Кроме того, через этот кабель можно контролировать напряжение
аккумулятора. Кл. 15 последовательно замкнута, чтобы можно было автоматически
распознать состояние «Зажигание включено».

Панель светодиодных индикаторов на диагностическом кабеле LT2 показывает
выбранный канал. Через красный штекерный контакт на кожухе кабеля можно
снимать показания числа оборотов двигателя.

Конструкция и принцип действия

2-24

2.5.5

Переходной согласующий кабель для самопроверки (VAS 5051B/4)

Переходной согласующий кабель применяется при самопроверке диагностического
интерфейса. Для подготовки переходной согласующий кабель для самопроверки
подключается между диагностическим кабелем и диагностическим гнездом авто-
мобиля. В переходном согласующем кабеле для самопроверки некоторые провода
в испытательных целях охвачены петлей обратной связи. Необходимое питание
кабель получает от бортовой электросети. Для проведения самопроверки
зажигание автомобиля должно быть выключено. Тип автомобиля — любой.



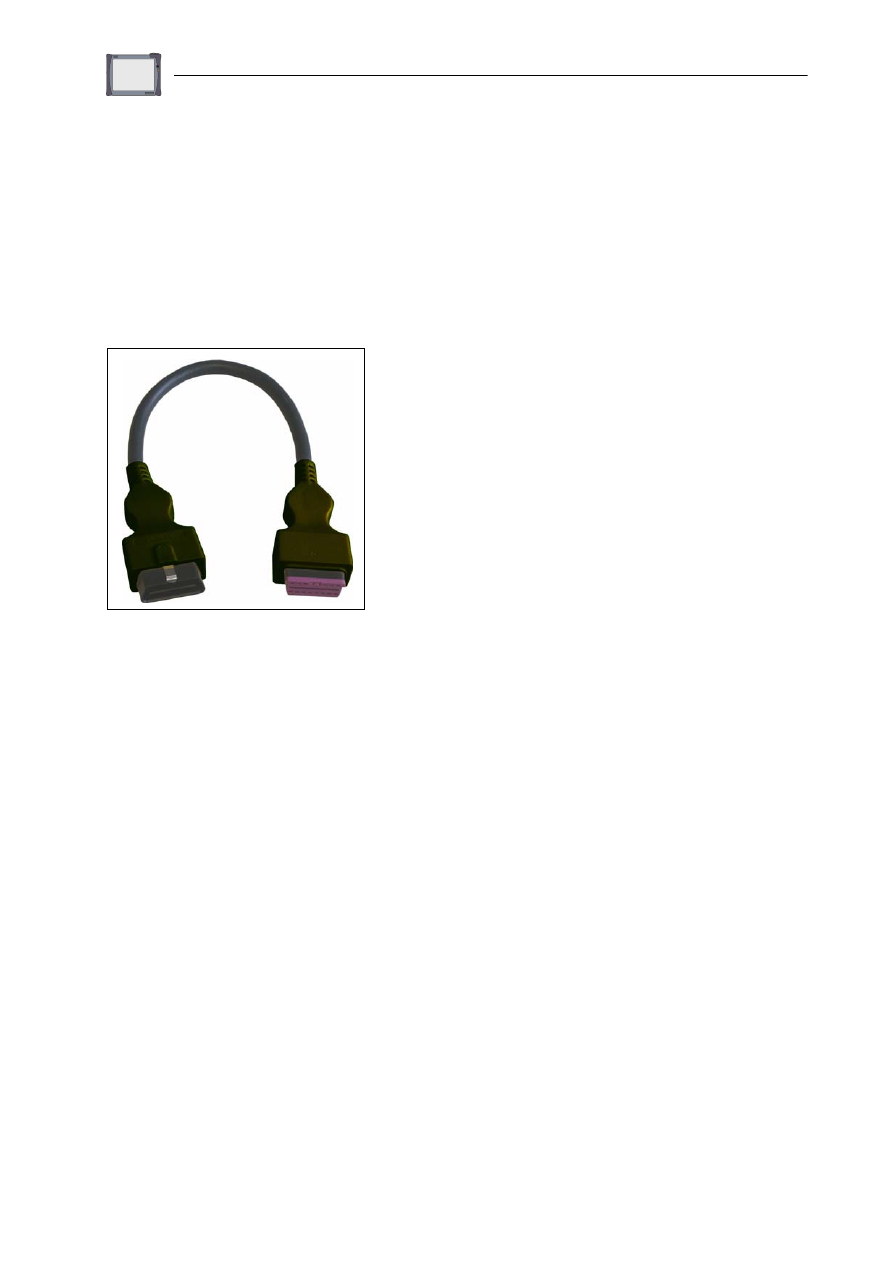

Рис. 2-16  Переходной согласующий кабель для самопроверки

Конструкция и принцип действия

2-25

2.5.6

Измерительный кабель U/R/D/I (VAS 5051B/5)

Активный измерительный кабель U/R/D/I длиной 3 м состоит из 12-полюсного
штифтового штекера (маркировка: лиловая), кабеля с кожухом и интегрированным
преобразованием сигнала, а также красно-/черными и черными пробниками

.



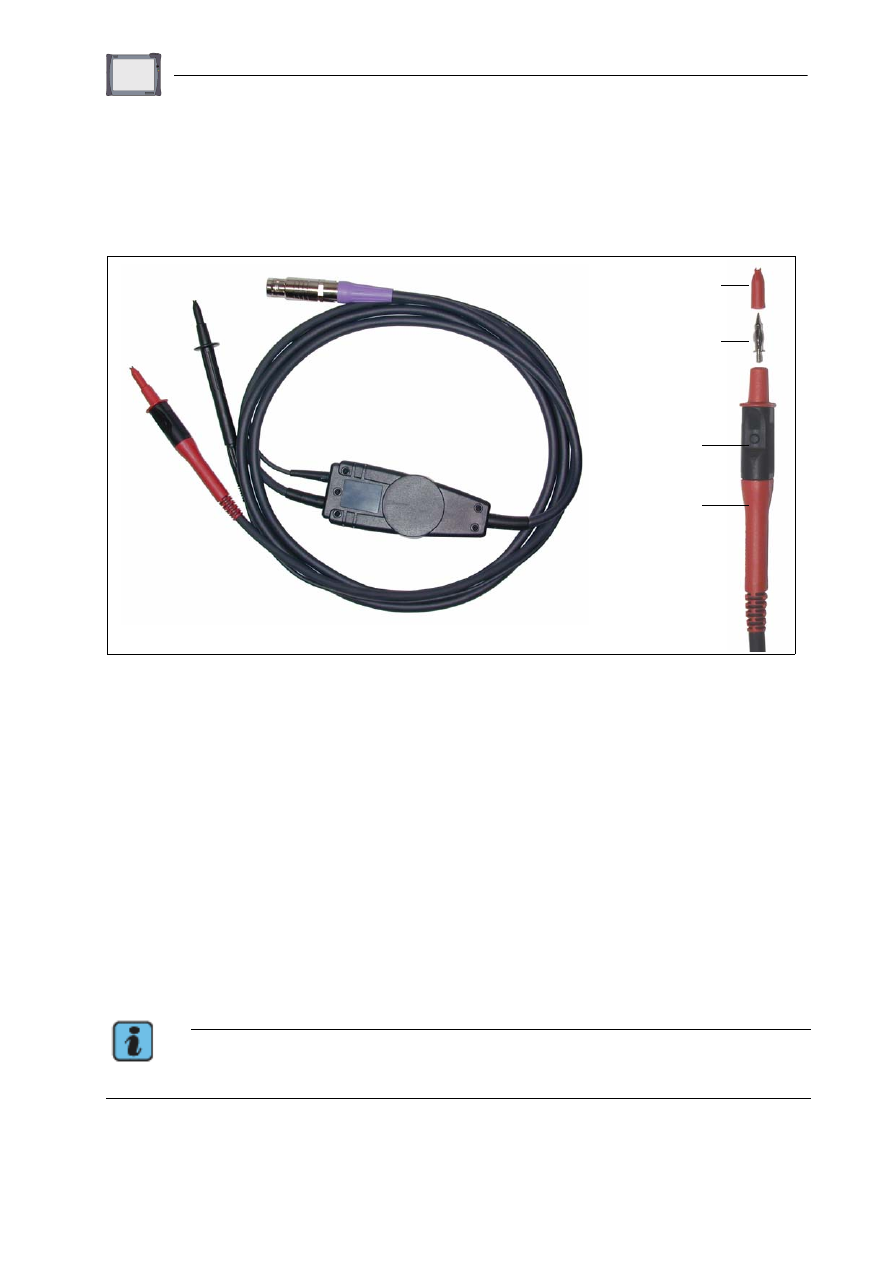

Рис. 2-17  Измерительный кабель U/R/D/I (с предохранительными крышками на

пробниках).

Измерительный кабель U/R/D/I применяется для измерения напряжения и сопро-
тивления, проверок диодов и проверок на отсутствие разрывов, а также ➚ для из-
мерения тока на действующем оборудовании. Кабель допущен для измерения
напряжения максимум до 50 В постоянного и максимум до 40 В переменного тока.

Переключатель на красно-черном пробнике имеет ориентированные на конкрет-
ную задачу функции, например, включить функцию «застывшего кадра», включить
измерение и т. д. для получения более подробной информации см. /3/, «Измери-
тельная техника», «Ведомый поиск неисправностей».

Измерительный наконечник в красно-черном пробнике можно отвинчивать и можно
приобрести как запасную часть (см. Список деталей VAS 5051B).

Черный пробник можно стянуть с кабеля вместе с ручкой.

Указание

Измерительный кабель U/R/D/I нельзя применять на VAS 5051!

Пробник

Переключатель

Измерительный

наконечник, 4 мм

Предохрани-

тельная крышка
