Конструкция и принцип действия

2-10

Таблица 2-2 Значения светодиодных индикаторов.

Светодиод 1,
двухцветный

Он горит при включенном тестере:

•

зеленым светом при внешнем питании от сети электропитания
или от бортовой сети автомобиля (если одновременно работают
и сеть электропитания, и бортовая сеть, питание осуществляется
от сети электропитания).

•

оранжевым светом при внутреннем питании от аккумулятора.

•

оранжевым светом (мигая) при внутреннем питании от аккуму-
лятора, если он почти разряжен.

Прежде чем светодиод 1 начнет мигать оранжевым светом,
появится стандартное системное сообщение Windows, как
в компактных компьютерах:
«Низкий заряд аккумулятора
Следует немедленно сменить аккумулятор или перейти
на питание от сети, чтобы не потерять результаты
работы.

»

Необходимо сделать следующее:
1. Подтвердите получение сообщения.
2. Подключите инструментальную тележку к электросети
и подайте питание на тестер, подключив его к источнику
переменного тока (теперь аккумулятор заряжается).
Подключения к бортовой сети автомобиля обычно недостаточно,
так как сила тока от аккумулятора ограничена до 5 A и аккуму-
лятор, к тому же, испытывает дополнительную нагрузку.

•

зеленым/оранжевым светом (поочередно мигая) при
внешнем питании от электросети или бортовой сети, если
аккумулятор был снят или если он неисправен.

•

желтым светом при питании от бортовой сети автомобиля
(ограничение тока от аккумулятора автомобиля установлено
максимум на 5 A и в данной ситуации недостаточно).

•

зеленым/желтым светом (вспыхивая ненадолго) при пита-
нии от бортовой сети автомобиля и аккумулятора, который почти
разряжен. Обеспечьте постоянное питание тестера через ин-
струментальную тележку для того, чтобы питание не было
прервано.

Светодиод 2,
одно-
цветный

Он светится желтым светом при зарядке аккумулятора и гаснет
по завершении процесса зарядки (около 2,5 ч).

Конструкция и принцип действия

2-11

2.2.2.3

Сенсорный экран

Сенсорный экран является пользовательским интерфейсом. На нем появляются
диалоговые окна со списками выбора и кнопками, которыми предпочтительней
следует оперировать при помощи контактного штифта.

Режим ожидания (отключение экрана)

Если тестер не работает несколько минут, запускается режим экономии энергии.
Имеются два режима экономии энергии, зависящих от тестера:

1. Если питание к тестеру подается через настольный блок питания от сети или

диагностический кабель, то, в случае если тестер не работает или действующая
программа не выдает никаких сообщений, экран через 15 мин отключается.
Если Вы прикоснетесь к верхней части экрана, отобразится последнее вызван-
ное диалоговое окно. Не следует прикасаться к другим участкам экрана, так как
этим Вы можете невольно запустить программные функции. Исключение со-
ставляет режим «Самодиагностика автомобиля», который завершается отклю-
чением экрана. В этом случае при повторном включении появится стартовое
окно.

2. При работе от аккумулятора экран гаснет уже через 5 мин. Другие различия

отсутствуют.

Светодиод 3,
одно-
цветный

Он светится красным светом, когда тестер слишком нагревается.

Если мигает светодиод 3, тестер сам выключается через 10 сек.
Светодиод продолжает мигать, и включаются вентиляторы
охлаждения.

Если после выключения аккумулятор остается в нагретом состоянии,
тестер препятствует его повторному включению, пока он не остынет.

При работе аккумулятора продолжительность охлаждения ограни-
чена до 5 мин, и тестер после этого полностью отключается.
При повторном включении в случае перегрева снова на 5 мин
запускается охлаждающий вентилятор.

Таблица 2-2 Значения светодиодных индикаторов.

Конструкция и принцип действия

2-12

2.2.3

Левая сторона

На левой стороне находятся:

1. два вентилятора
2. предохранительная крышка для DVD-дисковода
3. DVD-дисковод



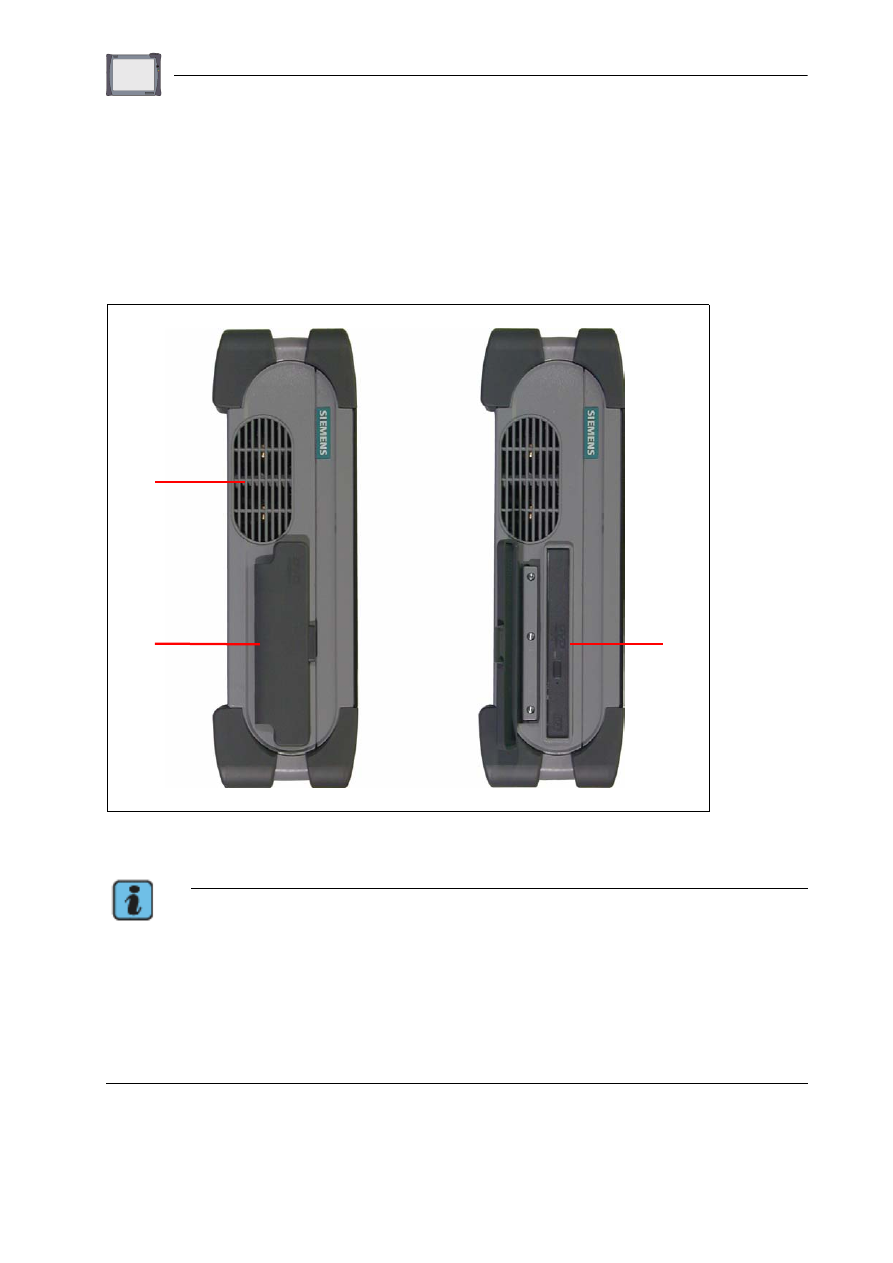

Рис. 2-4

Левая сторона тестера

Указание

 Когда Вы открываете лоток для DVD, открывается доступ к тем частям оптики,
которые считывают DVD. Их следует предохранять от загрязнений и повреждений.

При загрузке компакт-диска или DVD следите за тем, чтобы диск заходил в нишу
лотка для DVD с соблюдением предусмотренного центрирования и закрепления.

При работе дисковода DVD тестер не должен быть повернут более чем на 15°
(от вертикального или горизонтального положения).

1

2

3

Конструкция и принцип действия

2-13

2.2.4

Правая сторона

С правой стороны тестера находятся:

1. Контактный штифт
2. Устройство чтения чип-карт
3. Сетевой порт для работы в сети
4. Два двухъярусных USB-порта для подключения USB-принтера, клавиатуры

(активирована для работы с приложениями ELSA), мыши и сменного носителя
данных (см. раздел 2.9).

5. ➚ IrDA-порт для соединения принтера с ИК-портом, например, в модернизиро-

ванной инструментальной тележке VAS 5051.

6. Порт RS232 для сервисных целей.
7. Вход переменного тока, гнездо для настольного блока питания от сети
8. Аудио вход/выход для подключения наушников.



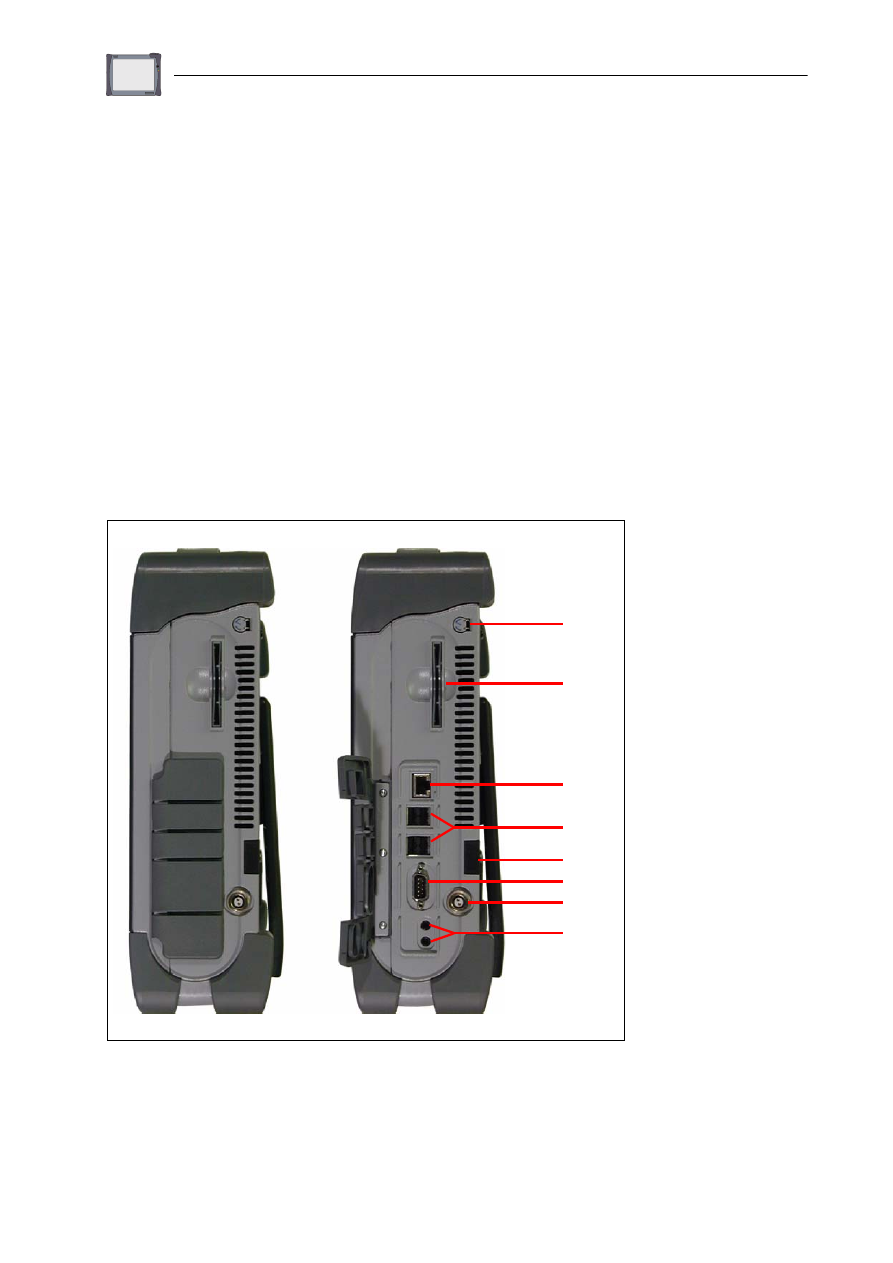

Рис. 2-5

Правая сторона тестера

1

2

3

7

8

6

4

5
