Конструкция и принцип действия

2-2

2.1.1

Объем поставки

Объем поставки может быть различным:

•

Системная поставка с инструментальными тележками фирмы Knürr или
фирмы Rawotec

•

Модернизация инструментальной тележки VAS 5051 до VAS 5051B
(необходимые части)
и

•

Поставляемые принадлежности (в вышеупомянутых объемах поставки
не включены)

Таблица 2-1 Объем поставки VAS 5051B

Компоненты

 Системная

поставка

Модерни-

зирован-

ный

вариант

При-

надлеж-

ности

Инструментная тележка фирмы Knürr или
фирмы Rawotec с кабельным кронштейном
и пыленепроницаемым чехлом

●

Кабель питания от сети длиной 6 м,
в исполнении, соответствующем
требованиям конкретной страны

●

●

Розеточная колодка фирмы Knürr,
европейская или американская версии

●

Тестер VAS 5051B

●

●

Настольный блок питания от сети
100 - 240 В для питания тестера, 24 В
постоянного тока

●

●

Кабель питания для настольного блока
питания от сети длиной 3 м, европейская
или американская версии

●

Аккумуляторный блок (VAS 5051B/14)

●

●

USB-кабель длиной 1,8 м

●

Использование

инфракрасной

передачи

данных — IrDA

Конструкция и принцип действия

2-3

Диагностический кабель длиной 5 м
(VAS 5051B/1)

●

●

Диагностический кабель длиной 3 м
(VAS 5051B/2)

●

Переходной согласующий кабель для
самопроверки (VAS 5051B/4) для само-
проверки — диагностический интерфейс

●

●

Диагностический адаптер (VAS 5051/2)
для более старых автомобилей

●

Диагностический кабель LT2 (VAS 5051B/3)
для легких автомобилей-фургонов

●

Измерительный кабель U/R/D/I
(VAS 5051B/5)

●

●

Измерительный кабель DSO (VAS 5051B/6),
2 шт.

●

●

Электроизмерительные клещи 100 A
(VAS 5051B/7)

●

Клещи на

50 A

Электроизмерительные клещи 1800 A
(VAS 5051B/8)

Клещи на

500 A

●

Клещи для измерения напряжения (кВ)
(VAS 5051/17)

●

Пусковые клещи (VAS 5051/18)

●

Температурные датчики

●

Датчики давления

●

Комплект контактных штифтов
(3 шт., VAS 5051/11)

●

●

Измерительные наконечники (5 шт.) для
кабелей U/R/D/I и DSO (только для красно-
черных измерительных головок)

●

●

USB-клавиатура (VAS 5051B/23,
в зависимости от страны)

●

●

USB-мышь с роликом (VAS 5051B/24)

●

●

Таблица 2-1 Объем поставки VAS 5051B

Конструкция и принцип действия

2-4

В разделе 2.5.13 представлены данные о совместимости диагностических
и измерительных кабелей в рамках семейства тестеров VAS 505x.

Информация о других имеющихся в продаже принадлежностях содержится
в разделе 2.9.

Принтер OKI с прилагаемой документа-
цией
- европейская версия 230 В (220 - 240 В)
- американская версия 120 В (110 - 127 В)
- японская версия 100 В

●

Согласующий кабель OBD (VAS 5052/16)
для автомобилей других производителей

только

приборы

согласно

директиве

GVO

●

Руководство по вводу в эксплуатацию,
на языке пользователя

●

●

Краткая инструкция, на языке
пользователя

●

●

●

●

●

●

Таблица 2-1 Объем поставки VAS 5051B

Конструкция и принцип действия

2-5

2.1.2

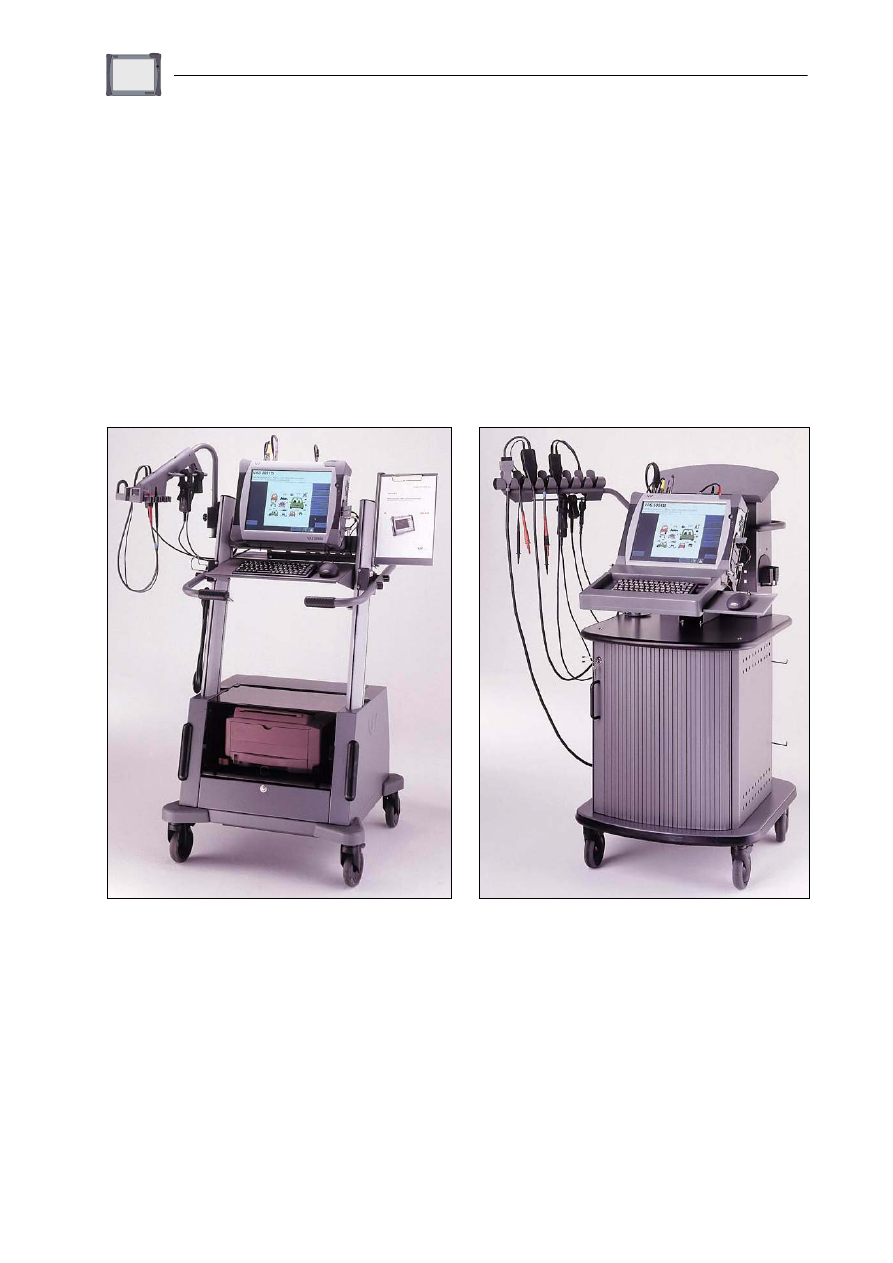

Система диагностического контроля VAS 5051B состоит из следующих компо-
нентов:

•

Тестер (раздел 2.2) с настольным блоком питания от сети (раздел 2.3)

•

Инструментальная тележка (раздел 2.4)

•

Диагностические и измерительные кабели (раздел 2.5)

•

Клавиатура и мышь (раздел 2.6)

•

Принтер (раздел 2.7)

•

Принадлежности (раздел 2.8 и раздел 2.9)



Рис. 2-1
