LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 10

K11

Освещение салона

K220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180371401000  ~

1

Блок освещения салона

1

+

11180371401001  ~

1

Блок освещения салона

2

21010374699800

3

Лампа

3

+

21080371701000  ~

1

Фонарь освещения номерного знака

3

+

21100371430000  ~

1

Фонарь освещения вещевого ящика

4

+

00001007668001

(14,16,

114,116)

2

Винт 2,9х9,5 самонарезающий

5

+

11186812805000  ~

(14,16,

114,116)

1

Датчик температуры воздуха салона

5

+

11186812805001  ~

(14,16,

114,116)

1

Датчик температуры воздуха салона

6

+

00001004189776

2

Гайка фланцевая 10

7

+

00001007670101

2

Винт 4,3х12,7 самонарезающий

8

+

11180371435000  ~

1

Плафон освещения багажника

8

+

11180371435001  ~

1

Плафон освещения багажника

9

+

11180371022000

2

Заглушка дверного выключателя

K12

Приборы световые задние

K230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180371601100

1

Фонарь задний левый

2

00001004148190

4

Лампа 12V  P21W    A 12213

3

21100371122500

2

Лампа указателя поворота 12V
PY21W   A12214

4

21230371622500

2

Лампа 12V  P21/4W    A12214

5

+

11180821277800  ~

2

Втулка крепления крышки доп.
сигнала торможения

5

+

11180821277801  ~

2

Втулка крепления крышки доп.
сигнала торможения

6

+

00001003831801

2

Гайка М 5 с зубчатым буртиком

7

+

11180371681000  ~

1

Сигнал торможения дополнительный

7

+

11180371681001  ~

1

Сигнал торможения дополнительный

7

+

11180371681002  ~

1

Сигнал торможения дополнительный

8

+

11180371611800

1

Уплотнитель крышки
дополнительного сигнала торможения

9

+

11180371684600

1

Крышка дополнительного сигнала
торможения

10

+

11180821278600

2

Винт крепления накладки рамы
ветрового окна

11

+

21100821277210

2

Облицовка винта

12

+

11180371701000  ~

2

Фонарь освещения номерного знака

12

+

11180371701001  ~

2

Фонарь освещения номерного знака

13

+

11180371601000

1

Фонарь задний правый

14

+

21700371612600

6

Гайка крепления заднего фонаря

K13

Сигналы

K300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180370931501 ~

1

Соединитель

1

+

21100370931500 ~

1

Соединитель

1

+

21230370932000

(01)

1

Соединитель

2

+

11180370934000

1

Переключатель стеклоочистителей

3

+

21230370933000

1

Переключатель световой
сигнализации

4

+

00001003832201

1

Гайка М8 с зубчатым буртиком

5

+

21100372101000 ~

1

Прибор звуковой

5

+

21100372101001 ~

1

Прибор звуковой

5

+

21100372101003 ~

1

Прибор звуковой

5

+

21100372102003 ~

1

Прибор звуковой

6

+

21150382821000 ~

1

Датчик температуры окружающего
воздуха

6

+

21150382821002 ~

1

Датчик температуры окружающего
воздуха

6

+

21150382821003 ~

1

Датчик температуры окружающего
воздуха

7

+

00001007678701

1

Винт 3,6х9,5 самонарезающий

8

+

21230371023000

1

Выключатель концевой

9

+

21230371013800

1

Кронштейн

10

+

21080372001010

1

Выключатель сигнала торможения

11

+

21080372078000

1

Гайка

K14

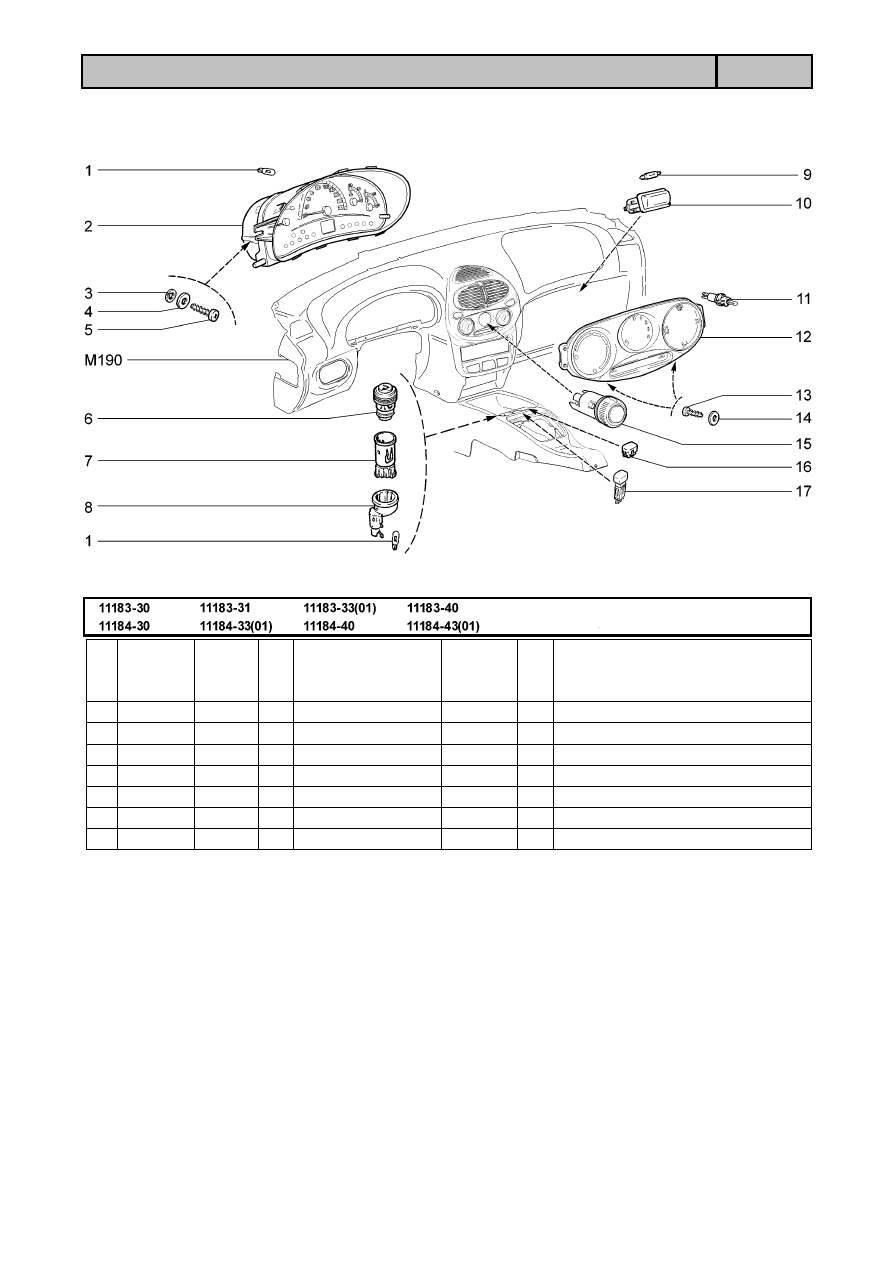

Приборы и подсветка

K310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

21061370950000

5

Лампа А121,2

2

+

11180380101000  ~

1

Комбинация приборов

2

+

11180380101001  ~

1

Комбинация приборов

2

+

11180380101002  ~

1

Комбинация приборов

2

+

11180380101003  ~

1

Комбинация приборов

3

+

00001001195471

2

Шайба 5 пружинная

4

+

00001002638101

2

Шайба 5

5

+

00001003274001

2

Винт М5х12

6

+

21230372520000  ~

1

Подвижная часть прикуривателя

6

21230372520001  ~

1

Подвижная часть прикуривателя

7

+

21230372510000  ~

1

Патрон прикуривателя

7

21230372510001  ~

1

Патрон прикуривателя

8

+

21230372540000  ~

1

Кольцо подсветки прикуривателя

8

21230372540001  ~

1

Кольцо подсветки прикуривателя

9

+

21010374699800

1

Лампа

10

+

21080371701000  ~

1

Фонарь

10

+

21100371430000  ~

1

Фонарь освещения вещевого ящика

11

+

21080371461500  ~

2

Патрон подсветки

11

+

21080371461501  ~

2

Патрон подсветки

11

+

21080371461502  ~

2

Патрон подсветки

12

+

11180810945000

1

Облицовка  рычагов управления
отопителем

12

+

11183810945000

(14,16,

114,116)

1

Облицовка  рычагов управления
отопителем

K15

Приборы и подсветка

K310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

13

+

00001007669001

4

Винт 3,6х9,5 самонарезающий

14

+

00001000519201

4

Шайба 4

15

+

11180370960800  ~

1

Переключатель отопителя

15

+

11180370960801  ~

1

Переключатель отопителя

16

+

21140371060400

2

Заглушка

17

+

21140371061901  ~

(01)

2

Выключатель обогрева сидений

17

+

21140371061904  ~

(01)

2

Выключатель обогрева сидений

K16

Блоки электронные

K311

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11186812102000 ~

(14,16,

114,116)

1

Контроллер  управления
климатической установкой

1

+

11186812102001 ~

(14,16,

114,116)

1

Контроллер  управления
климатической установкой

2

+

00001003832101

2

Винт М6х16

3

+

11180384001003

(01)

1

Блок управления противоугонной
системой

3

+

21230384001001 ~

1

Блок управления противоугонной
системой

3

+

21230384001002 ~

1

Блок управления противоугонной
системой

3

+

21230384001003 ~

1

Блок управления противоугонной
системой

4

+

00001003832101

2

Гайка М6

K17

Выключатели

K320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180371006000

(14,16,

114,116)

1

Выключатель кондиционера

2

+

11180370982000 ~

1

Модуль управления светотехникой

2

+

11180370982001 ~

1

Модуль управления светотехникой

2

+

11180370982010 ~

(01)

1

Модуль управления светотехникой

2

+

11180370982011 ~

(01)

1

Модуль управления светотехникой

3

+

21230371023000

1

Выключатель освещения вещевого
ящика

4

+

00001007678701

1

Винт 3,6х9,5 самонарезающий

5

+

11180371002000 ~

1

Выключатель обогрева заднего стекла

5

+

11180371002001 ~

1

Выключатель обогрева заднего стекла

5

+

11180371002002 ~

1

Выключатель обогрева заднего стекла

6

+

11180371062400

1

Заглушка

7

+

11180371060400

1

Заглушка кнопочного выключателя
правая

8

+

11180371001000 ~

1

Выключатель аварийной
сигнализации

8

+

11180371001001 ~

1

Выключатель аварийной
сигнализации

9

+

11180371060500

1

Заглушка кнопочного выключателя
левая

K18

Реле системы впрыска

K330

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100374721020 ~

1

Реле зажигания

1

+

21100374721023 ~

1

Реле зажигания

2

+

21100374721020 ~

1

Реле электровентилятора

2

+

21100374721023 ~

1

Реле электровентилятора

3

+

00001003832101

1

Гайка М6 с зубчатым буртиком

4

+

11180374712000

1

Кронштейн

5

+

11180374721000

(14,16,

114,116)

1

Реле

5

+

21100374721020 ~

1

Реле бензонасоса

5

+

21100374721023 ~

1

Реле бензонасоса

6

+

00001003831801

4

Гайка М5 с зубчатым буртиком

7

+

00001002637801

4

Шайба 5

8

+

11180374721000

1

Реле электровентилятора

9

+

11180374721010

(14,16,

114,116)

1

Реле

K19

Реле монтажного блока

K340

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100374721030

12 Реле

1

+

21100374721030

2

Реле

2

+

21100372210500

3

Предохранитель 5А

2

+

21100372210700

45 Предохранитель 7,5А

2

+

21100372211000

7

Предохранитель 10А

2

+

21100372211500

2

Предохранитель 15А

2

+

21100372212000

4

Предохранитель 20А

2

+

21100372212500

1

Предохранитель 25А

2

+

21100372213000

12 Предохранитель 30А

3

+

21700372214000  ~

(15,16,

115,116)

1

Предохранитель 40А

3

+

21700372214001  ~

(15,16,

115,116)

1

Предохранитель 40А

3

+

21700372215000  ~

1

Предохранитель 50А

3

+

21700372215001  ~

1

Предохранитель 50А

4

+

21100374731001

1

Дополнительное реле

5

+

21080374701002

1

Релепрерыватель указателей
поворота

6

+

21140374771000

1

Релепрерыватель стеклоочистителей

7

+

11190374721010

36 Реле

K20

Модуль двери водителя и переключатели

стеклоподъемников

K350

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180376308000  ~

(01)

1

Модуль двери водителя

1

+

11180376308001  ~

(01)

1

Модуль двери водителя

2

+

11180370981010

1

Блок переключателей

3

+

11180370961300

(01)

3

Переключатель стеклоподъемника

3

+

11180370961300

1

Переключатель стеклоподъемника

K21

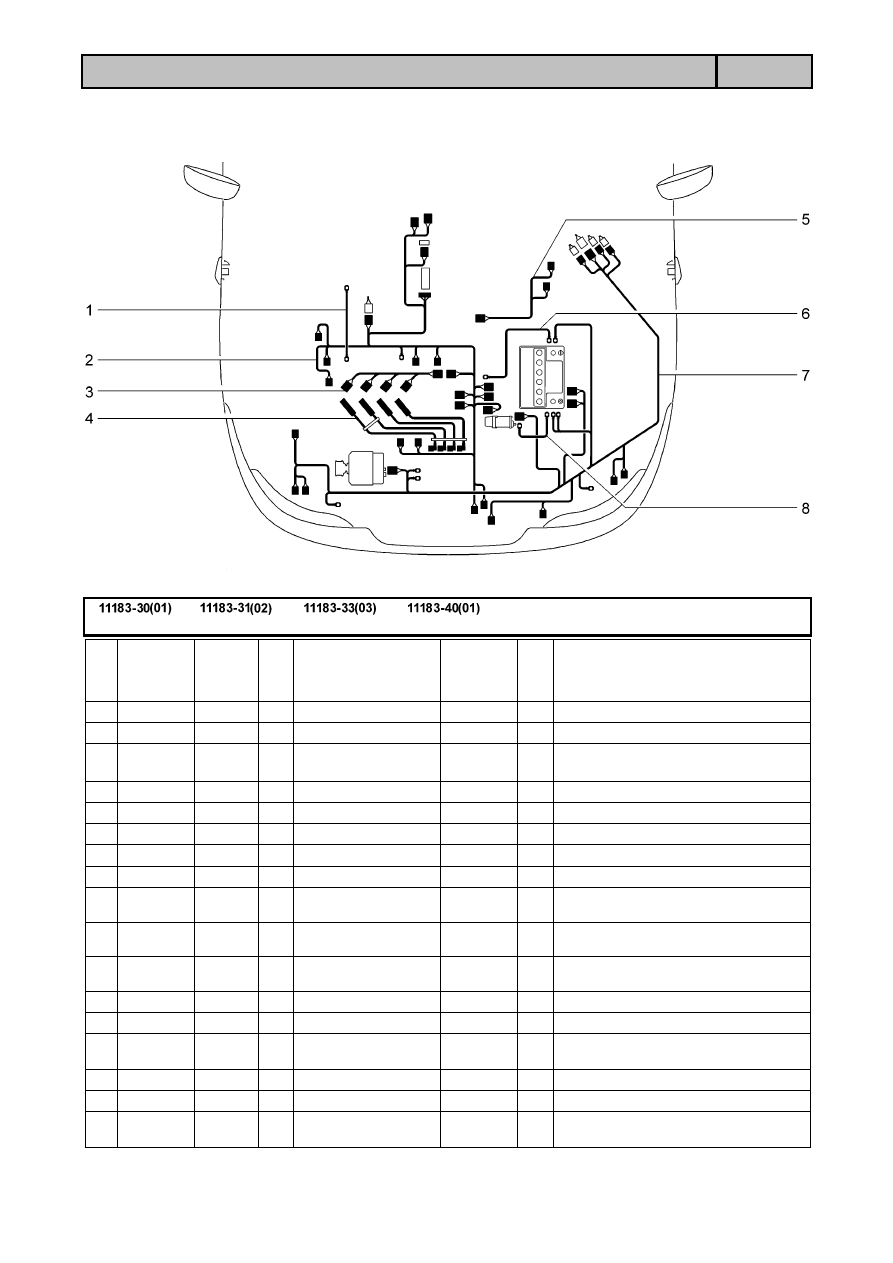

Жгуты проводов моторного отсека

K400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180372409100

1

Провод массы двигателя

2

+

11180372402631

1

Жгут проводов системы зажигания

2

+

11183372402630

(14,

114,116)

1

Жгут проводов системы зажигания

3

+

21110372403600

1

Жгут проводов форсунок

4

+

21110370708010 ~

1

Жгут высоковольтных проводов

4

+

21110370708011 ~

1

Жгут высоковольтных проводов

4

+

21110370708012 ~

1

Жгут высоковольтных проводов

4

+

21110370708013 ~

1

Жгут высоковольтных проводов

5

+

11180372401900

1

Жгут проводов коробки
воздухопритока

6

+

11180372408000

1

Провод соединительный
аккумуляторной батареи

7

+

11180372401000

(0110,

110)

1

Жгут проводов передний

7

+

11180372401030

(115)

1

Жгут проводов передний

7

+

11180372401051

(02)

1

Жгут проводов передний

7

+

11183372401000

(0114,

114)

1

Жгут проводов передний

7

+

11183372401020

(03)

1

Жгут проводов передний

7

+

11183372401040

(116)

1

Жгут проводов передний

8

+

11180372407000

1

Жгут проводов аккумуляторной
батареи и стартера

K22

Жгуты проводов моторного отсека

K401

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180372409100

1

Провод массы двигателя

2

+

11184372402601

1

Жгут проводов системы зажигания

3

+

11184372403600

1

Жгут проводов форсунок

4

+

11180372414800

1

Жгут проводов катушек зажигания в
сборе

5

+

11180372401900

1

Жгут проводов коробки
воздухопритока

6

+

11180372408000

1

Провод соединительный
аккумуляторной батареи

7

+

11180372401040

(0216,116)

(04116)

1

Жгут проводов передний

7

+

11183372401010

(14,114)

1

Жгут проводов передний

7

+

11184372401000

(01110)

(0310,110)

1

Жгут проводов передний

7

+

11184372401010

(115)

1

Жгут проводов передний

7

+

11184372401020

(02110)
(04110)

1

Жгут проводов передний

7

+

11184372401030

(15)

1

Жгут проводов передний

7

+

11184372401040

(01116)

1

Жгут проводов передний

8

+

11184372407000

1

Жгут проводов аккумуляторной
батареи и стартера

Жгуты проводов салона

K410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180372455020

1

Жгут проводов дополнительный
задний правый

1

+

11186372455000

(03,06,08)

1

Жгут проводов дополнительный
задний правый

2

+

11180372403000

(0110,110)

(05110)(0710)

1

Жгут проводов панели приборов

2

+

11180372403020

(07115)

1

Жгут проводов панели приборов

2

+

11180372403030

(01115)
(05115)

1

Жгут проводов панели приборов

2

+

11180372403040

(04110)
(07110)

1

Жгут проводов панели приборов

2

+

11180372403051

(02)

1

Жгут проводов панели приборов

2

+

11180372403060

(06110)
(08110)

1

Жгут проводов панели приборов

2

+

11183372403000

(0114,114)
(0514,114)

1

Жгут проводов панели приборов

2

+

11183372403010

(03)

1

Жгут проводов панели приборов

2

+

11183372403020

(01116)
(05116)

1

Жгут проводов панели приборов

2

+

11183372403030

(07114)

1

Жгут проводов панели приборов

2

+

11186372403000

(0615)

1

Жгут проводов панели приборов

2

+

11186372403020

(0616,116)

(08116)

1

Жгут проводов панели приборов

3

+

11180372455120

1

Жгут проводов дополнительный
задний левый

3

+

11186372455100

(03,06,08)

1

Жгут проводов дополнительный
задний левый

K24

K25

Жгуты проводов салона

K410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

4

+

11180372421000

(0110,110)

(05110)(0710)

1

Жгут проводов задний

4

+

11180372421010

(05,07115)

1

Жгут проводов задний

4

+

11180372421020

(01115)

1

Жгут проводов задний

4

+

11180372421040

(04110)
(07110)

1

Жгут проводов задний

4

+

11180372421051

(02)

1

Жгут проводов задний

4

+

11183372421000

(01,0514,114)

(07114)

1

Жгут проводов задний

4

+

11183372421010

(03)

1

Жгут проводов задний

4

+

11183372421020

(0616,116)

(08116)

1

Жгут проводов задний

4

+

11183372421030

(01116)
(05116)

1

Жгут проводов задний

4

+

11186372421000

(0615)

1

Жгут проводов задний

4

+

11186372421010

(06110)
(08110)

1

Жгут проводов задний

5

+

11180372455010

2

Жгут проводов дополнительный
задний

5

+

11186372455010

(03,06,08)

2

Жгут проводов дополнительный
задний

6

+

11180372421400

1

Жгут фонарей освещения
номерного знака

7

+

11180372455800

1

Жгут проводов задний
дополнительный

M1

Кузов

M001

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11183500001400

(02)

1

Кузов окрашенный

1

+

11183500001401

(01)

1

Кузов окрашенный

1

+

11183500001411

(03)

1

Кузов окрашенный

1

11184500001400

(05)

1

Кузов окрашенный

1

11184500001401

(04)

1

Кузов окрашенный

1

11184500001411

(06)

1

Кузов окрашенный

M2

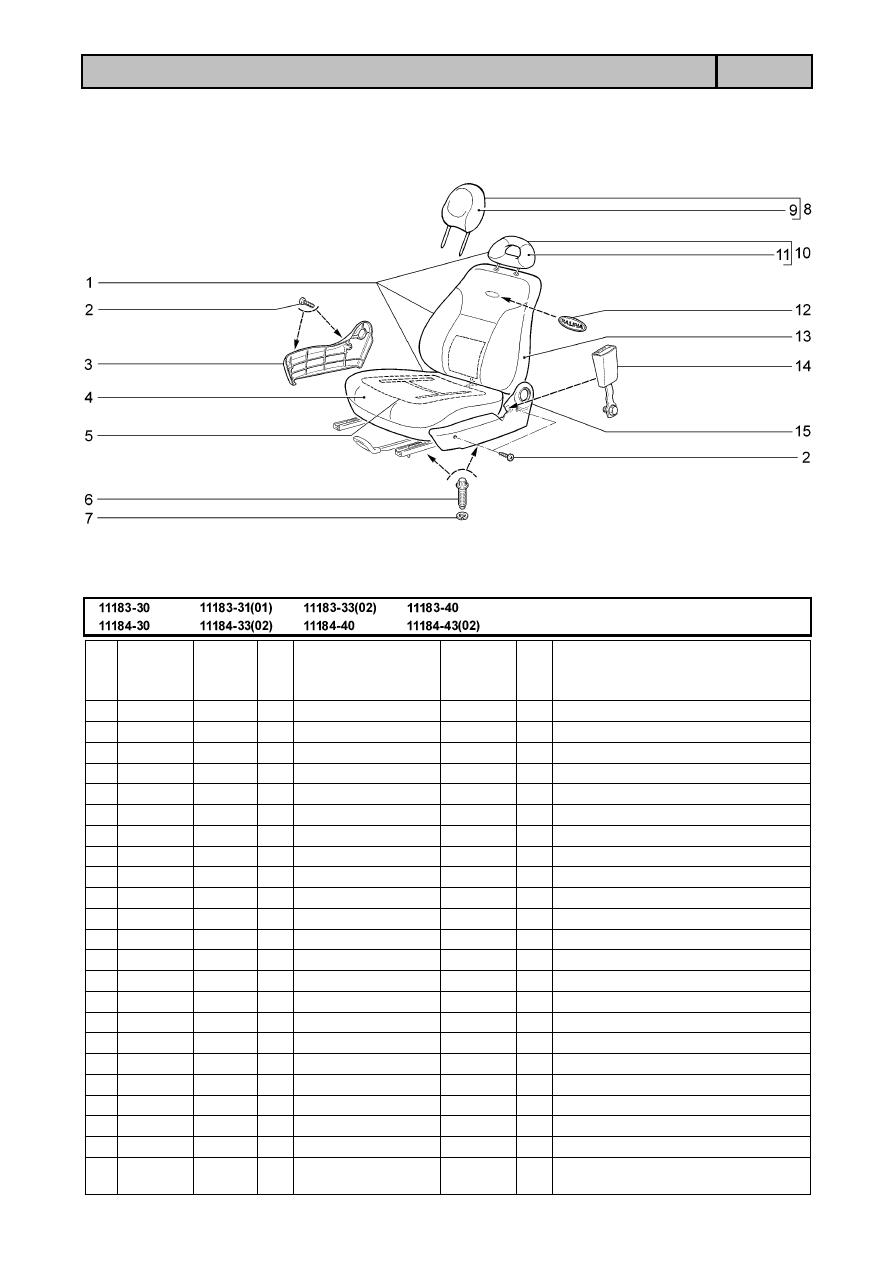

Сиденья передние

M100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180681001000 ~ *

1

Сиденье переднее правое

1

+

11180681001001 ~

1

Сиденье переднее правое

1

+

11180681001020 ~

(01)

1

Сиденье переднее правое

1

+

11180681001030 ~

1

Сиденье переднее правое

1

+

11180681001060 ~

(02)

1

Сиденье переднее правое

1

+

11180681001061 ~

(02)

1

Сиденье переднее правое

1

+

11180681001070

(01)

1

Сиденье переднее правое

1

+

11180681001080 ~

(02)

1

Сиденье переднее правое

1

+

11180681001100 ~ *

1

Сиденье переднее левое

1

+

11180681001101 ~

1

Сиденье переднее левое

1

+

11180681001120 ~

(01)

1

Сиденье переднее левое

1

+

11180681001130 ~

1

Сиденье переднее левое

1

+

11180681001160 ~

(02)

1

Сиденье переднее левое

1

+

11180681001161 ~

(02)

1

Сиденье переднее левое

1

+

11180681001170 ~

(01)

1

Сиденье переднее левое

1

+

11180681001180 ~

(02)

1

Сиденье переднее левое

2

+

00001007670007

8

Винт 4,3х9,5 самонарезающий

3

+

11180681004800

1

Облицовка переднего сиденья правая

3

+

11180681004900

1

Облицовка переднего сиденья левая

4

+

11180681231000  **

2

Обивка подушки переднего сиденья

4

+

11180681231010

(02)

2

Обивка подушки переднего сиденья

4

+

11180681231020

(01)

2

Обивка подушки переднего сиденья

5

+

11180651301203

(02)

1

Обогреватель переднего сиденья
правый
