LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 8

D18

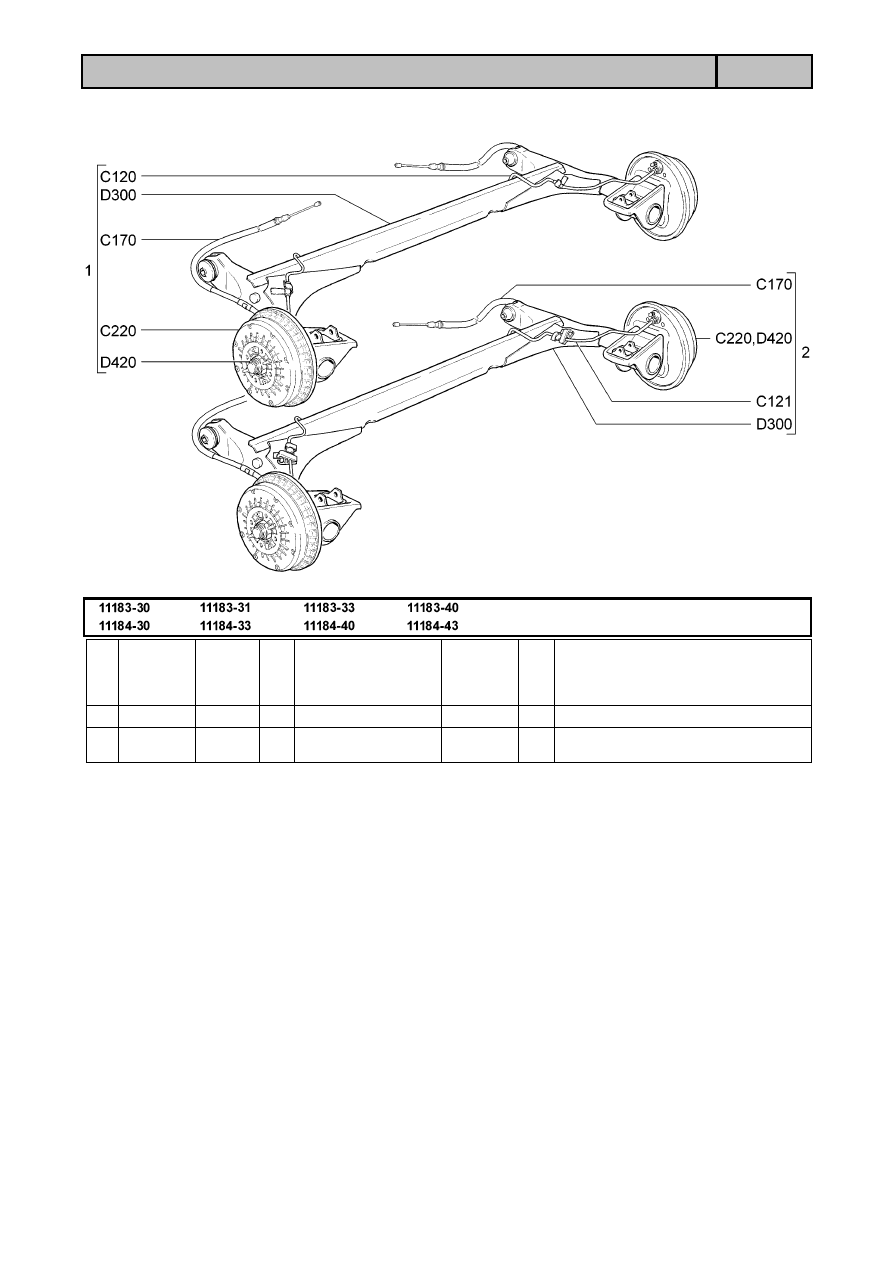

Рычаги задней подвески с тормозами

D310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180291400201

1

Рычаги задней подвески с тормозами

2

11180291400211

15,16,

115,116)

1

Рычаги задней подвески с тормозами

D19

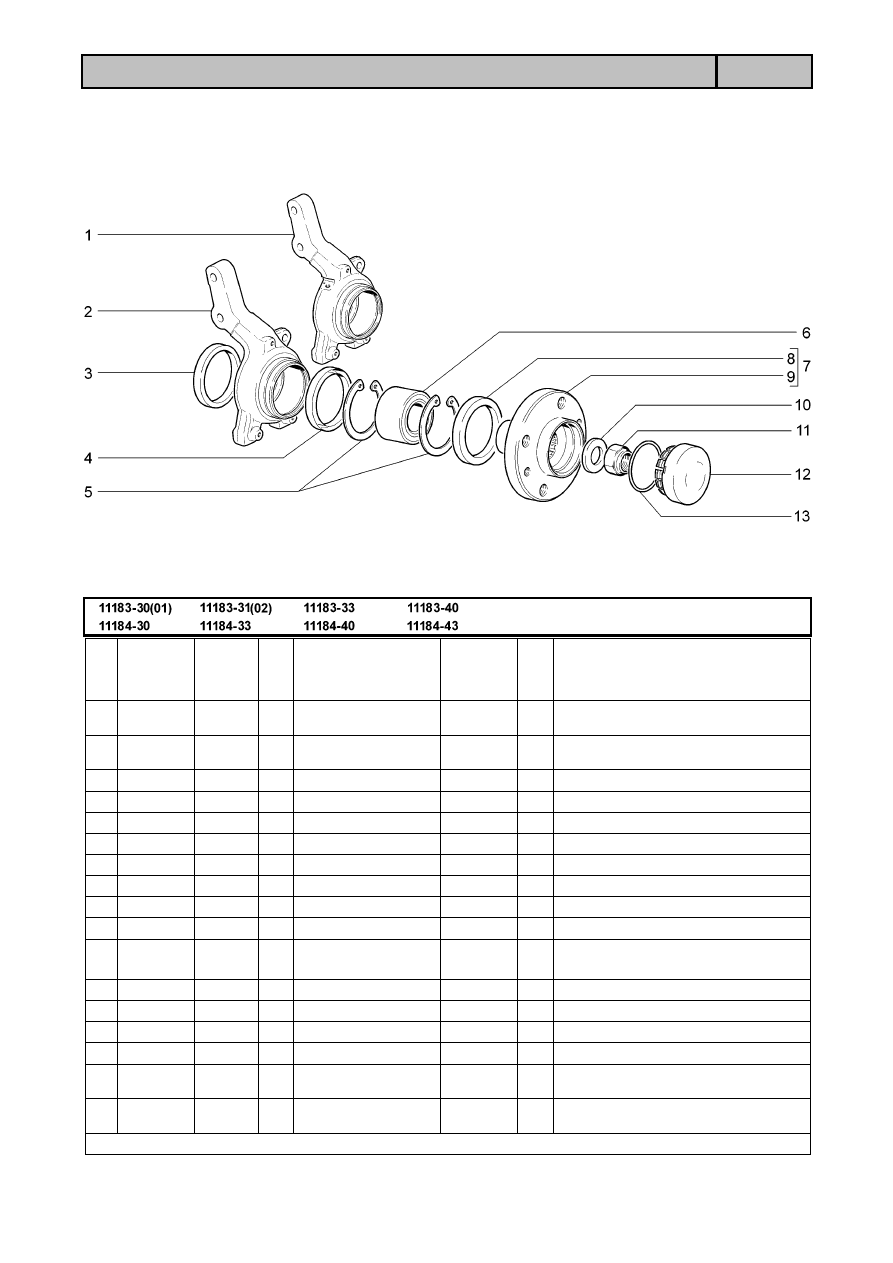

Кулаки поворотные и ступицы

D400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180300101410 *

(15,16,

115,116)

1

Кулак поворотный правый

1

+

11180300101510 *

(15,16,

115,116)

1

Кулак поворотный левый

2

+

11180300101400 *

1

Кулак поворотный правый

2

+

11180300101500 *

1

Кулак поворотный левый

3

+

21080300106000 *

2

Кольцо грязезащитное внутреннее

4

+

21080300106100 *

2

Кольцо грязезащитное наружное

5

+

11180310303200 *

4

Кольцо стопорное

6

+

11180310302000  ~ *

2

Подшипник ступицы

6

+

11180310302002  ~ *

2

Подшипник ступицы

6

+

11180310302003  ~ *

2

Подшипник ступицы

7

+

11180310301200 *

2

Ступица переднего колеса с кольцом
грязезащитным

8

+

21080310306100

2

Кольцо грязезащитное

9

+

11180310301500

2

Ступица переднего колеса

10

+

21080310307900

2

Шайба подшипника

11

+

00001004044271

2

Гайка М20х1,5 самоконтрящаяся

12

+

21100310306500

(01115,
116)(02)

2

Колпак ступицы колеса

13

+

21080310306800

(01115,
116)(02)

2

Кольцо уплотнительное

*  входит в состав стоек телескопических в сборе (D200)

D20

Колеса

D410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

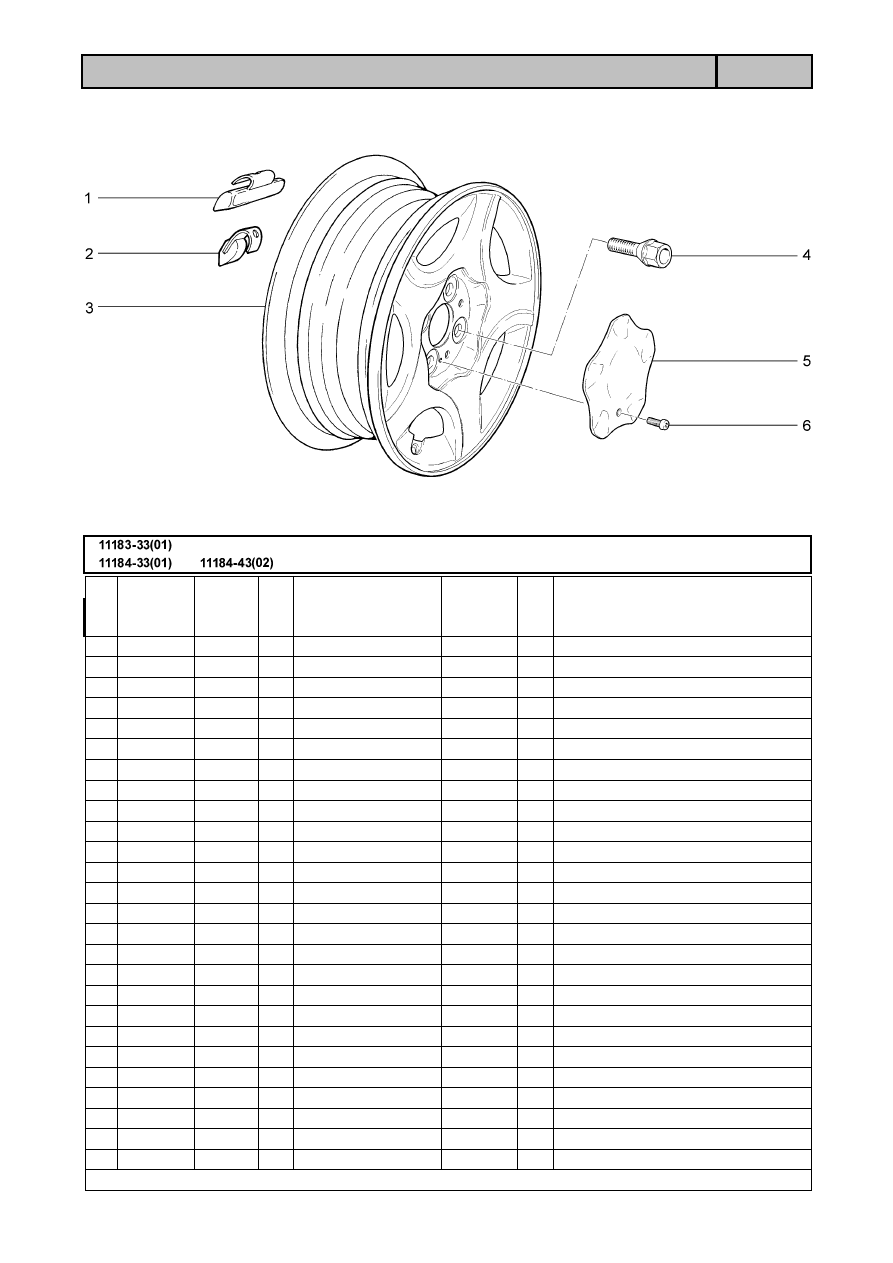

1

+

21080310130800 ^ *

10 Груз балансировочный 5г

2

+

21080310130100 ^ *

10 Груз балансировочный 10г

3

+

21080310130200 ^ *

10 Груз балансировочный 20г

3

+

21080310130300 ^ *

10 Груз балансировочный 30г

3

+

21080310130400 ^ *

10 Груз балансировочный 40г

3

+

21080310130600 ^ *

10 Груз балансировочный 50г

3

+

21080310130700 ^ *

10 Груз балансировочный 60г

3

+

21080310130900 ^ *

10 Груз балансировочный 15г

3

+

21080310131000 ^ *

10 Груз балансировочный 25г

3

+

21080310131100 ^ *

10 Груз балансировочный 35г

3

+

21080310131200 ^ *

10 Груз балансировочный 45г

3

+

21080310131300 ^ *

10 Груз балансировочный 55г

4

+

21080310101508

5

Колесо

5

+

21080310104010

16 Болт колеса

*  наибольшее количество

D21

Колеса

D411

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

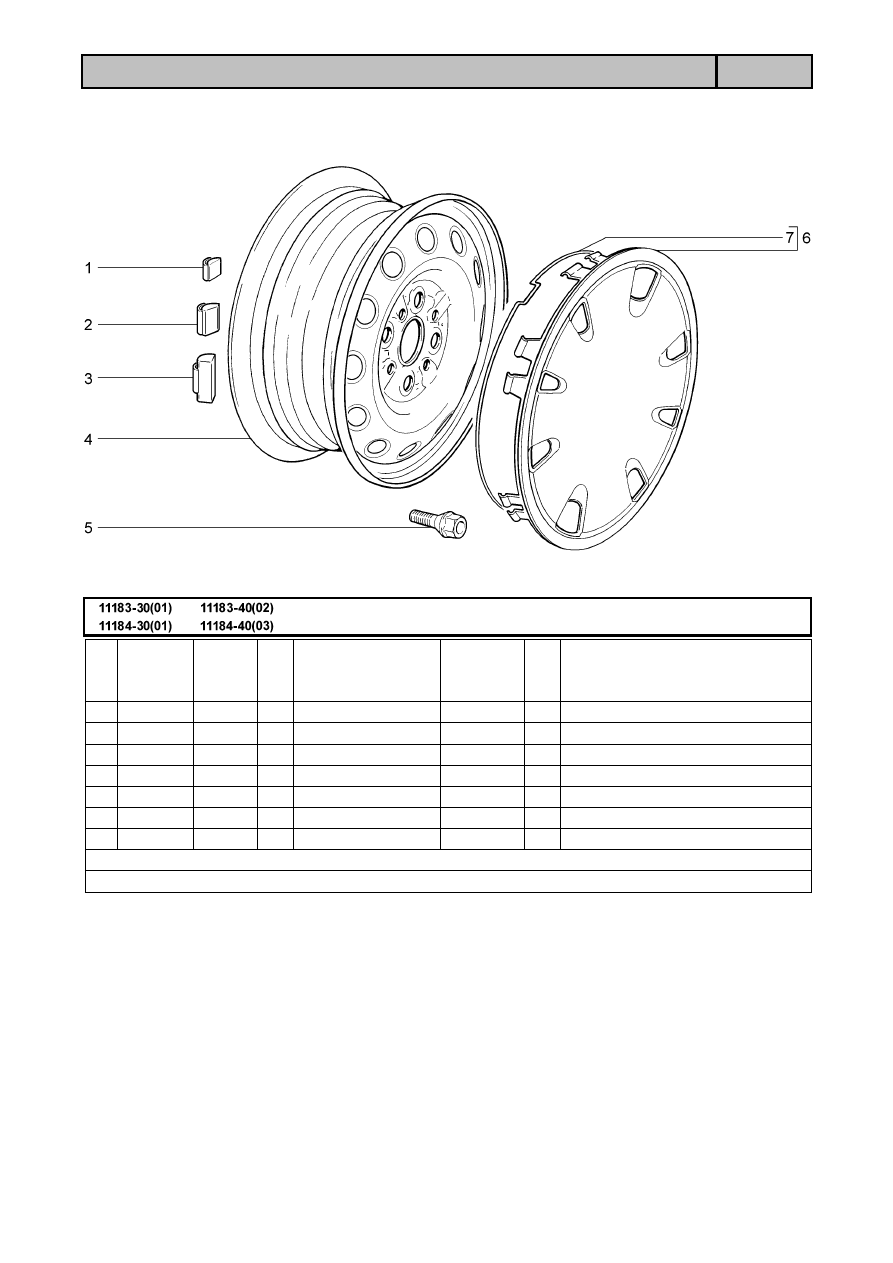

1

+

11180310130100 ^ *

(02)(03110)

10 Груз балансировочный 5г

1

+

21080310130800 ^ *

(01)(0310)

10 Груз балансировочный 5г

2

+

21080310130100 ^ *

(01)(0310)

10 Груз балансировочный 10г

3

+

11180310130200 ^ *

(02)(03110)

10 Груз балансировочный 10г

3

+

11180310130300 ^ *

(02)(03110)

10 Груз балансировочный 15г

3

+

11180310130400 ^ *

(02)(03110)

10 Груз балансировочный 20г

3

+

11180310130600 ^ *

(02)(03110)

10 Груз балансировочный 25г

3

+

11180310130700 ^ *

(02)(03110)

10 Груз балансировочный 30г

3

+

11180310130800 ^ *

(02)(03110)

10 Груз балансировочный 35г

3

+

11180310130900 ^ *

(02)(03110)

10 Груз балансировочный 40г

3

+

11180310131000 ^ *

(02)(03110)

10 Груз балансировочный 45г

3

+

11180310131100 ^ *

(02)(03110)

10 Груз балансировочный 50г

3

+

11180310131200 ^ *

(02)(03110)

10 Груз балансировочный 55г

3

+

11180310131300 ^ *

(02)(03110)

10 Груз балансировочный 60г

3

+

21080310130200 ^ *

(01)(0310)

10 Груз балансировочный 20г

3

+

21080310130300 ^ *

(01)(0310)

10 Груз балансировочный 30г

3

+

21080310130400 ^ *

(01)(0310)

10 Груз балансировочный 40г

3

+

21080310130600 ^ *

(01)(0310)

10 Груз балансировочный 50г

3

+

21080310130700 ^ *

(01)(0310)

10 Груз балансировочный 60г

3

+

21080310130900 ^ *

(01)(0310)

10 Груз балансировочный 15г

3

+

21080310131000 ^ *

(01)(0310)

10 Груз балансировочный 25г

3

+

21080310131100 ^ *

(01)(0310)

10 Груз балансировочный 35г

3

+

21080310131200 ^ *

(01)(0310)

10 Груз балансировочный 45г

D22

Колеса

D411

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

3

+

21080310131300 ^ *

(01)(0310)

10 Груз балансировочный 55г

4

+

21120310101502 ~ !

5

Колесо

4

+

21120310101521 ~

5

Колесо

5

+

21080310104010

16 Болт колеса

6

+

21120310201000 ~ !

4

Колпак колеса в сборе

6

+

21120310201001 ~ !

4

Колпак колеса в сборе

7

+

21120310202000

4

Пружина колпака

*  наибольшее количество

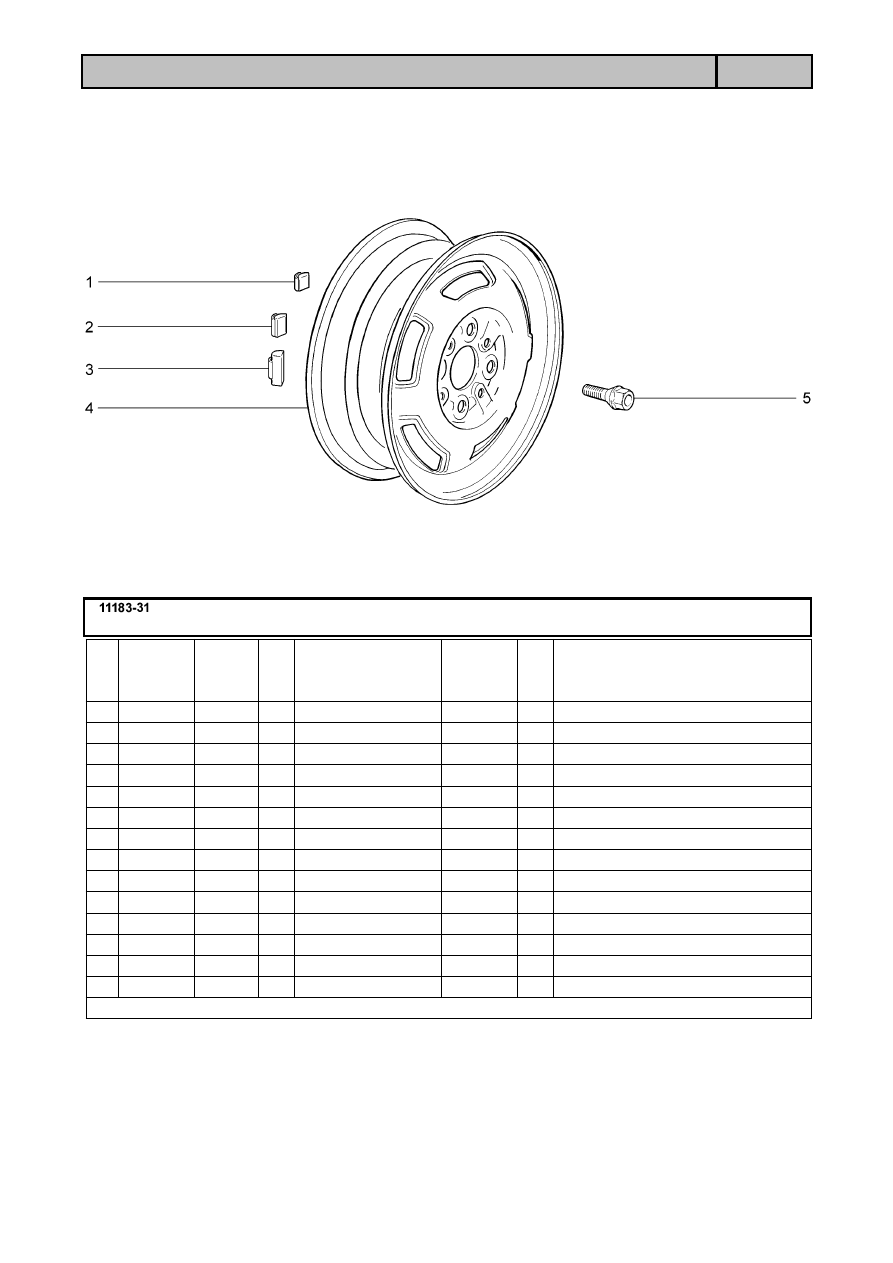

21120310101502  !  21120310201000 ~ 21120310201001

D23

Колеса

D412

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11186310130200 ^ *

(02)

10 Груз балансировочный 10г

1

+

11186310130300 ^ *

(02)

10 Груз балансировочный 15г

1

+

11186310130400 ^ *

(02)

10 Груз балансировочный 20г

1

+

11186310130600 ^ *

(02)

20 Груз балансировочный 25г

1

+

11186310130700 ^ *

(02)

20 Груз балансировочный 30г

1

+

11186310130800 ^ *

(02)

10 Груз балансировочный 35г

1

+

11186310130900 ^ *

(02)

10 Груз балансировочный 40г

1

+

11186310131000 ^ *

(02)

10 Груз балансировочный 45г

1

+

11186310131100 ^ *

(02)

10 Груз балансировочный 50г

1

21120310130300 ^ *

(01)

10 Груз балансировочный 15г

1

21120310130400 ^ *

(01)

10 Груз балансировочный 20г

1

21120310130600 ^ *

(01)

10 Груз балансировочный 25г

1

21120310130700 ^ *

(01)

10 Груз балансировочный 30г

1

21120310130800 ^ *

(01)

10 Груз балансировочный 35г

1

21120310130900 ^ *

(01)

10 Груз балансировочный 40г

1

21120310131000 ^ *

(01)

10 Груз балансировочный 45г

1

21120310131100 ^ *

(01)

10 Груз балансировочный 50г

1

21120310131200 ^ *

(01)

10 Груз балансировочный 55г

1

21120310131300 ^ *

(01)

10 Груз балансировочный 60г

2

+

11186310130100 ^ *

(02)

10 Груз балансировочный 5г

2

+

21100310130100 ^ *

(01)

10 Груз балансировочный 5г

2

+

21100310130200 ^ *

(01)

10 Груз балансировочный 10г

3

+

11186310101501

5

Колесо

4

+

21120310104010

16 Болт колеса

5

+

11186310101400

4

Колпак колеса

6

+

00001003276801

4

Винт М6х30

*  наибольшее количество

D24

Ступицы задних колес

D420

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180310406300 *

2

Ось ступицы заднего колеса

2

+

21100310401400 *

2

Ступица заднего колеса в сборе

3

+

21080310401600

2

Кольцо грязезащитное

4

+

21080310403200

2

Кольцо стопорное

5

+

21080310402000 ~

2

Подшипник

5

+

21080310402001 ~

2

Подшипник

5

+

21080310402002 ~

2

Подшипник

6

+

21080310407900 *

2

Шайба подшипника

7

+

00001004044271 *

2

Гайка М20х1,5 самоконтрящаяся

8

+

21080310306800

2

Кольцо уплотнительное

9

+

21100310306500

2

Колпак ступицы колеса

*  входит в состав 11180291400201, 11180291400211 (D310)

E1

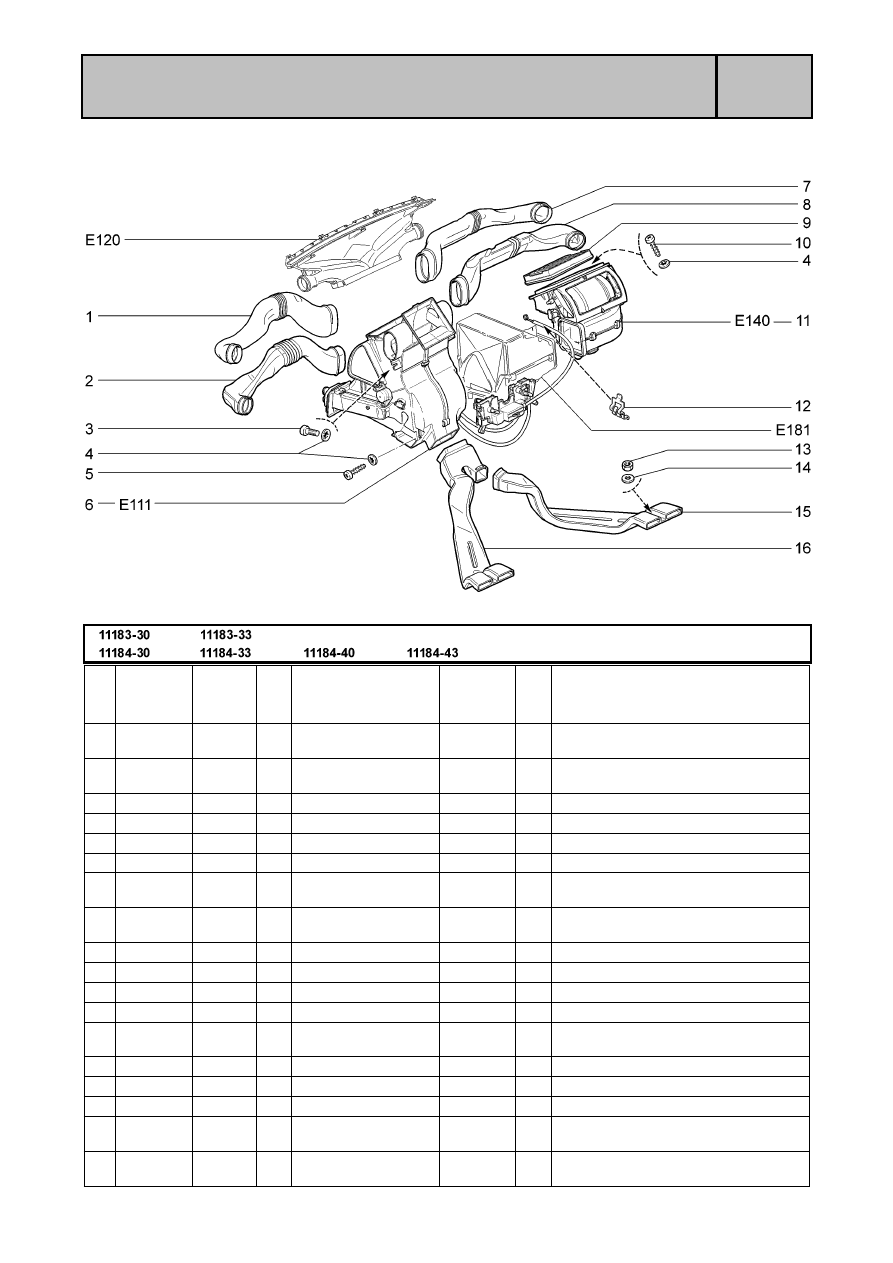

Система вентиляции и отопления

E100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180810404901  ~

1

Воздуховод бокового сопла
вентиляции кузова левый

2

+

11180810404900  ~

1

Воздуховод бокового сопла
вентиляции кузова левый

3

+

00001003276401

2

Винт М6х20

4

+

00001002599170

10 Шайба 5 стопорная

5

+

00001007671101

4

Винт 4,9х12,7 самонарезающий

6

+

11180810101000

1

Отопитель с управлением в сборе

7

+

11180810404801  ~

1

Воздуховод бокового сопла
вентиляции кузова правый

8

+

11180810404800  ~

1

Воздуховод бокового сопла
вентиляции кузова правый

9

+

11180812201000  ~

1

Фильтр воздушный

9

+

11180812201001  ~

1

Фильтр воздушный

9

+

11180812201003  ~

1

Фильтр воздушный

10

+

00001007671201

4

Винт 4,9х15,9 самонарезающий

11

+

11180811801000

1

Вентилятор системы отопления

12

+

11180810913500

1

Скоба крепления тяг

13

+

00001005896211

2

Гайка М6

14

+

00001000519401

2

Шайба 6

15

11180810403210

1

Воздухопровод обогрева салона
задний

16

11180810134210

1

Воздухопровод обогрева салона
передний

E2

Система вентиляции и отопления

(14,16,114,116)

E101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180810404901 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

2

+

11180810404900 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

3

+

00001003276401

2

Винт М6х20

4

+

00001002599170

10 Шайба 5 стопорная

5

+

00001007671101

4

Винт 4,9х12,7 самонарезающий

6

+

11186810101000

1

Отопитель с управлением в сборе

7

+

11180810404801 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

8

+

11180810404800 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

9

+

11180812201000 ~

1

Фильтр воздушный

9

+

11180812201001 ~

1

Фильтр воздушный

9

+

11180812201003 ~

1

Фильтр воздушный

10

+

00001007671201

4

Винт 4,9х15,9 самонарезающий

11

+

11186811801000

1

Вентилятор системы отопления и
кондиционирования

12

+

11180810913500

1

Скоба крепления тяг

13

+

00001005896211

2

Гайка М6

14

+

00001000519401

2

Шайба 6

15

11180810403210

1

Воздухопровод обогрева салона
задний

16

11180810134210

1

Воздухопровод обогрева салона
передний

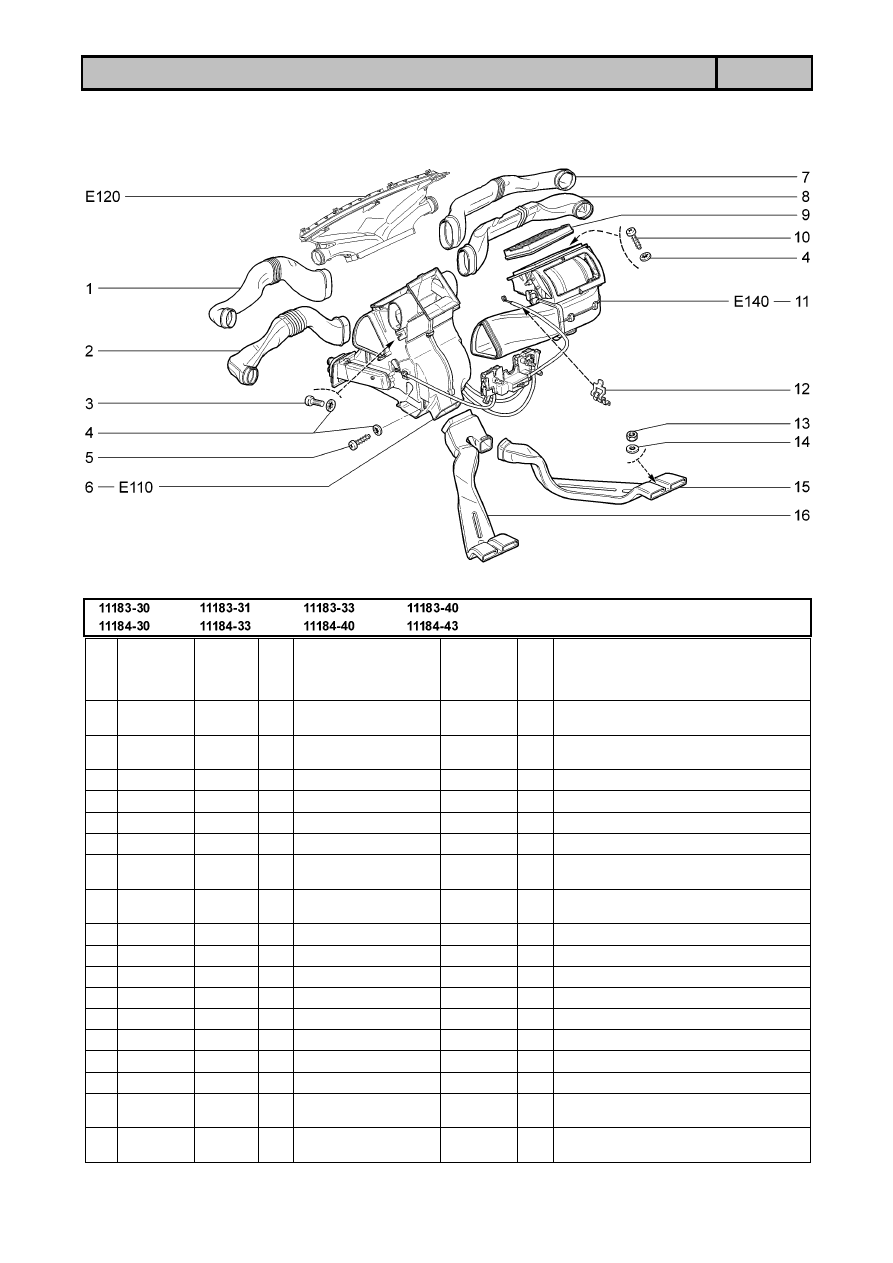

E3

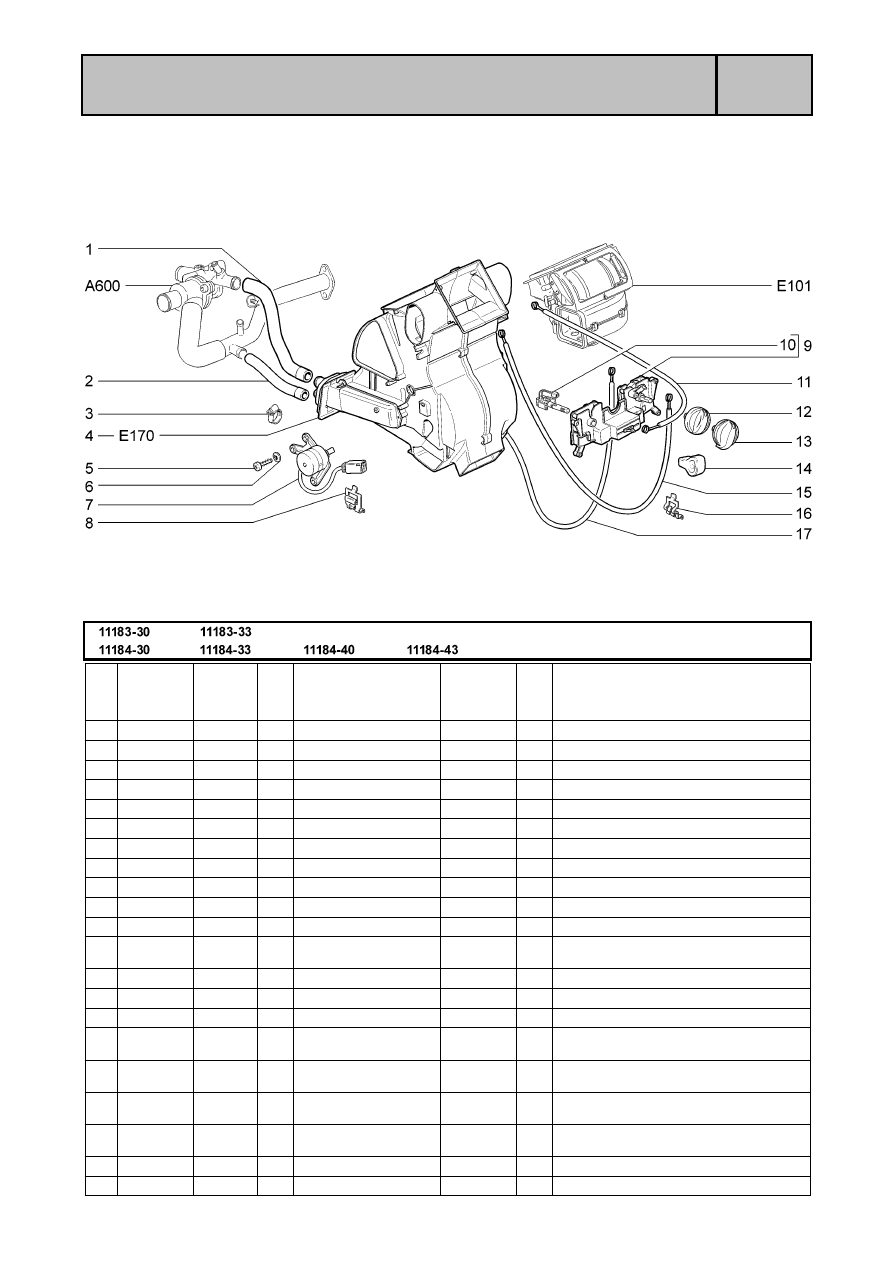

Отопитель с управлением и шлангами

E110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180810120010

1

Шланг отопителя подводящий

2

+

11180810120410

1

Шланг отопителя отводящий

3

+

21080130008060

4

Хомут винтовой

4

+

11180810101200

1

Отопитель в сборе

5

11180810139200 ~

1

Рычаг привода заслонки

5

11180810139201 ~

1

Рычаг привода заслонки

6

+

11180810913500

7

Скоба крепления тяг

7

+

11180810920000

1

Тяга привода заслонки рециркуляции

8

+

11180810902000

1

Рычаги управления отопителем

9

+

11180810922000 ~

2

Ручка привода управления
заслонками

10

+

11180810922010 ~

2

Ручка привода управления
заслонками

11

+

11180810904400

1

Рукоятка рычага управления
заслонкой рециркуляции

12

+

11180810917000

1

Тяга привода заслонки обогрева
ветрового стекла

13

+

11180810916400

2

Тяга привода заслонки обогрева ног

E4

Отопитель с управлением и шлангами

(14,16,114,116)

E111

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180810120010

1

Шланг отопителя подводящий

2

+

11180810120410

1

Шланг отопителя отводящий

3

+

21080130008060

4

Хомут винтовой

4

+

11180810101200

1

Отопитель в сборе

5

+

00001007669201

3

Винт 3,6х15,9 самонарезающий

6

+

00001002598070

3

Шайба 4 стопорная

7

+

11180812720000 ~

1

Моторедуктор заслонки отопителя

7

+

11180812720001 ~

1

Моторедуктор заслонки отопителя

7

+

11180812720002 ~

1

Моторедуктор заслонки отопителя

7

+

11180812720003 ~

1

Моторедуктор заслонки отопителя

8

+

11180812701100

1

Скоба

9

11186810902000

1

Рычаги управления отопителем с
задатчиком

10

+

11186812807000 ~

1

Задатчик температуры воздуха салона

10

+

11186812807001 ~

1

Задатчик температуры воздуха салона

11

+

11180810920000

1

Тяга привода заслонки рециркуляции

12

+

11180810922000 ~

2

Ручка привода управления
заслонками

13

+

11180810922010 ~

2

Ручка привода управления
заслонками

14

+

11180810904400

1

Рукоятка рычага управления
заслонкой рециркуляции

15

+

11180810917000

1

Тяга привода заслонки обогрева
ветрового стекла

16

+

11180810913500

5

Скоба крепления тяг

17

+

11180810916400

1

Тяга привода заслонки обогрева ног

E5

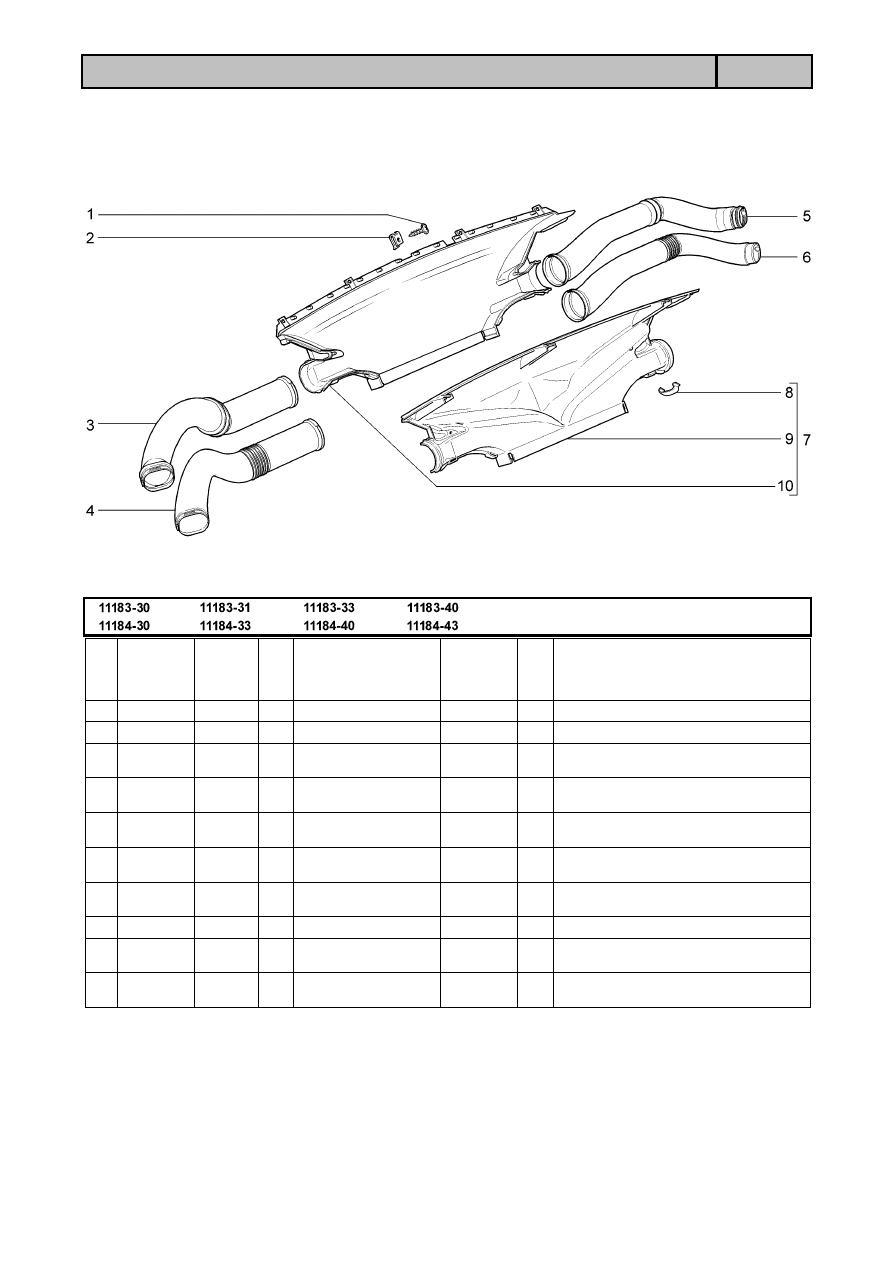

Воздухопроводы обогрева стекол

E120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21140532538800

7

Винт самонарезающий

2

+

00001004189776

7

Скоба

3

+

11180810803300 ~

1

Воздухопровод обогрева бокового
стекла левый

4

+

11180810803301 ~

1

Воздухопровод обогрева бокового
стекла левый

5

+

11180810803200 ~

1

Воздухопровод обогрева бокового
стекла правый

6

+

11180810803201 ~

1

Воздухопровод обогрева бокового
стекла правый

7

+

11180810212000

1

Воздухопровод обогрева ветрового
стекла в сборе

8

+

21080810111000

8

Скоба

9

+

11180810212400

1

Воздухопровод обогрева ветрового
стекла задний

10

+

11180810212200

1

Воздухопровод обогрева ветрового
стекла передний

E6

Сопла вентиляции кузова

E130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180810403000

1

Сопло вентиляции кузова центральное
в сборе

2

+

11180810409200

1

Корпус центрального сопла правый

3

+

00001001195370

1

Шайба 4 пружинная

4

+

00001007669101

1

Винт 3,6х12,7 самонарезающий

5

+

21140532537800

4

Винт самонарезающий

6

+

11180810409300

1

Корпус центрального сопла левый

7

+

11180810405000

1

Заслонка центрального сопла

8

+

11180810406200

1

Рычаг привода заслонки

9

+

11180810409000

1

Сопло центральное правое в сборе

9

+

11180810409100

1

Сопло центральное левое в сборе

10

+

11180810408000

1

Сопло центральное правое

11

11180810413400

2

Лопатка ведущая центрального сопла

12

11180810413900

2

Толкатель лопаток центрального
сопла

13

11180810413800

6

Лопатка ведомая большая
центрального сопла

14

11180810413600

2

Лопатка ведомая малая центрального
сопла

15

+

11180810408100

1

Сопло центральное левое

16

+

21010810913700

4

Гайка пружинная

17

+

21140532538800

4

Винт самонарезающий

18

+

11180810404000

1

Сопло вентиляции кузова боковое
правое в сборе

E7

Сопла вентиляции кузова

E130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

18

+

11180810404100

1

Сопло вентиляции кузова боковое
левое в сборе

19

+

11180810405100

2

Заслонка бокового сопла

20

+

11180810406100

2

Сопло боковое

21

+

00001002599171

4

Шайба 5 стопорная

22

+

00001007670001

4

Винт 4,3х9,5 самонарезающий

E8

Вентилятор климатической установки

E140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180811902000

1

Воздухозаборник в сборе

2

21230811803600

1

Улитка вентилятора верхняя

3

+

00001003831801

4

Гайка М5 с зубчатым буртиком

4

+

00001003299201

4

Винт М5х12

5

11180811912400

(14,16,114,116)

1

Воздухопровод промежуточный

6

+

21230811809600

1

Патрубок подвода воздуха

7

+

21080810111000

6

Скоба

8

21230811803700

1

Улитка вентилятора нижняя

9

+

21230811809700

1

Уплотнитель фланца
вентилятора

10

+

21230811802200 ~

1

Резистор добавочный

10

+

21230811802201 ~

1

Резистор добавочный

11

+

00001007669101

1

Винт 3,6х12,7 самонарезающий

12

+

11180811802000 ~

1

Электровентилятор  отопителя

12

+

11180811802001 ~

1

Электровентилятор  отопителя

12

+

11180811802002 ~

1

Электровентилятор  отопителя

13

+

21230630233200

3

Винт самонарезающий

E9

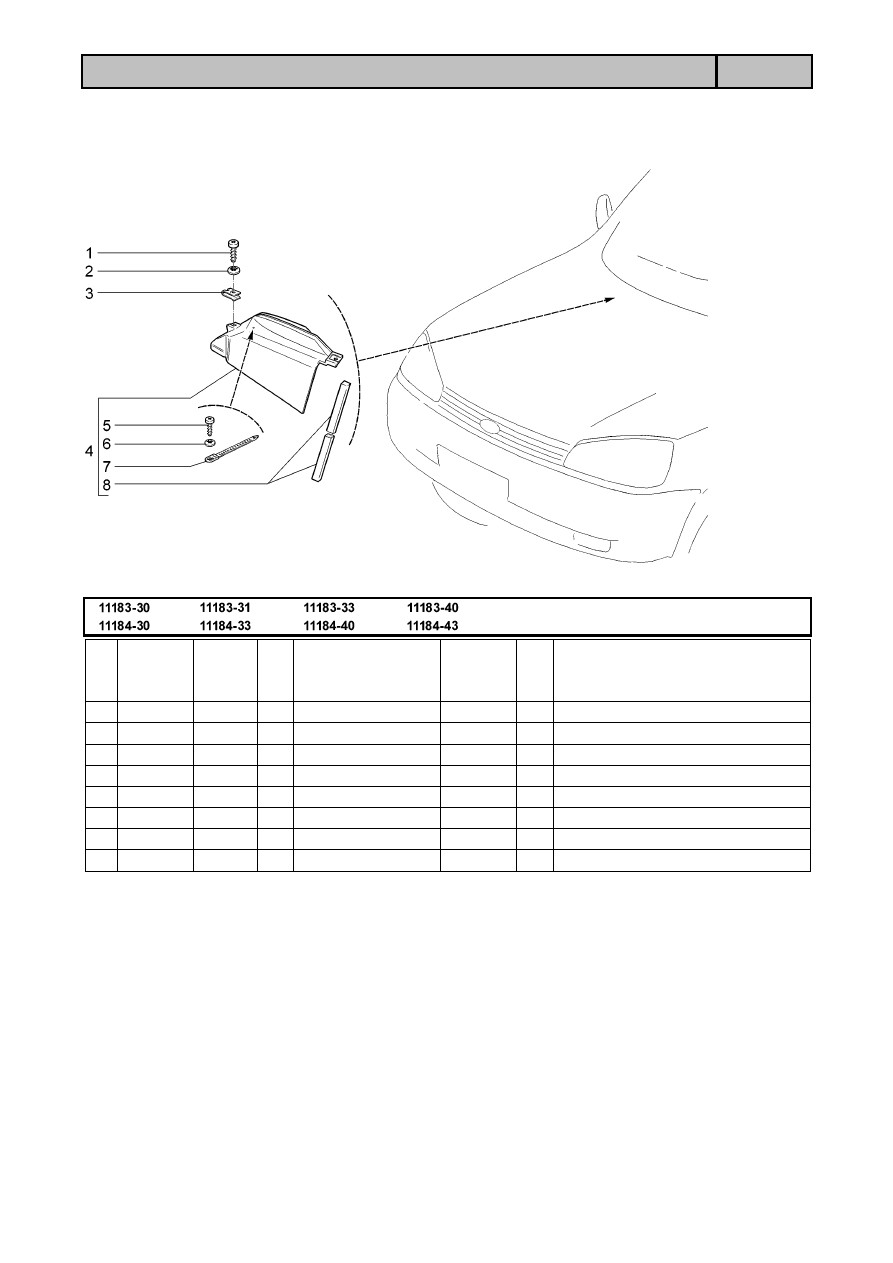

Щиток водоотражательный

E150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001007670101

2

Винт 4,3х12,7 самонарезающий

2

+

00001002599571

2

Шайба 6 стопорная

3

+

21010810913700

2

Гайка пружинная

4

+

11180811905000

1

Щиток водоотражательный в сборе

5

+

00001007669101

1

Винт 3,6х12,7 самонарезающий

6

+

00001002598070

1

Шайба 4 стопорная

7

+

00001004567680

1

Хомут 84,5

8

+

21110810119510

1

Уплотнитель
