LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 6

C1

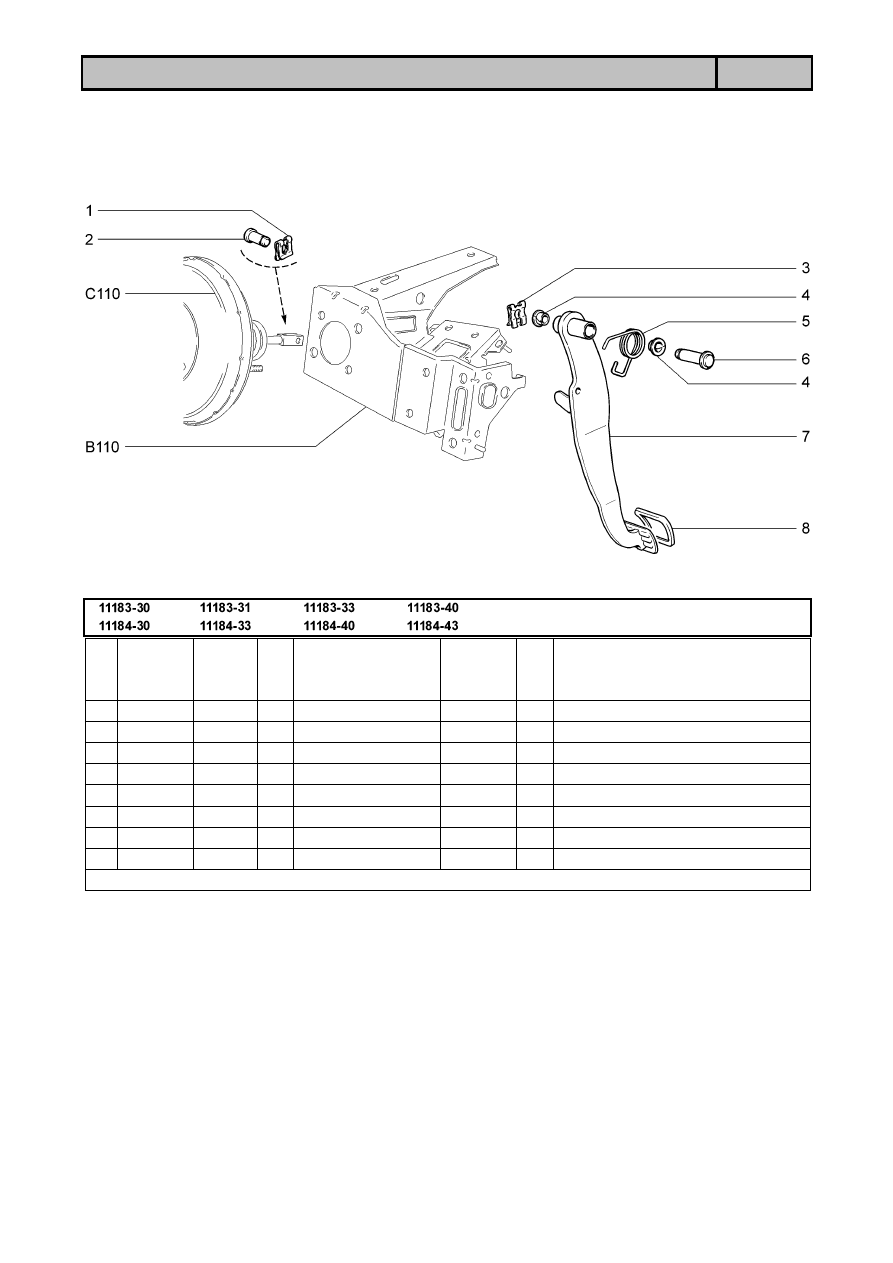

Педаль тормоза

C100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001001064076

1

Скоба 8 стопорная

2

+

21030350401600

1

Палец толкателя поршня

3

+

21080160205900 *

1

Скоба стопорная оси педали

4

+

21210180404300 *

2

Втулка оси рычага

5

+

11180350409400 *

1

Пружина педали тормоза оттяжная

6

+

21100160205000 *

1

Ось педали

7

+

11180350401000 *

1

Педаль тормоза

8

+

21100160204800 *

1

Накладка педали

*  входит в состав 11180160200600 (В110)

C2

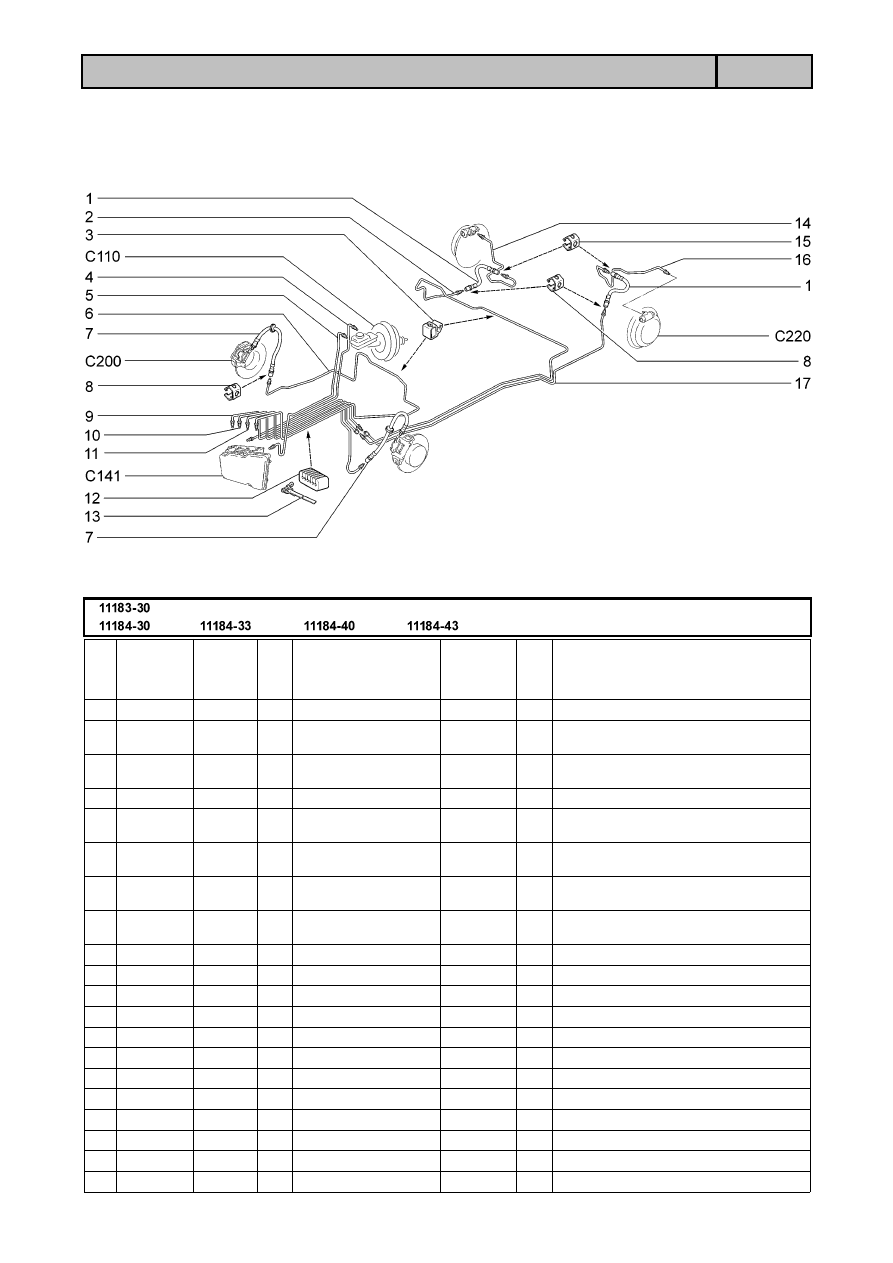

Элементы привода тормозов

C110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21070351043000

1

Хомут

2

+

21230351005000

1

Шланг усилителя тормоза

3

+

21080340122800

1

Хомут

4

+

11180351000610 ~

1

Усилитель вакуумный тормоза в сборе

4

+

11180351000611 ~

1

Усилитель вакуумный тормоза в сборе

5

+

00001003832201

2

Гайка М8 с зубчатым буртиком

C3

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100350608500  *

2

Шланг гибкий заднего тормоза

2

+

11180350662000

1

Трубка к шлангу правого заднего
тормоза

3

+

11180350654200

9

Скоба одноместная

4

+

11180350658000

1

Трубка к регулятору правого заднего
тормоза

5

+

11180350650000

1

Трубка первичного контура главного
цилиндра

6

+

11180350651000

1

Трубка вторичного контура главного
цилиндра

7

+

11180350654020

1

Трубка к правому переднему тормозу

8

+

11180350606010 **

2

Шланг гибкий переднего тормоза

9

+

11180350654400

1

Скоба двухместная

10

11180350607300

4

Скоба крепления тормозного шланга

11

+

00001003824611

2

Болт М6х25 с пружинной шайбой

12

+

11180350655020

1

Трубка к левому переднему тормозу

13

+

11180350664000  *

1

Трубка к правому заднему тормозу

14

11180350607300  *

2

Скоба крепления тормозного шланга

15

+

11180350665000  *

1

Трубка к левому заднему тормозу

16

+

11180350663020

1

Трубка к шлангу левого заднего
тормоза

17

+

11180350659000

1

Трубка к регулятору левого заднего
тормоза

18

+

21010350609100

2

Тройник

*  входит в состав 11180291400201 (D310)

**  входит в состав 11180350101400, 11180350101500 (С210)

C120

C4

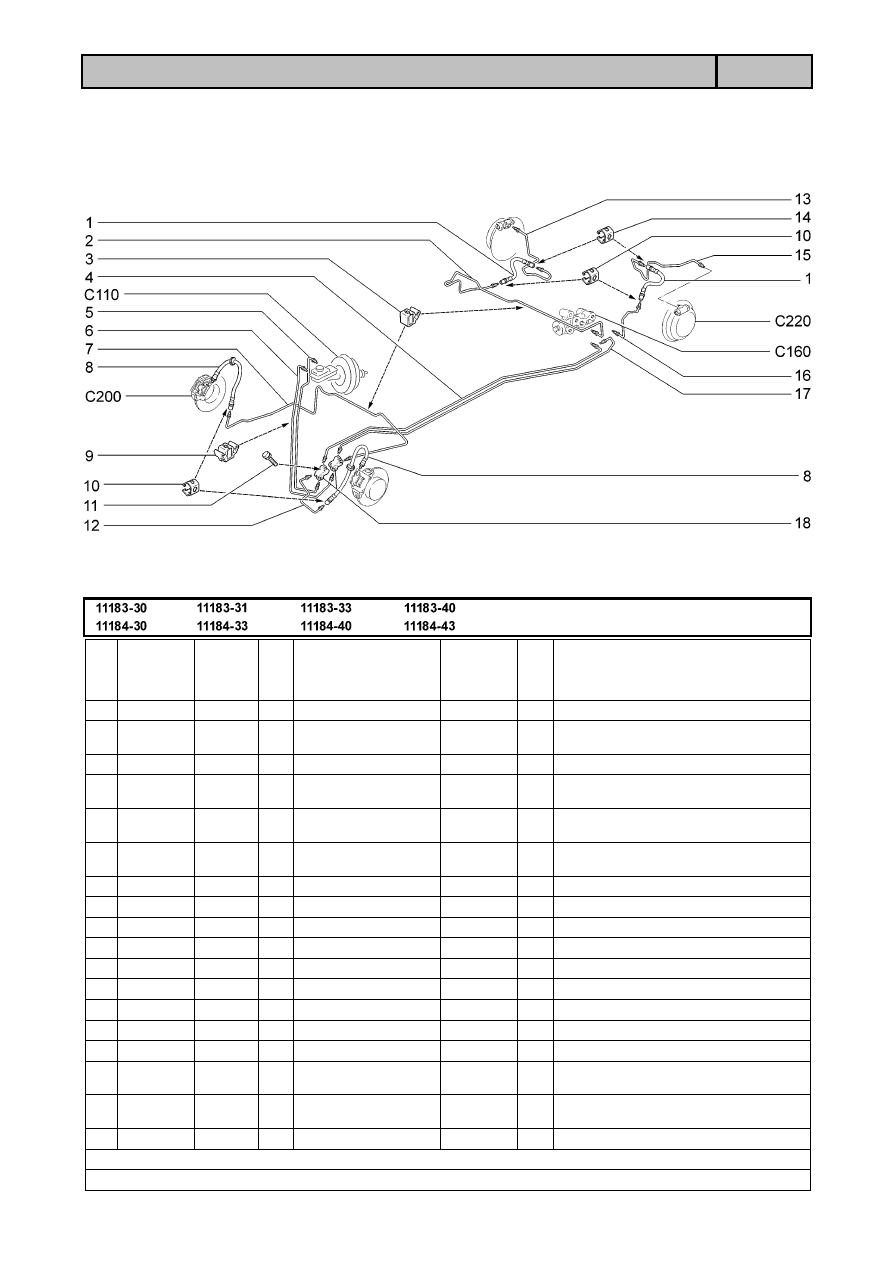

Привод гидротормозов (15,16,115,116)

C121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100350608500  *

2

Шланг гибкий заднего тормоза

2

+

11180350662010 ~

1

Трубка к шлангу правого заднего
тормоза

2

+

11180350662011 ~

1

Трубка к шлангу правого заднего
тормоза

3

+

11180350654200

9

Скоба одноместная

4

+

11180350650010 ~

1

Трубка первичного контура главного
цилиндра

4

+

11180350650011 ~

1

Трубка первичного контура главного
цилиндра

5

+

11180350651010 ~

1

Трубка вторичного контура главного
цилиндра

5

+

11180350651011 ~

1

Трубка вторичного контура главного
цилиндра

6

+

11180350654010 ~

1

Трубка к правому переднему тормозу

6

+

11180350654011 ~

1

Трубка к правому переднему тормозу

7

+

11180350606010 **

2

Шланг гибкий переднего тормоза

8

11180350607300

4

Скоба крепления тормозного шланга

9

+

11180350655010 ~

1

Трубка к левому переднему тормозу

9

+

11180350655011 ~

1

Трубка к левому переднему тормозу

10

+

11180350656000 ~

1

Трубка правая

10

+

11180350656001 ~

1

Трубка правая

11

+

11180350657000 ~

1

Трубка левая

11

+

11180350657001 ~

1

Трубка левая

12

+

11180350655800

2

Втулка шумоизоляционная

13

+

00001000291790

2

Хомут 20 ленточный

C5

Привод гидротормозов (15,16,115,116)

C121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

14

+

11180350664000  *

1

Трубка к правому заднему тормозу

15

11180350607300  *

2

Скоба крепления тормозного шланга

16

+

11180350665000  *

1

Трубка к левому заднему тормозу

17

+

11180350663010 ~

1

Трубка к шлангу левого заднего
тормоза

17

+

11180350663011 ~

1

Трубка к шлангу левого заднего
тормоза

*  входит в состав 11180291400211 (D310)

**  входит в состав 11180350101400, 11180350101500 (С210)

C6

Привод регулятора давления

C130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21080351212200

1

Рычаг упругий привода

2

+

21080351201600

1

Рычаг привода с кронштейном

3

+

21080351211700

1

Фиксатор рычага

4

+

00001003820021

1

Болт М5х10 с пружинной шайбой

5

+

21080110714800

1

Шайба 8 стопорная

6

+

21080351214100

1

Шайба

7

+

21080351213200

1

Серьга привода

8

+

21080351212800

1

Скоба серьги

C7

Гидроагрегат АБС и датчики скорости колес

(15,16,115,116)

C141

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21010110402200

1

Скоба (лонжерон передний правый)

2

+

11180353843200

3

Скоба

3

+

11180353835000

2

Датчик скорости переднего колеса

4

+

11180353801001

1

Гидроагрегат АБС

5

+

11180353832400

1

Демпфер гидроагрегата

6

+

11180353830000

1

Кронштейн гидроагрегата

7

+

21100100125900

2

Болт

8

+

00001002646701

2

Шайба 8

9

+

11180353843600

2

Скоба колодки датчика скорости
колеса

10

+

00001004567780

1

Хомут 126,5 (трубка к шлангу левого
заднего тормоза)

11

+

21700353843400

2

Кронштейн жгута датчика скорости

12

+

00001003824111

2

Болт М6х12 с пружинной шайбой

13

+

11180353840800

4

Болт

14

+

11180353837000

2

Датчик скорости заднего колеса

15

+

00001003825621 ***

2

Болт М8х16 с пружинной шайбой

16

+

11180353841000 ~ *

1

Кронштейн датчика скорости
переднего колеса правый

16

+

11180353841002 ~ *

1

Кронштейн датчика скорости
переднего колеса правый

16

+

11180353841100 ~ **

1

Кронштейн датчика скорости
переднего колеса левый

16

+

11180353841102 ~ **

1

Кронштейн датчика скорости
переднего колеса левый

*  входит в состав 11180290102210, 11186290102211, 11190290102210, 11196290102210 (D200)

*  входит в состав 11180290102310,11186290102311, 11190290102310, 11196290102310 (D200)

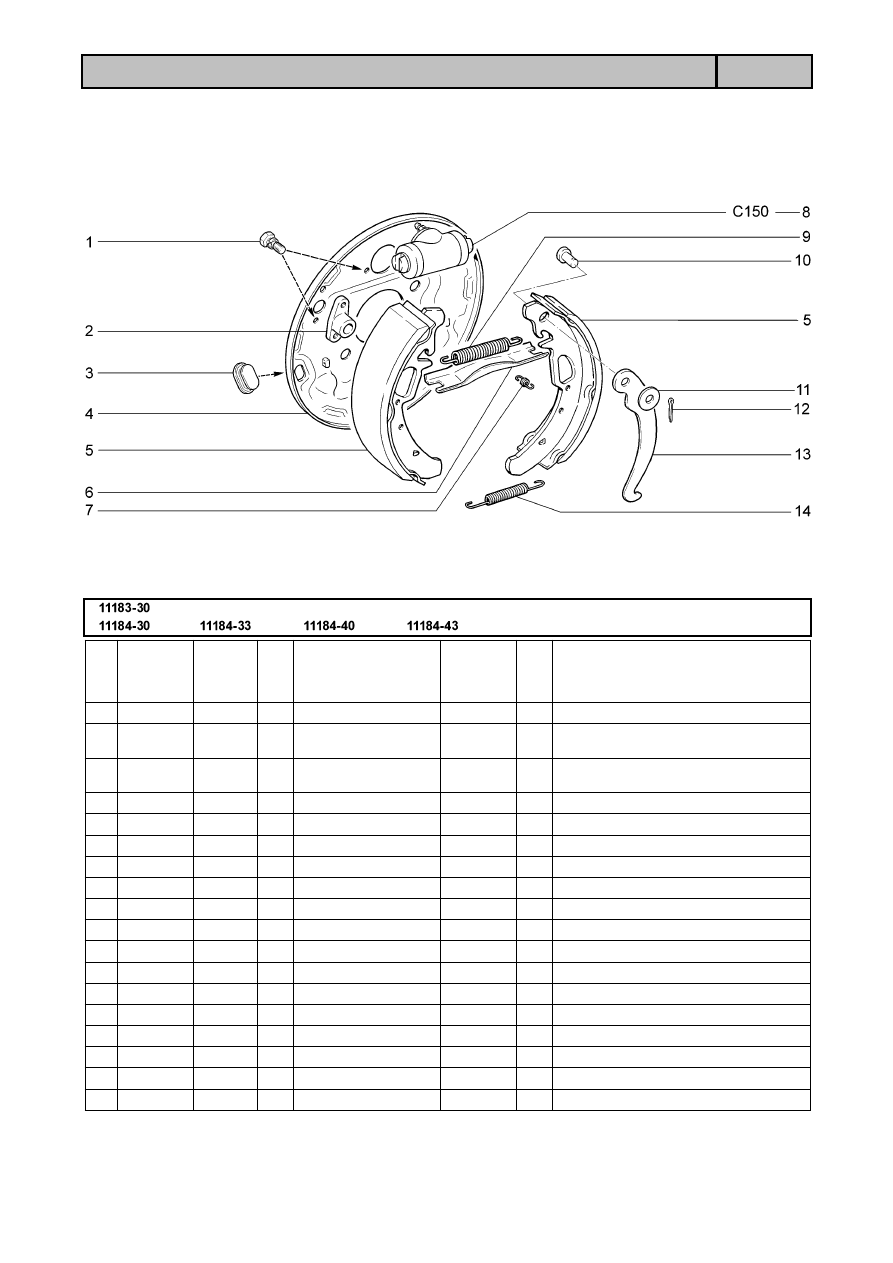

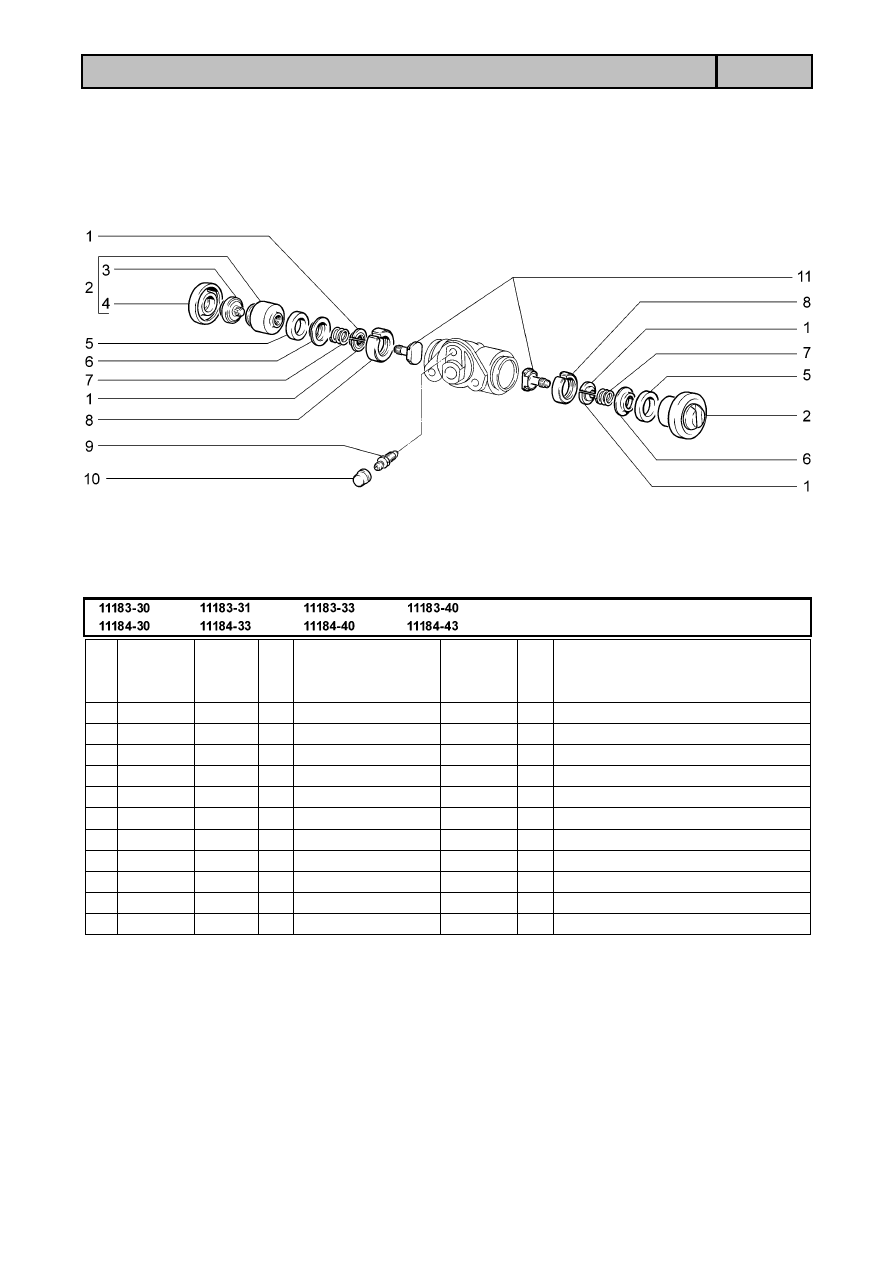

C8

Цилиндр колесный заднего тормоза

C150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

21050350204800

4

Сухарь

2

+

21050350205001

2

Поршень колесного цилиндра

3

21050350205610

2

Упор колодок

4

+

21010350205801

2

Колпак защитный

5

+

21010350205101

2

Кольцо уплотнительное

6

21050350205400

2

Чашка

7

21050350205300

2

Пружина

8

21050350204300

2

Кольцо

9

+

21010160259101

1

Штуцер шланга

10

+

21010160259200

1

Колпачок штуцера

11

21050350204400

2

Винт стопорный

C9

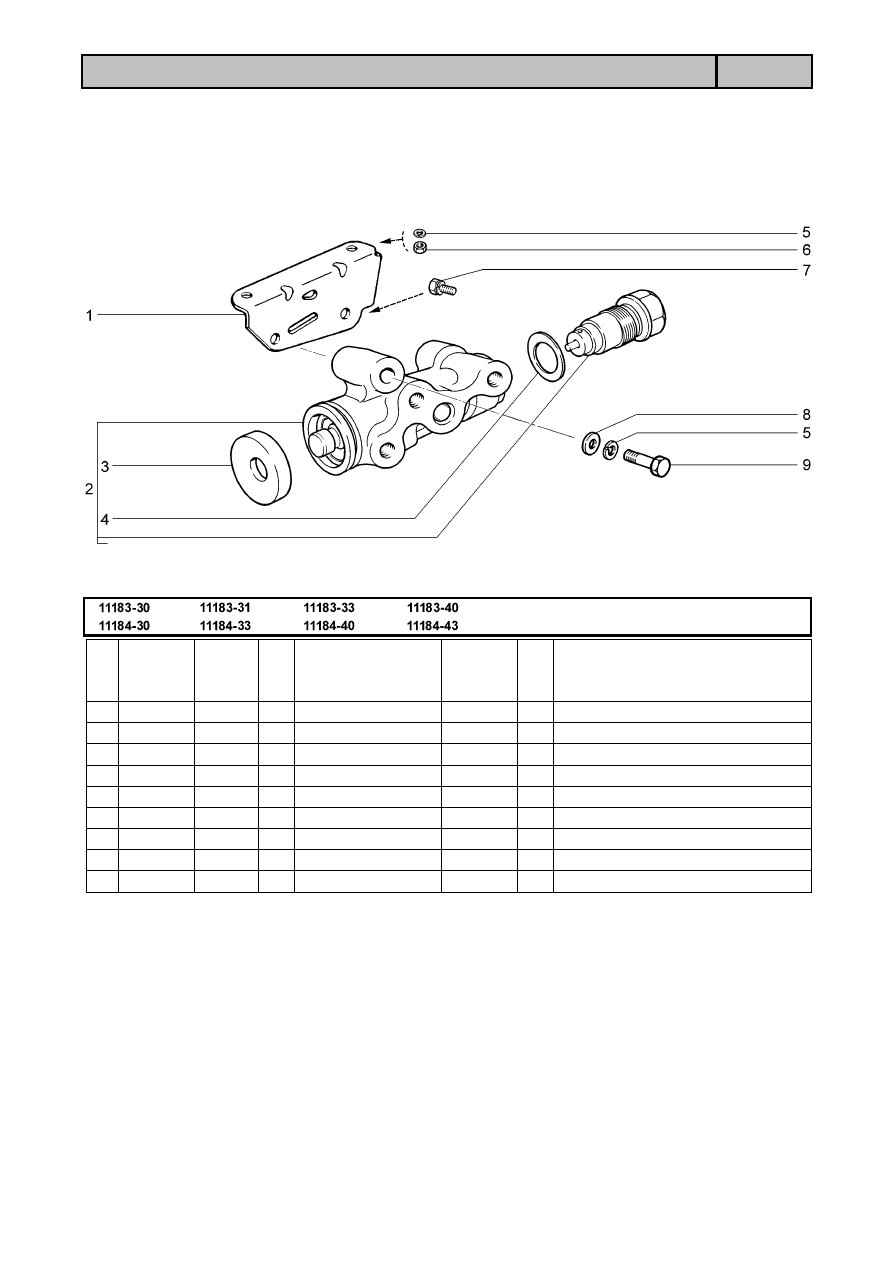

Регулятор давления тормозов

C160

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21080351212000

1

Кронштейн регулятора давления

2

+

21080351201000

1

Регулятор давления

3

+

21010160255000

1

Колпачок защитный

4

+

21080351211500

1

Прокладка

5

+

00001000516670

3

Шайба 8 пружинная

6

+

00001006100821

2

Гайка М8

7

+

00001003825521

1

Болт М8х14 с пружинной шайбой

8

+

00001000519601

1

Шайба 8

9

+

00001006044221

1

Болт М8х50

C10

Привод стояночного тормоза

C170

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21140532538800

3

Винт самонарезающий

2

+

11180350804010

1

Чехол защитный рычага ручного
привода тормоза

3

+

00001003838121

2

Болт М8х20 с зубчатым буртиком

4

+

11180350801000

1

Рычаг ручного привода тормоза с
тягой

5

+

21230350801200

1

Рычаг ручного привода тормоза

6

+

21100350803900

1

Кнопка рычага тормоза

7

+

00001001064076

1

Скоба 8 стопорная

8

+

21080350807100

1

Тяга привода ручного тормоза

9

+

21080350807300

1

Ось тяги

10

+

11180350804510

1

Кронштейн крепления защитного
чехла

11

+

21080350804600

1

Чехол защитный тяги

12

+

21080350807510

1

Уравниватель троса

13

+

00001000519601

1

Шайба 8

14

+

00001006100811

1

Гайка М8

15

+

00001006102311

1

Гайка М8 низкая

16

+

11180350818001 *

2

Трос привода

17

+

21080350821420 *

2

Скоба троса

18

+

00001002605370 *

2

Шайба 6 стопорная

19

+

00001005896211 *

2

Гайка М6

*  входит в состав 11180291400201, 11180291400211 (D310)

C11

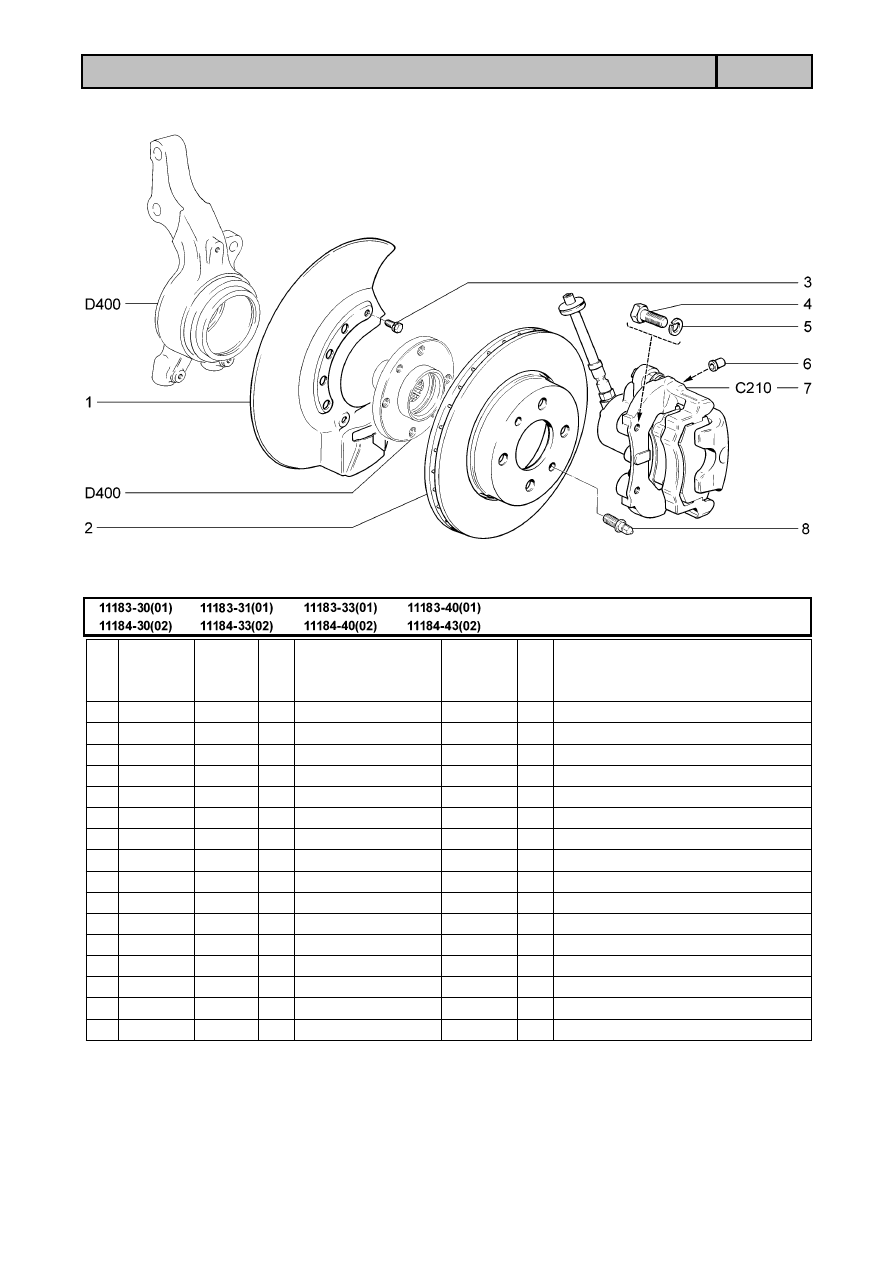

Тормоза передние

C200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21120350114600

1

Кожух защитный правый

1

+

21120350114700

1

Кожух защитный левый

2

+

21100350107001 ~

(01)

2

Диск переднего тормоза

2

+

21100350107002 ~

(01)

2

Диск переднего тормоза

2

+

21120350107000 ~

(02)

2

Диск переднего тормоза

2

+

21120350107001 ~

(02)

2

Диск переднего тормоза

2

+

21120350107002 ~

(02)

2

Диск переднего тормоза

3

+

00001003824111

6

Болт М6х12 с пружинной шайбой

4

+

00001005970730

4

Болт М10х1,25х25

5

+

00001000516870

4

Шайба 10 пружинная

6

+

21010160259200

2

Колпачок штуцера шланга

7

+

11180350101200

(01)

1

Тормоз передний правый

7

+

11180350101210

(02)

1

Тормоз передний правый

7

+

11180350101300

(01)

1

Тормоз передний левый

7

+

11180350101310

(02)

1

Тормоз передний левый

8

+

21120310108200

4

Штифт направляющий

C12

Элементы передних тормозов

C210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21080350103300

4

Болт

2

+

21080350103200

4

Шайба стопорная

3

+

21080350101800

4

Палец направляющий

4

+

21080350101900

4

Чехол защитный

5

+

21100350108000 *

4

Колодка

6

+

11180350101400

1

Суппорт правый в сборе

6

+

11180350101500

1

Суппорт левый в сборе

7

+

21080350103001

4

Болт

8

+

21080350103901

4

Шайба болта

9

+

00001000284460

2

Прокладка

10

+

21080350106300

2

Кольцо уплотнительное

11

+

21010160259101

2

Штуцер шланга

12

+

21010350105100

2

Кольцо уплотнительное

13

+

21080350105800

2

Колпачок защитный

14

+

21080350105700

2

Кольцо стопорное

15

+

21100350101701

2

Суппорт переднего тормоза

16

+

21100350115500

(01)

2

Направляющая колодок

16

+

21120350115500

(02)

2

Направляющая колодок

17

+

21080350117001

4

Ось пружины

18

+

21080350116600

4

Пружина

+

21100350108900

1

Комплект 4х тормозных колодок

*  входит в комплект 21100350108900

C13

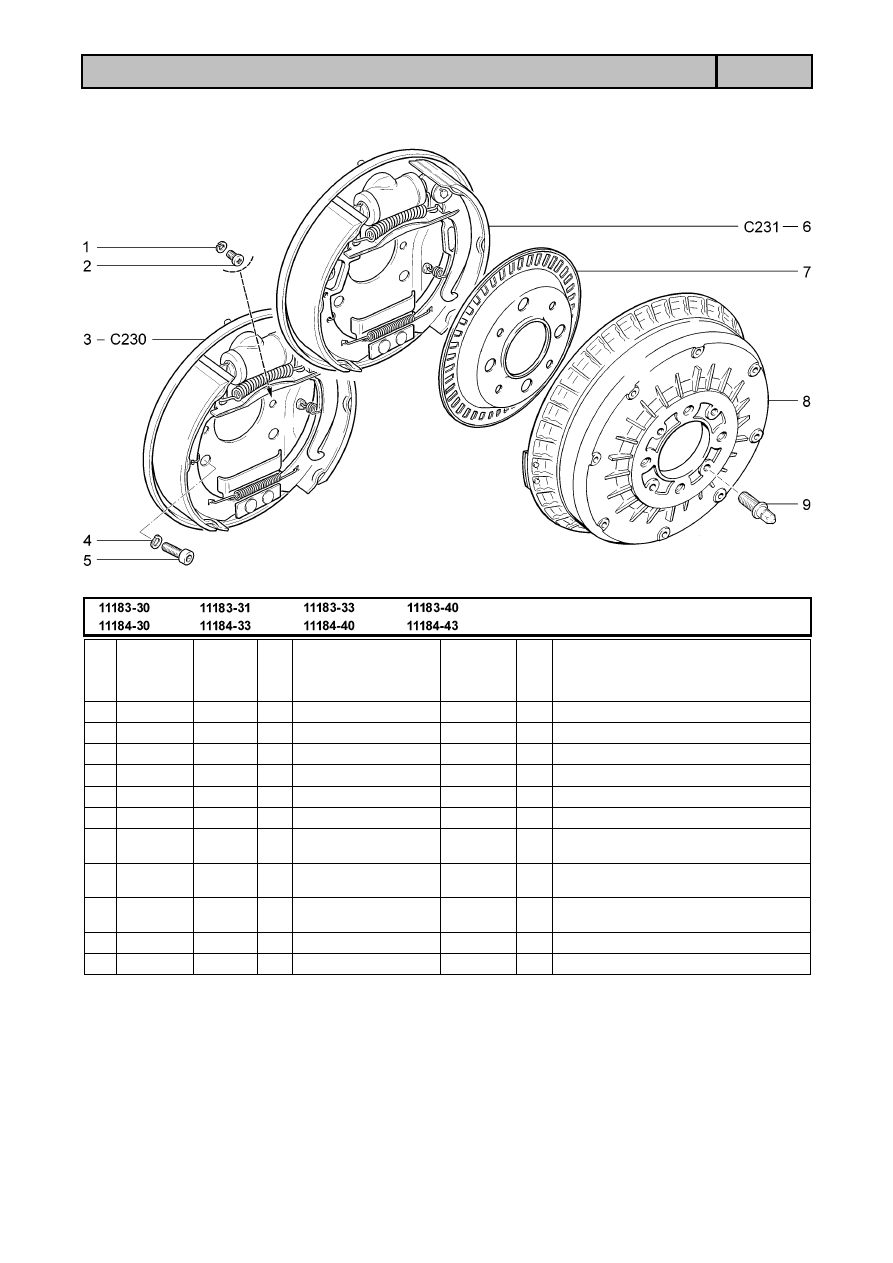

Тормоза задние в сборе

C220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001000516470

2

Шайба 6 пружинная

2

+

00001003275901

2

Винт М6х10

3

+

21080350201011

1

Тормоз задний правый

3

+

21080350201111

1

Тормоз задний левый

4

+

00001000516870

8

Шайба 10 пружинная

5

+

11180350211200

8

Болт

6

+

11180350201011

(15,16,

115,116)

1

Тормоз задний правый

6

+

11180350201111

(15,16,

115,116)

1

Тормоз задний левый

7

+

11180353840000

(15,16,

115,116)

2

Ротор заднего колеса

8

+

21080350207000

2

Барабан тормозной

9

+

21120310108200

4

Штифт направляющий

C14

Тормоза задние

C230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001003824121

4

Болт М6х12 с пружинной шайбой

2

+

21080350201210

1

Щит тормоза правый

2

+

21080350201310

1

Щит тормоза левый

3

+

21080350201901

2

Заглушка щита

4

+

21080350209001

4

Колодка

5

+

21080350203500

2

Пружина верхняя

6

+

21080350703600

1

Планка разжимная правая

6

+

21080350703700

1

Планка разжимная левая

7

+

21080350203300

4

Пружина направляющая

8

+

21050350204000

2

Цилиндр колесный

9

+

21010350703800

2

Ось рычага

10

+

00001002638601

2

Шайба 10

11

+

00001000734301

2

Шплинт 2х20

12

+

21080350703400

1

Рычаг правый

12

+

21080350703500

1

Рычаг левый

13

+

21080350203800

2

Пружина нижняя

C15

Тормоза задние (15,16,115,116)

C231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001003824121

6

Болт М6х12 с пружинной шайбой

2

+

11180353841601 ~

2

Кронштейн датчика скорости заднего
колеса

2

+

11180353841602 ~

2

Кронштейн датчика скорости заднего
колеса

3

+

21080350201901

2

Заглушка щита

4

+

11180350201211

1

Щит тормоза правый

4

+

11180350201311

1

Щит тормоза левый

5

+

11180350209010

4

Колодка

6

+

21080350703600

1

Планка разжимная правая

6

+

21080350703700

1

Планка разжимная левая

7

+

21080350203300

4

Пружина направляющая

8

+

21050350204000

2

Цилиндр колесный

9

+

21080350203500

2

Пружина верхняя

10

+

21010350703800

2

Ось рычага

11

+

00001002638601

2

Шайба 10

12

+

00001000734301

2

Шплинт 2х20

13

+

21080350703400

1

Рычаг правый

13

+

21080350703500

1

Рычаг левый

14

+

21080350203800

2

Пружина нижняя

D1

Колонка рулевая

D100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180340306500

1

Кожух облицовочный верхний

2

11186340317200

1

Кронштейн промежуточный

3

+

00001003838121

3

Болт М8х20 с зубчатым буртиком

4

+

11186345000802 ~

1

Усилитель электромеханический с
кронштейнами в сборе

5

+

11186345000800 ~

1

Усилитель электромеханический с
кронштейнами в сборе

6

+

21230340113800

1

Болт крепления накидной вилки

7

+

21230340108500

1

Шарнир карданный

8

+

11186342209200

1

Вал карданный с шарниром

9

+

00001006100821

3

Гайка М8

10

+

00001000516670

3

Шайба 8 пружинная

11

+

00001006042631

2

Болт М8х35

12

+

11180340205000  !

1

Включатель сигнала

12

+

11183340205000  !!

1

Включатель сигнала

13

+

21100340213600

1

Гайка

14

+

11180340201500  ~ ! (01)(0210)

1

Колесо рулевое

14

+

11183340201801 ~ !! (01)(0210)

1

Колесо рулевое

15

+

00001003832201

4

Гайка М8 с зубчатым буртиком

16

+

21100340320400

1

Кольцо уплотнительное

17

+

00001007670107

2

Винт 4,3х12,7 самонарезающий

18

+

11180340307200

1

Кожух облицовочный нижний

19

+

00001003311201

2

Винт М5х20

20

+

00001000519301

3

Шайба 5

21

+

21140532538800

3

Винт самонарезающий

11180340201500  !  11180340205000

11183340201801  !!  11183340205000
