LADA KALINA 1117. Каталог деталей и сборочных единиц - часть 15





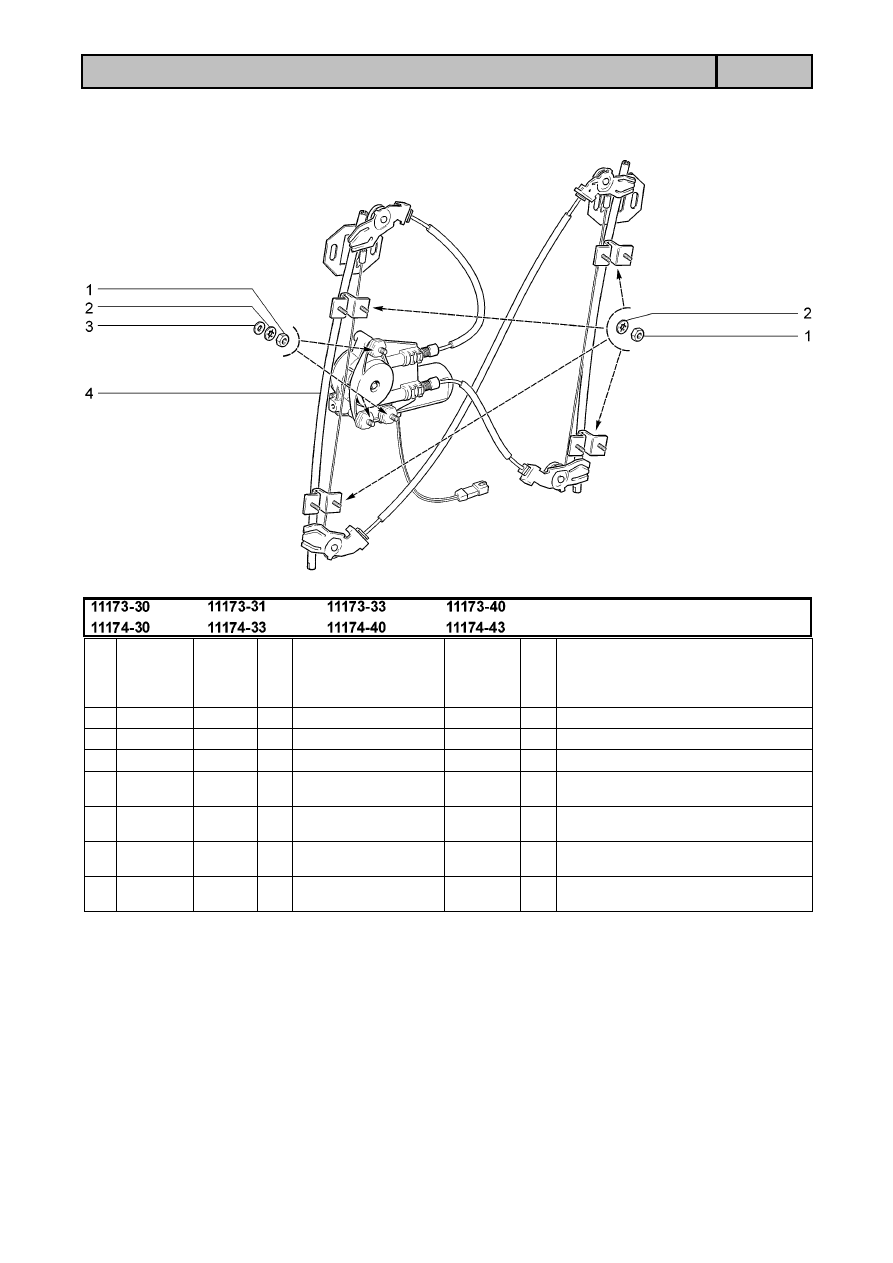

M52

Стеклоподъемники передних дверей

M360

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0058962&11

22 Гайка М6

2

+

00001&0026053&71

22 Шайба 6 стопорная

3

00001&0026397&01

6

Шайба 6

4

+

11180&6104008&00 ~ (!)

1

Электростеклоподъемник передней
двери правый

4

+

11180&6104008&22  ~

1

Электростеклоподъемник передней
двери правый

4

+

11180&6104009&00 ~ (!)

1

Электростеклоподъемник передней
двери левый

4

+

11180&6104009&22  ~

1

Электростеклоподъемник передней
двери левый

M53

Стеклоподъемники задних дверей

M370

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&6204010&00

1

Стеклоподъемник задней двери
правый

1

+

11180&6204011&00

1

Стеклоподъемник задней двери левый

2

21100&6104192&01

2

Втулка распорная

3

+

21050&6104072&00

2

Розетка ручки стеклоподъемника

4

+

21080&6104066&00

2

Облицовка ручки двери

5

+

21080&6104064&01

2

Ручка стеклоподъемника

6

+

00001&0025991&70

6

Шайба 5 стопорная

7

+

00001&0058964&11

6

Гайка М5

8

+

00001&0026053&71

6

Шайба 6 стопорная

9

+

00001&0058962&11

6

Гайка М6

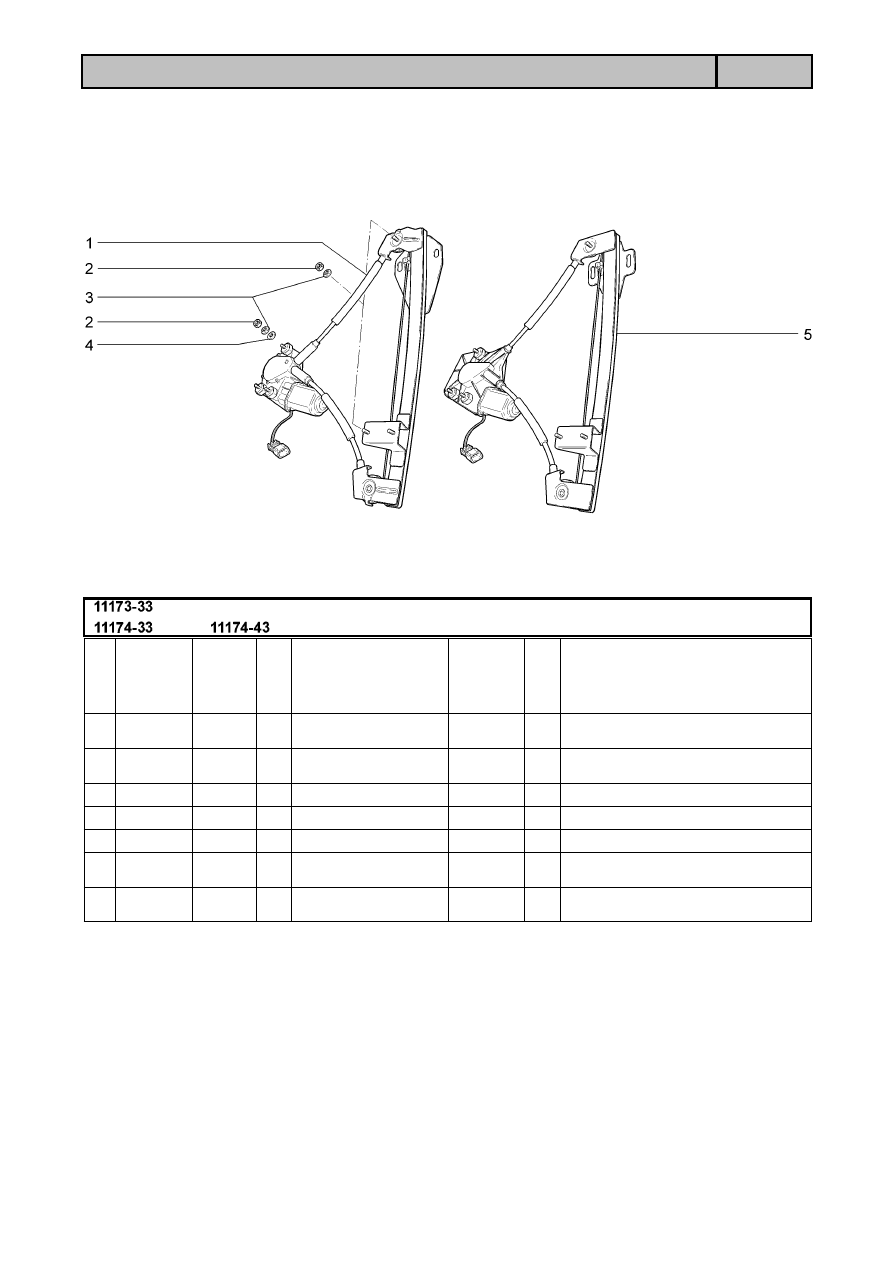

M54

Стеклоподъемники задних дверей

M371

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&6204008&22 ~

1

Электростеклоподъемник задней
двери правый

1

+

11180&6204009&22 ~

1

Электростеклоподъемник задней
двери левый

2

+

00001&0058962&11

6

Гайка М6

3

+

00001&0026053&71

6

Шайба 6 стопорная

4

+

00001&0026397&01

3

Шайба 6

5

+

11180&6204008&00  ~ (!)

1

Электростеклоподъемник задней
двери правый

5

+

11180&6204009&00  ~ (!)

1

Электростеклоподъемник задней
двери левый

M55

Окна

M380

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&5206062&00

1

Окантовка стекла ветрового окна

2

+

11180&5206016&05

1

Стекло ветрового окна

3

+

11170&6303072&00

1

Окантовка стекла окна двери задка

4

+

11170&6303014&05

1

Стекло окна двери задка

5

+

11170&5403124&01

1

Окантовка окна боковины правая

5

+

11170&5403125&01

1

Окантовка окна боковины левая

6

+

11170&5403052&05

1

Стекло окна боковины правое

6

+

11170&5403053&05

1

Стекло окна боковины левое

M56

Дверь задка

M390

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11190&6306026&00

2

Прокладка подвижного звена петли

2

+

11190&6306010&00

2

Петля двери задка

3

+

11190&6306034&00

2

Прокладка неподвижного звена петли

4

+

00001&0038364&21

14 Болт М6х16

5

+

11190&6306096&00

2

Пластина крепления петли

6

+

21080&6302015&00

6

Кнопка

7

+

11170&6302014&00

1

Обивка двери задка

8

+

11190&6302212&00

1

Ручка двери задка внутренняя

9

+

00001&0032766&07

2

Винт М6х25

10

+

11170&6307024&00

1

Уплотнитель проема двери задка

11

+

21120&8231015&00

2

Газовый упор двери задка

12

+

21080&6308134&00

4

Палец шарнира

13

+

00001&0025983&71

4

Шайба 8 стопорная

14

+

11170&6306310&00

1

Кронштейн упора двери задка правый

14

+

11170&6306311&00

1

Кронштейн упора двери задка левый

15

+

11170&6300020&00

1

Дверь задка

16

+

11170&6301014&00

1

Панель двери задка наружная

17

+

21080&8402214&01

2

Буфер

18

21100&6107032&10

1

Трубка соединительная

M57

Замок двери задка и фиксатор

M395

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&5606075&00

1

Прокладка привода замка

2

+

00001&0038318&01

2

Гайка М5 с зубчатым буртиком

3

+

00001&0025982&71

2

Шайба 6 стопорная

4

+

11170&6305460&10  ~

1

Тяга привода замка двери задка

4

+

11170&6305460&11  ~

1

Тяга привода замка двери задка

5

+

21230&6105204&00

1

Фиксатор двери задка

6

+

21230&6105222&00

1

Прокладка фиксатора замка двери

7

+

11190&6305070&00

1

Привод замка двери задка

8

+

21230&6105420&00  *

1

Цилиндр выключения замка двери

9

+

11190&6305110&10

1

Пластина крепления замка двери
задка

10

+

11190&6305010&00

1

Замок двери задка

11

+

21080&6105266&00

2

Винт крепления замка двери задка

12

+

21080&6105268&00

2

Винт крепления фиксатора замка
двери задка

* & входит в 11180&6105006&10

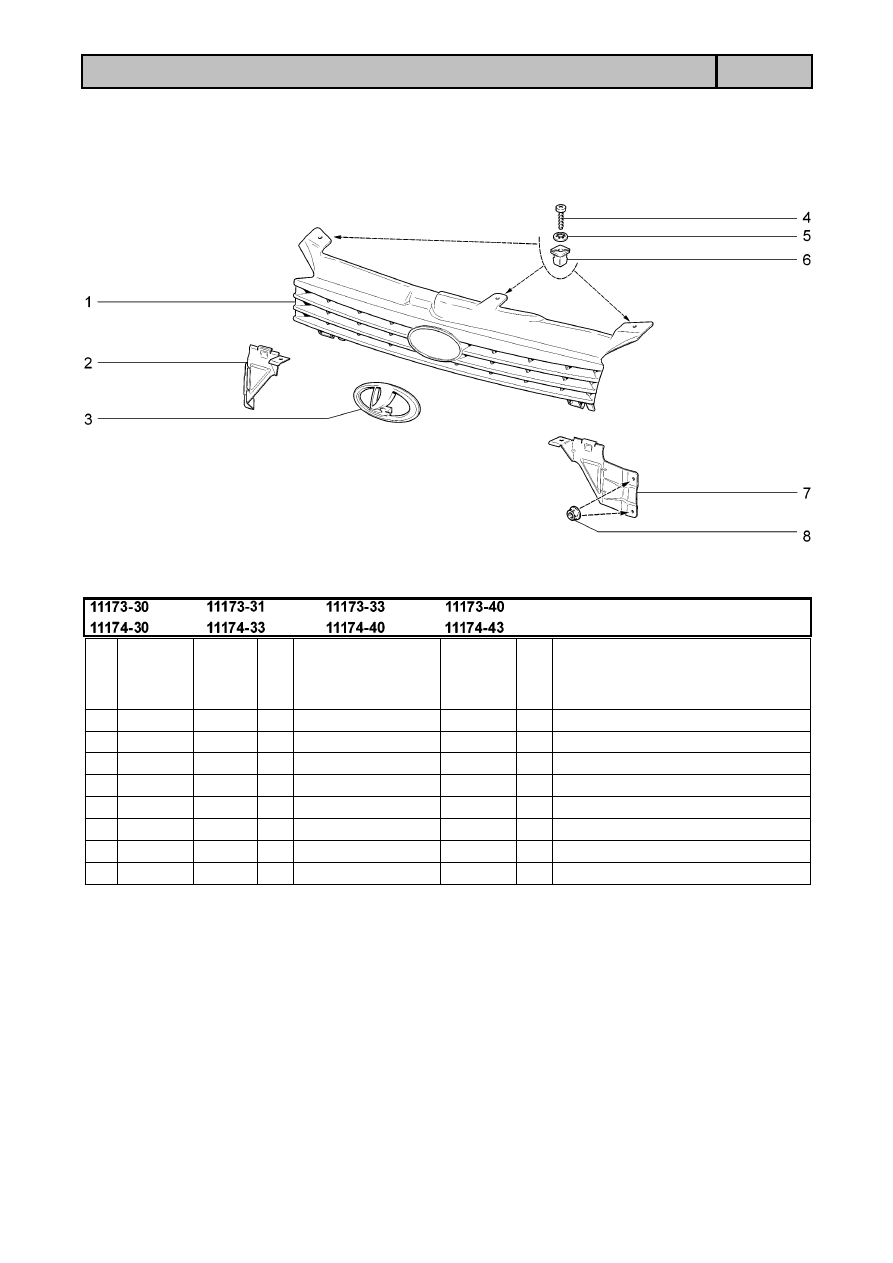

M58

Облицовка радиатора

M400

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8401014&00

1

Облицовка радиатора

2

+

11180&8401034&00

1

Кронштейн  правый

3

+

11180&8212060&00

1

Знак заводской

4

+

00001&0076724&01

3

Винт 5,6х22,2 самонарезающий

5

+

00001&0025990&71

3

Шайба 6 стопорная

6

+

21110&8101482&00

3

Втулка

7

+

11180&8401035&00

1

Кронштейн  левый

8

+

00001&0038321&01

4

Гайка М6 с зубчатым буртиком

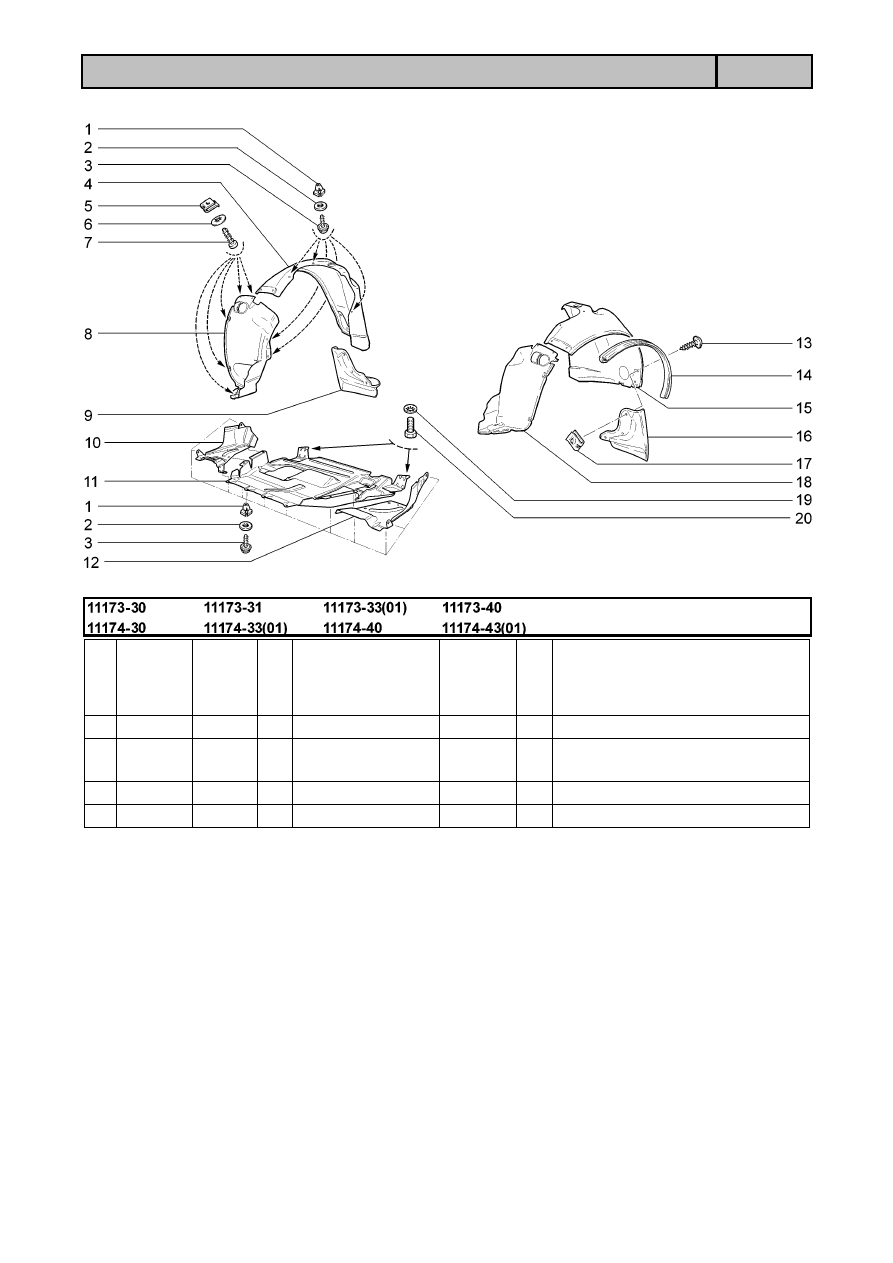

M59

Щитки

M410

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21110&8101482&00

20 Втулка

2

+

00001&0026444&01

10 Шайба 6

3

+

00001&0051873&01

20 Винт 5,6х16

4

+

11180&8403362&00

1

Щиток переднего крыла правый

5

+

21010&8109137&00

10 Гайка пружинная

6

+

00001&0025991&77

12 Шайба 5 стопорная

7

+

00001&0076703&07

10 Винт 4,3х15,9 самонарезающий

8

+

11180&8403602&00

1

Кожух защитный переднего крыла
правый

9

+

11180&8403512&00

1

Фартук переднего крыла правый

10

+

11180&2802010&10

(01)

1

Брызговик двигателя правый с
шумоизоляцией в сборе

10

+

11180&2802022&10

1

Брызговик двигателя правый

11

+

11180&2802024&10

(01)

1

Брызговик двигателя средний с
шумоизоляцией в сборе

11

+

11180&2802034&10

1

Брызговик двигателя средний

12

+

11180&2802011&10

(01)

1

Брызговик двигателя левый с
шумоизоляцией в сборе

12

+

11180&2802023&10

1

Брызговик двигателя левый

13

+

11180&8403542&00

6

Винт крепления переднего фартука

14

11180&8403370&00

2

Уплотнитель щитка

15

+

11180&8403363&00

1

Щиток переднего крыла левый

16

+

11180&8403513&00

1

Фартук переднего крыла левый

M60

Щитки

M410

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

17

+

21080&8403068&00

6

Гайка

18

+

11180&8403603&00

1

Кожух защитный переднего крыла
левый

19

+

00001&0025990&70

2

Шайба 6 стопорная

20

+

00001&0009022&21

2

Болт М6х16

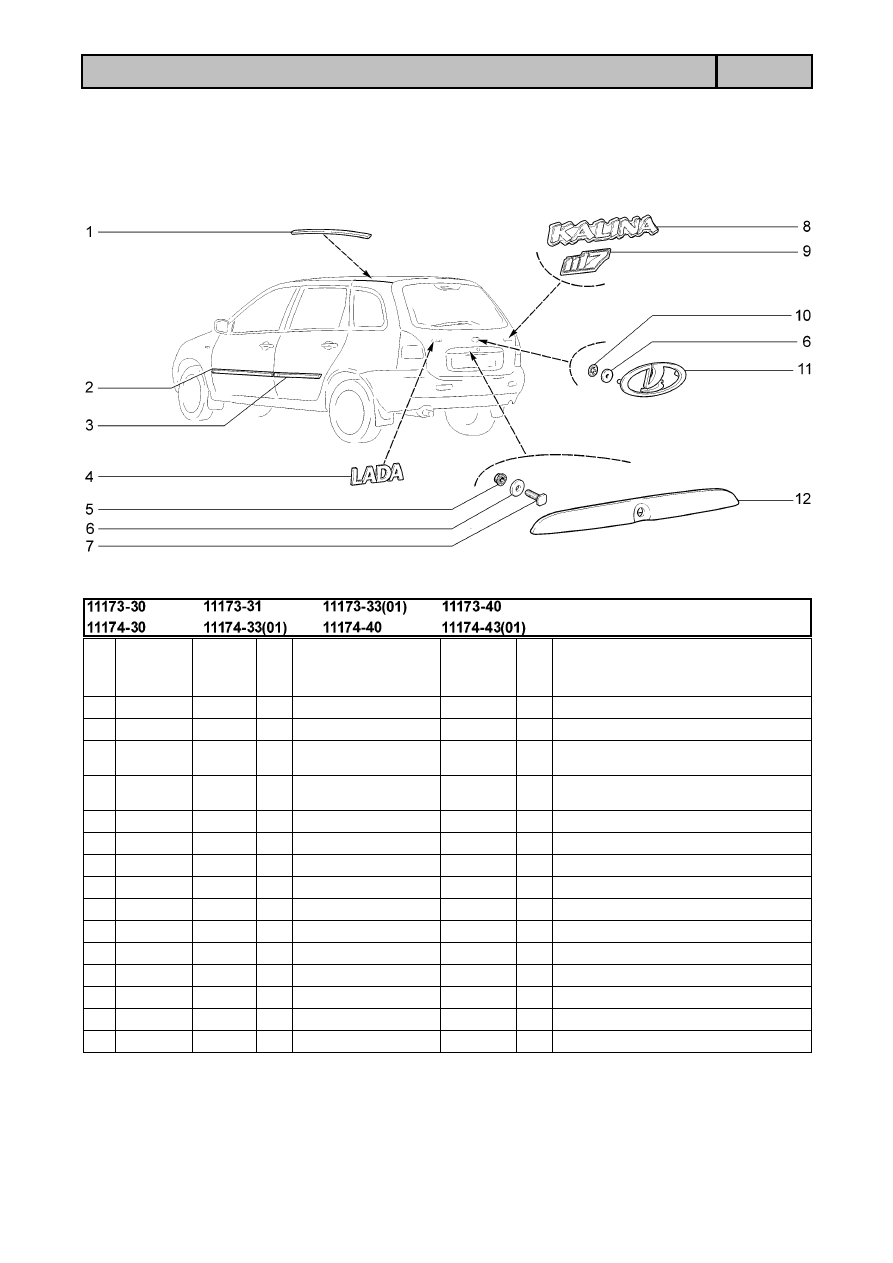

M61

Орнаменты и  накладки облицовочные

M420

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11190&8212294&00

1

Облицовка сточного желоба правая

1

+

11190&8212295&00

1

Облицовка сточного желоба левая

2

+

11186&8212140&00

(01)

1

Молдинг передней двери правый в
сборе

2

+

11186&8212141&00

(01)

1

Молдинг передней двери левый в
сборе

3

+

11186&8212150&00

(01)

1

Молдинг задней  двери правый в сборе

3

+

11186&8212151&00

(01)

1

Молдинг задней двери левый в сборе

4

+

11183&8212211&00

1

Орнамент задка левый

5

+

00001&0038318&01

4

Гайка М5 с зубчатым буртиком

6

+

21010&5605055&00

6

Шайба резиновая

7

+

21030&5325248&00

4

Болт крепления накладки

8

+

11183&8212174&00

1

Орнамент задка правый

9

+

11173&8212174&10

(Exp)

1

Орнамент задка правый

10

+

00001&0041950&76

2

Шайба 4 пружинная

11

+

11180&8212204&10

1

Знак заводской

12

+

11180&8212526&00

1

Накладка крышки багажника

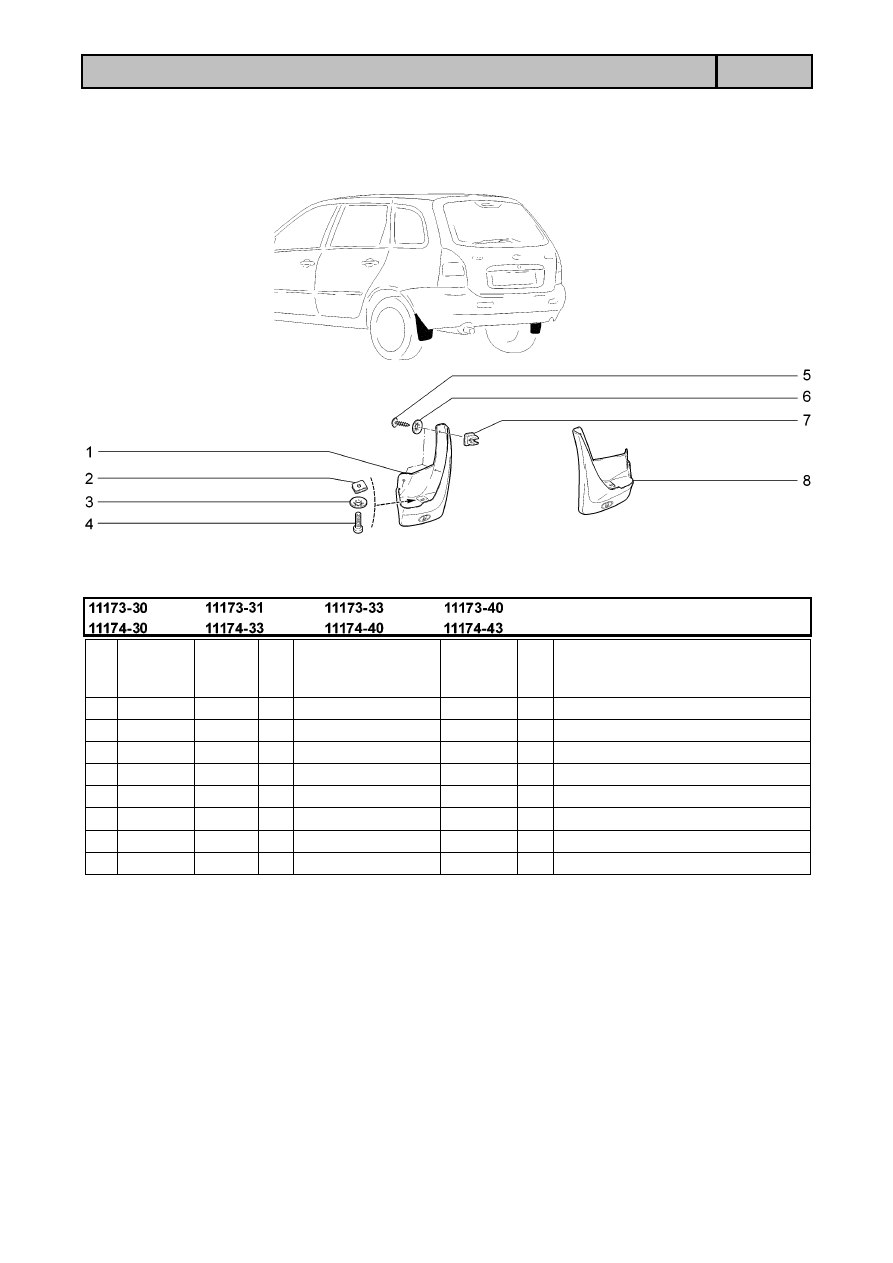

M62

Фартуки

M421

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8404412&00

1

Фартук задний правый

2

+

21010&8109143&00

2

Гайка пружинная

3

+

00001&0025984&71

2

Шайба 8 стопорная

4

+

21080&8109142&00

2

Винт

5

+

11180&8212786&00

6

Винт

6

+

00001&0025990&77

6

Шайба 6 стопорная

7

+

21010&2808020&00

6

Втулка

8

+

11180&8404413&00

1

Фартук задний левый

M63

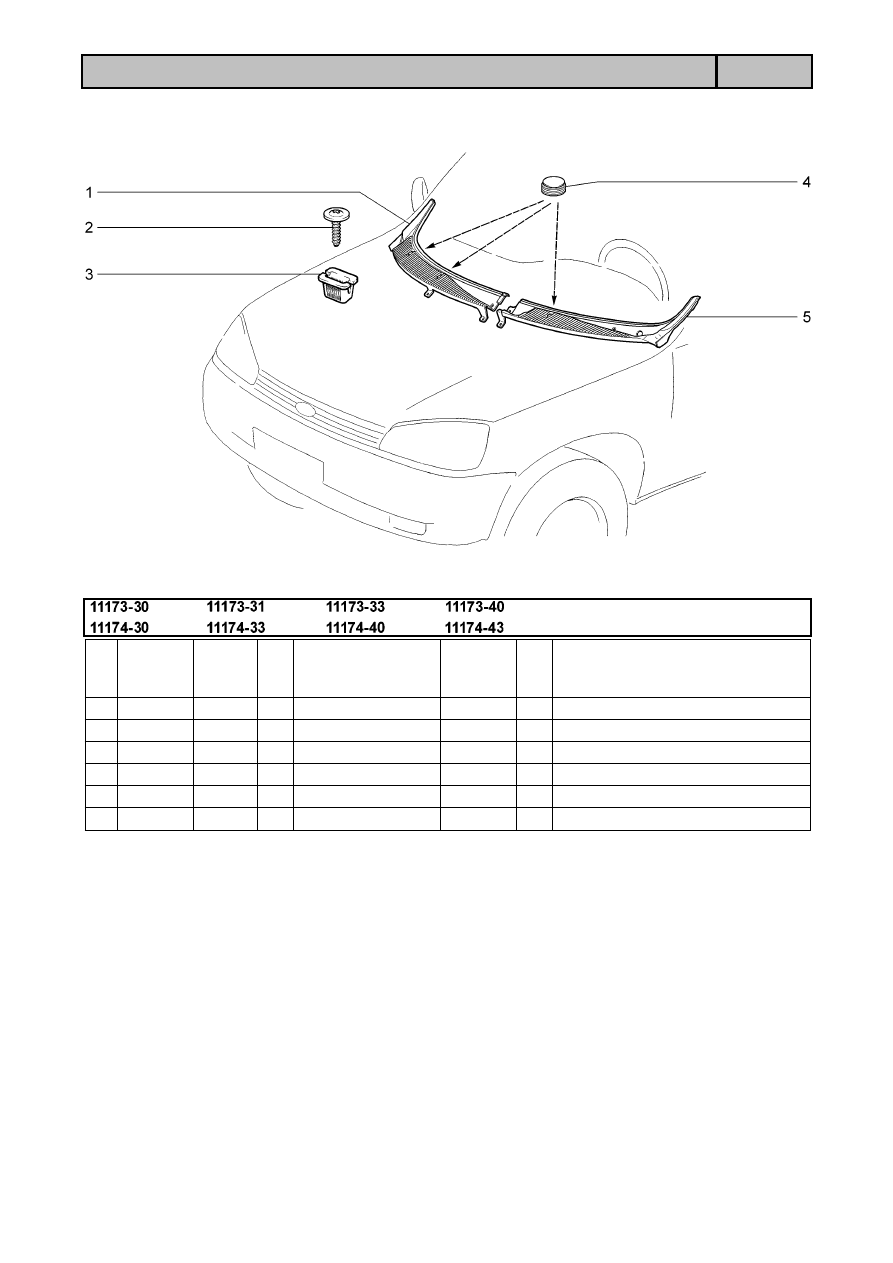

Накладки облицовочные ветрового  окна

M425

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8212734&00

1

Накладка правая

2

+

11180&8212786&00

7

Винт крепления накладки

3

+

11180&8212778&00 ~

7

Втулка крепления накладки

3

+

11180&8212778&01 ~

7

Втулка крепления накладки

4

+

11180&8212772&00

3

Облицовка винта

5

+

11180&8212735&00

1

Накладка левая

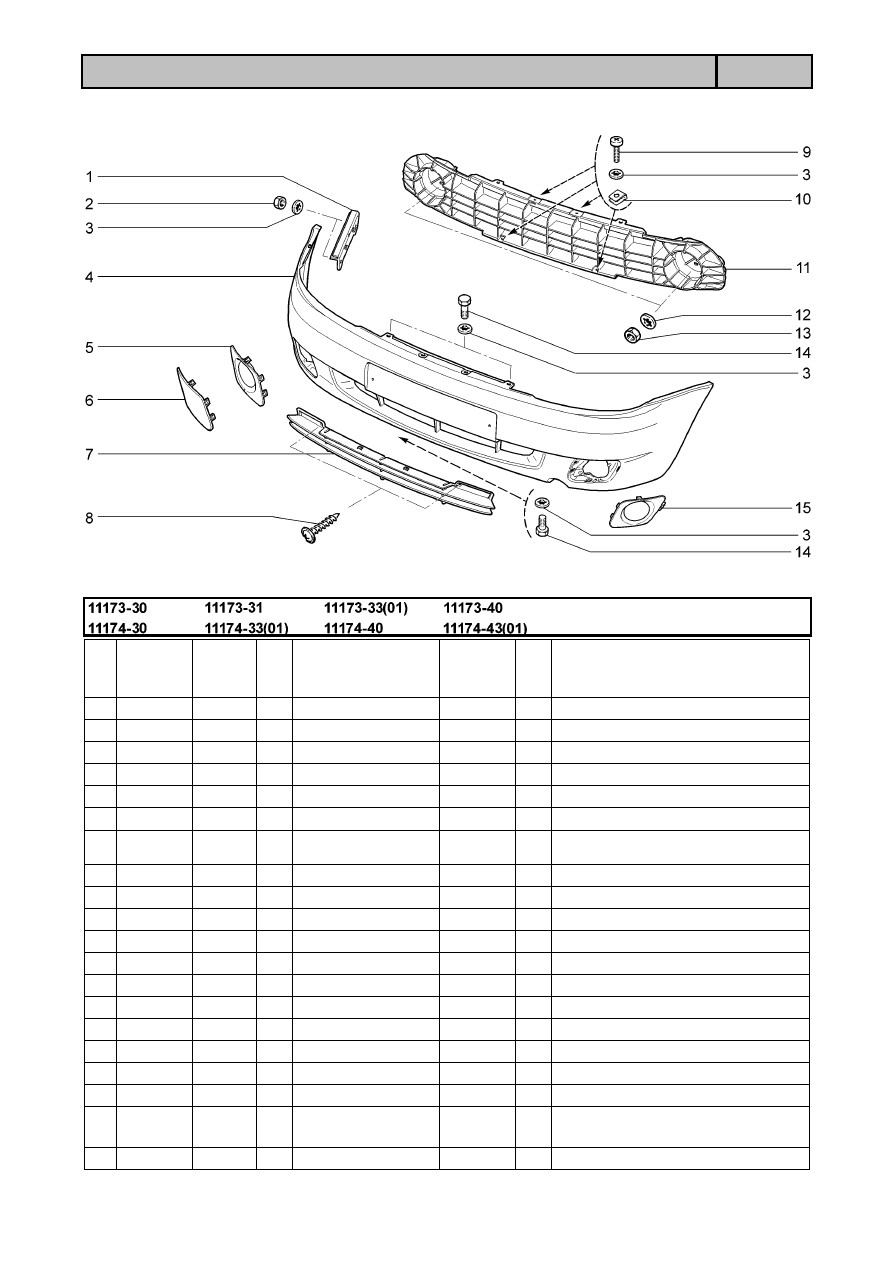

M64

Бампер  передний

M430

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2803036&00

1

Кронштейн переднего бампера правый

1

+

11180&2803037&00

1

Кронштейн переднего бампера левый

2

+

00001&0058962&11

4

Гайка М6

3

+

00001&0025995&71

13 Шайба 6

4

+

11180&2803015&00

1

Бампер передний

4

+

11180&2803015&01

1

Бампер передний грунтованный

5

+

11180&2803196&01

(01)

1

Облицовка бампера под
противотуманную фару правая

5

+

11180&2803196&02

(01)

1

Облицовка бампера (для запчастей)

6

+

11180&2803102&00

1

Заглушка правая

6

+

11180&2803103&00

1

Заглушка левая

7

+

11180&2803058&00

1

Накладка средняя

8

+

21140&5325388&00

2

Винт  самонарезающий

9

+

21030&8109142&00

4

Винт

10

+

21010&8109143&00

4

Гайка пружинная

11

+

11180&2803132&00

1

Балка бампера

12

+

00001&0025984&71

4

Шайба 8 стопорная

13

+

00001&0061008&11

4

Гайка М8

14

+

00001&0009022&21

5

Болт М6х16

15

+

11180&2803197&01

(01)

1

Облицовка бампера под
противотуманную фару левая

15

+

11180&2803197&02

(01)

1

Облицовка бампера (для запчастей)

M65

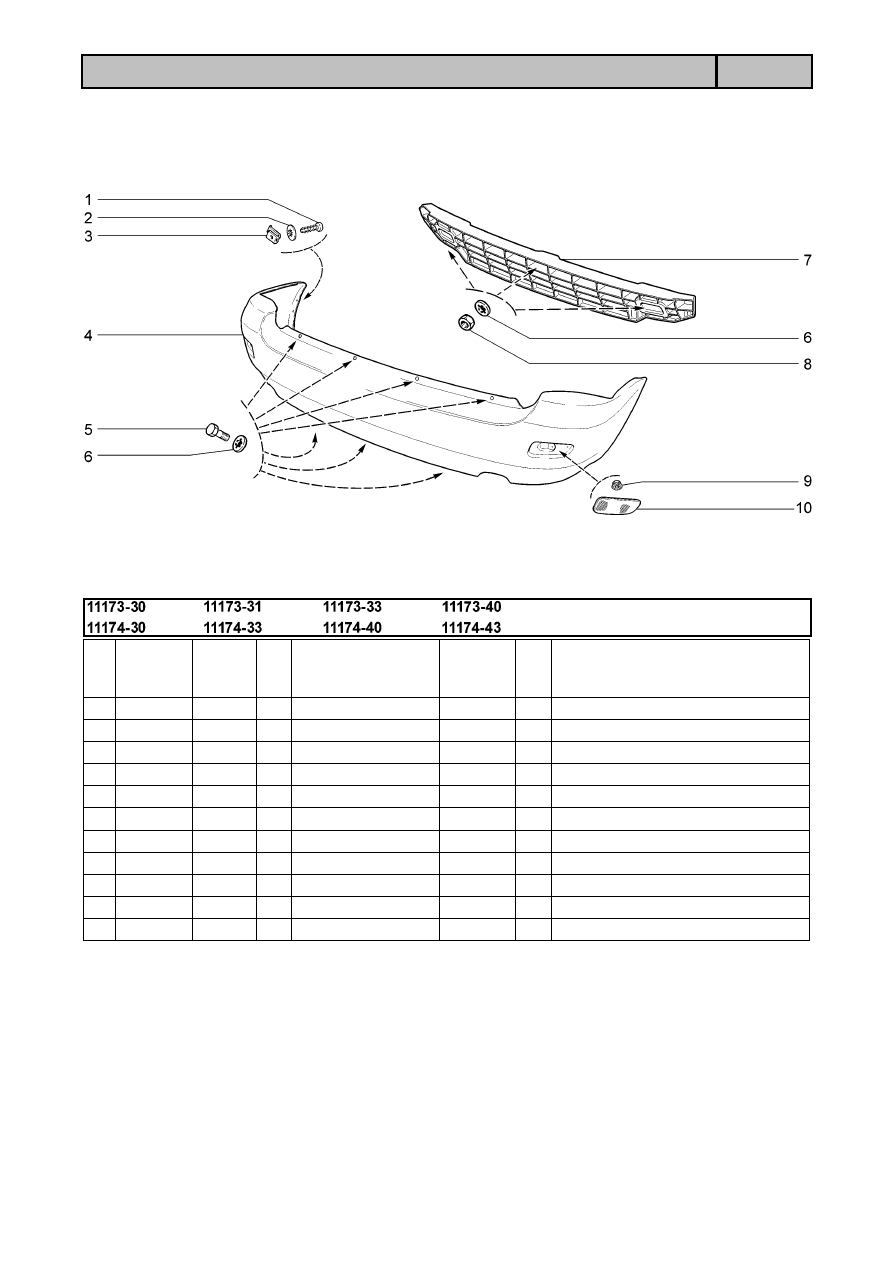

Бампер  задний

M440

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0076711&01

2

Винт 4,9х12,7 самонарезающий

2

+

00001&0025991&71

2

Шайба 5 стопорная

3

+

00001&0041897&76

2

Гайка  10 фланцевая

4

+

11170&2804015&01

1

Бампер задний

5

+

00001&0009022&21

7

Болт М6х16

6

+

00001&0025995&71

10 Шайба 6

7

+

11180&2804142&00

1

Балка заднего бампера

8

+

00001&0058962&21

3

Гайка М 6

9

+

00001&0038318&01

2

Гайка М5

10

+

11190&3716138&00

1

Световозвращатель правый

10

+

11190&3716139&00

1

Световозвращатель левый

Y1

Инструмент шоферский

Y100

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11190&3901450&00

1

Ремень крепления инструмента
водителя

2

+

21100&3105042&00

1

Винт крепления запасного колеса

3

+

11180&3105062&10

1

Диск крепления запасного колеса

4

+

21020&3105064&00

1

Кольцо

5

+

21100&3913200&00

1

Домкрат и ключ с чехлом в сборе

Z1

Схема установки заглушек

Z100

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&5007096&00

4

Заглушка

2

+

21100&5007090&00

2

Заглушка

3

+

21100&5007091&00

4

Заглушка

4

+

21080&8403276&00

2

Заглушка















содержание      ..     13      14      15      16     ..
