LADA KALINA 1117. Каталог деталей и сборочных единиц - часть 14

M36

Двери передние

M300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

16

+

21080&6102053&00

(02)

16 Кнопка

17

+

11180&6202182&00

1

Ручка обивки двери правая

18

+

11180&6202192&00

1

Заглушка верхняя правая

19

+

11180&6202194&00

1

Заглушка нижняя правая

20

+

11183&6102012&00

(01)

1

Обивка передней двери правая в сборе

20

+

11183&6102012&10

(02)

1

Обивка передней двери правая в сборе

20

+

11183&6102013&00

(01)

1

Обивка передней двери левая в сборе

20

+

11183&6102013&10

(02)

1

Обивка передней двери левая в сборе

20

+

11186&6102012&20

(03)

1

Обивка передней двери правая в сборе

20

+

11186&6102013&20

(03)

1

Обивка передней двери левая в сборе

21

11183&6102014&00

(01)

1

Обивка передней двери правая

21

11183&6102014&10

(02)(03)

1

Обивка передней двери правая

21

11183&6102015&00

(01)

1

Обивка передней двери левая

21

11183&6102015&10

(02)

1

Обивка передней двери левая

21

11186&6102015&20

(03)

1

Обивка передней двери левая

22

11183&6102104&00

(01)(02)

1

Накладка обивки передней двери
правая

22

11183&6102105&00

(01)(02)

1

Накладка обивки передней двери
левая

22

11186&6102104&00

(03)

1

Накладка обивки передней двери
правая

22

11186&6102105&20

(03)

1

Накладка обивки передней двери
левая

M37

Двери передние

M300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

23

+

11180&6102022&00

1

Карман передней двери правый

23

+

11180&6102023&00

1

Карман передней двери левый

24

+

00001&0076705&07

4

Винт 4,3х25,4 самонарезающий

25

+

21050&6816096&00

4

Гайка

M38

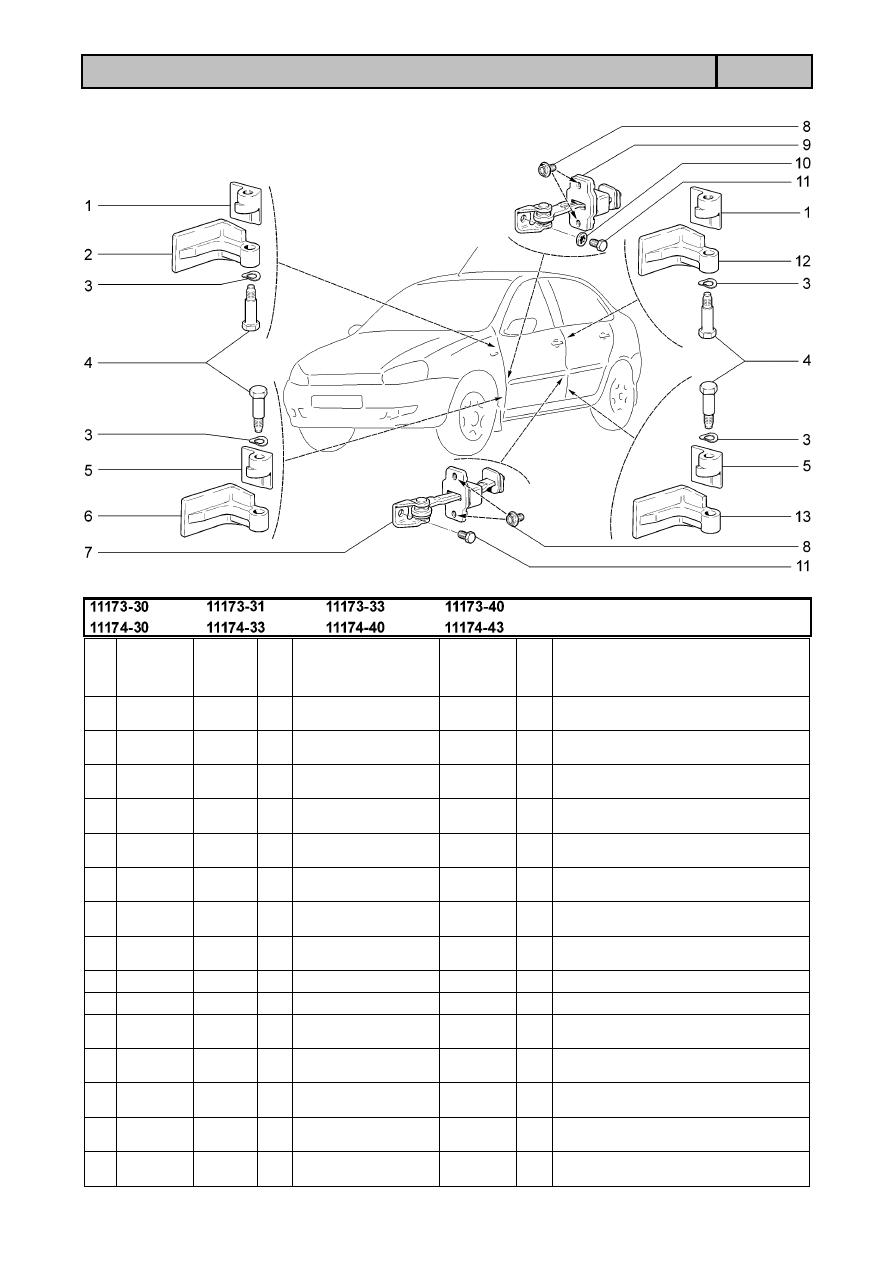

Навеска боковых дверей

M305

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&6106018&10 ~

2

Звено подвижное петли двери верхнее
правое

1

+

11180&6106018&11 ~

2

Звено подвижное петли двери верхнее
правое

1

+

11180&6106019&10 ~

2

Звено подвижное петли двери верхнее
левое

1

+

11180&6106019&11 ~

2

Звено подвижное петли двери верхнее
левое

2

+

11180&6106042&10 ~

1

Звено неподвижное петли передней
двери верхнее правое

2

+

11180&6106042&11 ~

1

Звено неподвижное петли передней
двери верхнее правое

2

+

11180&6106043&10  ~

1

Звено неподвижное петли передней
двери верхнее левое

2

+

11180&6106043&11 ~

1

Звено неподвижное петли передней
двери верхнее левое

3

+

00001&0025419&71

8

Шайба 10

4

+

11180&6106020&20

8

Ось петли двери

5

+

11180&6206018&10 ~

2

Звено подвижное петли двери нижнее
правое

5

+

11180&6206018&11 ~

2

Звено подвижное петли двери нижнее
правое

5

+

11180&6206019&10 ~

2

Звено подвижное петли двери нижнее
левое

5

+

11180&6206019&11 ~

2

Звено подвижное петли двери нижнее
левое

6

+

11180&6106016&10 ~

1

Звено неподвижное петли передней
двери нижнее правое

M39

Навеска боковых дверей

M305

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

6

+

11180&6106016&11  ~

1

Звено неподвижное петли передней
двери нижнее правое

6

+

11180&6106017&10  ~

1

Звено неподвижное петли передней
двери нижнее левое

6

+

11180&6106017&11  ~

1

Звено неподвижное петли передней
двери нижнее левое

7

+

11180&6206082&00

2

Ограничитель задней двери

8

+

00001&0038360&21

8

Болт М6х12 с зубчатым буртиком

9

+

11180&6106082&10

2

Ограничитель передней двери

10

+

00001&0026055&71

4

Шайба 8 зубчатая

11

+

00001&0060432&21

4

Болт М8х16

12

+

11180&6206042&10  ~

1

Звено неподвижное петли задней
двери верхнее правое

12

+

11180&6206042&11  ~

1

Звено неподвижное петли задней
двери верхнее правое

12

+

11180&6206043&10  ~

1

Звено неподвижное петли задней
двери верхнее левое

12

+

11180&6206043&11  ~

1

Звено неподвижное петли задней
двери верхнее левое

13

+

11180&6206016&10  ~

1

Звено неподвижное петли задней
двери нижнее правое

13

+

11180&6206016&11  ~

1

Звено неподвижное петли задней
двери нижнее правое

13

+

11180&6206017&10  ~

1

Звено неподвижное петли задней
двери нижнее левое

13

+

11180&6206017&11  ~

1

Звено неподвижное петли задней
двери нижнее левое

M40

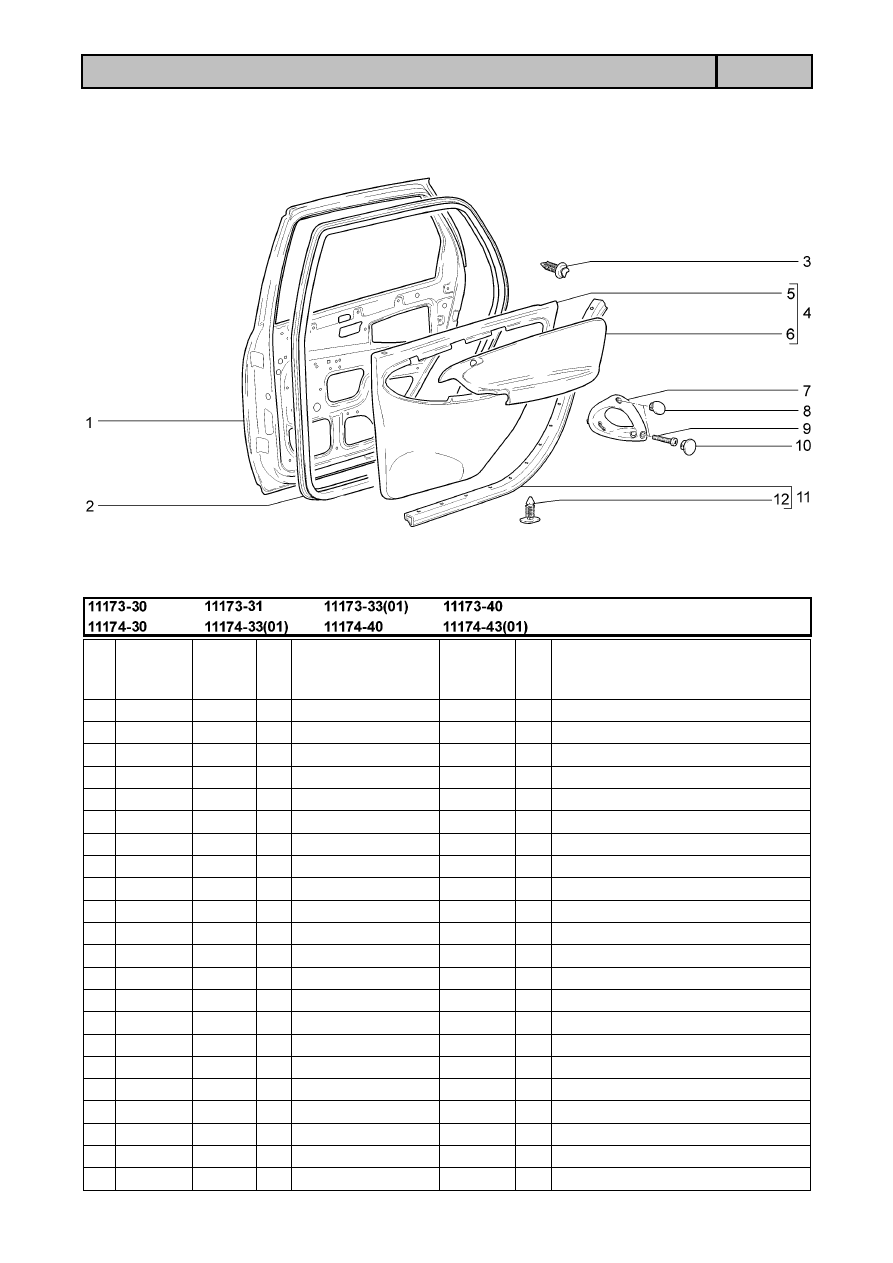

Двери задние

M310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11170&6200014&00

1

Дверь задняя правая

1

+

11170&6200015&00

1

Дверь задняя левая

2

+

11170&6207018&10

2

Уплотнитель проема задней двери

3

+

11180&6102053&00

20 Кнопка

4

+

11183&6202012&00

1

Обивка задней правой двери в сборе

4

+

11183&6202013&00

1

Обивка задней левой двери в сборе

4

+

11186&6202012&20

(01)

1

Обивка задней правой двери в сборе

4

+

11186&6202013&20

(01)

1

Обивка задней левой двери в сборе

5

11183&6202014&00

1

Обивка задней правой двери

5

11183&6202015&00

1

Обивка задней левой двери

5

11186&6202014&00

(01)

1

Обивка задней правой двери

5

11186&6202015&00

(01)

1

Обивка задней левой двери

6

11183&6202104&00

1

Накладка обивки задней двери правая

6

11183&6202105&00

1

Накладка обивки задней двери левая

6

11186&6202104&20

(01)

1

Накладка обивки задней двери правая

6

11186&6202105&20

(01)

1

Накладка обивки задней двери левая

7

+

11180&6202182&00

1

Ручка обивки задней двери правая

7

+

11180&6202183&00

1

Ручка обивки задней двери левая

8

+

11180&6202192&00

1

Заглушка верхняя правая

8

+

11180&6202193&00

1

Заглушка верхняя левая

9

+

00001&0032768&01

4

Винт М6х30

10

+

11180&6202194&00

1

Заглушка нижняя правая

M41

Двери задние

M310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

10

+

11180&6202195&00

1

Заглушка нижняя левая

11

+

11180&6207028&00

1

Уплотнитель порога задней правой
двери

11

+

11180&6207029&00

1

Уплотнитель порога задней левой
двери

12

+

11180&6107066&01

22 Кнопка

M42

Замки передних дверей

M320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&6105248&00 ~

1

Тяга наружной ручки передней двери
правая

1

+

11180&6105248&30 ~

1

Тяга наружной ручки передней двери
правая

1

+

11180&6105249&00 ~

1

Тяга наружной ручки передней двери
левая

1

+

11180&6105249&30 ~

1

Тяга наружной ручки передней двери
левая

2

+

11180&6105136&00 ~

1

Тяга выключателя замка передней
двери правая

2

+

11180&6105136&30 ~

1

Тяга выключателя замка передней
двери правая

2

+

11180&6105137&00 ~

1

Тяга выключателя замка передней
двери левая

2

+

11180&6105137&30 ~

1

Тяга выключателя замка передней
двери левая

3

+

21080&6105094&00

6

Скоба крепления тяги замка

4

+

11180&6105096&00

1

Тяга внутреннего привода замка
передней двери правая

4

+

11180&6105097&00

1

Тяга внутреннего привода замка
передней двери левая

5

+

11180&6105012&10 ~

1

Замок передней двери правый

5

+

11180&6105012&30 ~

1

Замок передней двери правый

5

+

11180&6105013&10 ~

1

Замок передней двери левый

5

+

11180&6105013&30 ~

1

Замок передней двери левый

6

+

11180&6105129&00

2

Втулка кнопки

7

+

11180&6105125&00

2

Кнопка выключения замка двери

M43

Замки передних дверей

M320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

8

+

11180&6105128&00

2

Направляющая кнопки

9

+

00001&0005193&01

2

Шайба 5

10

+

00001&0045699&80

2

Скоба 16х3

11

+

11180&6105118&00 ~

2

Тяга кнопки выключателя замка

11

+

11180&6105118&30 ~

2

Тяга кнопки выключателя замка

12

+

11180&6105276&00

2

Втулка пальца фиксатора замка двери

13

+

11180&6105274&00 ~

2

Втулка распорная

13

+

11180&6105274&01 ~

2

Втулка распорная

14

+

11180&6105222&00

2

Прокладка фиксатора замка

15

+

11180&6105208&00

2

Корпус фиксатора замка

16

+

21080&6105268&00

4

Винт

17

+

11180&6105228&00

2

Палец фиксатора замка

18

+

00001&0033127&01

6

Винт М6х10

19

+

00001&0026068&71

6

Шайба 6

M44

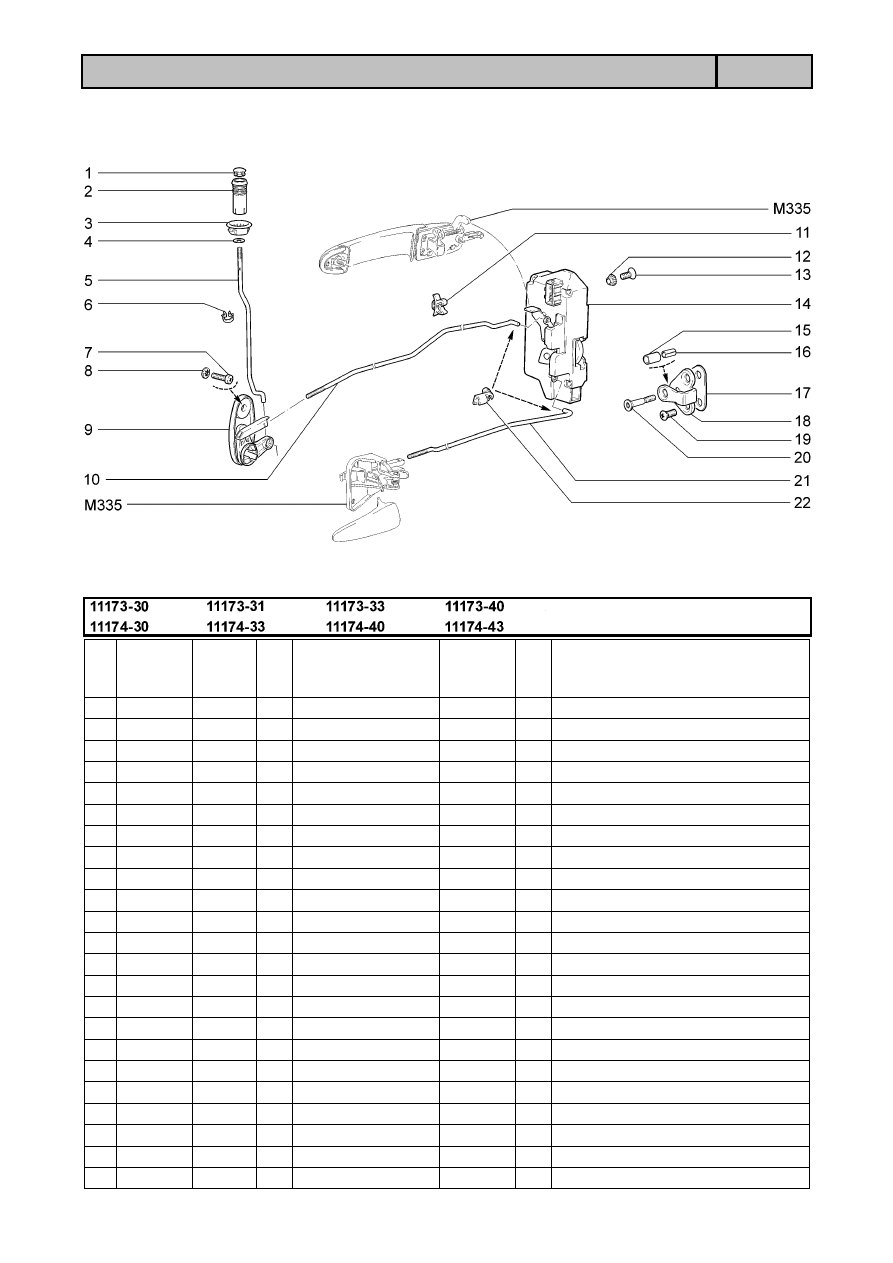

Замки задних дверей

M325

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&6105129&00

2

Втулка кнопки

2

+

11180&6105125&00

2

Кнопка выключения замка двери

3

+

11180&6205128&00

2

Направляющая кнопки

4

+

00001&0005193&01

2

Шайба 5

5

+

11180&6205120&00

2

Тяга кнопки

6

+

00001&0045699&80

2

Скоба 16х3

7

+

00001&0032759&01

4

Винт М6х10

8

+

00001&0026053&71

4

Шайба 6 стопорная

9

+

11180&6205082&00

1

Привод выключения замка правый

9

+

11180&6205083&00

1

Привод выключения замка левый

10

+

11180&6205112&00

1

Тяга привода блокировки правая

10

+

11180&6205113&00

1

Тяга привода блокировки левая

11

+

21230&6205162&00

2

Держатель тяги замка двери

12

+

00001&0026068&71

6

Шайба 6 стопорная

13

+

00001&0033127&01

6

Винт М6х10

14

+

11180&6205012&10 ~

1

Замок задней двери правый

14

+

11180&6205012&30 ~

1

Замок задней двери правый

14

+

11180&6205013&10 ~

1

Замок задней двери левый

14

+

11180&6205013&30 ~

1

Замок задней двери левый

15

+

11180&6105276&00

2

Втулка

16

+

11180&6105274&00 ~

2

Втулка распорная

16

+

11180&6105274&01 ~

2

Втулка распорная

17

+

11180&6105222&00

2

Прокладка фиксатора замка

M45

Замки задних дверей

M325

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

11180&6105208&00

2

Корпус фиксатора замка

19

+

21080&6105268&00

4

Винт

20

+

11180&6105228&00

2

Палец фиксатора замка

21

+

11180&6205096&00

1

Тяга внутреннего привода замка
задней двери правая

21

+

11180&6205097&00

1

Тяга внутреннего привода замка
задней двери левая

22

+

21080&6105094&00

4

Скоба крепления тяги замка

M46

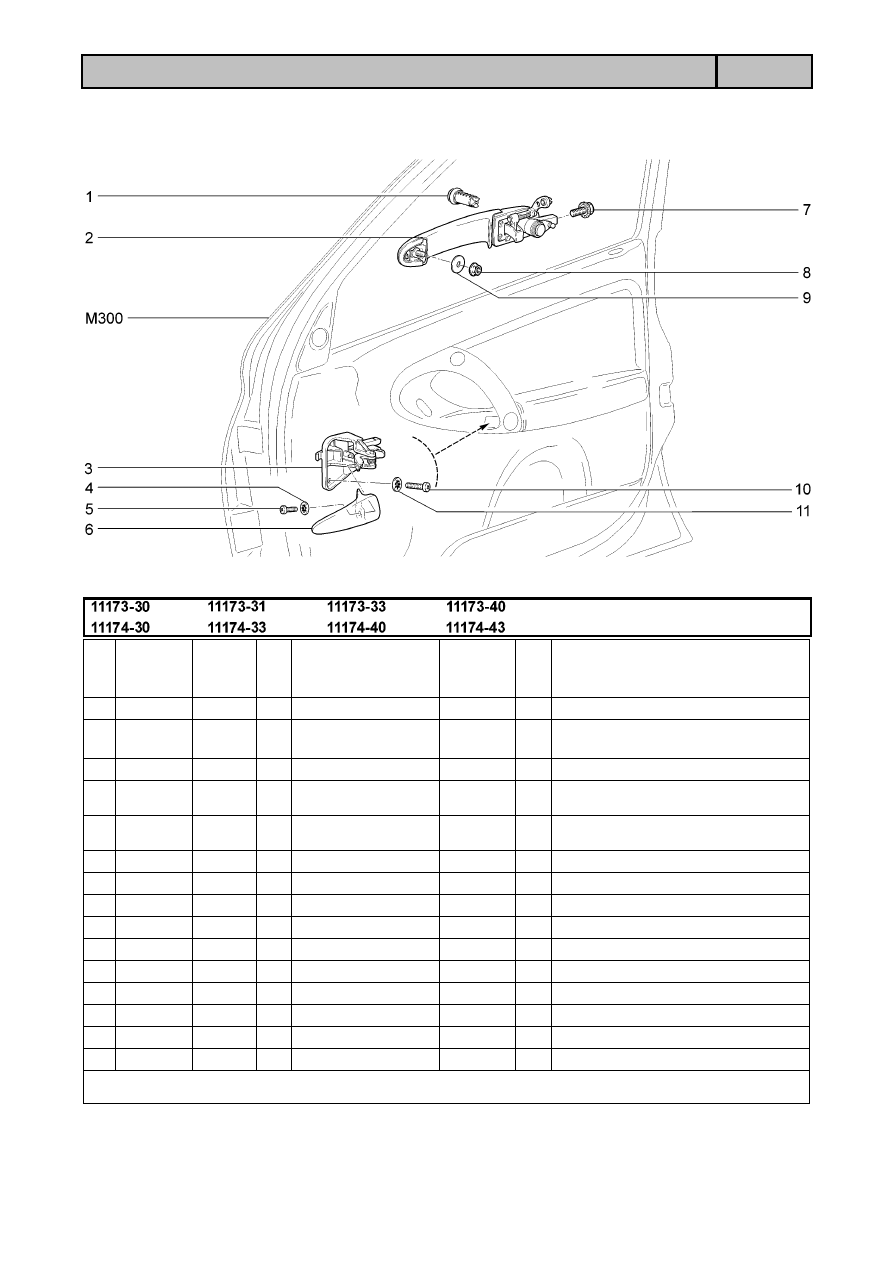

Ручки передних дверей

M330

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21230&6105420&00

1

Цилиндр выключателя замка двери

2

+

11180&6105150&10

1

Ручка наружная передней двери
правая

2

+

11180&6105151&00

1

Ручка наружная передней двери левая

3

+

11180&6105180&00

1

Ручка внутренняя передней двери
правая в сборе

3

+

11180&6105181&00

1

Ручка внутренняя передней двери
левая в сборе

4

+

00001&0026052&71

2

Шайба 5 стопорная

5

+

00001&0032740&01

2

Винт М5х12

6

+

11180&6105182&00

1

Ручка внутренняя двери правая

6

+

11180&6205183&00

1

Ручка внутренняя двери левая

7

+

00001&0038331&21

2

Болт М5х10 с зубчатым буртиком

8

+

00001&0038318&01

2

Гайка М5 с зубчатым буртиком

9

00001&0026241&01

2

Шайба 5

10

+

00001&0032759&01

4

Винт М6х10

11

+

00001&0026053&71

4

Шайба 6 стопорная

+

11180&6105006&10

1

Комплект цилиндров замков

11180&6105006&10 = 2123&6105420&00х2 + 11180&3704010&00 (K110) + 21100&3704217&00 (K110)

M47

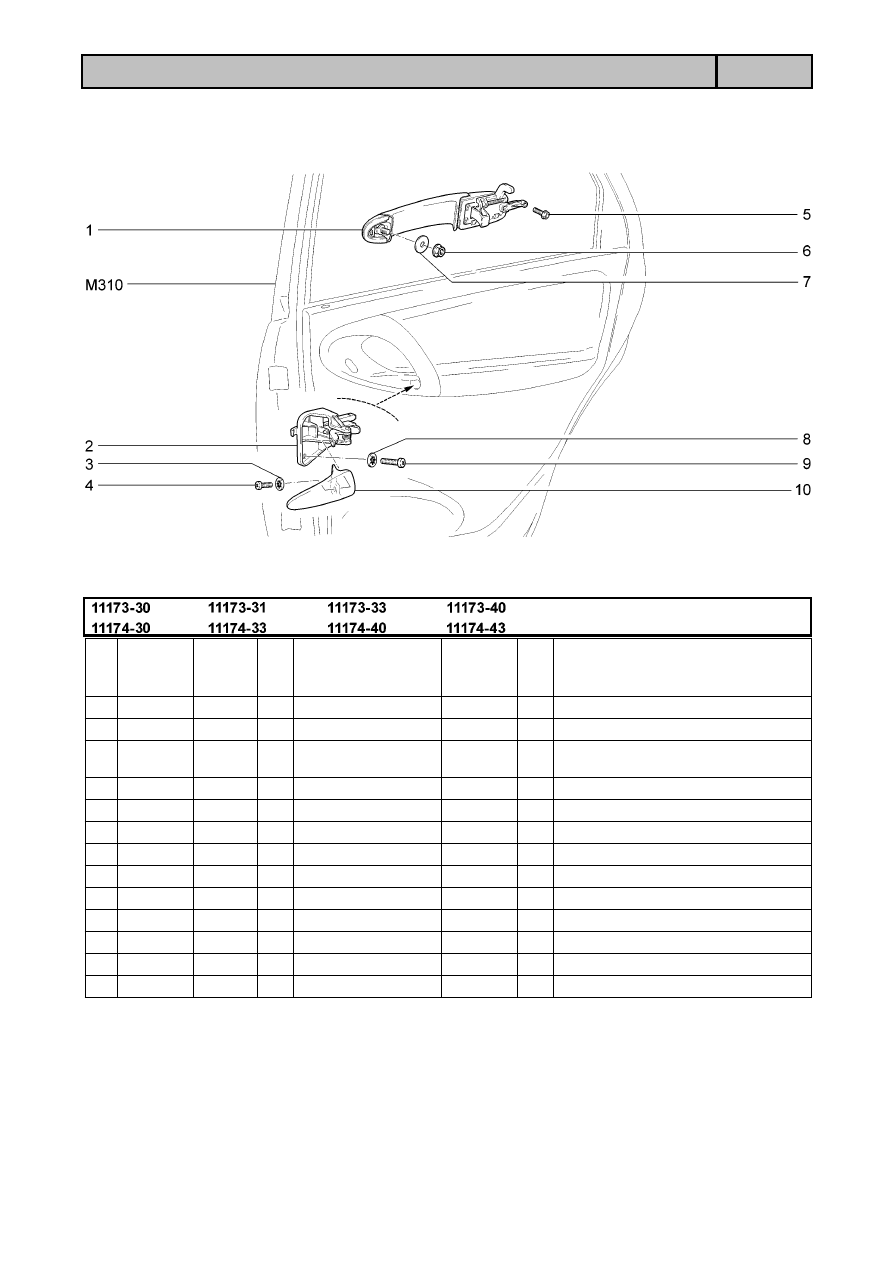

Ручки задних дверей

M335

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&6205150&00

1

Ручка наружная задней двери правая

1

+

11180&6205151&00

1

Ручка наружная задней двери левая

2

+

11180&6105180&00

1

Ручка внутренняя двери правая в
сборе

2

+

11180&6105181&00

1

Ручка внутренняя двери левая в сборе

3

+

00001&0026052&71

2

Шайба 5 стопорная

4

+

00001&0032740&01

2

Винт М5х12

5

+

00001&0038331&21

2

Болт М5х10 с зубчатым буртиком

6

+

00001&0038318&01

2

Гайка М5 с зубчатым буртиком

7

00001&0026241&01

2

Шайба 5

8

+

00001&0026053&71

4

Шайба 6 стопорная

9

+

00001&0032759&01

4

Винт М6х10

10

+

11180&6105182&00

1

Ручка внутренняя двери правая

10

+

11180&6105183&00

1

Ручка внутренняя двери левая

M48

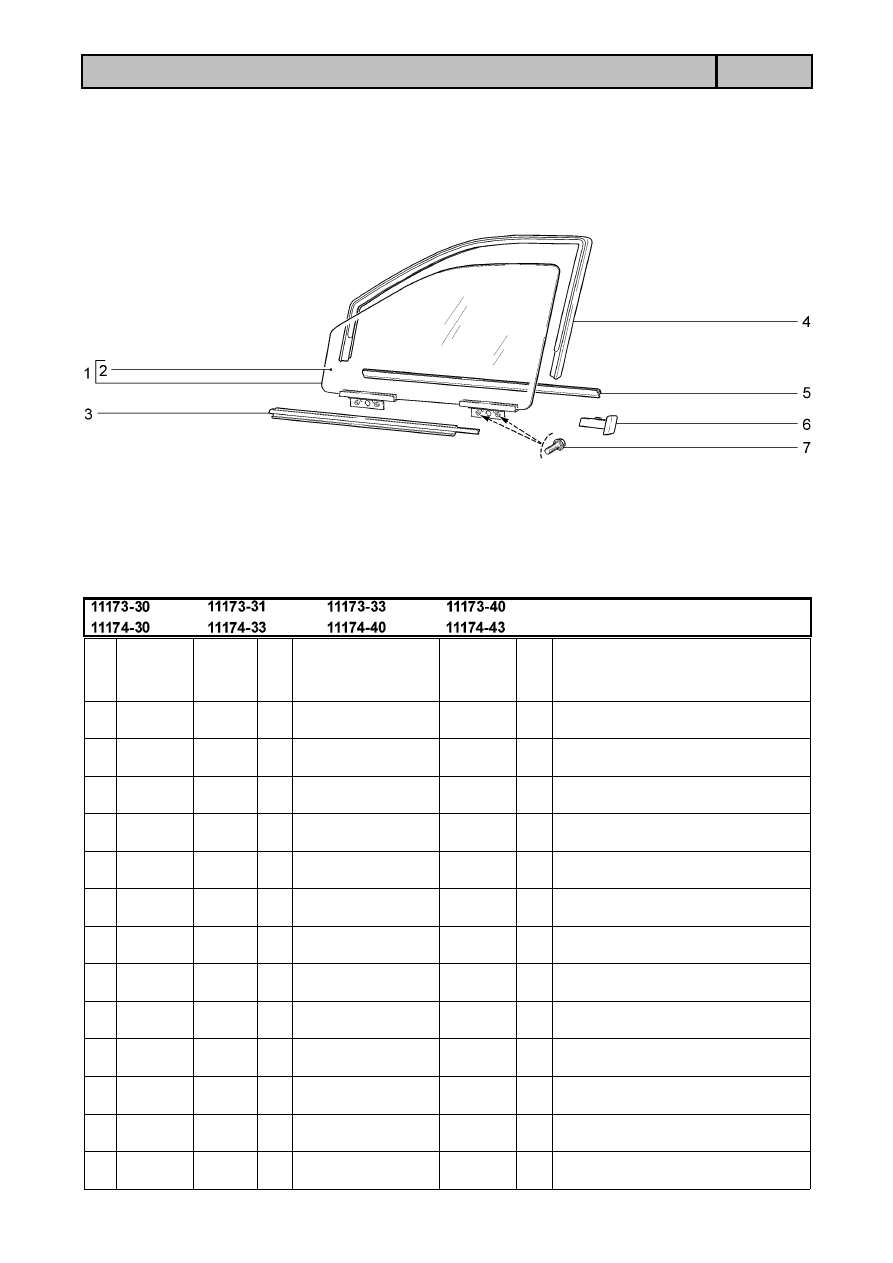

Окна передних дверей

M340

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&6103200&05

1

Стекло опускное передней правой
двери в сборе

1

+

11180&6103201&05

1

Стекло опускное передней левой двери
в сборе

2

+

11180&6103214&05

1

Стекло опускное передней правой
двери

2

+

11180&6103215&05

1

Стекло опускное передней левой двери

3

+

11180&6103290&00 ~

1

Уплотнитель опускного стекла
передней правой двери

3

+

11180&6103290&01 ~

1

Уплотнитель опускного стекла
передней правой двери

3

+

11180&6103291&00 ~

1

Уплотнитель опускного стекла
передней левой двери

3

+

11180&6103291&01 ~

1

Уплотнитель опускного стекла
передней левой двери

4

+

11180&6103298&00 ~

1

Уплотнитель опускного стекла правой
двери верхний

4

+

11180&6103298&01 ~

1

Уплотнитель опускного стекла правой
двери верхний

4

+

11180&6103299&00 ~

1

Уплотнитель опускного стекла левой
двери верхний

4

+

11180&6103299&01 ~

1

Уплотнитель опускного стекла левой
двери верхний

5

+

11180&6103320&00 ~

2

Уплотнитель опускного стекла
внутренний

M49

Окна передних дверей

M340

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

5

+

11180&6103320&01 ~

2

Уплотнитель опускного стекла
внутренний

6

+

11180&6103304&00

1

Облицовка уплотнителя задняя
правая

6

+

11180&6103305&00

1

Облицовка уплотнителя задняя левая

7

+

00001&0038360&21

8

Болт М6х12 с зубчатым буртиком

M50

Окна задних дверей

M350

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11170&6203292&00 ~

1

Уплотнитель стекла задней правой
двери верхний

1

+

11170&6203292&01 ~

1

Уплотнитель стекла задней правой
двери верхний

1

+

11170&6203293&00 ~

1

Уплотнитель стекла задней левой
двери верхний

1

+

11170&6203293&01 ~

1

Уплотнитель стекла задней левой
двери верхний

2

+

11170&6203200&05

1

Стекло опускное задней правой двери
в сборе

2

+

11170&6203201&05

1

Стекло опускное задней левой двери в
сборе

3

+

11170&6203214&05

1

Стекло опускное задней правой двери

3

+

11170&6203215&05

1

Стекло опускное задней левой двери

4

+

00001&0038360&21

4

Болт М6х12 с зубчатым буртиком

5

+

11180&6203320&00 ~

2

Уплотнитель опускного стекла задней
двери внутренний

5

+

11180&6203320&01 ~

2

Уплотнитель опускного стекла задней
двери внутренний

6

+

11170&6203290&00 ~

1

Уплотнитель горизонтальный правый

6

+

11170&6203290&01 ~

1

Уплотнитель горизонтальный правый

6

+

11170&6203291&00 ~

1

Уплотнитель горизонтальный левый

6

+

11170&6203291&01 ~

1

Уплотнитель горизонтальный левый

7

+

11180&6203300&00

1

Облицовка уплотнителя задней
правой двери передняя

M51

Окна задних дверей

M350

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

7

+

11180&6203301&00

1

Облицовка уплотнителя задней левой
двери передняя

8

+

00001&0076705&01

2

Винт 4,3х25,4 самонарезающий

9

+

00001&0005193&01

2

Шайба 5

10

+

11170&6203450&00

1

Накладка задней правой двери задняя

10

+

11170&6203451&00

1

Накладка задней левой двери задняя

11

+

21010&2808020&00

2

Втулка

12

+

11180&6203240&00

1

Направляющая опускного стекла
задней правой двери

12

+

11180&6203241&00

1

Направляющая опускного стекла
задней левой двери

13

+

00001&0038331&21

2

Болт М5х10 с зубчатым буртиком

14

+

11170&6203304&00

1

Облицовка уплотнителя задней
правой двери задняя

14

+

11170&6203305&00

1

Облицовка уплотнителя задней левой
двери задняя
