D6

Вал рулевого управления

D142

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3401120&01  ~

2

Подшипник в сборе

1

+

21080&3401120&02  ~

2

Подшипник в сборе

1

+

21080&3401120&03  ~

2

Подшипник в сборе

2

11180&3403160&00

1

Труба кронштейна

3

21100&3401134&00

1

Кольцо установочное

4

+

00001&0061008&21

1

Гайка М8

5

+

00001&0005166&70

1

Шайба 8 пружинная

6

+

00001&0060426&31

1

Болт М8х35

7

+

21100&3401092&10

1

Вал промежуточный

8

+

21080&3401241&30

4

Заклепка

9

+

21080&3401239&30

1

Фланец муфты нижний

10

+

11180&3401160&00

1

Вал рулевого управления

11

+

21100&3403185&00

1

Болт стяжной

12

21100&3403182&00

1

Шайба упорная

13

21100&3403183&00

1

Втулка стяжного болта

14

+

00001&0026467&01

5

Шайба 8

15

+

21100&3403062&00

1

Втулка регулировки

16

21140&3403041&00

1

Рычаг регулировки

17

+

21100&3403188&00

1

Кольцо стопорное

18

21230&3403009&00

1

Кронштейн рулевого управления

19

21100&3403061&00

2

Пружина

20

+

00001&0061041&11

2

Гайка М8 самоконтрящаяся

D7

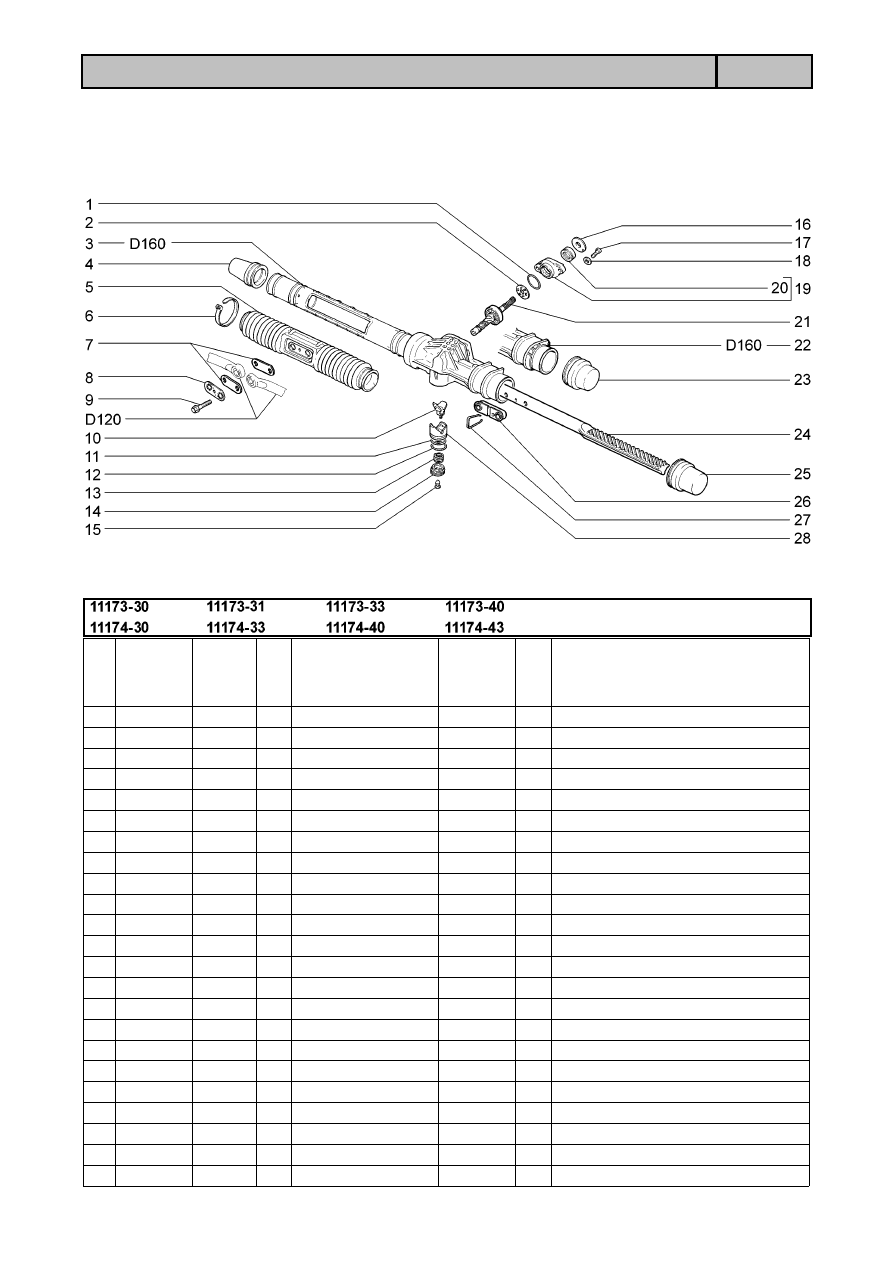

Элементы рулевого механизма

D150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3401302&00

1

Кольцо уплотнительное

2

+

21100&3401116&00

1

Сепаратор в сборе

3

+

21100&3401010&00 *

1

Картер рулевого механизма в сборе

4

+

21100&3401225&00 ~

1

Колпак защитный правый

4

+

21100&3401225&01 ~

1

Колпак защитный правый

5

+

21100&3401224&00

1

Чехол рейки

6

+

21080&3401228&00

4

Хомут

7

21100&3401269&00

2

Пластина

8

+

21100&3401089&00

1

Пластина стопорная

9

+

21100&3401066&10

2

Болт тяг рулевой трапеции

10

+

21100&3401070&00

1

Вкладыш упора

11

+

21100&3401026&00

1

Кольцо уплотнительное

12

+

21100&3401075&00

1

Кольцо уплотнительное

13

+

21100&3401053&00

1

Пружина упора

14

+

21100&3401057&00

1

Гайка упора

15

+

21100&3401276&00

1

Заглушка гайки

16

+

21100&3401036&00

1

Пыльник шестерни

17

+

21100&3401018&00

2

Болт

18

+

21100&3401304&00

2

Шайба

19

+

21100&3401044&00

1

Крышка картера

20

+

21100&3401024&00

1

Cальник шестерни

21

+

21100&3401025&00

1

Шестерня в сборе

22

+

11183&3401010&00 **

1

Картер рулевого механизма в сборе

D8

Элементы рулевого механизма

D150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

23

+

11183&3401223&00 **

1

Колпак защитный левый

24

+

21100&3401068&00

1

Рейка рулевого механизма

25

+

21100&3401223&00 *

1

Колпак защитный левый

26

+

11183&3401284&00

1

Опора тяг рулевой трапеции

27

+

21100&3401286&00

1

Скоба опоры тяг

28

+

21100&3401071&00

1

Упор рейки

* & входит в состав 11183&3400010&00 (D110)

** & входит в состав 11183&3400010&01 (D110)

D9

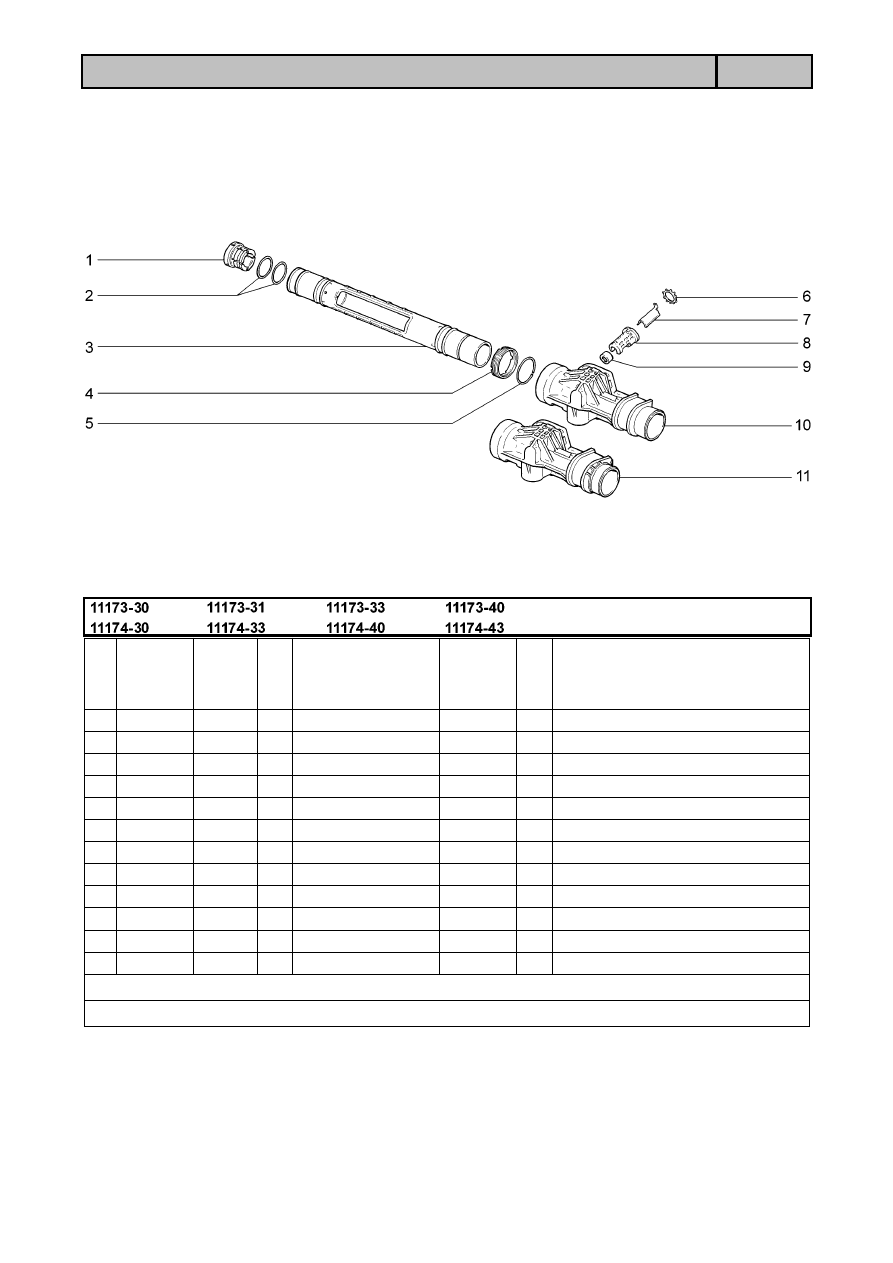

Картер рулевого механизма

D160

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3401022&00

1

Втулка рейки

2

+

21100&3401020&00

2

Кольцо

3

+

21100&3401016&00

1

Труба картера

4

+

21100&3401268&00

1

Гайка трубы

5

+

21100&3401270&00

1

Кольцо стопорное

6

+

21100&3401048&00

1

Шайба стопорная

7

+

21100&3401274&00

1

Пластина опорная

8

+

21100&3401272&00

1

Корпус

9

+

21100&3401104&00 ~

1

Подшипник нижний

9

+

21100&3401104&01 ~

1

Подшипник нижний

10

+

21100&3401015&00 *

1

Картер рулевого механизма

11

+

11183&3401015&00 **

1

Картер рулевого механизма

* & входит в состав 21100&3401010&00 (D150)

** & входит в состав 11183&3401010&00 (D150)

D10

Элементы передней подвески

D200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0032764&01

2

Винт М6х20

2

+

00001&0026053&71

2

Шайба 6 стопорная

3

+

00001&0061041&11

6

Гайка М8 самоконтрящаяся

4

+

00001&0005196&01

6

Шайба 8

5

+

21230&1413130&00 ~

1

Датчик неровной дороги

5

+

21230&1413130&01 ~

1

Датчик неровной дороги

5

+

21230&1413130&02 ~

1

Датчик неровной дороги

5

+

21230&1413130&03 ~

1

Датчик неровной дороги

6

+

11180&1413134&00

1

Кронштейн

7

+

11196&2901022&00 ~ !

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11196&2901022&10 ~ !!

(15,16,115,

116,435,436)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11196&2901023&00 ~ !

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

7

+

11196&2901023&10 ~ !!

(15,16,115,

116,435,436)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

8

+

21080&2901050&00

2

Болт стойки верхний

9

+

21080&2901051&00

2

Болт стойки нижний

10

+

21080&2901052&00

2

Шайба болта

11

+

00001&0061050&21

4

Гайка М12х1,25 самоконтрящаяся

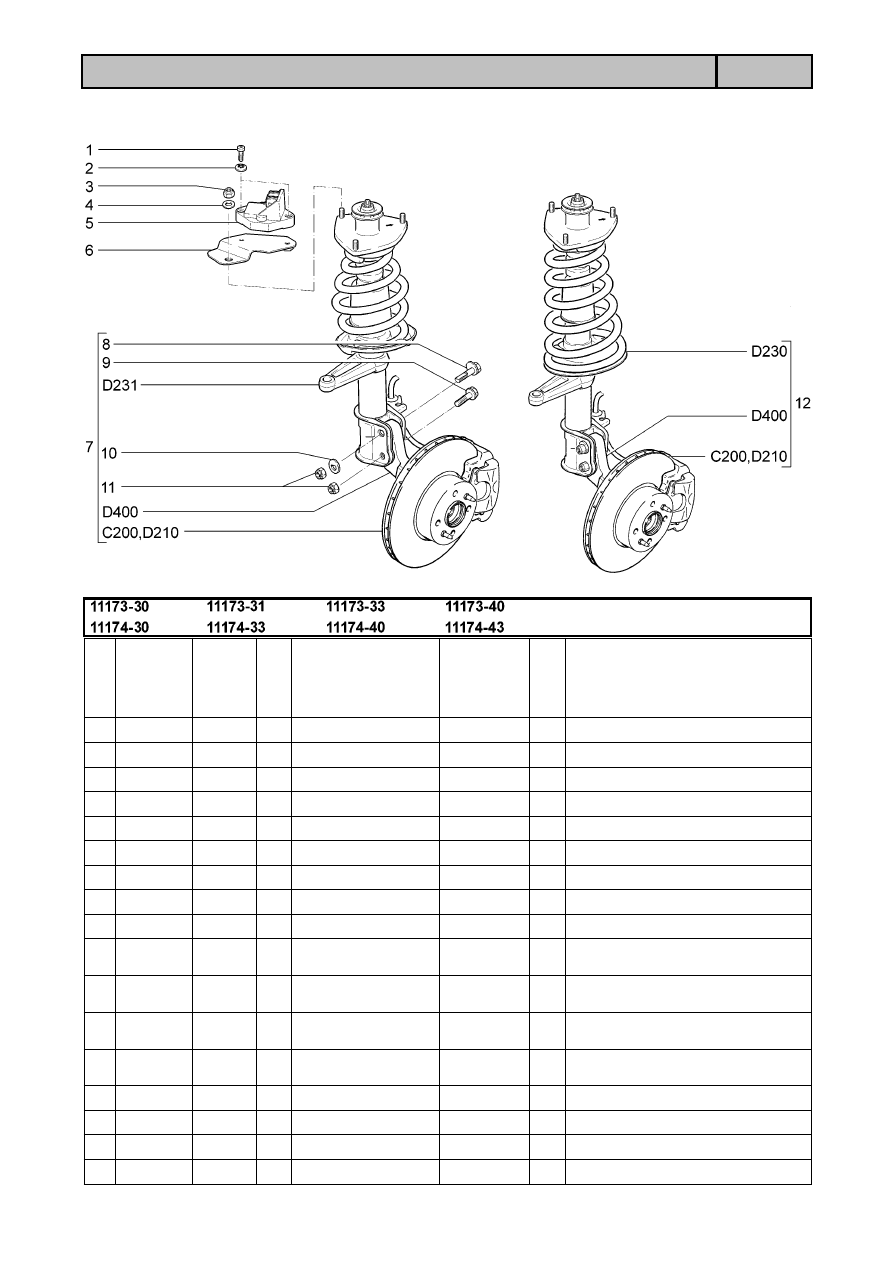

D11

Элементы передней подвески

D200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

12

+

11186&2901022&01 ~ !

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11186&2901022&11~ !!

(15,16,115,

116,435,436)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11186&2901023&01~ !

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

12

+

11186&2901023&11~ !!

(15,16,115,

116,435,436)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

11186&2901022&01  !  11186&2901023&01  ~  11196&2901022&00  !  11196&2901023&00

11186&2901022&11  !!  11186&2901023&11  ~  11196&2901022&10  !!  11196&2901023&10

D12

Рычаги передней подвески

D210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&2904192&01~ **

2

Палец шаровой с защитным чехлом

2

+

21100&2904192&00~ **

2

Палец шаровой с защитным чехлом

3

+

00001&0026386&01 **

4

Шайба 10

4

+

00001&0005168&70 **

4

Шайба 10 пружинная

5

+

00001&0059707&30 **

4

Болт М10х1,25х25

6

+

00001&0055412&31

2

Болт М12х1,25х70

7

+

00001&0005170&70

2

Шайба 12 пружинная

8

+

00001&0061015&21

2

Гайка М12х1,25

9

+

21080&2904020&00

2

Рычаг нижний с шарнирами

10

+

21080&2904040&00

2

Шарнир нижнего рычага

11

+

21080&2904046&00

4

Шарнир растяжки задний

12

+

00001&0025749&21

4

Гайка М16х1,5 самоконтрящаяся

13

+

21080&2904045&00

4

Шайба упорная

14

+

21100&2904054&00

2

Шайба переднего шарнира растяжки

15

+

11180&2904049&00

2

Кронштейн переднего шарнира
растяжки с подушкой

15

+

11180&2904049&03

2

Кронштейн переднего шарнира
растяжки с подушкой

16

+

21080&2904050&00

2

Подушка переднего шарнира

17

+

11180&2904056&00

2

Кронштейн переднего шарнира
растяжки

17

11180&2904056&03

2

Кронштейн переднего шарнира
растяжки

18

+

00001&0026468&01

6

Шайба 10

D13

Рычаги передней подвески

D210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

19

+

00001&0042343&30

6

Болт М10х1,25х65

20

+

21100&2904055&00

2

Шайба переднего шарнира растяжки
задняя

21

+

21080&2904225&00 *

12 Шайба регулировочная

22

+

21080&2904270&00

2

Растяжка нижнего рычага

23

+

00001&0061050&11

2

Гайка М12х1,25 самоконтрящаяся

* & наибольшее количество

** & входит в состав стоек телескопических в сборе (D200)

D14

Стабилизатор поперечной устойчивости

D220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&2906042&00

2

Кронштейн подушки штанги

2

+

00001&0005196&01

4

Шайба 8

3

+

00001&0061041&11

4

Гайка М8 самоконтрящаяся

4

+

00001&0021647&11

2

Гайка М10х1,25

5

+

00001&0005168&70

2

Шайба 10 пружинная

6

+

00001&0059713&21

2

Болт М10х1,25х75

7

+

11180&2906010&00

1

Штанга стабилизатора в сборе

8

+

11180&2906050&00

2

Стойка стабилизатора

9

+

11180&2906078&00

2

Втулка стойки верхняя

10

+

21080&2906079&00

2

Втулка стойки нижняя

11

+

11180&2906040&00

2

Подушка штанги

D15

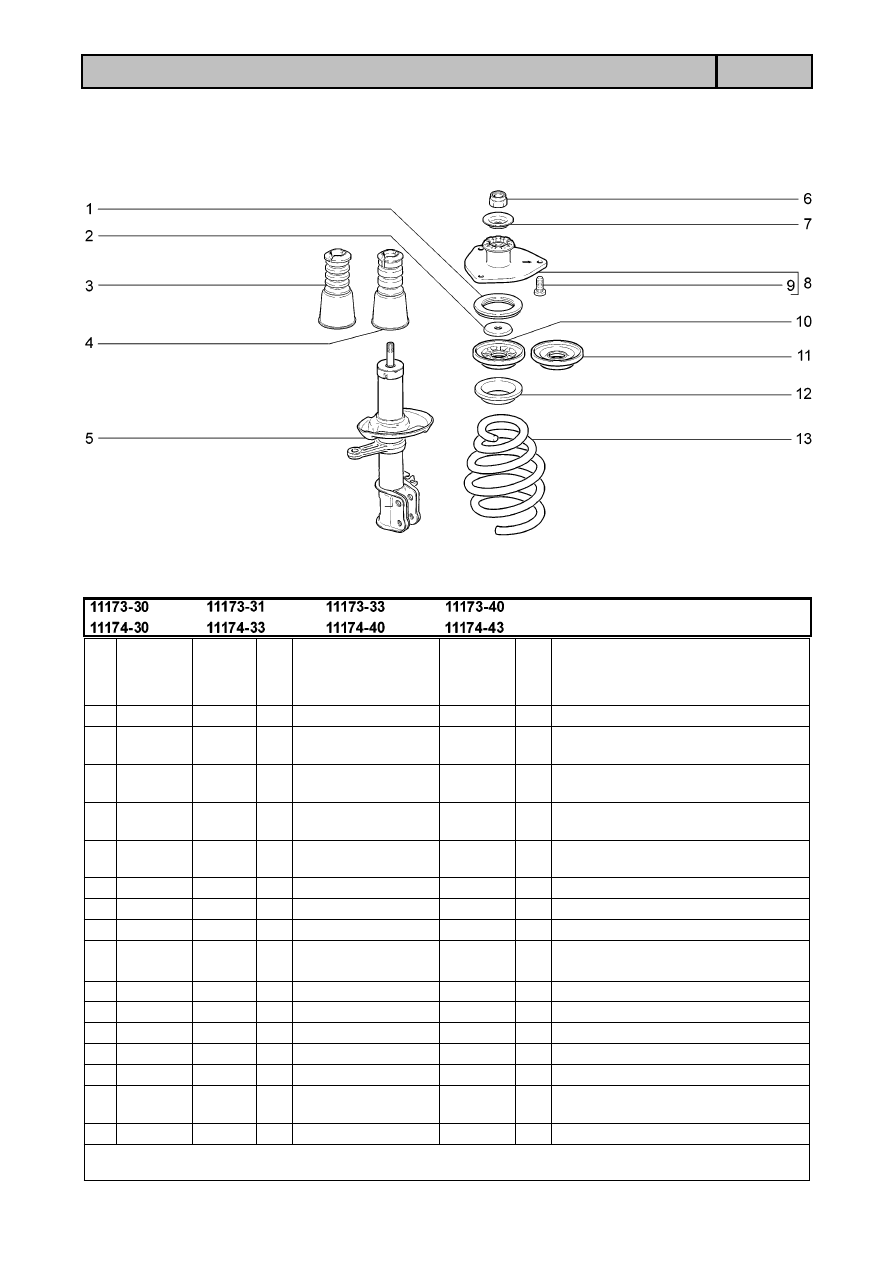

Стойки телескопические передней подвески ~

D230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2902840&00

2

Подшипник

2

+

11180&2902834&00  ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180&2902834&01  ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11180&2902812&01  ~

2

Буфер хода сжатия с защитным
кохухом

4

+

11180&2902812&00  ~

2

Буфер хода сжатия с защитным
кохухом

5

+

11180&2905002&00

1

Стойка телескопическая правая

5

+

11180&2905003&00

1

Стойка телескопическая левая

6

+

21080&2901056&00

2

Гайка М14х1,5

7

+

11180&2902810&00

2

Ограничитель хода верхней опоры
стойки

8

+

11180&2902821&00  ~

2

Опора верхняя стойки в сборе

8

+

11180&2902821&03  ~

2

Опора верхняя стойки в сборе

9

+

21080&2902830&00

6

Болт

10

+

11180&2902760&00  ~

2

Чашка пружины верхняя

11

+

11180&2902760&01  ~

2

Чашка пружины верхняя

12

+

11180&2902723&00  ~

2

Прокладка изолирующая пружины
верхняя

12

+

11180&2902723&01  ~

2

Прокладка изолирующая пружины
верхняя

13

+

11186&2902712&00

2

Пружина передней подвески

11180&2902812&00х2  ~  11180&2902812&01х2

D16

Стойки телескопические передней подвески ~

D231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2902840&00

2

Подшипник

2

+

11180&2902834&00  ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180&2902834&01  ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11190&2902812&01  ~

2

Буфер хода сжатия с защитным
кохухом

4

+

11190&2902812&00  ~

2

Буфер хода сжатия с защитным
кохухом

5

+

11190&2905002&00

1

Стойка телескопическая правая

5

+

11190&2905003&00

1

Стойка телескопическая левая

6

+

21080&2901056&00

2

Гайка М14х1,5

7

+

11180&2902810&00

2

Ограничитель хода верхней опоры
стойки

8

+

11180&2902821&00  ~

2

Опора верхняя стойки в сборе

8

+

11180&2902821&03  ~

2

Опора верхняя стойки в сборе

9

+

21080&2902830&00

6

Болт

10

+

11180&2902760&00  ~

2

Чашка пружины верхняя

11

+

11180&2902760&01  ~

2

Чашка пружины верхняя

12

+

11190&2902723&01

2

Прокладка изолирующая пружины
верхняя

13

+

11196&2902712&00

2

Пружина передней подвески

11190&2902812&00х2  ~  11190&2902812&01х2

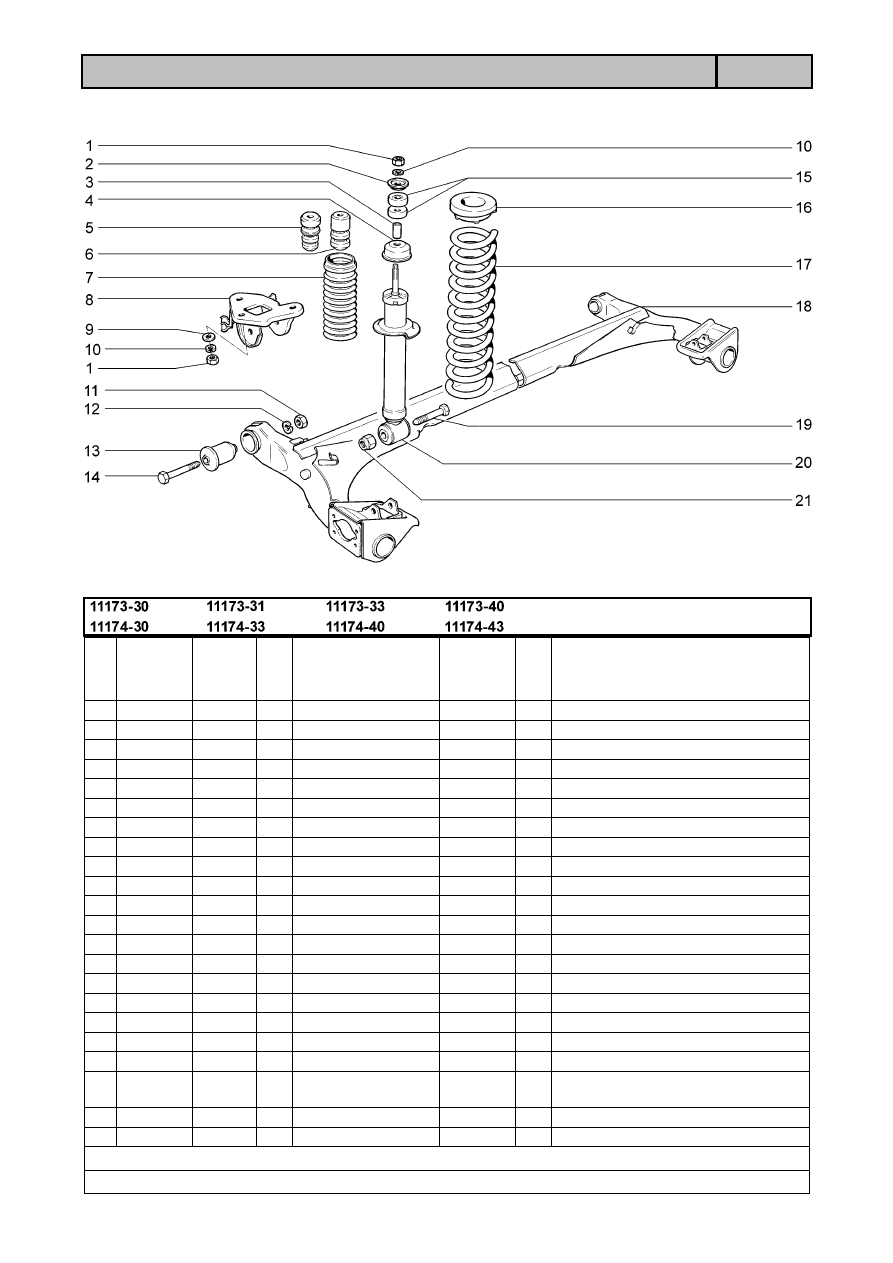

D17

Подвеска задняя

D300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0021647&11

8

Гайка М10х1,25

2

+

21010&2905455&01

2

Шайба

3

+

21080&2915542&00

2

Втулка амортизатора

4

+

21080&2915608&00

2

Крышка кожуха

5

+

11180&2912622&11 ~

2

Буфер хода сжатия

6

+

11180&2912622&10 ~

2

Буфер хода сжатия

7

+

21080&2915681&01

2

Кожух

8

+

21100&2914046&00

1

Кронштейн рычага правый

8

+

21100&2914047&00

1

Кронштейн рычага левый

9

+

00001&0026297&01

6

Шайба 10

10

+

00001&0005168&70

8

Шайба 10 пружинная

11

+

00001&0061015&11

2

Гайка М12х1,25

12

+

00001&0005170&70

2

Шайба 12 пружинная

13

+

21100&2914054&00 *

2

Шарнир рычага

14

+

21080&2914040&00

2

Болт рычага

15

+

21100&2915450&00

4

Подушка амортизатора

16

+

21100&2912652&00

2

Прокладка верхняя

17

+

11180&2912712&10

2

Пружина задней подвески

18

+

11180&2914008&00 *

1

Рычаги задней подвески

19

+

00001&0061429&21

2

Болт М12х1,25х80 с заостренным
концом

20

+

11180&2915004&20

2

Амортизатор задней подвески

21

+

00001&0061050&11

2

Гайка М12х1,25 самоконтрящаяся

11180&2912622&10 х2  ~  11180&2912622&11 х2

* & входит в состав 11180&2914002&01, 11180&2914002&11 (D310)

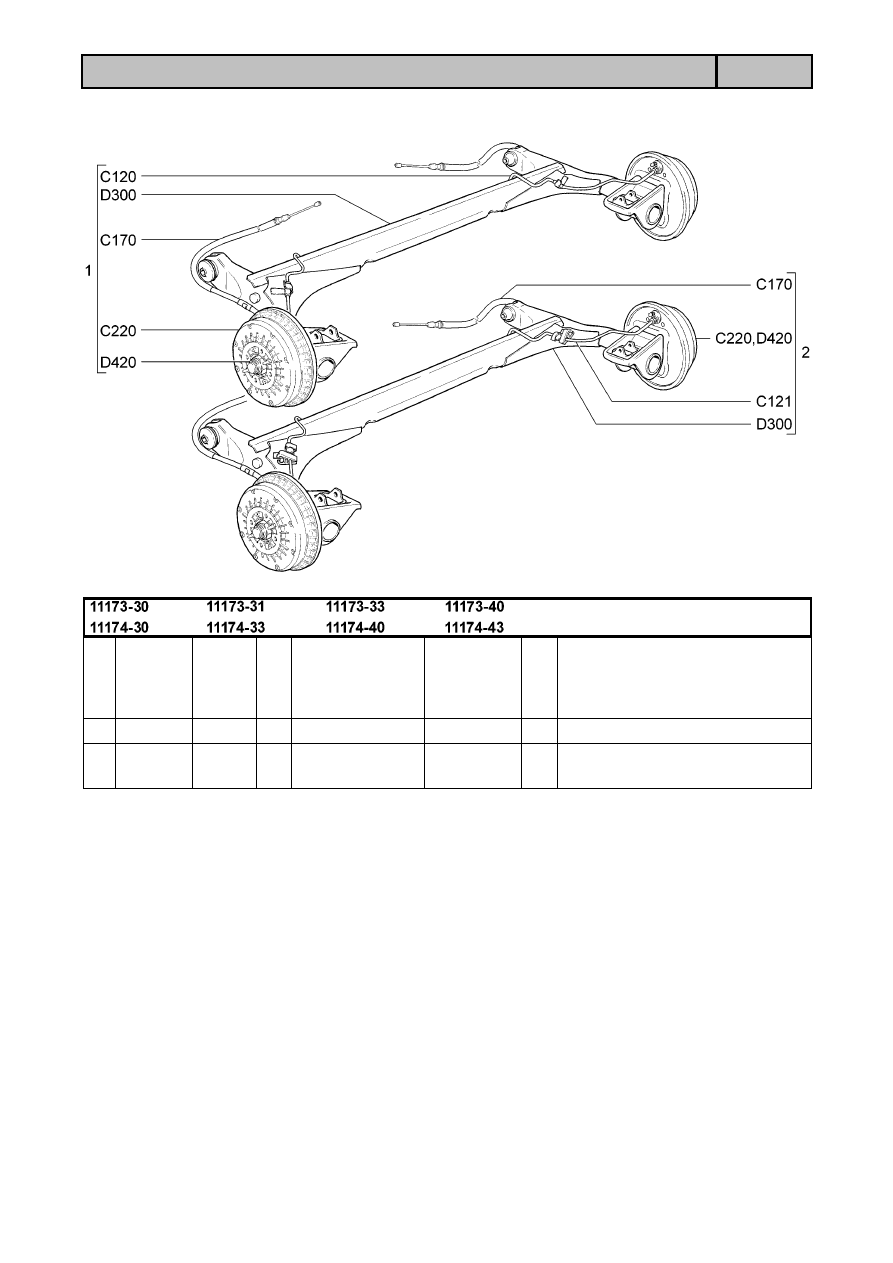

D18

Рычаги задней подвески с тормозами

D310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2914002&01

1

Рычаги задней подвески с тормозами

2

11180&2914002&11

(15,16,115,

116,435,436)

1

Рычаги задней подвески с тормозами

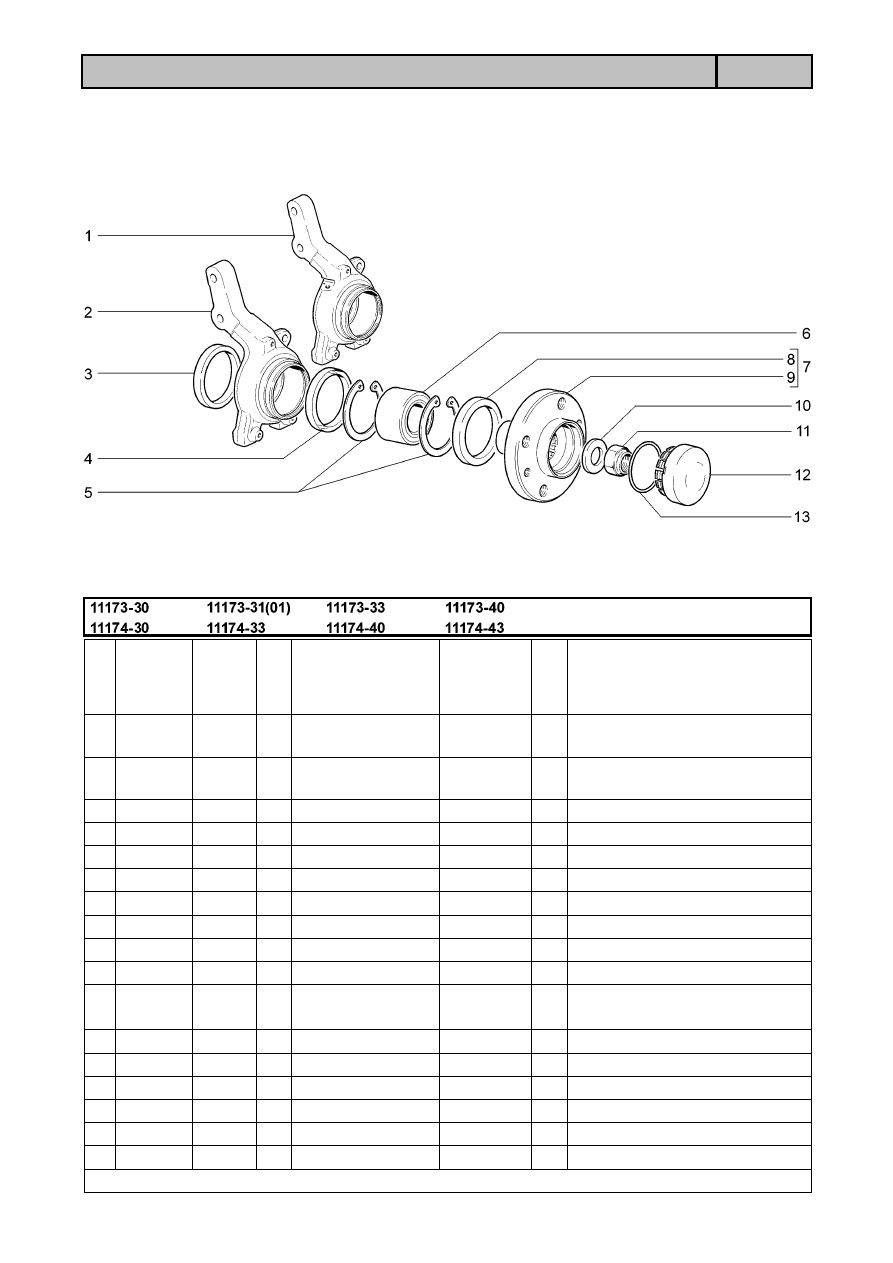

D19

Кулаки поворотные и ступицы

D400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3001014&10  *

(15,16,115,

116,435,436)

1

Кулак поворотный правый

1

+

11180&3001015&10  *

(15,16,115,

116,435,436)

1

Кулак поворотный левый

2

+

11180&3001014&00  *

1

Кулак поворотный правый

2

+

11180&3001015&00  *

1

Кулак поворотный левый

3

+

21080&3001060&00  *

2

Кольцо грязезащитное внутреннее

4

+

21080&3001061&00  *

2

Кольцо грязезащитное наружное

5

+

11180&3103032&00  *

4

Кольцо стопорное

6

+

11180&3103020&00 ~ *

2

Подшипник ступицы

6

+

11180&3103020&02 ~ *

2

Подшипник ступицы

6

+

11180&3103020&03 ~ *

2

Подшипник ступицы

7

+

11180&3103012&00 *

2

Ступица переднего колеса с кольцом
грязезащитным

8

+

21080&3103061&00

2

Кольцо грязезащитное

9

+

11180&3103015&00

2

Ступица переднего колеса

10

+

21080&3103079&00

2

Шайба подшипника

11

+

00001&0040442&71

2

Гайка М20х1,5 самоконтрящаяся

12

+

21100&3103065&00

(01)

2

Колпак ступицы колеса

13

+

21080&3103068&00

(01)

2

Кольцо уплотнительное

* & входит в состав стоек телескопических в сборе (D200)

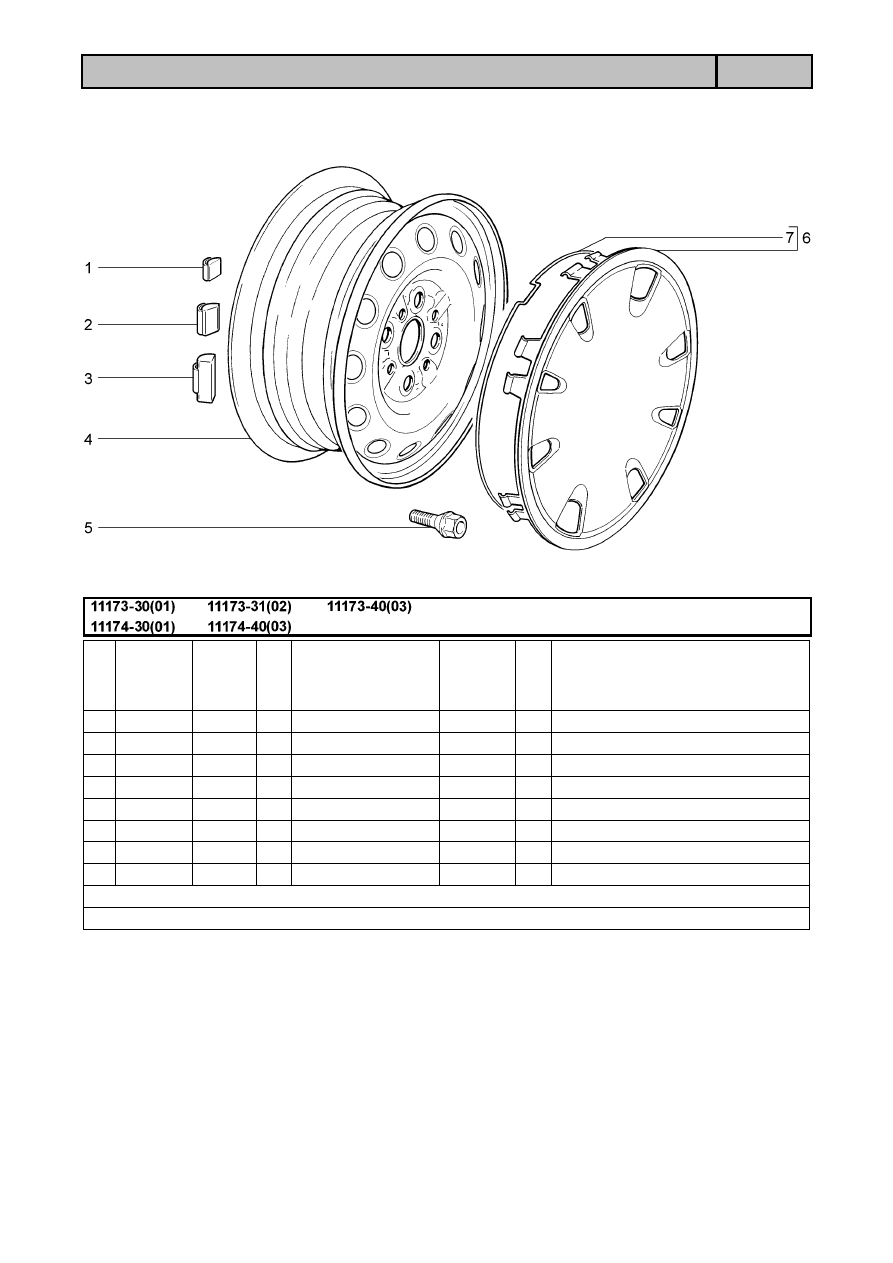

D20

Колеса

D410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3101301&00 ^ *

(03)

10 Груз балансировочный 5г

1

+

21080&3101308&00 ^ *

(01)(02)

10 Груз балансировочный 5г

2

+

21080&3101301&00 ^ *

(01)(02)

10 Груз балансировочный 10г

3

+

11180&3101302&00 ^ *

(03)

10 Груз балансировочный 10г

3

+

11180&3101303&00 ^ *

(03)

10 Груз балансировочный 15г

3

+

11180&3101304&00 ^ *

(03)

10 Груз балансировочный 20г

3

+

11180&3101306&00 ^ *

(03)

10 Груз балансировочный 25г

3

+

11180&3101307&00 ^ *

(03)

10 Груз балансировочный 30г

3

+

11180&3101308&00 ^ *

(03)

10 Груз балансировочный 35г

3

+

11180&3101309&00 ^ *

(03)

10 Груз балансировочный 40г

3

+

11180&3101310&00 ^ *

(03)

10 Груз балансировочный 45г

3

+

11180&3101311&00 ^ *

(03)

10 Груз балансировочный 50г

3

+

11180&3101312&00 ^ *

(03)

10 Груз балансировочный 55г

3

+

11180&3101313&00 ^ *

(03)

10 Груз балансировочный 60г

3

+

21080&3101302&00  ^ *

(01)(02)

10 Груз балансировочный 20г

3

+

21080&3101303&00 ^ *

(01)(02)

10 Груз балансировочный 30г

3

+

21080&3101304&00 ^ *

(01)(02)

10 Груз балансировочный 40г

3

+

21080&3101306&00 ^ *

(01)(02)

10 Груз балансировочный 50г

3

+

21080&3101307&00 ^ *

(01)(02)

10 Груз балансировочный 60г

3

+

21080&3101309&00 ^ *

(01)(02)

10 Груз балансировочный 15г

3

+

21080&3101310&00 ^ *

(01)(02)

10 Груз балансировочный 25г

3

+

21080&3101311&00 ^ *

(01)(02)

10 Груз балансировочный 35г

3

+

21080&3101312&00 ^ *

(01)(02)

10 Груз балансировочный 45г

D21

Колеса

D410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

3

+

21080&3101313&00 ^ *

(01)(02)

10 Груз балансировочный 55г

4

+

21120&3101015&02 ~ !

(01)(03)

5

Колесо

4

+

21120&3101015&02

(02)

5

Колесо

4

+

21120&3101015&21 ~

(01)(03)

5

Колесо

5

+

21080&3101040&10

16 Болт колеса

6

+

21120&3102010&00 ~ !

4

Колпак колеса в сборе

6

+

21120&3102010&01 ~ !

4

Колпак колеса в сборе

7

+

21120&3102020&00

4

Пружина колпака

* & наибольшее количество

21120&3101015&02  !  21120&3102010&00 ~ 21120&3102010&01
