LADA KALINA 1117. Каталог деталей и сборочных единиц - часть 7

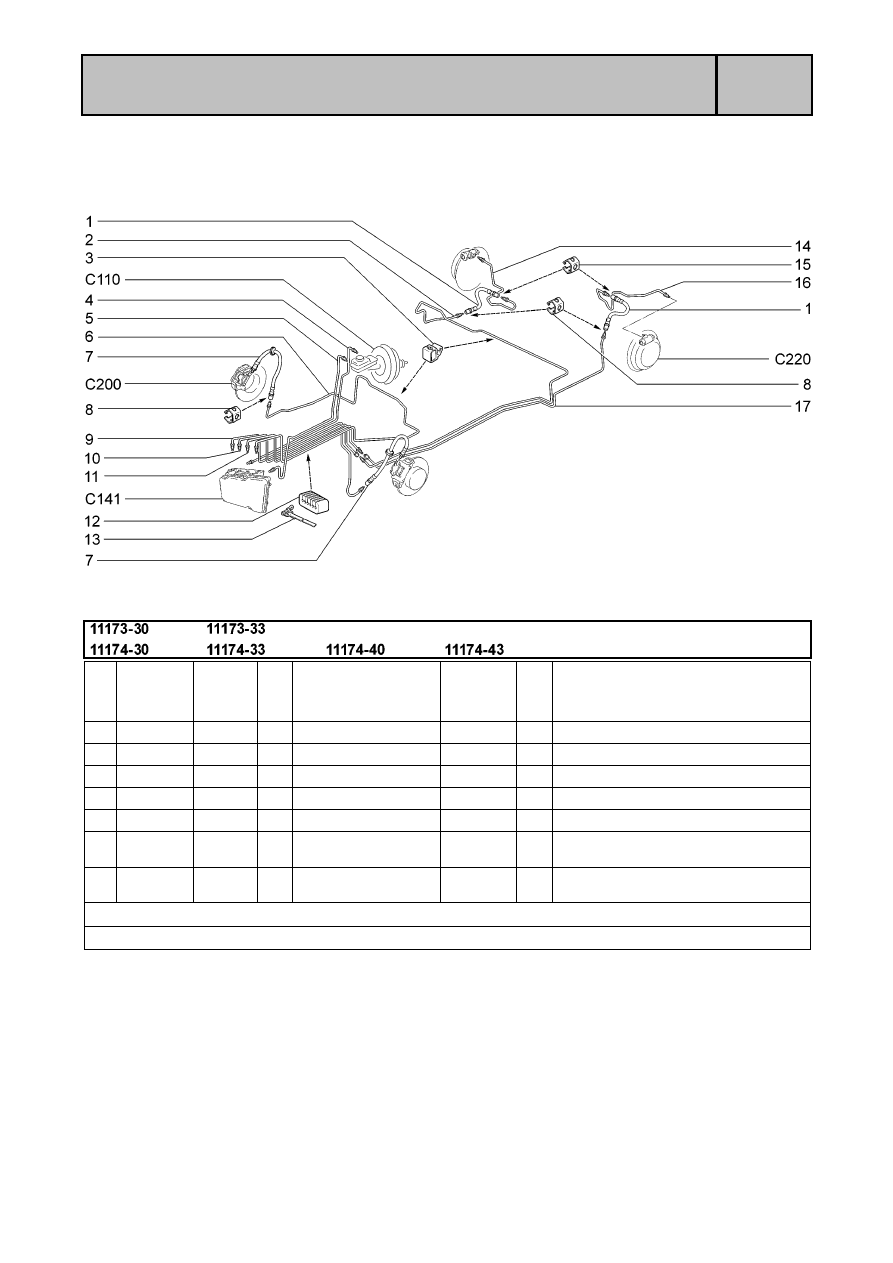

C6

Привод гидротормозов

(15,16,115,116,435,436)

C121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

12

+

11180&3506558&00

2

Втулка шумоизоляционная

13

+

00001&0002917&90

2

Хомут 20 ленточный

14

+

11180&3506640&00 *

1

Трубка к правому заднему тормозу

15

11180&3506073&00 *

2

Скоба крепления тормозного шланга

16

+

11180&3506650&00 *

1

Трубка к левому заднему тормозу

17

+

11180&3506630&10 ~

1

Трубка к шлангу левого заднего
тормоза

17

+

11180&3506630&11 ~

1

Трубка к шлангу левого заднего
тормоза

* & входит в состав 11180&2914002&11 (D310)

** & входит в состав 11180&3501014&00, 11180&3501015&00 (С210)

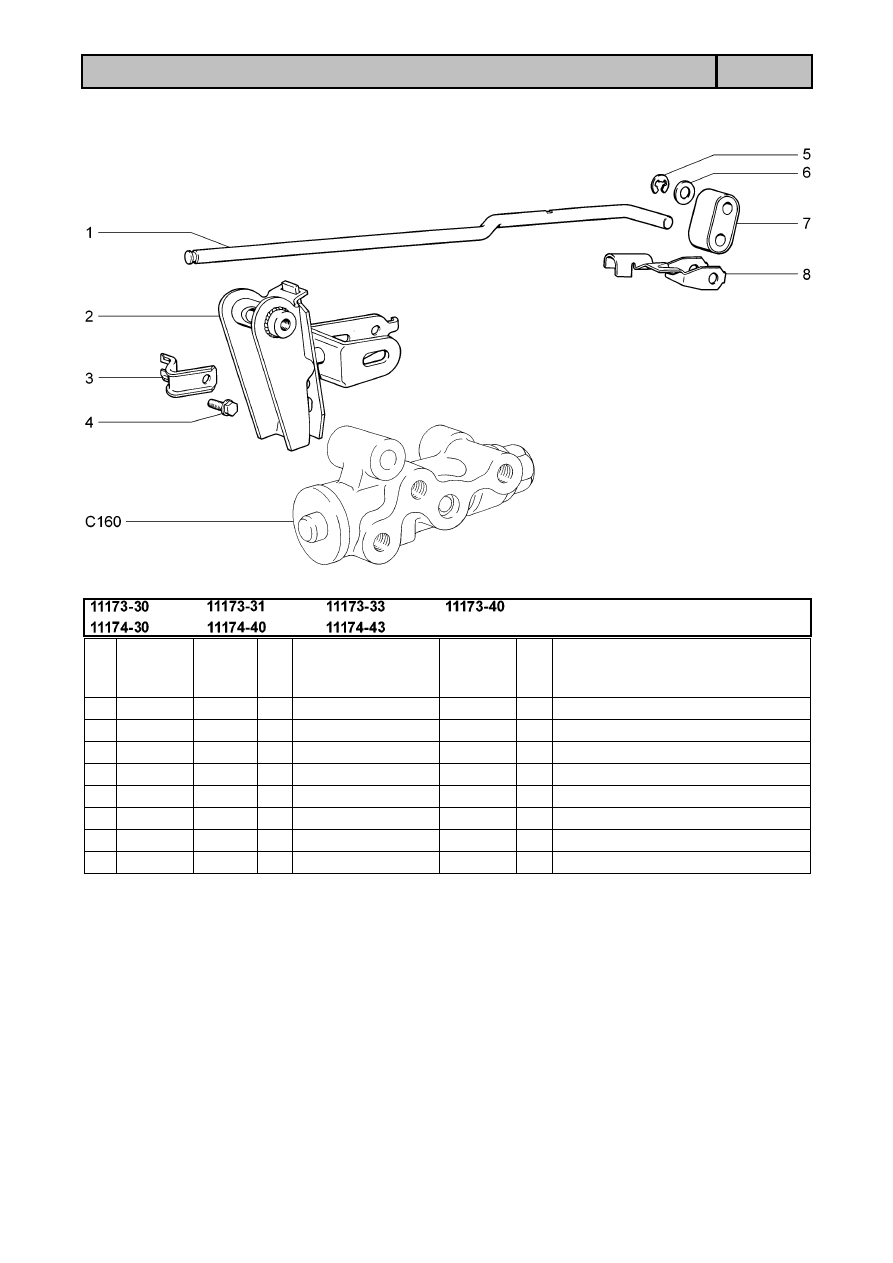

C7

Привод регулятора давления

C130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3512122&00

1

Рычаг упругий привода

2

+

21080&3512016&00

1

Рычаг привода с кронштейном

3

+

21080&3512117&00

1

Фиксатор рычага

4

+

00001&0038200&21

1

Болт М5х10 с пружинной шайбой

5

+

21080&1107148&00

1

Шайба 8 стопорная

6

+

21080&3512141&00

1

Шайба

7

+

21080&3512132&00

1

Серьга привода

8

+

21080&3512128&00

1

Скоба серьги

C8

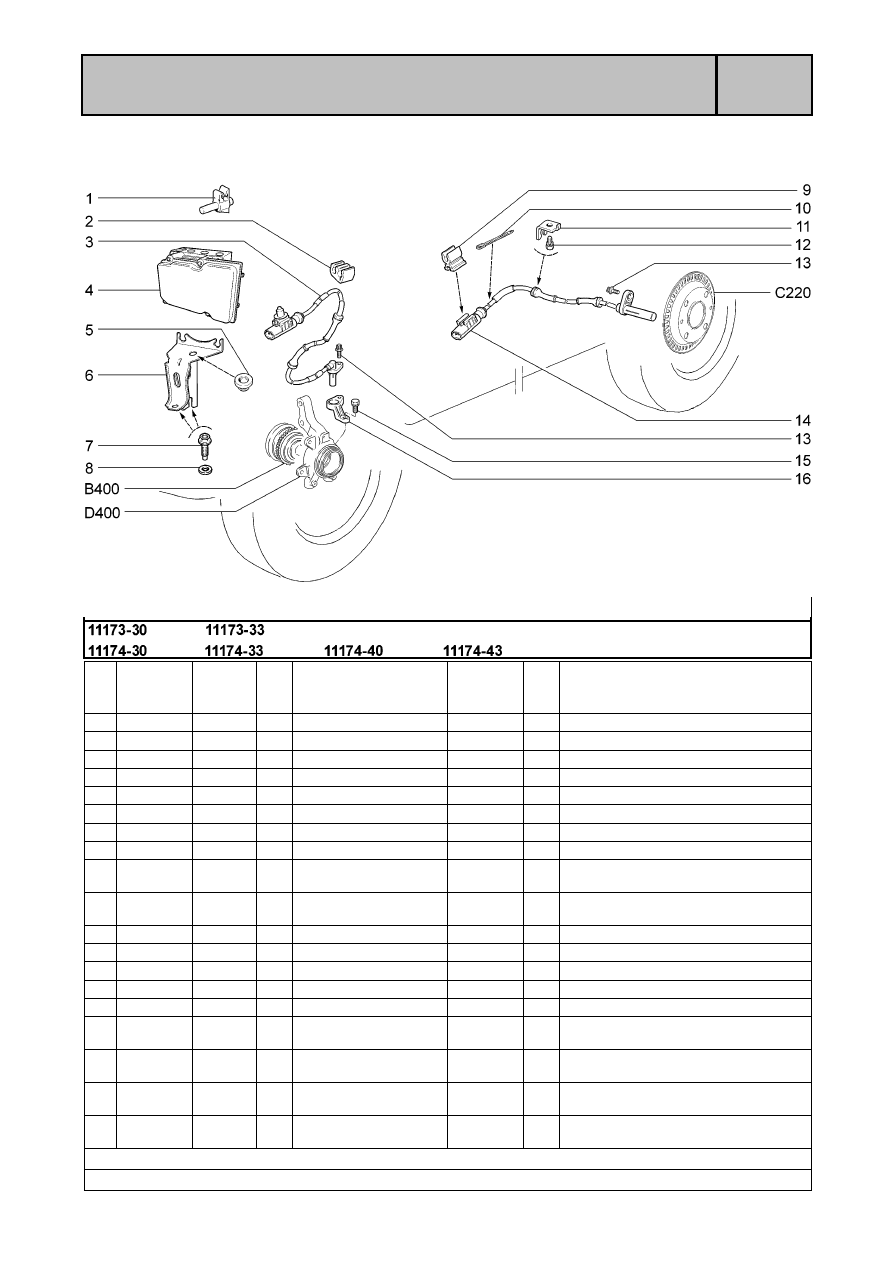

Гидроагрегат АБС и датчики скорости колес

(15,16,115,116,435,436)

C141

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21010&1104022&00

1

Скоба (лонжерон передний правый)

2

+

11180&3538432&00

3

Скоба

3

+

11180&3538350&00

2

Датчик скорости переднего колеса

4

+

11180&3538010&01

1

Гидроагрегат АБС

5

+

11180&3538324&00

1

Демпфер гидроагрегата

6

+

11180&3538300&00

1

Кронштейн гидроагрегата

7

+

21100&1001259&00

2

Болт

8

+

00001&0026467&01

2

Шайба 8

9

+

11180&3538436&00

2

Скоба колодки датчика скорости
колеса

10

+

00001&0045677&80

1

Хомут 126,5 (трубка к шлангу левого
заднего тормоза)

11

+

21700&3538434&00

2

Кронштейн жгута датчика скорости

12

+

00001&0038241&11

2

Болт М6х12 с пружинной шайбой

13

+

11180&3538408&00

4

Болт

14

+

11180&3538370&00

2

Датчик скорости заднего колеса

15

+

00001&0038256&21 ***

2

Болт М8х16 с пружинной шайбой

16

+

11180&3538410&00 ~ *

1

Кронштейн датчика скорости
переднего колеса правый

16

+

11180&3538410&02 ~ *

1

Кронштейн датчика скорости
переднего колеса правый

16

+

11180&3538411&00  ~ **

1

Кронштейн датчика скорости
переднего колеса левый

16

+

11180&3538411&02  ~ **

1

Кронштейн датчика скорости
переднего колеса левый

* & входит в состав 11186&2901022&11, 11196&2901022&10 (D200)

** & входит в состав 11186&2901023&11, 11196&2901023&10 (D200)

C9

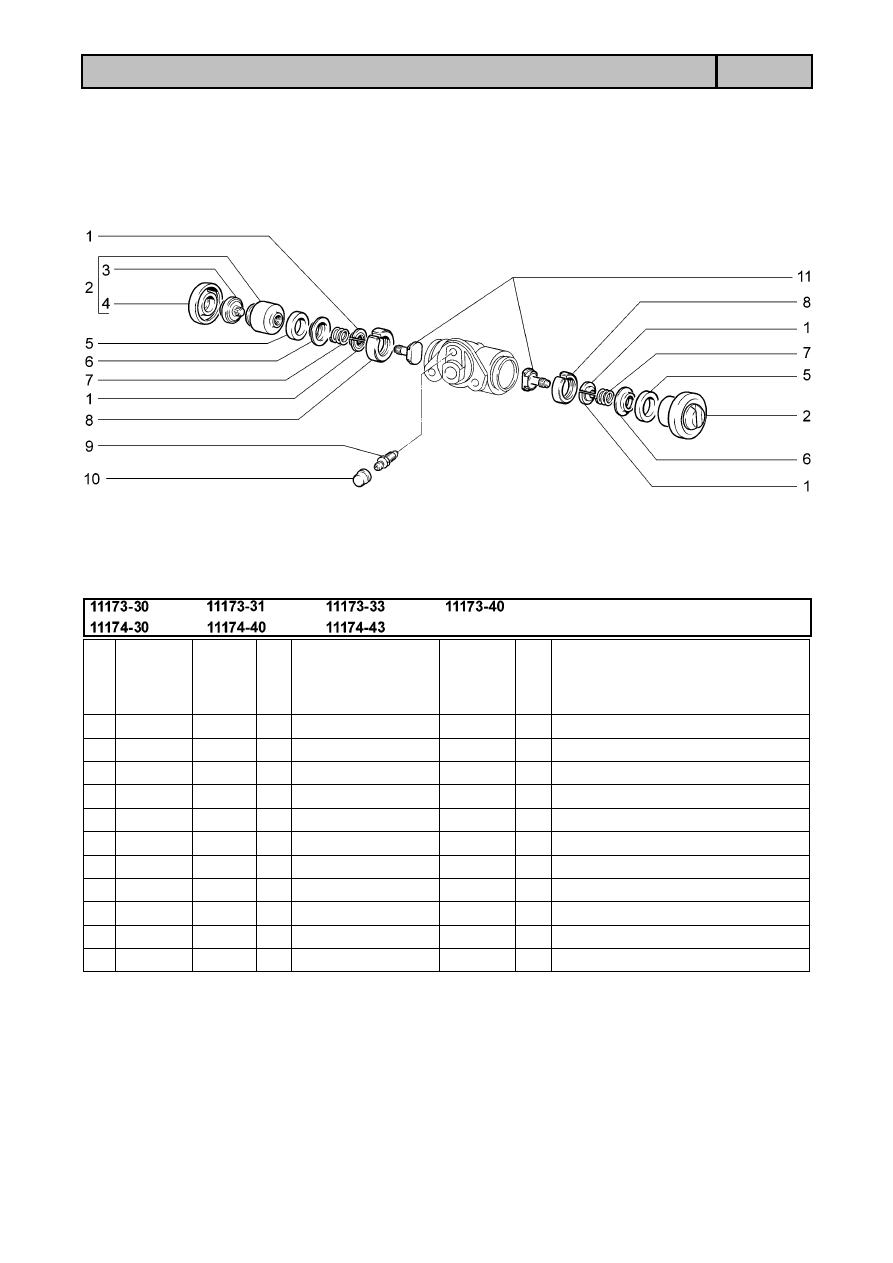

Цилиндр колесный заднего тормоза

C150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21050&3502048&00

4

Сухарь

2

+

21050&3502050&01

2

Поршень колесного цилиндра

3

21050&3502056&10

2

Упор колодок

4

+

21010&3502058&01

2

Колпак защитный

5

+

21010&3502051&01

2

Кольцо уплотнительное

6

21050&3502054&00

2

Чашка

7

21050&3502053&00

2

Пружина

8

21050&3502043&00

2

Кольцо

9

+

21010&1602591&01

1

Штуцер шланга

10

+

21010&1602592&00

1

Колпачок штуцера

11

21050&3502044&00

2

Винт стопорный

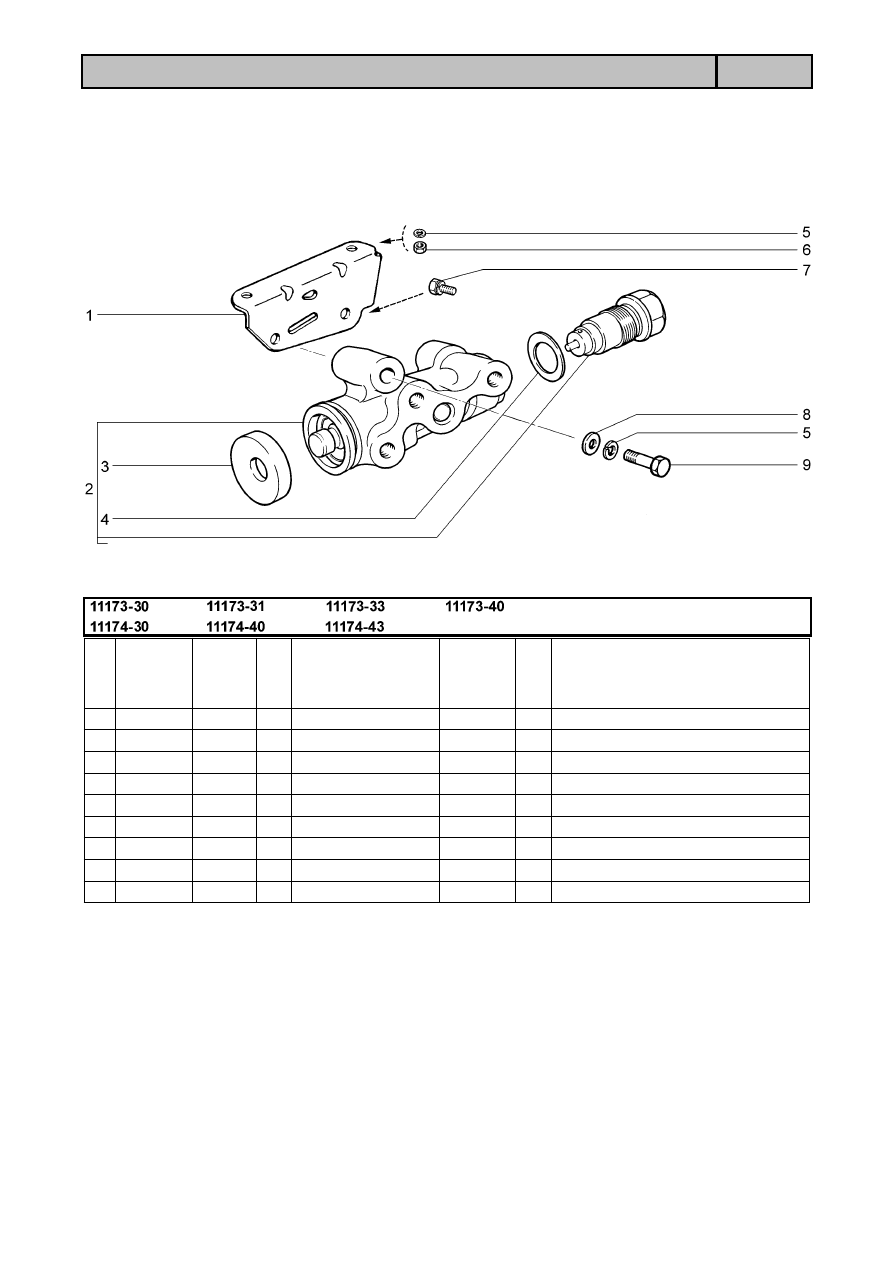

C10

Регулятор давления тормозов

C160

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3512120&00

1

Кронштейн регулятора давления

2

+

21080&3512010&00

1

Регулятор давления

3

+

21010&1602550&00

1

Колпачок защитный

4

+

21080&3512115&00

1

Прокладка

5

+

00001&0005166&70

3

Шайба 8 пружинная

6

+

00001&0061008&21

2

Гайка М8

7

+

00001&0038255&21

1

Болт М8х14 с пружинной шайбой

8

+

00001&0005196&01

1

Шайба 8

9

+

00001&0060442&21

1

Болт М8х50

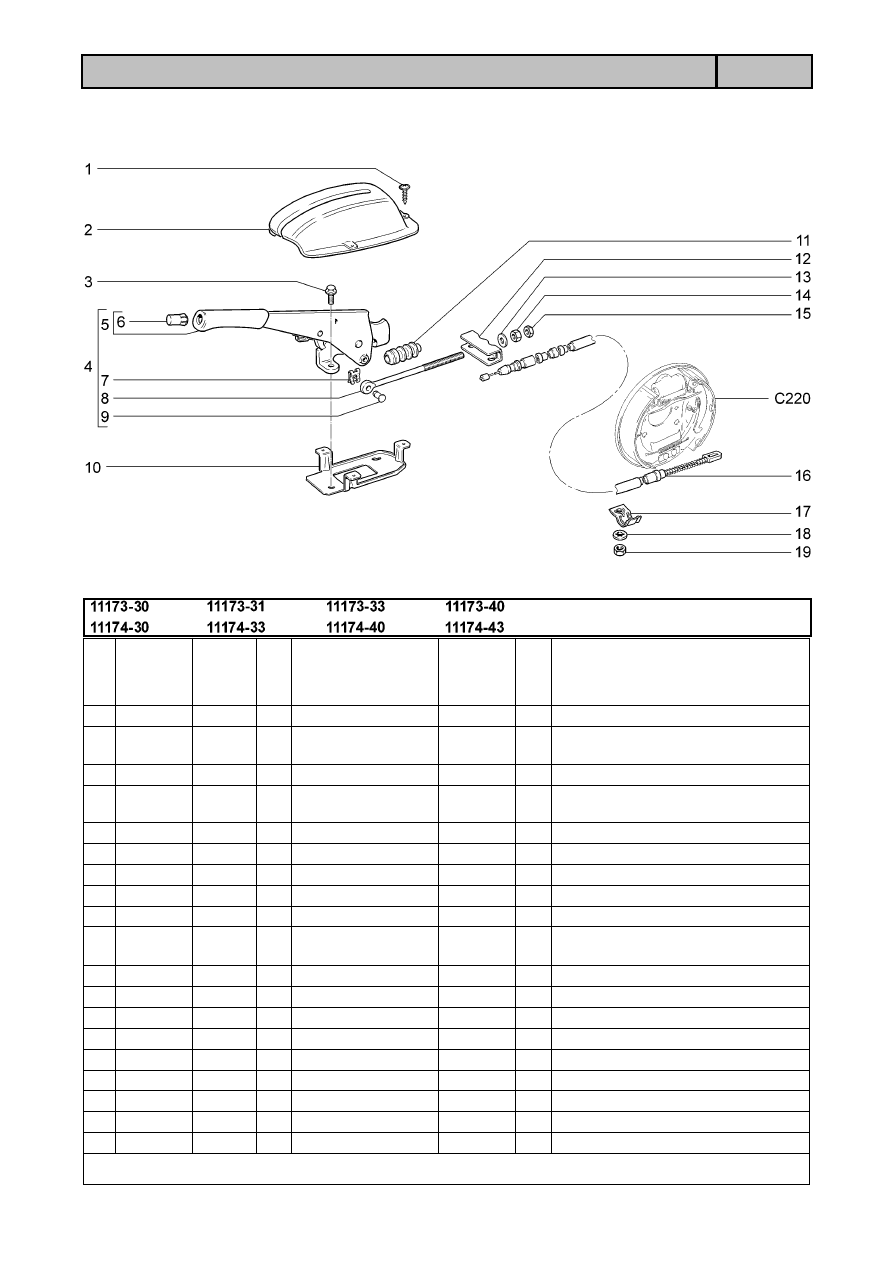

C11

Привод стояночного тормоза

C170

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21140&5325388&00

3

Винт самонарезающий

2

+

11180&3508040&10

1

Чехол защитный рычага ручного
привода тормоза

3

+

00001&0038381&21

2

Болт М8х20 с зубчатым буртиком

4

+

11180&3508010&00

1

Рычаг ручного привода тормоза с
тягой

5

+

21230&3508012&00

1

Рычаг ручного привода тормоза

6

+

21100&3508039&00

1

Кнопка рычага тормоза

7

+

00001&0010640&76

1

Скоба 8 стопорная

8

+

21080&3508071&00

1

Тяга привода ручного тормоза

9

+

21080&3508073&00

1

Ось тяги

10

+

11180&3508045&10

1

Кронштейн крепления защитного
чехла

11

+

21080&3508046&00

1

Чехол защитный тяги

12

+

21080&3508075&10

1

Уравниватель троса

13

+

00001&0005196&01

1

Шайба 8

14

+

00001&0061008&11

1

Гайка М8

15

+

00001&0061023&11

1

Гайка М8 низкая

16

+

11180&3508180&01 *

2

Трос привода

17

+

21080&3508214&20 *

2

Скоба троса

18

+

00001&0026053&70 *

2

Шайба 6 стопорная

19

+

00001&0058962&11 *

2

Гайка М6

* & входит в состав 11180&2914002&01, 11180&2914002&11 (D310)

C12

Тормоза передние

C200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&3501146&00

1

Кожух защитный правый

1

+

21120&3501147&00

1

Кожух защитный левый

2

+

21120&3501070&00 ~

2

Диск переднего тормоза

2

+

21120&3501070&01 ~

2

Диск переднего тормоза

2

+

21120&3501070&02 ~

2

Диск переднего тормоза

3

+

00001&0038241&11

6

Болт М6х12 с пружинной шайбой

4

+

00001&0059707&30

4

Болт М10х1,25х25

5

+

00001&0005168&70

4

Шайба 10 пружинная

6

+

21010&1602592&00

2

Колпачок штуцера шланга

7

+

11180&3501012&10

1

Тормоз передний правый

7

+

11180&3501013&10

1

Тормоз передний левый

8

+

21120&3101082&00

4

Штифт направляющий

C13

Элементы передних тормозов

C210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3501033&00

4

Болт

2

+

21080&3501032&00

4

Шайба стопорная

3

+

21080&3501018&00

4

Палец направляющий

4

+

21080&3501019&00

4

Чехол защитный

5

+

21100&3501080&00 *

4

Колодка

6

+

11180&3501014&00

1

Суппорт правый в сборе

6

+

11180&3501015&00

1

Суппорт левый в сборе

7

+

21080&3501030&01

4

Болт

8

+

21080&3501039&01

4

Шайба болта

9

+

00001&0002844&60

2

Прокладка

10

+

21080&3501063&00

2

Кольцо уплотнительное

11

+

21010&1602591&01

2

Штуцер шланга

12

+

21010&3501051&00

2

Кольцо уплотнительное

13

+

21080&3501058&00

2

Колпачок защитный

14

+

21080&3501057&00

2

Кольцо стопорное

15

+

21100&3501017&01

2

Суппорт переднего тормоза

16

+

21120&3501155&00

2

Направляющая колодок

17

+

21080&3501170&01

4

Ось пружины

18

+

21080&3501166&00

4

Пружина

+

21100&3501089&00

1

Комплект 4&х тормозных колодок

* & входит в комплект 21100&3501089&00

C14

Тормоза задние в сборе

C220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0005164&70

2

Шайба 6 пружинная

2

+

00001&0032759&01

2

Винт М6х10

3

+

21080&3502010&11

1

Тормоз задний правый

3

+

21080&3502011&11

1

Тормоз задний левый

4

+

00001&0005168&70

8

Шайба 10 пружинная

5

+

11180&3502112&00

8

Болт

6

+

11180&3502010&11

(15,16,

115,116,
435,436)

1

Тормоз задний правый

6

+

11180&3502011&11

(15,16,

115,116,
435,436)

1

Тормоз задний левый

7

+

11180&3538400&00

(15,16,

115,116,
435,436)

2

Ротор заднего колеса

8

+

21080&3502070&00

2

Барабан тормозной

9

+

21120&3101082&00

4

Штифт направляющий

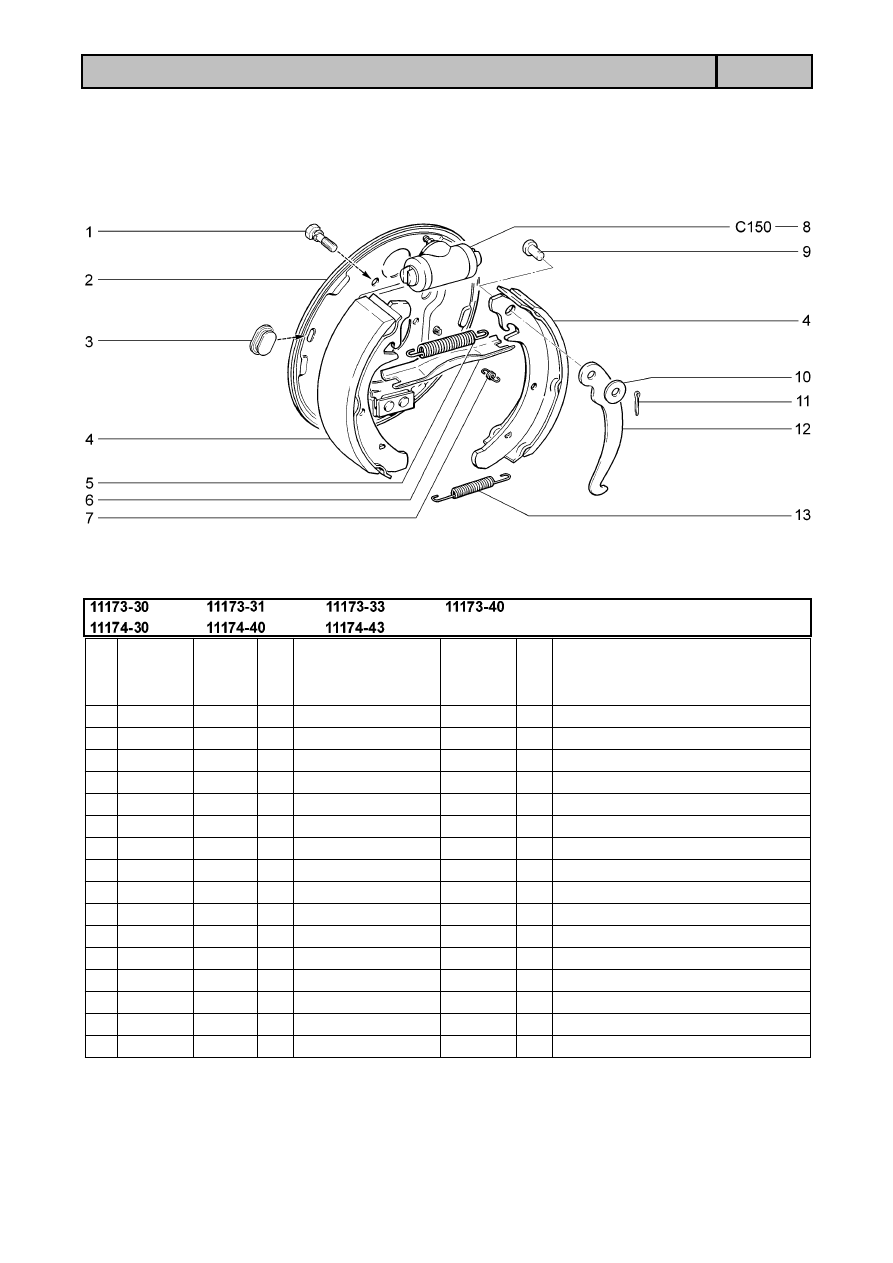

C15

Тормоза задние

C230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0038241&21

4

Болт М6х12 с пружинной шайбой

2

+

21080&3502012&10

1

Щит тормоза правый

2

+

21080&3502013&10

1

Щит тормоза левый

3

+

21080&3502019&01

2

Заглушка щита

4

+

21080&3502090&01

4

Колодка

5

+

21080&3502035&00

2

Пружина верхняя

6

+

21080&3507036&00

1

Планка разжимная правая

6

+

21080&3507037&00

1

Планка разжимная левая

7

+

21080&3502033&00

4

Пружина направляющая

8

+

21050&3502040&00

2

Цилиндр колесный

9

+

21010&3507038&00

2

Ось рычага

10

+

00001&0026386&01

2

Шайба 10

11

+

00001&0007343&01

2

Шплинт 2х20

12

+

21080&3507034&00

1

Рычаг правый

12

+

21080&3507035&00

1

Рычаг левый

13

+

21080&3502038&00

2

Пружина нижняя

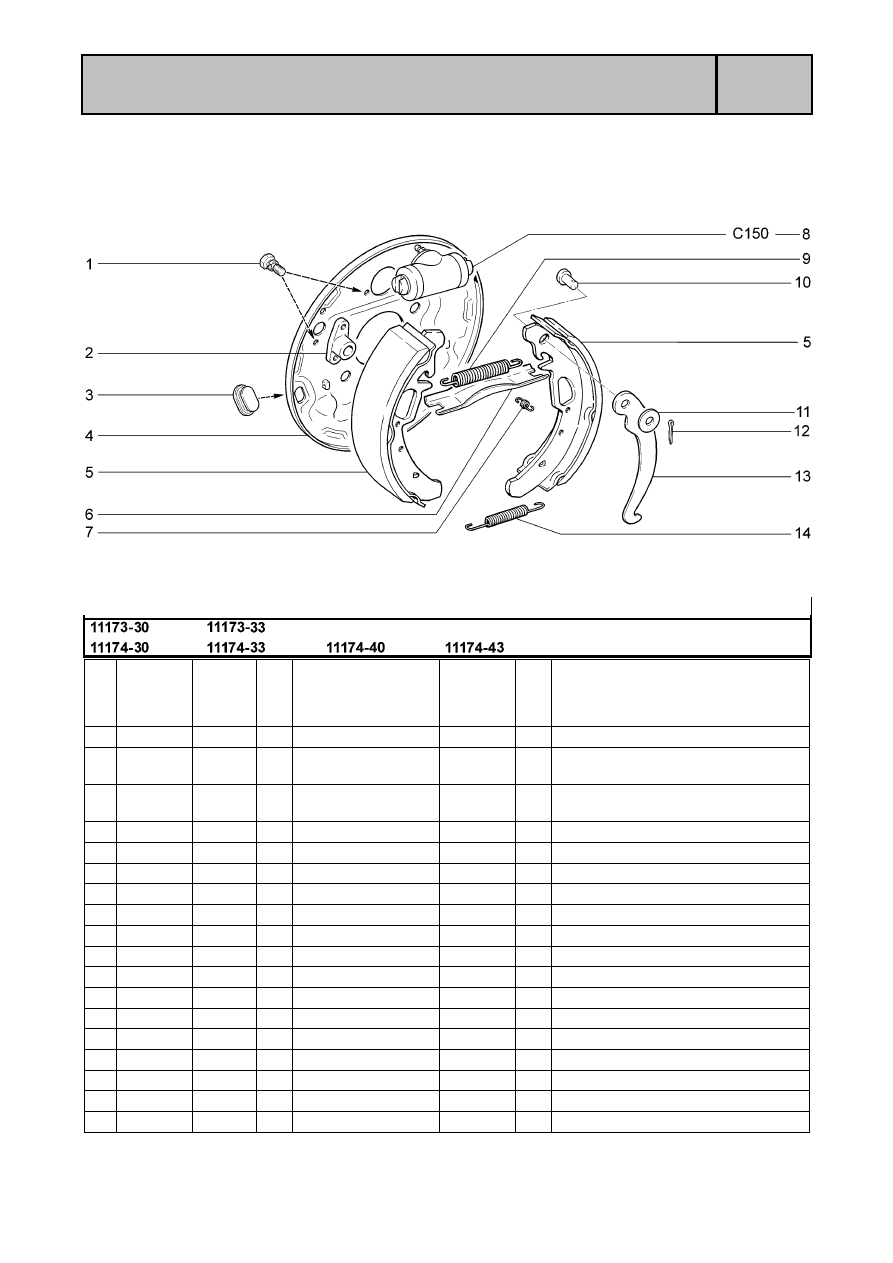

C16

Тормоза задние

(15,16,115,116,435,436)

C231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0038241&21

6

Болт М6х12 с пружинной шайбой

2

+

11180&3538416&01 ~

2

Кронштейн датчика скорости заднего
колеса

2

+

11180&3538416&02 ~

2

Кронштейн датчика скорости заднего
колеса

3

+

21080&3502019&01

2

Заглушка щита

4

+

11180&3502012&11

1

Щит тормоза правый

4

+

11180&3502013&11

1

Щит тормоза левый

5

+

11180&3502090&10

4

Колодка

6

+

21080&3507036&00

1

Планка разжимная правая

6

+

21080&3507037&00

1

Планка разжимная левая

7

+

21080&3502033&00

4

Пружина направляющая

8

+

21050&3502040&00

2

Цилиндр колесный

9

+

21080&3502035&00

2

Пружина верхняя

10

+

21010&3507038&00

2

Ось рычага

11

+

00001&0026386&01

2

Шайба 10

12

+

00001&0007343&01

2

Шплинт 2х20

13

+

21080&3507034&00

1

Рычаг правый

13

+

21080&3507035&00

1

Рычаг левый

14

+

21080&3502038&00

2

Пружина нижняя

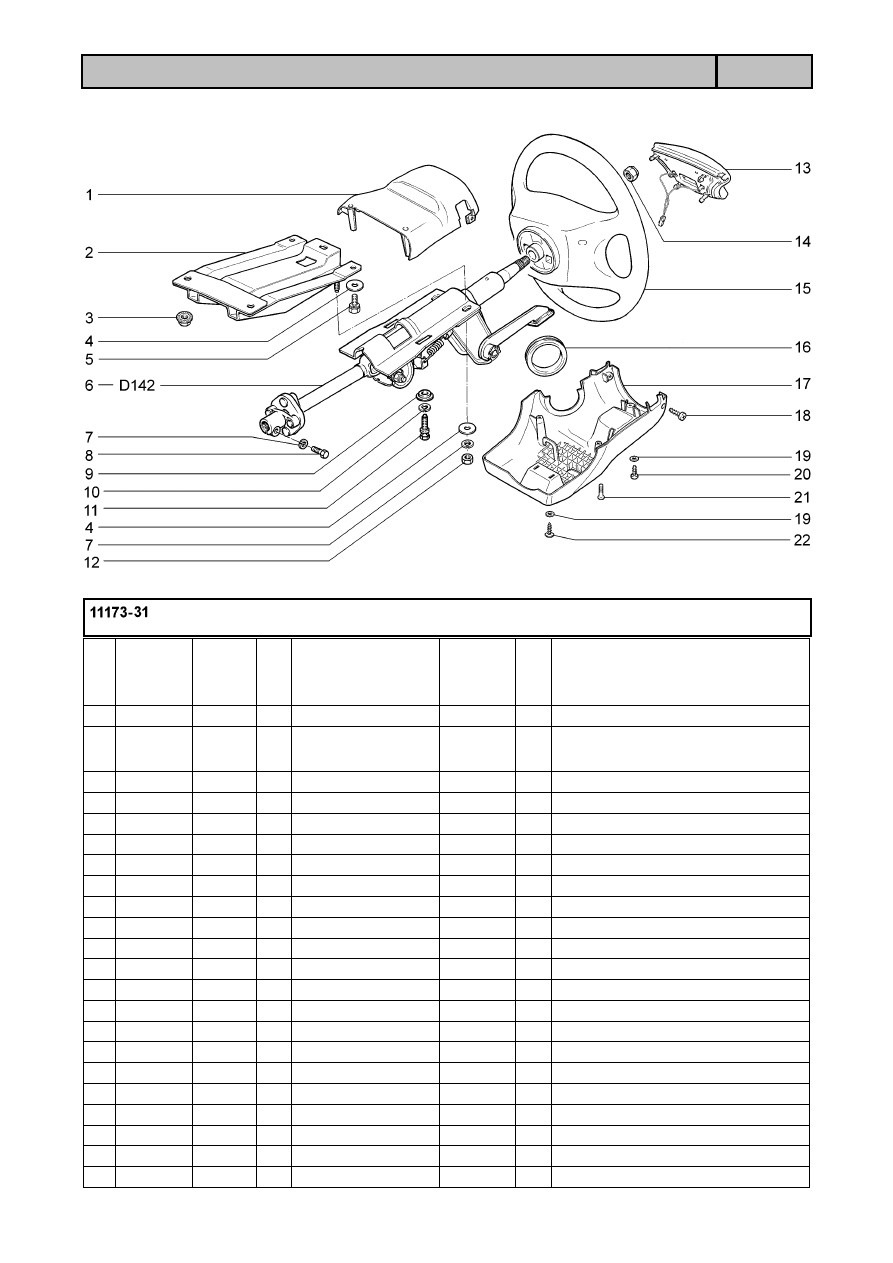

D1

Колонка рулевая

D100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3403065&00

1

Кожух облицовочный верхний

2

11186&3403172&00

1

Кронштейн промежуточный

3

+

00001&0038381&21

3

Болт М8х20 с зубчатым буртиком

4

+

11186&3450008&02 ~

1

Усилитель электромеханический с
кронштейнами в сборе

5

+

11186&3450008&00 ~

1

Усилитель электромеханический с
кронштейнами в сборе

6

+

21230&3401138&00

1

Болт крепления накидной вилки

7

+

21230&3401085&00

1

Шарнир карданный

8

+

11186&3422092&00

1

Вал карданный с шарниром

9

+

00001&0061008&21

3

Гайка М8

10

+

00001&0005166&70

3

Шайба 8 пружинная

11

+

00001&0060426&31

2

Болт М8х35

12

+

11180&3402050&00 !

1

Включатель сигнала

12

+

11183&3402050&00 !!

1

Включатель сигнала

13

+

21100&3402136&00

1

Гайка

14

+

11180&3402015&00 ~ !

1

Колесо рулевое

14

+

11183&3402018&01 ~ !!

1

Колесо рулевое

15

+

00001&0038322&01

4

Гайка М8 с зубчатым буртиком

16

+

21100&3403204&00

1

Кольцо уплотнительное

17

+

00001&0076701&07

2

Винт 4,3х12,7 самонарезающий

18

+

11180&3403072&00

1

Кожух облицовочный нижний

19

+

00001&0033112&01

2

Винт М5х20

20

+

00001&0005193&01

3

Шайба 5

21

+

21140&5325388&00

3

Винт самонарезающий

11180&3402015&00  !  11180&3402050&00

11183&3402018&01  !!  11183&3402050&00

D2

Колонка рулевая

D101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3403065&00

1

Кожух облицовочный верхний

2

11186&3403172&00

1

Кронштейн промежуточный

3

+

00001&0038381&21

3

Болт М8х20 с зубчатым буртиком

4

+

11186&3450008&02 ~

1

Усилитель электромеханический с
кронштейнами в сборе

5

+

11186&3450008&00 ~

1

Усилитель электромеханический с
кронштейнами в сборе

6

+

21230&3401138&00

1

Болт крепления накидной вилки

7

+

21230&3401085&00

1

Шарнир карданный

8

+

11186&3422092&00

1

Вал карданный с шарниром

9

+

00001&0061008&21

3

Гайка М8

10

+

00001&0005166&70

3

Шайба 8 пружинная

11

+

00001&0060426&31

2

Болт М8х35

12

+

21100&3402136&00

1

Гайка

13

+

11190&3402012&00 ~

1

Колесо рулевое с включателем
сигнала

13

+

11190&3402012&01 ~

1

Колесо рулевое с включателем
сигнала

14

+

00001&0038322&01

4

Гайка М8 с зубчатым буртиком

15

+

21100&3403204&00

1

Кольцо уплотнительное

16

+

00001&0076701&07

2

Винт 4,3х12,7 самонарезающий

17

+

11180&3403072&00

1

Кожух облицовочный нижний

18

+

00001&0033112&01

2

Винт М5х20

19

+

00001&0005193&01

3

Шайба 5

20

+

21140&5325388&00

3

Винт самонарезающий

D3

Колонка рулевая

D102

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3403065&00

1

Кожух облицовочный верхний

2

11180&3403168&00

1

Кронштейн опорный рулевого
управления

3

+

00001&0038322&01

2

Гайка М8 с зубчатым буртиком

4

+

00001&0026467&01

5

Шайба 8

5

+

00001&0038258&21

3

Болт М8х20 с пружинной шайбой

6

+

11180&3401100&00

1

Вал рулевого управления в сборе

7

+

00001&0005166&70

3

Шайба 8 пружинная

8

+

00001&0060436&21

1

Болт М8х25

9

+

21100&3403044&00

2

Пластина фиксирующая

10

+

00001&0005164&70

2

Шайба 6 пружинная

11

+

21100&3704324&00

2

Болт М6 с отрывной головкой

12

+

00001&0061008&11

2

Гайка М8

13

+

11183&3402050&00

1

Включатель сигнала

14

+

21100&3402136&00

1

Гайка

15

+

11183&3402018&01

1

Колесо рулевое

16

+

21100&3403204&00

1

Кольцо уплотнительное

17

+

11180&3403072&00

1

Кожух облицовочный нижний

18

+

00001&0076701&01

2

Винт 4,3х12,7 самонарезающий

19

+

00001&0005193&01

3

Шайба 5

20

+

00001&0076710&01

1

Винт 4,9х9,5 самонарезающий

21

+

00001&0033112&01

2

Винт М5х20

22

+

21140&5325388&00

2

Винт самонарезающий

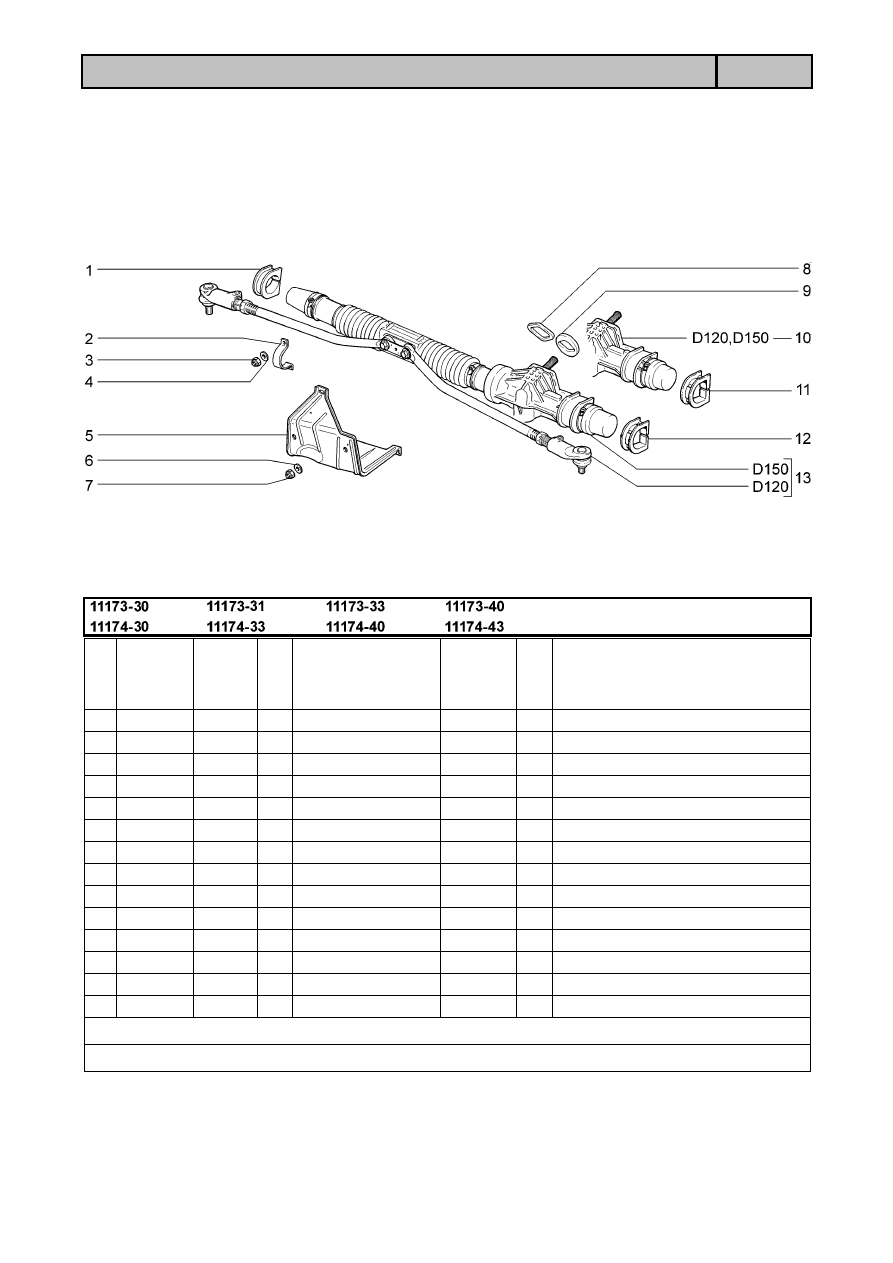

D4

Механизм рулевой

D110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3403080&00

1

Опора правая

2

+

21080&3403020&10

2

Скоба

3

+

00001&0061041&11

4

Гайка М8 самоконтрящаяся

4

+

00001&0005196&01

4

Шайба 8

5

+

11180&3403086&00

1

Кожух защитный

6

+

00001&0005194&01

3

Шайба 6

7

+

00001&0025742&11

3

Гайка М6 самоконтрящаяся

8

+

21100&3401165&12 ~

1

Уплотнитель рулевого механизма

9

+

21100&3401165&10 ~

1

Уплотнитель рулевого механизма

9

+

21100&3401165&11 ~

1

Уплотнитель рулевого механизма

10

+

11183&3400010&01 ~ !!

1

Механизм рулевой с тягами в сборе

11

+

11180&3403082&00 !!

1

Опора левая

12

+

21100&3403082&00 !

1

Опора левая

13

+

11183&3400010&00 ~ !

1

Механизм рулевой с тягами в сборе

11183&3400010&00  !  21100&3403082&00

11183&3400010&01  !!  11180&3403082&00

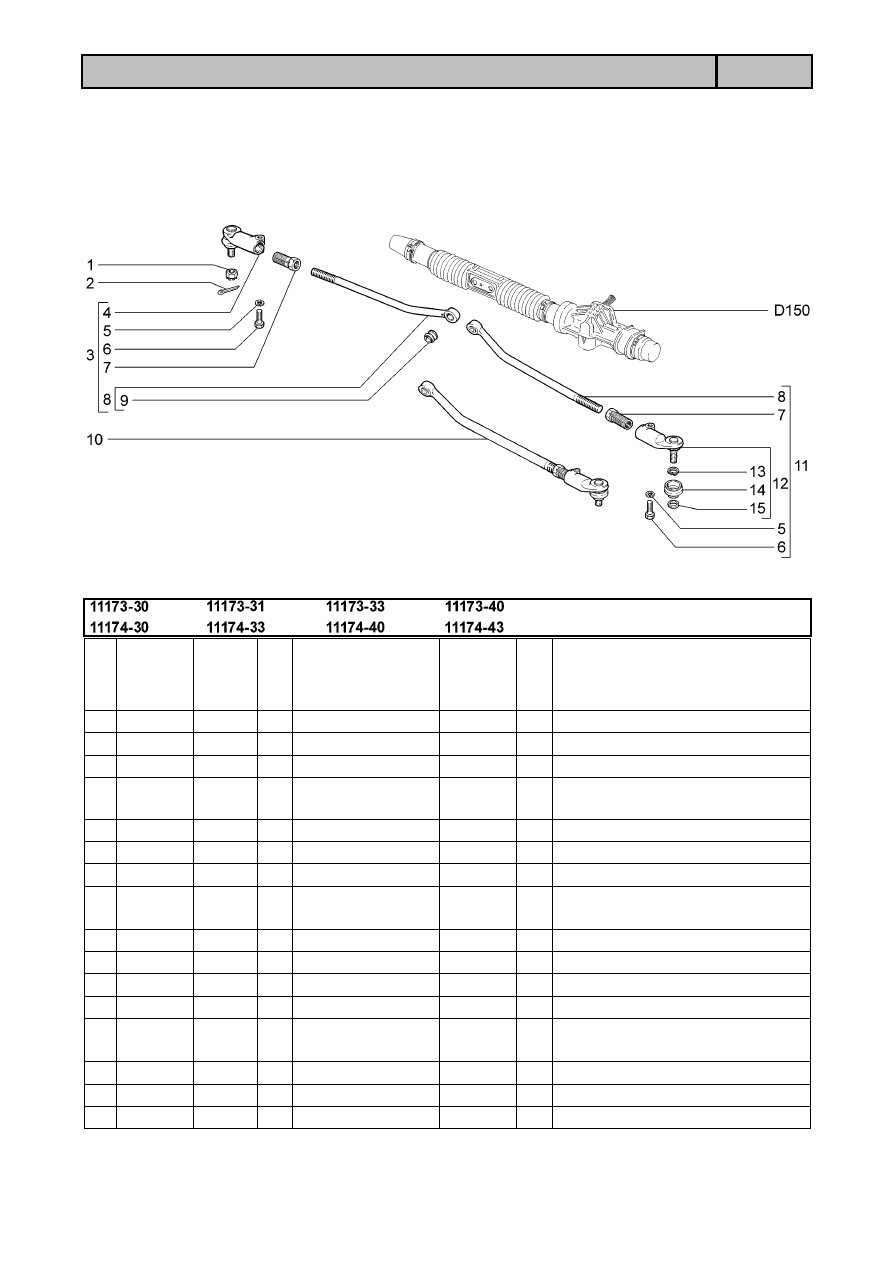

D5

Привод рулевой

D120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3414078&00

2

Гайка шарового пальца

2

+

00001&0007346&01

2

Шплинт 3х30

3

+

11180&3414052&00 ~

1

Тяга рулевой трапеции правая в сборе

4

11180&3414056&00

1

Наконечник наружный тяги правый в
сборе

5

+

00001&0005168&70

2

Шайба 10 пружинная

6

+

00001&0059709&21

2

Болт М10х1,25х35

7

11180&3414054&00

2

Тяга рулевой трапеции

8

+

11180&3414058&00

2

Наконечник внутренний тяги с
шарниром

9

+

21100&3414070&00

2

Шарнир внутренний

10

+

11180&3414052&02 ~

1

Тяга рулевой трапеции правая в сборе

10

+

11180&3414053&02 ~

1

Тяга рулевой трапеции левая в сборе

11

+

11180&3414053&00 ~

1

Тяга рулевой трапеции левая в сборе

12

11180&3414057&00

1

Наконечник наружный тяги левый в
сборе

13

+

21080&3414076&00

2

Кольцо пружинное

14

+

21080&3414077&00

2

Колпачок защитный

15

+

21080&3414075&00

2

Кольцо уплотнительное
