LADA NIVA 4x4. Каталог запасных частей - часть 19
Catalogue LADA NIVA 12. 2003
1
9
2
10
3
11
4
12
13
5
14
10
6
12
7
15
8
6
Ã"’¿Õ»«Ã ”œ-¿¬À"Õ»fl -¿«ƒ¿“Œ1ÕŒ… Œ-Œ¡ Œ…
21213
21215-10
212146-10

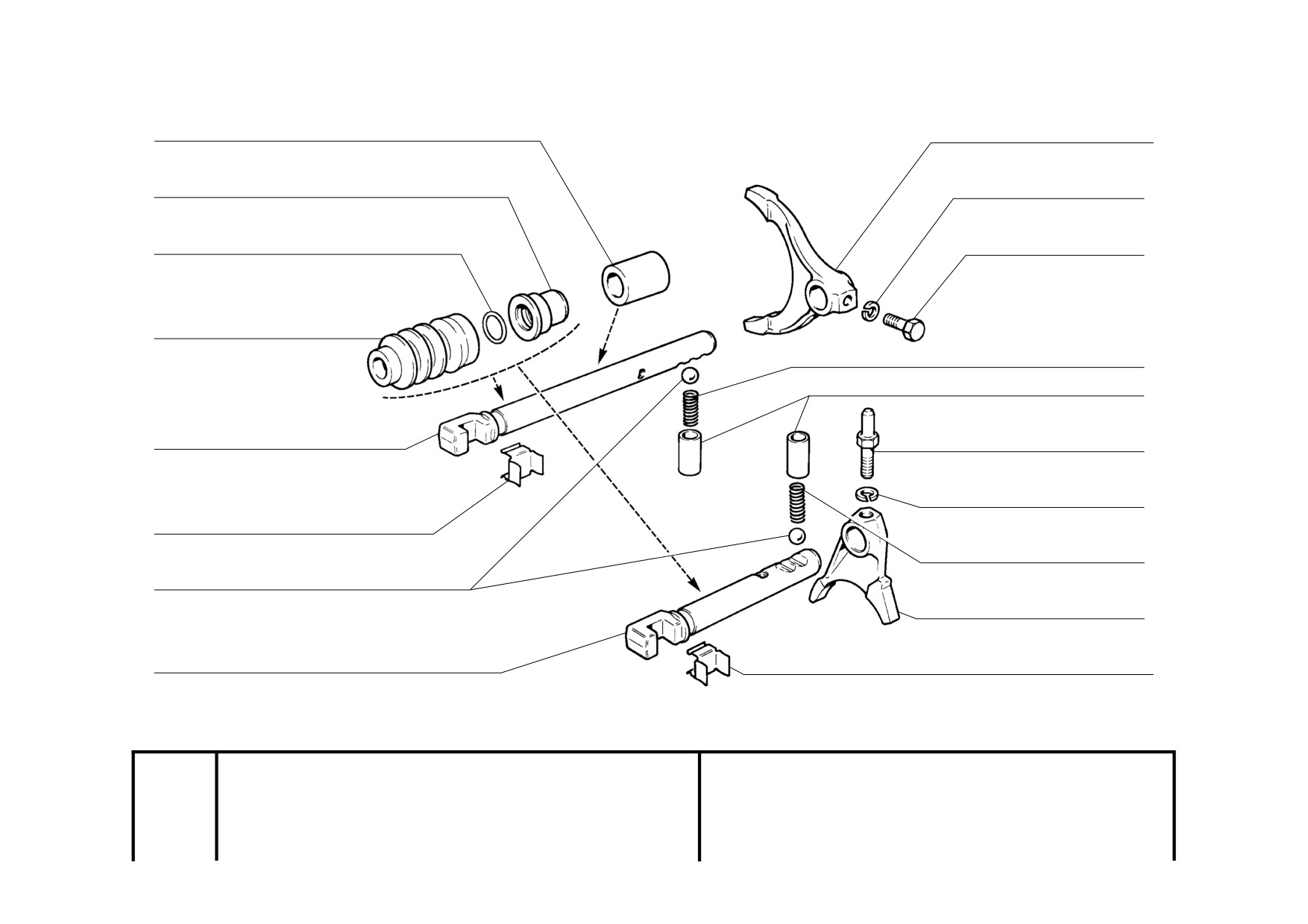

Transfer case control mechanism
2131-01
21214
21216
¬340
Mécanisme de commande de la boîte transfert
21214-10
21217
2131-41
Steuerung Verteilergetriebe
21214-20
212146
Mecanismo de mando de la caja de transferencia
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2121-1803022
2
Втулка
Bush
Douille
Buchse
Casquillo
2
2121-1803026
2
Втулка
Bush
Douille
Buchse
Casquillo
3
2121-1803025
2
Кольцо
Ring
Bague
Ring
Anillo
4
2121-1803027
2
Чехол
Boot
Soufflet protecteur
Manschette
Funda
5
2121-1803024
1
Шток
Rod
Tige
Schaltstange
Vástago
6
2121-1804058
2
Пружина
Spring
Ressort
Feder
Muelle
7
2101-1702077
2
Шарик
Ball
Bille
Kugel
Bola
8
2121-1803030
1
Шток
Rod
Tige
Schaltstange
Vástago
9
2121-1803020
1
Вилка
Fork
Fourchette
Schaltgabel
Horquilla
10
10516470
2
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
11
2101-1702028
1
Болт вилки
Bolt, selector fork
Boulon de fourchette
Gabelschraube
Tornillo de horquilla
12
2108-1702087
2
Пружина фиксатора
Spring, detent
Ressort de verrou
Riegelfeder
Muelle del fiador
13
2101-1702086
2
Втулка пружины
Sleeve, spring
Douille de ressort
Federbuchse
Casquillo de muelle
14
2121-1803032
1
Болт вилки
Bolt, selector fork
Boulon de fourchette
Schaltgabelschraube
Tornillo de horquilla
15
2121-1803028
1
Вилка
Fork
Fourchette
Schaltgabel
Horquilla
B340
Catalogue LADA NIVA 12. 2003
1
B300
2
B410
B420
7
3
4
5
B420
6
1
œ-»¬Œƒ -¿«ƒ¿“Œ*Õ¤… Œ-Œ¡ » » ÃŒ—“Œ¬
21213
21215-10
212146-10
Transfer case and axles drive
21214
21216
¬400
Transmission de boîte de transfert-ponts AV/AR
21214-10
21217
Verteilergetriebe- und Achsantrieb
21214-20
212146
Mando de la caja de transferencia y de los puentes
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
16104111
20
Гайка M8 самоконтрящаяся
Self-locking nut M8
Ecrou autofreiné M8
S.Mutter M8
Tuerca M8 autoblocante
2
21213-2202010
1
Вал карданный промежуточный
Layshaft
Arbre de transmission
Gelenkwelle
Arbol de cardán intermedio
intermédiaire
3
16105111
3
Гайка M12x1,25
Nut M12x1.25
Ecrou M12x1,25
Mutter M12x1,25
Tuerca M12x1,25
4
15541321
3
Болт М12х1,25х75
Bolt M12x1.25x75
Boulon M12x1,25x75
Schraube M12x1,25x75
Tornillo M12x1,25x75
5
21211-2203012
1
Вал карданный передний
Propeller shaft, forward
Arbre de transmission avant
Gelenkwelle vorne
Arbol de cardán delantero
6
2101-2201107
16
Болт
Bolt
Boulon
Schraube
Tornillo
7
21211-2201012
1
Вал карданный задний
Propeller shaft, rear
Arbre de transmission arrière
Gelenkwelle hinten
Arbol de cardán trasero
B400
Catalogue LADA NIVA 12. 2003
1
9
2
10
11
B300
B411
12
3
B420
13
4
B410
5
14
6
15
16
7
10
3
11
17
18
19
8
B420
B411
20
œ-»¬Œƒ -¿«ƒ¿“Œ0Õ¤… Œ-Œ¡ » » ÃŒ—“Œ¬
2131-01

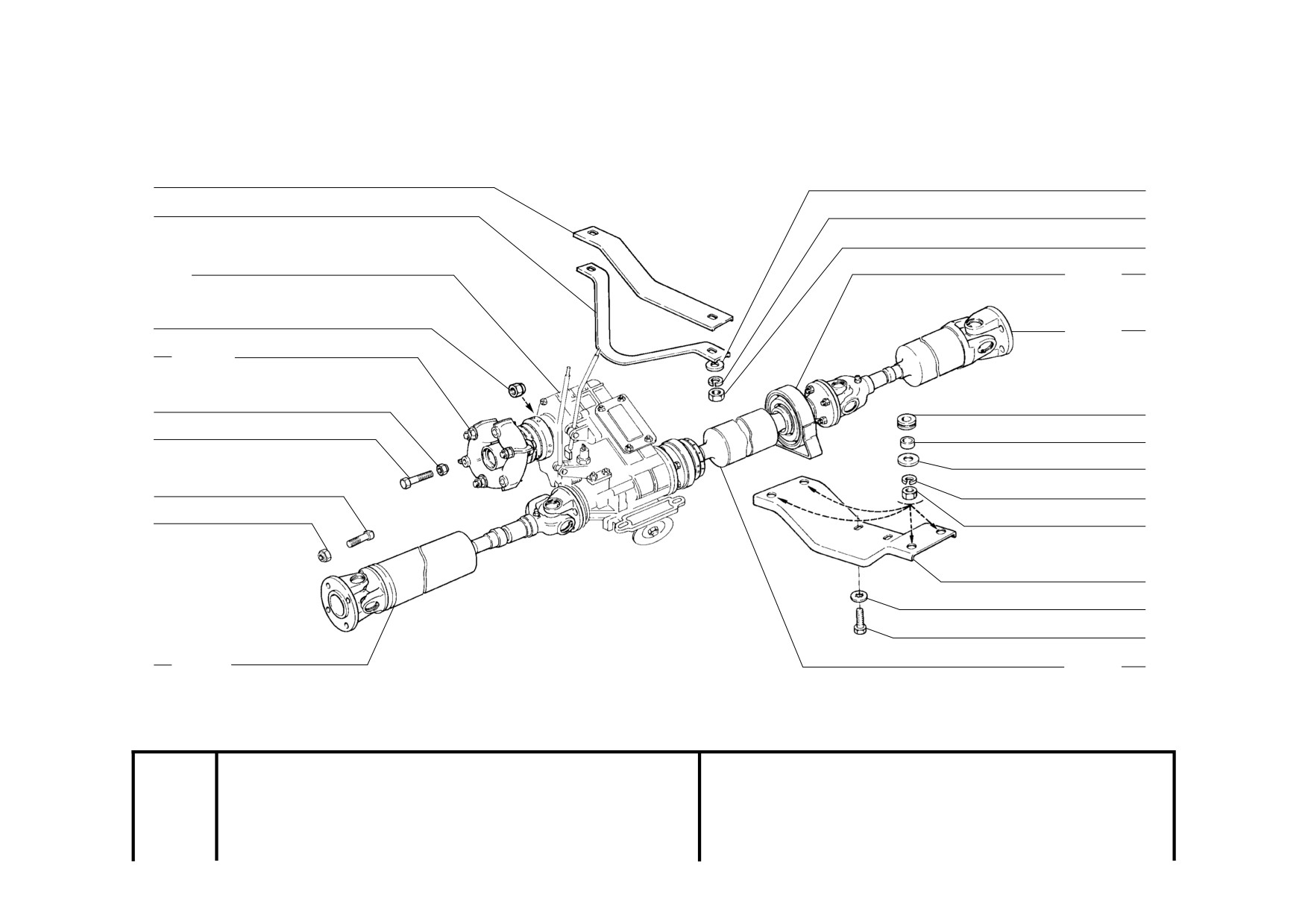

Transfer case and axles drive
2131-41
Transmission de boîte de transfert-ponts AV/AR
¬401
Verteilergetriebe- und Achsantrieb
Mando de la caja de transferencia y de los puentes
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2129-2202128
1
Кронштейн защитный верхний
Protective bracket, top
Support de protection supérieur
Halter, oben
Soporte de protección
superior
2
2129-2202125
1
Кронштейн защитный нижний
Protective bracket, bottom
Support de protection inférieur
Halter, unten
Soporte de protección inferior
3
16104111
20
Гайка M8 самоконтрящаяся
Self-locking nut M8
Ecrou autofreiné M8
S.Mutter M8
Tuerca M8 autoblocante
4
21213-2202010
1
Вал карданный промежуточный
Layshaft
Arbre de transmission
Gelenkwelle
Arbol de cardán intermedio
intermédiaire
5
16105111
3
Гайка M12x1,25
Nut M12x1.25
Ecrou M12x1,25
Mutter M12x1,25
Tuerca M12x1,25
6
15541321
3
Болт М12х1,25х75
Bolt M12x1.25x75
Boulon M12x1,25x75
Schraube M12x1,25x75
Tornillo M12x1,25x75
7
2101-2201107
16
Болт
Bolt
Boulon
Schraube
Tornillo
8
21211-2203012
1
Вал карданный передний
Propeller shaft, forward
Arbre de transmission avant
Gelenkwelle vorne
Arbol de cardán delantero
9
10519601
2
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
10
10516670
6
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
11
16100811
6
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
12
2105-2202078
1
Опора карданного вала
Propeller shaft mounting
Appui d'arbre de transmission
Gelenkwellenlagerung
Soporte de árbol cardán
13
2120-2201012
1
Вал карданный задний
Propeller shaft, rear
Arbre de transmission arrière
Gelenkwelle hinten
Arbol de cardán trasero
14
2101-2202106
4
Втулка
Bush
Douille
Buchse
Casquillo
15
2101-2202104
4
Втулка распорная
Spacer sleeve
Douille entretoise
Abstandshülse
Espaciador
16
12647001
4
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
17
2131-2204102
1
Поперечина опоры
Crossmember
Traverse d'appui
Querträger
Travesaño
18
12598471
4
Шайба
8 стопорная
Lock washer 8
Rondelle d'arrêt 8
Sicherungsscheibe 8
Arandela 8 de fijación
19
16043321
2
Болт М8х18
Bolt M8x18
Boulon M8x18
Schraube M8x18
Tornillo M8x18
20
2120-2204010
1
Вал карданный средний в сборе
Propeller shaft assy
Arbre de transmission complet
Gelenkwelle komplett
Arbol de cardán en conjunto
B401
Catalogue LADA NIVA 12. 2003
1
9
2
10
3
4
11
12
5
6
7
8
¬¿À
¿-ƒ¿ÕÕ¤… œ-ŒÃ-.”“Œ1Õ¤…
21213
21215-10
21217
2131-41

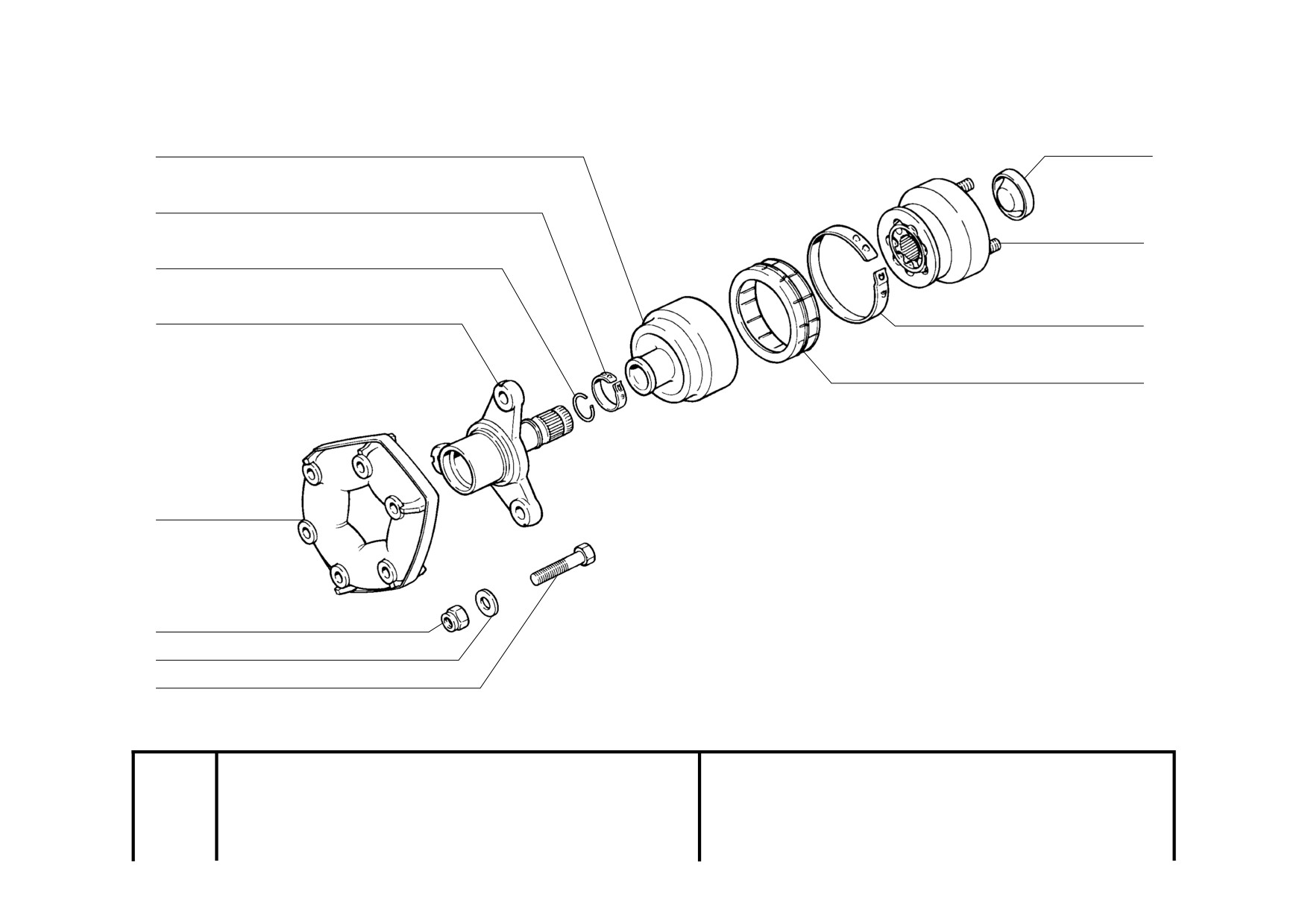

Layshaft
21214
21216
212146
Arbre de transmission intermédiaire
¬410
21214-10
21217
212146-10
Zwischenwelle
21214-20
21216
2131-01
Arbol de cardán intermedio
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21213-2202068
1
Чехол
Boot
Gaine
Manschette
Funda
2
1111-2215034
1
Хомут чехла
Clip
Collier
Bandschelle
Abrazadera de funda
3
1111-2215088
1
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
4
21213-2202024
1
Фланец эластичной муфты
Flange, flexible coupling
Bride d'accouplement élastique
Flansch
Brida de acoplamiento elástico
5
2101-2202120
~
1
Муфта эластичная
Flexible coupling
Accouplement élastique
Elastische Muffe
Collarín elástico
5
2101-2202120-02
~
1
Муфта эластичная
Flexible coupling
Accouplement élastique
Elastische Muffe
Collarín elástico
6
16105111
3
Гайка M12x1,25
Nut M12x1.25
Ecrou M12x1,25
Mutter M12x1,25
Tuerca M12x1,25
7
2121-2202070
~
1
Шайба
Washer
Rondelle
Scheibe
Arandela
7
2121-2202071
~
1
Шайба
Washer
Rondelle
Scheibe
Arandela
8
15541321
3
Болт М12х1,25х75
Bolt M12x1.25x75
Boulon M12x1,25x75
Schraube M12x1,25x75
Tornillo M12x1,25x75
9
21213-2202019
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
10
21213-2202016
1
Корпус шарнира
Housing, balljoint
Corps de joint homocinétique
Scharniergehäuse
Cuerpo de articulación
11
21213-2202036
1
Хомут
Clip
Collier
Schelle
Abrazadera
12
21213-2202066
1
Кожух
Casing
Soufflet protecteur
Abdeckung
Protector
B410
Catalogue LADA NIVA 12. 2003
7
8
1
9
2
8
3
10
4
11
5
12
6
13
¬¿À
¿-ƒ¿ÕÕ¤… œ-ŒÃ34”“Œ7Õ¤… «¿ƒÕ»…
2131-01
Rear propeller shaft
2131-41
Arbre de transmission arrière
¬411
Zwischenwelle hinten
Arbol de cardán intermedio trasero
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21213-2202036
1
Хомут
Clip
Collier
Schelle
Abrazadera
2
1111-2215034
1
Хомут чехла
Clip
Collier
Bandschelle
Abrazadera de funda
3
21213-2202068
1
Чехол
Boot
Gaine
Manschette
Funda
4
21213-2202016
1
Корпус шарнира
Housing, balljoint
Corps de joint homocinétique
Scharniergehäuse
Cuerpo de articulación
5
21213-2202019
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
6
21213-2202066
1
Кожух
Casing
Soufflet protecteur
Abdeckung
Protector
7
2101-2202080
1
Опора карданного вала
Propeller shaft mounting
Appui d'arbre de transmission
Gelenkwellenlagerung
Soporte de árbol cardán
8
2101-2202103
2
Отражатель
Deflector
Deflecteur
Reflektor
Deflector
9
2120-2204105
1
Гайка
Nut
Ecrou
Mutter
Tuerca
10
11060576
1
Кольцо упорное
52
Thrust ring 52
Bague de butée 52
Seegerring 52
Anillo de tope 52
11
2105-2202094
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
11
2105-2202094-01
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
11
2105-2202094-02
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
11
28042320
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
12
2120-2204015
1
Вал карданный средний
Propeller shaft
Arbre de transmission
Gelenkwelle
Arbol de cardán central
13
1111-2215088
1
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
B411
Валы карданные
21213
21215-10
212146-10
Propeller shafts
21214
21216
2131-01
B420
Arbres de transmission
21214-10
21217
2131-41
Gelenkwellen
21214-20
212146
Arbol de transmisión
- 262 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21211-2201047
2
Вилка
Fork
Fourchette
Gabel
Horquilla
2
21211-2202034
2
Пресс-масленка
Grease nipple
Graisseur
Drucköler
Lubricador a presión
3
21211-2202043
16
Кольцо стопорное
1,45 мм
Circlip 1.45 mm
Bague d'arrêt 1,45 mm
Haltering 1,45 mm
Anillo de fijación 1,45 mm
3
21211-2202044
16
Кольцо стопорное
1,48 мм
Circlip 1.48 mm
Bague d'arrêt 1,48 mm
Haltering 1,48 mm
Anillo de fijación 1,48 mm
3
21211-2202045
16
Кольцо стопорное
1,52 мм
Circlip 1.52 mm
Bague d'arrêt 1,52 mm
Haltering 1,52 mm
Anillo de fijación 1,52 mm
3
21211-2202046
16
Кольцо стопорное
1,56 мм
Circlip 1.56 mm
Bague d'arrêt 1,56 mm
Haltering 1,56 mm
Anillo de fijación 1,56 mm
3
21211-2202047
16
Кольцо стопорное
1,60 мм
Circlip 1.60 mm
Bague d'arrêt 1,60 mm
Haltering 1,60 mm
Anillo de fijación 1,60 mm
3
21211-2202048
16
Кольцо стопорное
1,64 мм
Circlip 1.64 mm
Bague d'arrêt 1,64 mm
Haltering 1,64 mm
Anillo de fijación 1,64 mm
3
21211-2202049
16
Кольцо стопорное
1,67 мм
Circlip 1.67 mm
Bague d'arrêt 1,67 mm
Haltering 1,67 mm
Anillo de fijación 1,67 mm
3
21211-2202050
16
Кольцо стопорное
1,40 мм
Circlip 1.40 mm
Bague d'arrêt 1,40 mm
Haltering 1,40 mm
Anillo de fijación 1,40 mm
4
21211-2202025
4
Крестовина
Trunnion
Croisillon
Kreuzstück
Cruceta
5
21211-2202029
4
Пресс-масленка
Grease nipple
Graisseur
Drucköler
Lubricador a presión
6
21211-2201023
4
Фланец
Flange
Bride
Flansch
Brida
7
21211-2201015-01
1
Вал карданный задний
Propeller shaft, rear
Arbre de transmission arrière
Gelenkwelle hinten
Arbol de cardán trasero
7
21211-2203015-01
1
Вал карданный передний
Propeller shaft, forward
Arbre de transmission avant
Gelenkwelle vorne
Arbol de cardán delantero
8
2101-2202115
2
Обойма сальника
Retainer, oil seal
Porte-garniture d'étanchéité
Wellendichtringgehäuse
Collar del retén
9
2101-2202110
2
Сальник
Oil seal
Garniture d'étanchéité
Dichtring
Retén
B420
Catalogue LADA NIVA 12. 2003
9
2
3
1
11
4
12
13
5
14
6
15
7
6
16
10
8
œ-»¬Œƒ œ---ƒÕ»’ ŒÀ-—
21213
21215-10
212146-10

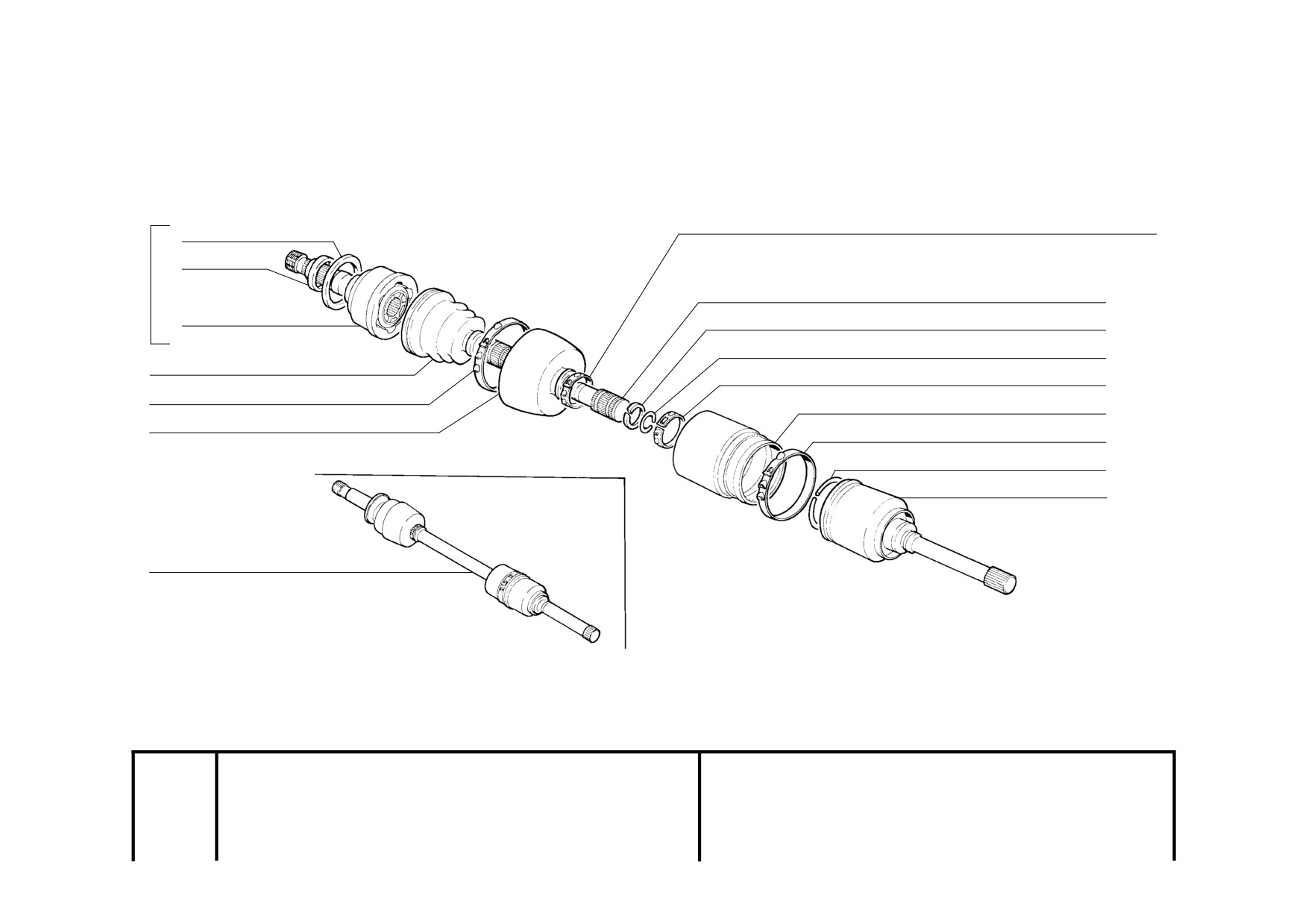

Front wheel drive
21214
21216
2131-01
¬430
Transmission aux roues avant
21214-10
21217
2131-41
Vorderradantrieb
21214-20
212146
Mando de las ruedas delanteras
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
05434
—>02.02
0
2121-2215012-10
2
Шарнир наружный
Outer joint
Joint homocinétique extérieur
Außengelenk
Junta homocinética exterior
1
5434
02.02—>
21213-2215012
2
Шарнир наружный
Outer joint
Joint homocinétique extérieur
Außengelenk
Junta homocinética exterior
2
2121-3103060-10
2
Кольцо грязезащитное
Guard ring
Bague pare-boue
Staubschutzring
Anillo guardapolvos
3
2121-3103033
2
Втулка сальника
Bush, oil seal
Douille de garniture d'étanchéité Buchse
Casquillo de retén
4
2121-2215020-10
2
Корпус наружного шарнира
Outer joint housing
Corps de joint homocinétique
Außenscharniergahäuse
Cuerpo de articulación exterio
extérieur
5
2121-2215030-01
~
2
Чехол наружного шарнира
Outer joint boot
Soufflet de joint homocinétique
Außengelenk-Manschette
Funda de la junta
extérieur
homocinética exterior
5
4873
12.01—>
21213-2215030
~
2
Чехол наружного шарнира
Outer joint boot
Soufflet de joint homocinétique
Außengelenk-Manschette
Funda de la junta
extérieur
homocinética exterior
6
2121-2215090
4
Хомут
Clip
Collier
Schelle
Abrazadera
7
2121-2215038
~
2
Кожух наружный
Outer case
Carter extérieur
Außendeckel
Funda exterior
7
2121-2215038-01
~
2
Кожух наружный
Outer case
Carter extérieur
Außendeckel
Funda exterior
8
21215-2215010
(01-114)
1
Привод правый
Wheel drive, RH
Transmission D complète
Antriebswelle rechts
Transmisión der.
8
05434
—>02.02
0
2121-2215010-10
1
Привод правый
Wheel drive, RH
Transmission D complète
Antriebswelle rechts
Transmisión der.
8
5434
02.02—>
21213-2215010
1
Привод правый
Wheel drive, RH
Transmission D complète
Antriebswelle rechts
Transmisión der.
8
21215-2215011
(01-114)
1
Привод левый
Wheel drive, LH
Transmission G complète
Antriebswelle links
Transmisión izq.
8
05434
—>02.02
0
2121-2215011-10
1
Привод левый
Wheel drive, LH
Transmission G complète
Antriebswelle links
Transmisión izq.
8
5434
02.02—>
2121-2215011
1
Привод левый
Wheel drive, LH
Transmission G complète
Antriebswelle links
Transmisión izq.
8
21215-2215010-20
(01)
1
Привод правый
Wheel drive, RH
Transmission D complète
Antriebswelle rechts
Transmisión der.
8
21215-2215011-20
(01)
1
Привод левый
Wheel drive, LH
Transmission G complète
Antriebswelle links
Transmisión izq.
9
2121-2215098
2
Хомут
Clip
Collier
Schelle
Abrazadera
10
01293
—>07.00
0
2121-2215054
1
Шарнир внутренний
правый
Joint, RH
Joint homocinétique D
Innengelenk rechts
Junta homocinética der.
10
1293
07.00—>
2121-2215056
1
Шарнир внутренний
правый
Inner joint, RH
Joint homocinétique intérieur D
Innengelenk rechts
Junta homocinética interior
der.
10
01293
—>07.00
0
2121-2215055
1
Шарнир внутренний
левый
Joint, LH
Joint homocinétique G
Innengelenk links
Junta homocinética izq.
10
1293
07.00—>
2121-2215057
1
Шарнир внутренний
левый
Inner joint, LH
Joint homocinétique intérieur G
Innengelenk links
Junta homocinética interior izq
11
2121-2215070
2
Вал
Shaft
Arbre
Welle
Arbol
12
2121-2215082
4
Кольцо упорное
Thrust ring
Bague de butée
Anschlagscheibe
Anillo de tope
13
2121-2215084
4
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
14
2108-2215034
2
Хомут чехла
Clip
Collier
Bandschelle
Abrazadera de funda
15
2121-2215068-01
2
Чехол внутреннего шарнира
Inner joint boot
Soufflet de joint homocinétique
Innengelenk-Manschette
Funda de la junta
intérieur
homocinética interior
16
2121-2215086-10
2
Фиксатор
Retaining clip
Circlip
Arretierung
Fijador
B430
содержание .. 17 18 19 20 ..
