LADA NIVA 4x4. Каталог запасных частей - часть 16
Catalogue LADA NIVA 12. 2003
B100
11
12
1
13
2
14
3
15
4
16
5
17
18
6
19
20
21
7
22
8
B130
23
9
10
24
œ-»¬Œƒ —÷)œÀ)Õ»fl
21213
21215-10
212146-10

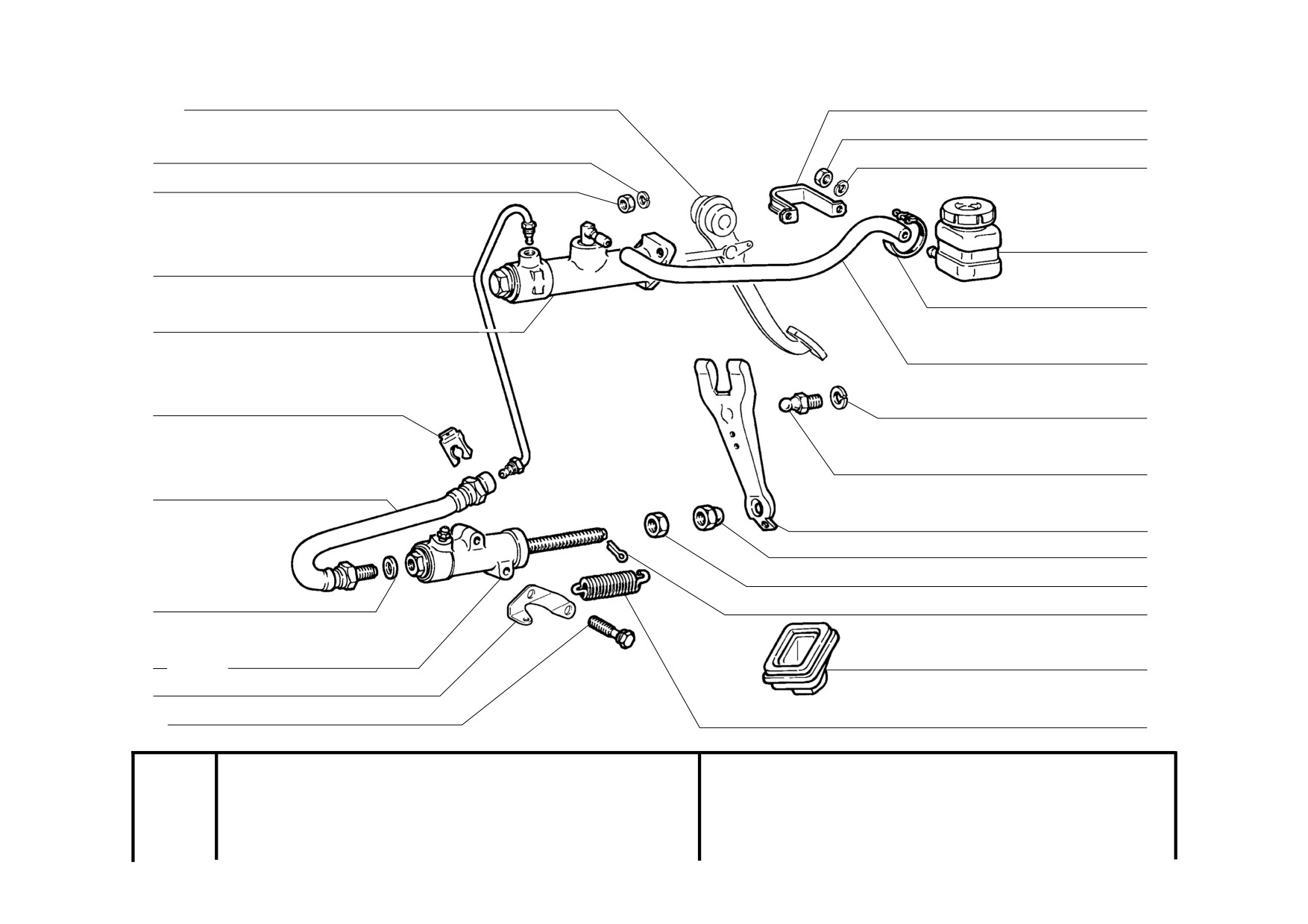

Clutch drive
21214
21216
2131-01
¬110
Commande d'embrayage
21214-10
21217
2131-41
Kupplungsbetätigung
Mando del embrague
21214-20
212146
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
10516670
2
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
2
16100811
2
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
3
2121-1602602
(L)
1
Трубка привода сцепления
Pipe
Tube
Rohr
Tubo
3
21212-1602602
(R)
1
Трубка привода сцепления
Pipe
Tube
Rohr
Tubo
4
2101-1602610
(R)
1
Цилиндр главный
Master cylinder
Maître-cylindre
Hauptzylinder
Cilindro maestro
4
2121-1602610
(L)
1
Цилиндр главный
Master cylinder
Maître-cylindre
Hauptzylinder
Cilindro maestro
5
2101-3506073
1
Скоба
Clamp
Etrier
Klammer
Grapa
6
2101-1602590
1
Шланг привода сцепления
Hose
Durit
Schlauch
Manguera
7
2101-1602596
1
Прокладка
Gasket
Joint
Dichtung
Junta
8
2101-1602510
1
Цилиндр привода сцепления
Slave cylinder, clutch operation
Cylindre de commande
Kupplungszylinder
Cilindro de mando de
d'embrayage
embrague
9
2101-1602157-01
1
Скоба пружины
Clamp
Etrier de ressort
Bügel
Grapa de muelle
10
13826811
2
Болт М8х45
Bolt M8x45
Boulon M8x45
Schraube M8x45
Tornillo M8x45
11
2121-1602574
1
Хомут
Clip
Collier
Schelle
Abrazadera
12
15896211
2
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
13
10516471
2
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
14
2101-1602560
1
Бачок
Brake fluid reservoir
Réservoir
Behälter
Depósito
15
12170090
2
Хомут
16 ленточный
Retaining strap 16
Collier à ruban 16
Bandschelle 16 mm d
Abrazadera 16 de cinta
16
2121-1602575
1
Шланг 400 мм
Hose 400 mm
Tuyau 400 mm
Schlauch 400 mm
Manguera 400 mm
17
10516870
1
Шайба
10 пружинная
Spring washer 10
Rondelle élastique 10
Federscheibe 10
Arandela 10 elástica
18
2101-1601215
1
Опора вилки шаровая
Ball socket
Rotule de fourchette
Kugelzapfen
Bola apoyo
19
2101-1601200
1
Вилка выключения сцепления
Clutch release fork
Fourchette de débrayage
Kupplungsgabel
Horquilla de embrague
20
2101-1602524
1
Гайка регулировочная
Adjuster nut
Ecrou de réglage
Stellmutter
Tuerca de regulación
21
16102311
1
Гайка M8 низкая
Thin nut M8
Ecrou bas M8
Flachmutter M8
Tuerca M8 baja
22
10734201
1
Шплинт
2x15
Split pin 2x15
Goupille 2x15
Splint 2x15
Clavija 2x15
23
2101-1601211
1
Чехол вилки сцепления
Boot, fork
Gaine de fourchette de
Ausrückgabelmanschette
Funda de la horquilla de
débrayage
embrague
24
2101-1602155
1
Пружина
Spring
Ressort
Feder
Muelle
B110
Catalogue LADA NIVA 12. 2003
1
2
7
3
8
9
6
4
5
6
10
÷»À»Õƒ- 'À¿¬Õ¤… —÷-œÀ-Õ»fl
21213
21214-20
212146
Main clutch cylinder
21214
21215-10
212146-10
¬120
Cylindre-émetteur de débrayage
Kupplungshauptzylinder
21214-10
21216
2131-01
Cilindro maestro del embrague
21217
2131-41
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2101-3505094
1
Шайба стопорная
Lockwasher
Rondelle d'arrét
Sicherungsblech
Arandela de fijación
2
2101-1602552
(R)
1
Штуцер
Union
Raccord
Stutzen
Racor
3
2101-3505092
1
Прокладка штуцера
Gasket
Joint de raccord
Stutzendichtung
Junta del racor
4
2101-1602618
1
Прокладка
Gasket
Joint
Dichtung
Junta
5
2101-1602620
1
Пружина
Spring
Ressort
Feder
Muelle
6
2101-1602516
2
Уплотнитель
Grommet
Joint d'étanchéité
Dichtung
Empaquetadura
7
21012-3505090
(L)
1
Штуцер
Union
Raccord
Stutzen
Racor
8
2101-1602550
1
Колпачок защитный
Protective cap
Capuchon de protection
Schutzkappe
Casquete de protección
9
2101-1602546
1
Поршень
Piston
Piston
Kolben
Pistón
10
11057876
2
Кольцо упорное
20
Thrust ring 20
Bague de butée 20
Seegerring 20
Anillo de tope 20
B120
Catalogue LADA NIVA 12. 2003
1
2
7
8
3
4
5
9
6
10
÷»À»Õƒ- œ-»¬Œƒ¿ ¬¤ Àfi./Õ»fl —÷/œÀ/Õ»fl
21213
21214-20
212146
Clutch release drive cylinder
21214
21215-10
212146-10
¬130
Cylindre-récepteur de débrayage
Kupplungsausrückzylinder
21214-10
21216
2131-01
Cilindro de mando de desembrague
21217
2131-41
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2101-1602592
1
Колпачок штуцера
Cap, union
Capuchon de raccord
Kappe
Casquete de racor
2
2101-1602591
1
Штуцер шланга
Union, hose
Raccord de durit
Schlauchstutzen
Racor de tubo flexible
3
11087976
1
Шайба
7 стопорная
Lock washer 7
Rondelle d'arrêt 7
Sicherungsblech 7
Arandela 7 de fijación
4
2101-3502102
1
Пружина
Spring
Ressort
Feder
Muelle
5
2101-1602511
1
Шайба опорная
Thrust washer
Rondelle d'appui
Scheibe
Arandela de apoyo
6
2101-1602516
1
Уплотнитель
Grommet
Joint d'étanchéité
Dichtung
Empaquetadura
7
2101-1602518
1
Колпачок
Cap
Capuchon
Kappe
Casquete
8
2101-1602520
1
Толкатель вилки
Pushrod, fork
Poussoir de fourchette
Gabelstößelstange
Empujador de horquilla
9
2101-3505033
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
10
2101-1602521
1
Поршень
Piston
Piston
Kolben
Pistón
B130
Catalogue LADA NIVA 12. 2003
8
1
2
3
7
9
5
4
10
6
—÷#œÀ#Õ»#
21213
21216
2131-41

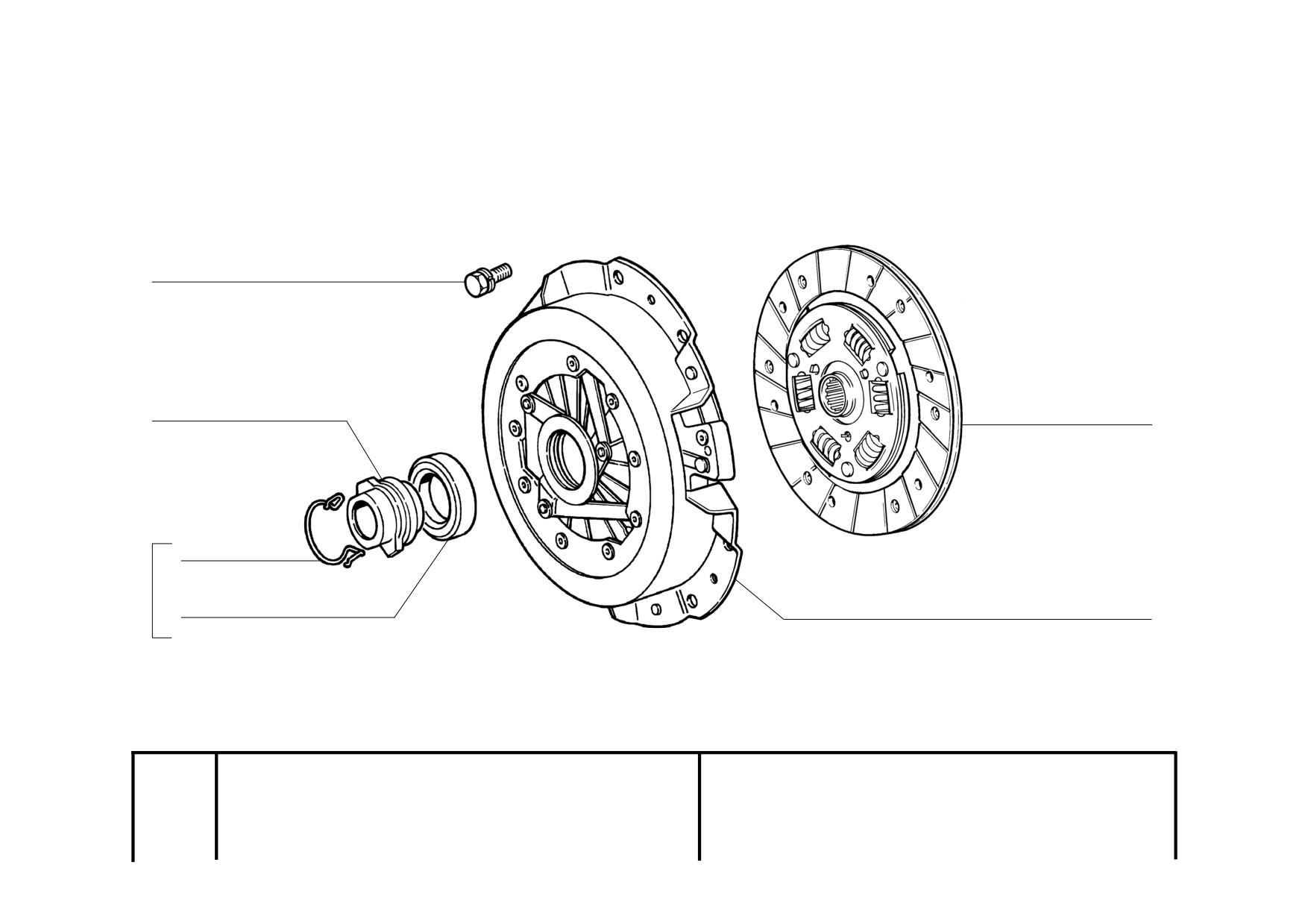

Clutch
21214
¬140
Embrayage
212146
21214-10
Kupplung
212146-10
Embrague
21214-20
2131-01
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
13825821
6
Болт М8х20
Bolt M8x20
Boulon M8x20
Schraube M8x20
Tornillo M8x20
2
2121-1601085
1
Диск сцепления ведущий
Pressure plate
Mécanisme d'embrayage
Kupplungsdruckplatte
Mecanismo de embrague
3
2101-1601185
1
Муфта сцепления
Release bearing
Manchon
Kupplung
Collarín de embrague
4
2101-1601180
1
Муфта сцепления в сборе
Release bearing assy
Butée de débrayage
Kupplung
Collarín de embrague en
conjunto
5
2101-1601188
1
Пружина
Spring
Ressort
Feder
Muelle
6
2101-1601182-01
1
Подшипник сцепления
Release bearing
Roulement de débrayage
Ausrücklager
Cojinete de embrague
7
21213-1601130
1
Диск сцепления ведомый
Clutch disc
Disque d'embrayage
Kupplungsscheibe
Disco embrague
8
2110-1601138-03
2
Накладка фрикционная
Friction lining
Garniture de friction
Kupplungsbelag
Forro
9
2110-1601138
2
Накладка фрикционная
Friction lining
Garniture de friction
Kupplungsbelag
Forro
9
2110-1601138-04
2
Накладка фрикционная
Friction lining
Garniture de friction
Kupplungsbelag
Forro
10
2108-1601295
18
Заклепка
Rivet
Rivet
Niet
Remache
B140
Catalogue LADA NIVA 12. 2003
1
2
6
4
3
5
7
—÷#œÀ#Õ»#
21215-10
Clutch
¬141
Embrayage
Kupplung
Embrague
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
13825821
6
Болт М8х20
Bolt M8x20
Boulon M8x20
Schraube M8x20
Tornillo M8x20
2
21215-1601185
1
Муфта сцепления
Release bearing
Manchon
Kupplung
Collarín de embrague
3
21215-1601180
1
Муфта сцепления в сборе
Release bearing assy
Butée de débrayage
Kupplung
Collarín de embrague en
conjunto
4
2101-1601188
1
Пружина
Spring
Ressort
Feder
Muelle
5
2101-1601182-01
1
Подшипник сцепления
Release bearing
Roulement de débrayage
Ausrücklager
Cojinete de embrague
6
21215-1601130
1
Диск сцепления ведомый
Clutch disc
Disque d'embrayage
Kupplungsscheibe
Disco embrague
7
2121-1601085
1
Диск сцепления ведущий
Pressure plate
Mécanisme d'embrayage
Kupplungsdruckplatte
Mecanismo de embrague
B141
Catalogue LADA NIVA 12. 2003
1
8
2
7
3
5
8
4
6
9
—÷#œÀ#Õ»#

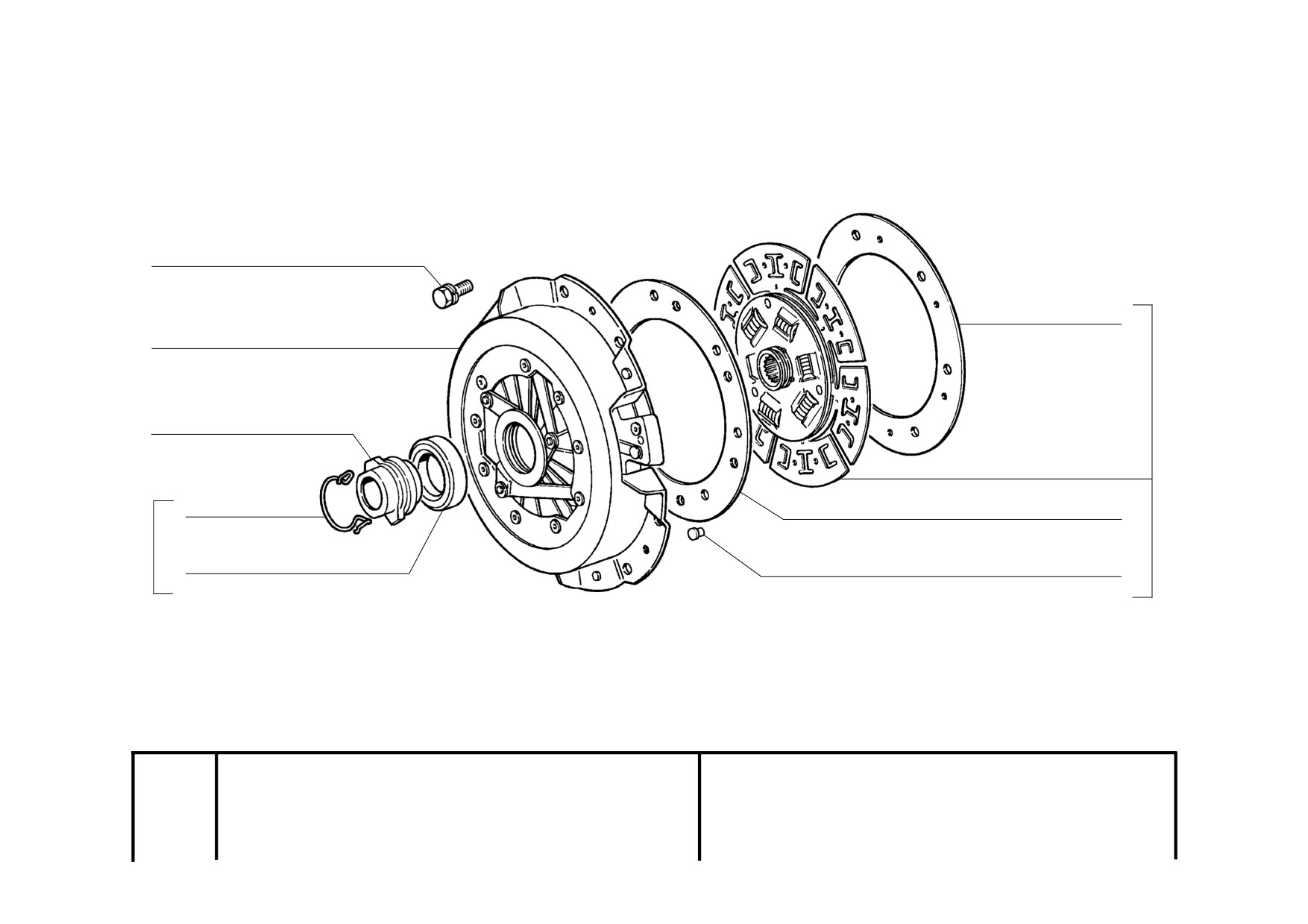

21217
Clutch
¬142
Embrayage
Kupplung
Embrague
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
13825821
6
Болт М8х20
Bolt M8x20
Boulon M8x20
Schraube M8x20
Tornillo M8x20
2
2121-1601085
1
Диск сцепления ведущий
Pressure plate
Mécanisme d'embrayage
Kupplungsdruckplatte
Mecanismo de embrague
3
2101-1601185
1
Муфта сцепления
Release bearing
Manchon
Kupplung
Collarín de embrague
4
2101-1601180
1
Муфта сцепления в сборе
Release bearing assy
Butée de débrayage
Kupplung
Collarín de embrague en
conjunto
5
2101-1601188
1
Пружина
Spring
Ressort
Feder
Muelle
6
2101-1601182-01
1
Подшипник сцепления
Release bearing
Roulement de débrayage
Ausrücklager
Cojinete de embrague
7
2106-1601130
1
Диск сцепления ведомый
Clutch disc
Disque d'embrayage
Kupplungsscheibe
Disco embrague
8
2106-1601138
~
2
Накладка фрикционная
Friction lining
Garniture de friction
Kupplungsbelag
Forro
8
2106-1601138-02
~
2
Накладка фрикционная
Friction lining
Garniture de friction
Kupplungsbelag
Forro
9
2101-1601295
12
Заклепка
Rivet
Rivet
Niet
Remache
B142
Catalogue LADA NIVA 12. 2003
1
21
2
22
3
23
4
24
5
25
6
16
7
15
26
8
27
9
28
29
10
30
31
32
11
12
33
13
14
34
15
35
16
36
17
37
18
35
19
38
20
5
Œ-Œ¡ ¿ œ'-'ƒ¿)
21213
21216
212146
Gearbox
21214
21217
212146-10
¬200
Boîte de vitesses
21214-10
21214-20
2131-01
Schaltgetriebe
21215-10
2131-41
Caja de cambios
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2101-1702091
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
1
2105-1702091
~
1
Крышка фиксаторов
Cover plate, gear detents
Plaque des verrouillages
Riegeldeckel
Tapa de fiadores
2
2101-1702090
1
Крышка фиксаторов
Cover plate, gear detents
Plaque des verrouillages
Riegeldeckel
Tapa de fiadores
3
2101-3401018
2
Винт
Screw
Vis
Schraube
Tornillo
4
2101-1700020
1
Сапун
Breather
Reniflard
Entlüfter
Respiradero
5
15896211
12
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
6
11197773
2
Шайба 6 пружинная коническая
Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
7
2101-1601015
1
Картер сцепления
Clutch bellhousing
Carter d'embrayage
Kupplungsgehäuse
Carter de embrague
8
2101-1601120
1
Крышка картера
Cover
Couvercle de carter
Kupplungsgehäusedeckel
Tapa del carter
9
2101-1701036
1
Крышка передняя
Cover, front
Couvercle avant
Vorderer Deckel
Tapa delantera
10
2101-1701042
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
11
10516470
2
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
12
10902021
2
Болт М6х12
Bolt M6x12
Boulon M6x12
Schraube M6x12
Tornillo M6x12
13
12164711
6
Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
14
10516870
6
Шайба
10 пружинная
Spring washer 10
Rondelle élastique 10
Federscheibe 10
Arandela 10 elástica
15
16100811
7
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
16
10516670
7
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
17
13546621
6
Шпилька M10x1,25x35
Stud M10x1.25x35
Goujon M10x1,25x35
Stift M10x1,25x35
Espárrago M10x1,25x35
18
13517321
1
Шпилька M8x35
Stud M8x35
Goujon M8x35
Stift M8x35
Espárrago M8x35
19
11500021
10
Шпилька M6x12
Stud M6x12
Goujon M6x12
Stift M6x12
Espárrago M6x12
20
10516471
10
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
21
2101-1701018
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
21
2105-1701018-01
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
22
10269950
1
Пробка
28х1,5 коническая
Taper plug 28x1.5
Bouchon conique 28x1,5
Verschlußschraube mit
Tapón cónico 28x1,5
Kegelgewinde 28x1,5
23
04913
—>12.01
0
2101-1701038
1
Кольцо упорное
Thrust ring
Bague de butée
Anschlagring
Anillo de tope
23
4913
12.01—>
2107-1701038
1
Кольцо упорное
Thrust ring
Bague de butée
Anschlagring
Anillo de tope
24
2107-1701015
1
Картер коробки передач
Gearbox casing
Carter de boîte de vitesses
Schaltgetriebegehäuse
Carter de la caja de cambios
25
2101-1701202
1
Шпилька
Stud
Goujon
Gewindestift
Espárrago
26
2121-1702010-20
1
Крышка КП задняя
Rear cover, gearbox
Couvercle de boîte de vitesses
Hinterdeckel
Tapa de caja de cambios
arrière
trasera
27
2101-1701017
2
Штифт
Pin
Cheville
Stift
Pasador
28
2101-1702177
1
Прокладка
Gasket
Joint
Dichtung
Junta
28
2105-1702177
1
Прокладка
Gasket
Joint
Dichtung
Junta
29
13543421
1
Шпилька M8x28
Stud M8x28
Goujon M8x28
Stift M8x28
Espárrago M8x28
30
12430121
3
Шпилька M8x45
Stud M8x45
Goujon M8x45
Stift M8x45
Espárrago M8x45
30
12430321
1
Шпилька M8x55
Stud M8x55
Goujon M8x55
Stift M8x55
Espárrago M8x55
31
2101-1701020
1
Крышка
Cover
Couvercle
Deckel
Tapa
32
2101-2401046
1
Пробка
Cap
Bouchon
Stopfen
Tapón
33
14324411
1
Пробка
22х1,5 коническая
Tapered plug 22x1.5
Bouchon conique 22x1,5
Verschlußschraube mit
Tapón cónico 22x1,5
Kegelgewinde 22x1,5
34
15540721
2
Болт М12х1,25х45
Bolt M12x1.25x45
Boulon M12x1,25x45
Schraube M12x1,25x45
Tornillo M12x1,25x45
35
10517070
4
Шайба
12 пружинная
Spring washer 12
Rondelle élastique 12
Federscheibe 12
Arandela 12 elástica
36
21074-1700005-40
1
Коробка передач
Gearbox
Boîte de vitesses
Schaltgetriebe
Caja de cambios
37
15541421
2
Болт М12х1,25х80
Bolt M12x1.25x80
Boulon M12x1,25x80
Schraube M12x1,25x80
Tornillo M12x1,25x80
38
04048-ПИ
—>07.01
0
2101-1701021
1
Прокладка
Gasket
Joint
Dichtung
Junta
38
4048-ПИ
07.01—>
2107-1701021
1
Прокладка
Gasket
Joint
Dichtung
Junta
B200
содержание .. 14 15 16 17 ..
