LADA PRIORA Coupe. Каталог деталей и сборочных единиц - часть 10

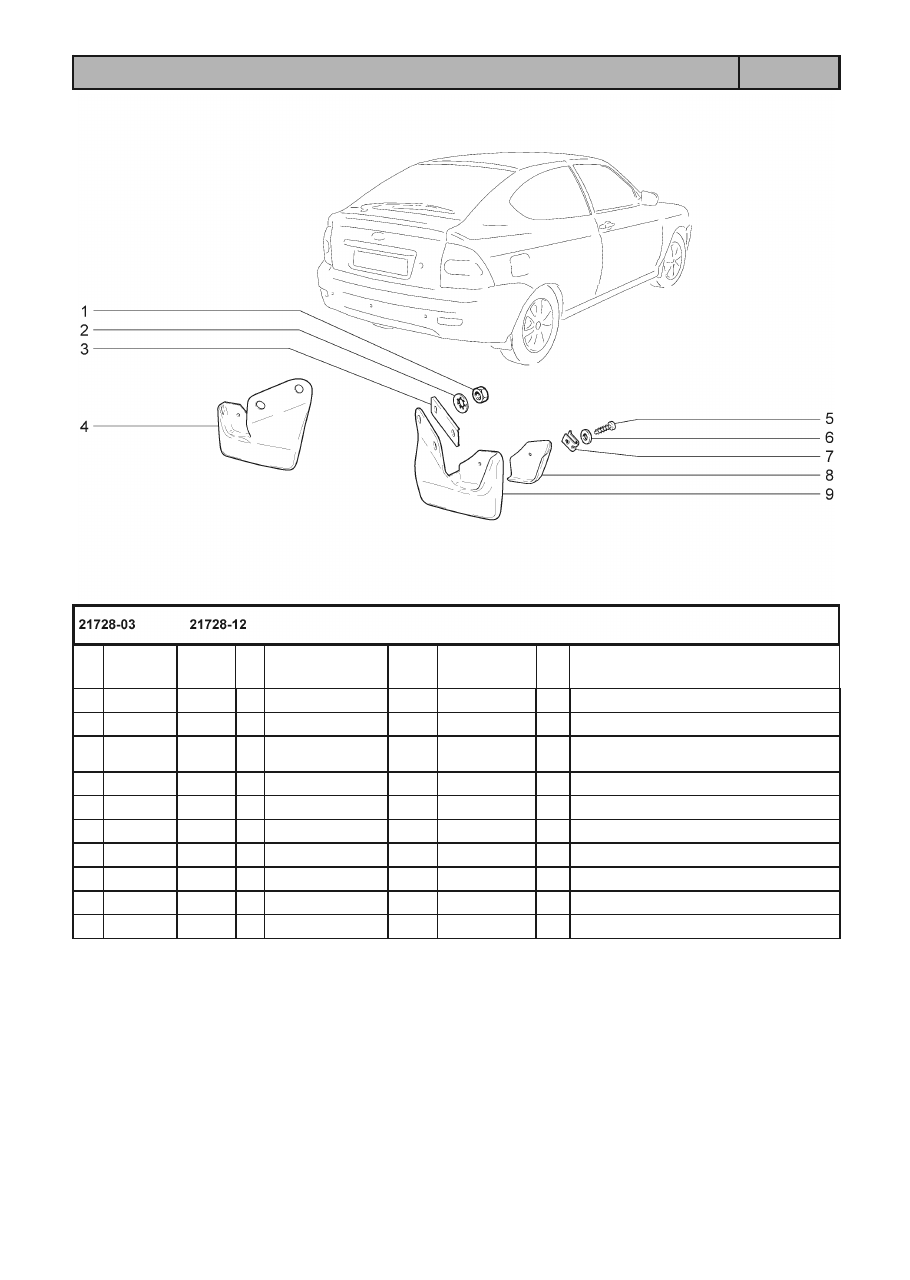

ФАРТУКИ

М421

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M42

1

+

00001-0058962-11

4

Гайка М6

2

+

00001-0025995-71

4

Шайба 6 стопорная

3

+

21100-8403522-00

2

Планка крепления фартука переднего

крыла

4

+

21720-8404413-00

1

Фартук заднего крыла левый

5

+

00001-0076703-07

2

Винт 4,3х19 самонарезающий

6

+

00001-0005193-01

2

Шайба 5

7

+

21010-8109137-00

2

Гайка пружинная

8

+

21720-8404422-00

1

Кронштейн прижимной правый

8

+

21720-8404423-00

1

Кронштейн прижимной левый

9

+

21720-8404412-00

1

Фартук заднего крыла правый

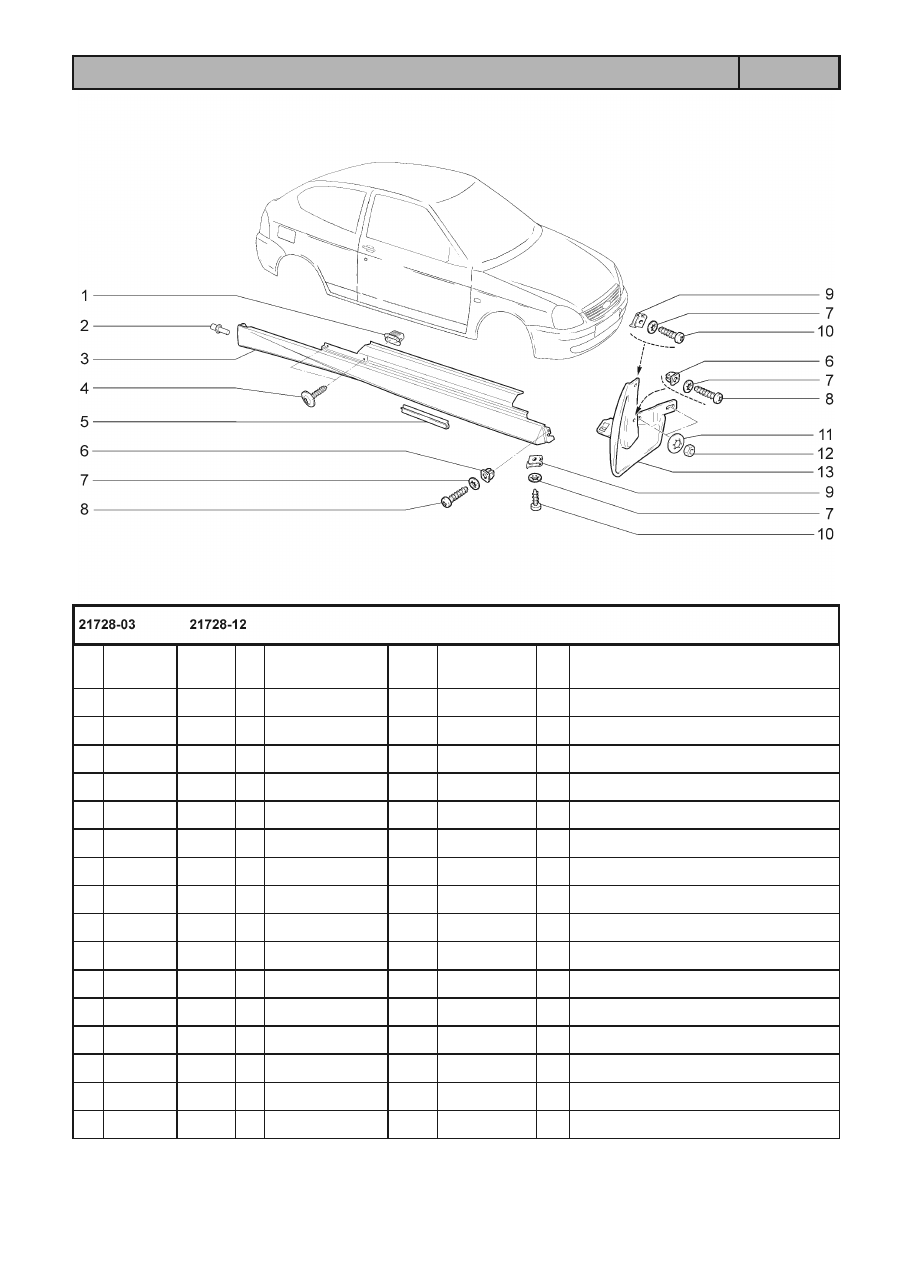

ОБТЕКАТЕЛИ ПОРОГА И ПЕРЕДНЕГО КРЫЛА

М422

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M43

1

+

11180-8212778-00

~

2

Втулка резьбовая

1

+

11180-8212778-01

~

2

Втулка резьбовая

2

+

21100-5403236-00

2

Пистон

3

+

21728-8415122-00

1

Обтекатель порога правый

3

+

21728-8415123-00

1

Обтекатель порога левый

4

+

11180-8212786-00

4

Винт крепления накладки

5

+

21100-8415174-00

6

Скоба крепления обтекателя порога

6

+

21010-2808020-00

4

Втулка

7

+

00001-0025991-71

8

Шайба 5 стопорная

8

+

00001-0076713-07

4

Винт 4,9х19 самонарезающий

9

+

21010-8109137-00

4

Гайка пружинная

10

+

00001-0076702-07

4

Винт 4,3х15,9 самонарезающий

11

+

00001-0025984-71

4

Шайба 8 стопорная

12

+

00001-0058962-11

4

Гайка М6

13

+

21700-8415512-00

1

Обтекатель переднего крыла правый

13

+

21700-8415513-00

1

Обтекатель переднего крыла левый

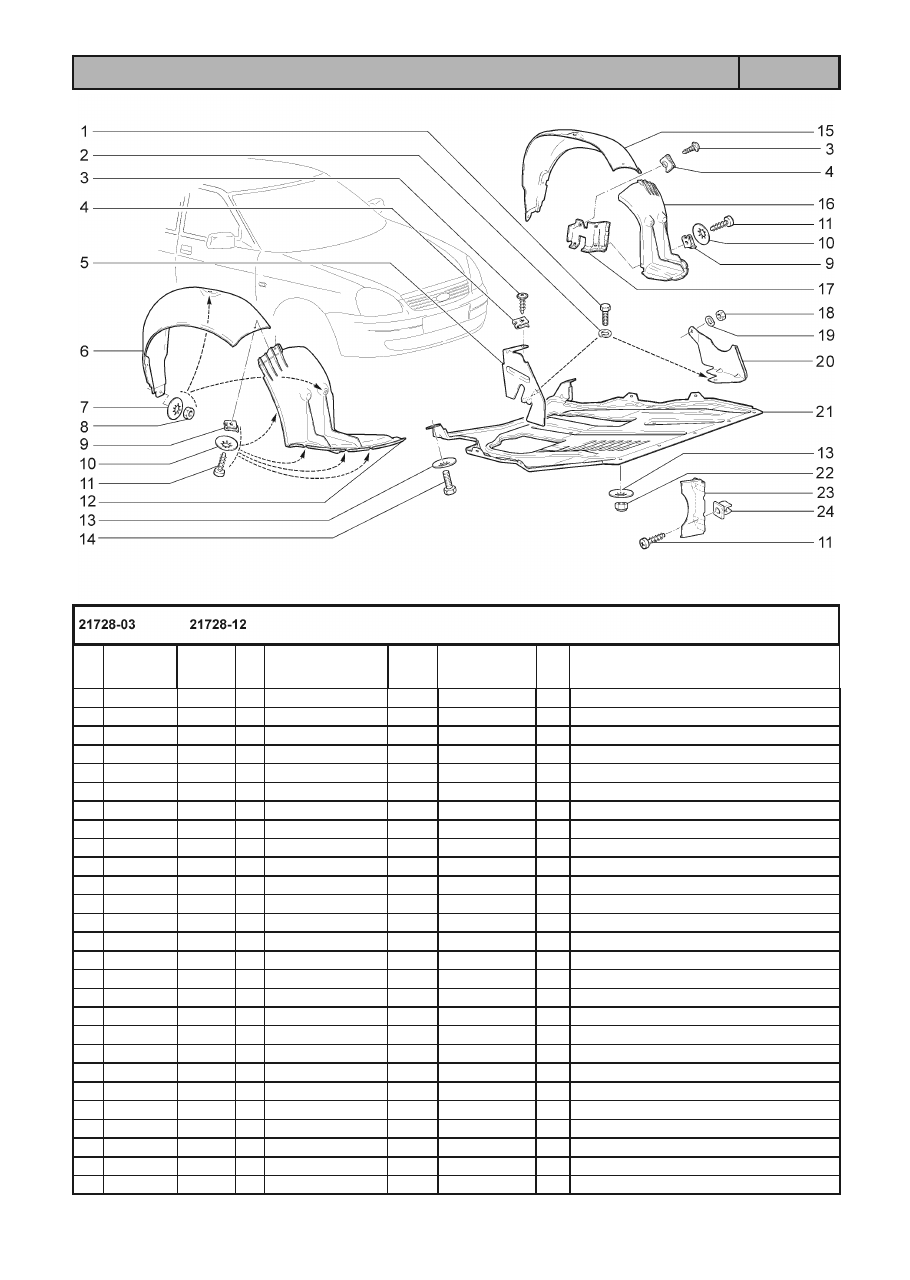

ЩИТКИ

М424

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M44

1

+

00001-0009020-21

2

Болт М6х12

2

+

00001-0005164-70

2

Шайба 6 пружинная

3

+

11180-8403542-00

9

Винт самонарезающий

4

+

21080-8403068-00

9

Гайка фланцевая

5

+

21700-8401322-00

1

Щиток направляющий верхний правый

6

+

21700-8403362-00

1

Щиток переднего крыла правый

7

+

00001-0025984-71

6

Шайба 8 стопорная

8

+

00001-0058962-11

6

Гайка М6

9

+

21010-8109137-00

12

Гайка пружинная

10

+

00001-0025991-73

12

Шайба 5 стопорная

11

+

00001-0076701-07

16

Винт 4,3х12,7самонарезающий

12

+

21700-8403602-00

1

Кожух защитный переднего крыла правый

13

+

00001-0025982-71

7

Шайба 6 стопорная

14

+

00001-0009022-21

2

Болт М6х16

15

+

21700-8403363-00

1

Щиток переднего крыла левый

16

+

21700-8403603-00

1

Кожух защитный переднего крыла левый

17

+

21100-8403622-00

1

Экран грязезащитный правый

17

+

21100-8403623-00

1

Экран грязезащитный левый

18

+

00001-0058964-11

1

Гайка М5

19

+

00001-0011954-70

1

Шайба 5 пружинная

20

+

21700-8401323-00

1

Щиток направляющий верхний левый

21

+

21100-2802020-01

~

1

Брызговик двигателя

21

+

21720-2802016-00

~

1

Брызговик двигателя

22

+

00001-0025742-11

5

Гайка М6 самоконтрящаяся

23

+

21700-8401332-00

1

Щиток направляющий нижний правый

23

+

21700-8401333-00

1

Щиток направляющий нижний левый

24

+

21010-2808020-00

4

Втулка

БАМПЕР  ПЕРЕДНИЙ

М430

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M45

1

+

00001-0076701-07

7

Винт 4,3х12,7 самонарезающий

2

+

00001-0025991-73

7

Шайба 5 стопорная

3

+

00001-0041897-76

2

Гайка фланцевая

4

+

21700-2803057-00

1

Решетка бампера нижняя

5

+

00001-0041950-76

27

Шайба 4 пружинная

6

+

21700-2803056-00

1

Решетка бампера верхняя

7

+

21700-8212060-00

1

Знак заводской

8

+

21010-8109137-00

7

Гайка пружинная

9

+

21700-2803132-00

1

Балка переднего бампера

10

+

00001-0038360-21

3

Болт М6х12 с зубчатым буртиком

11

+

00001-0032762-17

8

Винт М6х16

12

+

00001-0025990-77

8

Шайба 6 стопорная

13

+

00001-0076702-07

2

Винт 4,3х15,9 самонарезающий

14

+

00001-0025991-77

2

Шайба 5 стопорная

15

+

21700-8401152-00

1

Кожух фары правый

15

+

21700-8401153-00

1

Кожух фары левый

16

+

21700-2803015-01

1

Бампер передний (грунтованный для

запчастей)

БАМПЕР  ПЕРЕДНИЙ

М431

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M46

1

+

21214-5325378-00

28

Винт самонарезающий

2

+

00001-0076701-07

2

Винт 4,3х12,7 самонарезающий

3

+

00001-0025991-73

2

Шайба 5 стопорная

4

+

00001-0041897-76

2

Гайка фланцевая

5

+

21728-2803015-01

1

Бампер передний (грунтованный для

запчастей)

6

+

21700-8212060-00

1

Знак заводской

7

+

21704-2803294-00

1

Крышка окна под переднюю буксирную

проушину

8

+

21728-2803132-00

1

Балка переднего бампера

9

+

00001-0038360-21

3

Болт М6х12 с зубчатым буртиком

10

+

21728-2803056-00

1

Решетка бампера верхняя

11

+

21728-2803057-00

1

Решетка бампера нижняя

12

+

00001-0076702-07

2

Винт 4,3х15,9 самонарезающий

13

+

00001-0025991-77

2

Шайба 5 стопорная

14

+

21010-8109137-00

2

Гайка пружинная

15

+

00001-0032762-17

8

Винт М6х16

16

+

00001-0025990-77

8

Шайба 6 стопорная

17

+

21700-8401152-00

1

Кожух фары правый

17

+

21700-8401153-00

1

Кожух фары левый

БАМПЕР  ЗАДНИЙ

М440

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M47

1

+

00001-0041897-76

4

Гайка фланцевая

2

+

00001-0025991-71

4

Шайба 5 стопорная

3

+

00001-0076711-01

4

Винт 4,9х12,7 самонарезающий

4

+

21720-2804015-11

1

Бампер задний (для запчастей)

5

+

21728-2804015-00

(01)

1

Бампер задний

6

+

00001-0025995-71

6

Шайба 6 стопорная

7

+

00001-0058962-21

2

Гайка М6

8

+

11180-8212786-00

8

Винт  самонарезающий

9

+

21720-2804142-00

1

Балка заднего бампера

9

+

21728-2804142-00

(01)

1

Балка заднего бампера

10

+

00001-0009022-21

2

Болт М6х16

11

+

21110-2804066-00

2

Болт крепления заднего бампера

12

+

00001-0038318-01

2

Гайка М6 с зубчатым буртиком

13

+

21700-3716138-00

1

Световозвращатель правый

13

+

21700-3716139-00

1

Световозвращатель левый

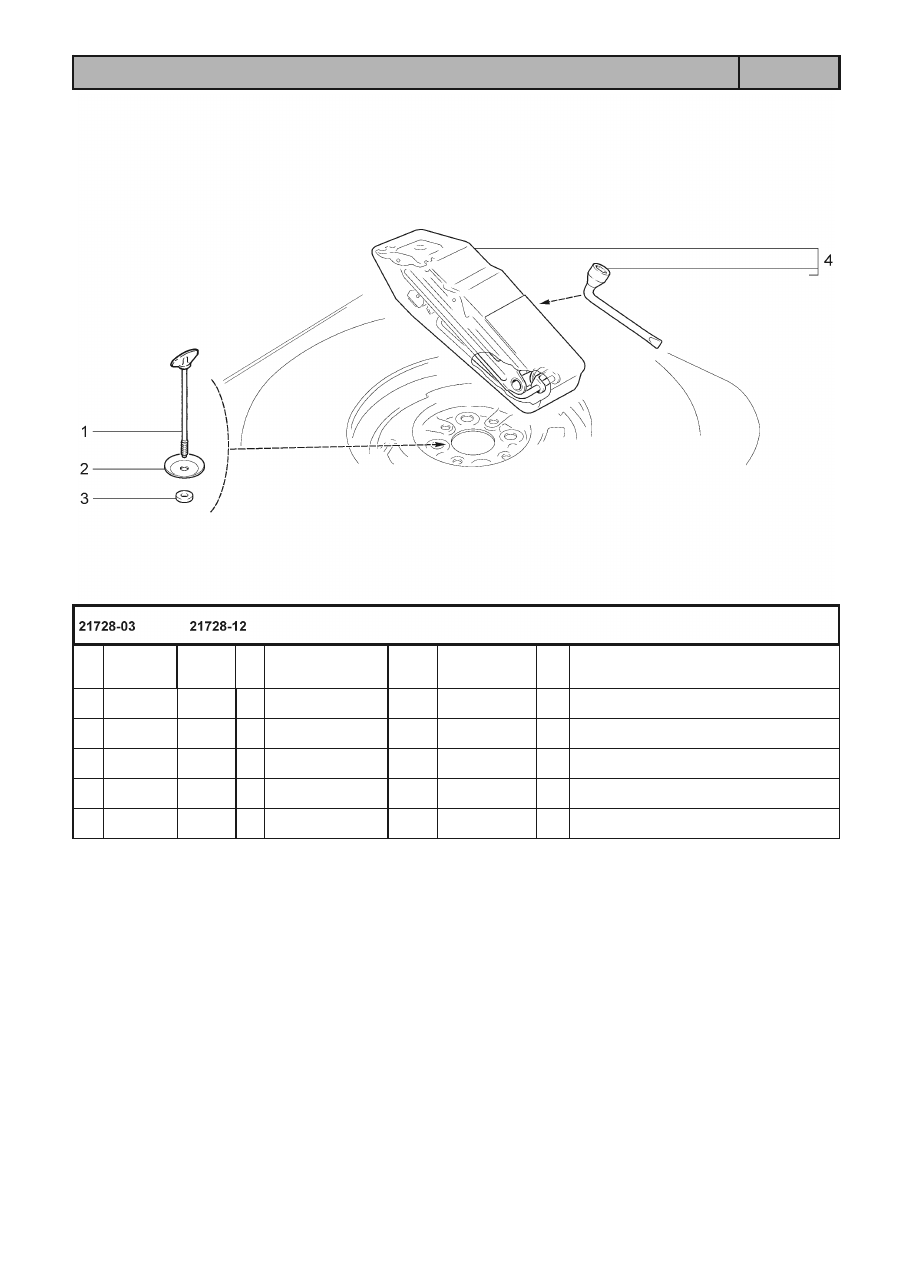

ИНСТРУМЕНТ ШОФЕРСКИЙ

У100

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Y1

1

+

21213-3105042-00

1

Винт крепления запасного колеса

2

+

21728-3105062-00

1

Диск крепления запасного колеса

3

+

21020-3105064-00

1

Кольцо

4

+

21100-3913200-00

~

1

Домкрат и ключ с чехлом в сборе

4

+

11180-3913200-00

~

1

Домкрат и ключ с чехлом в сборе

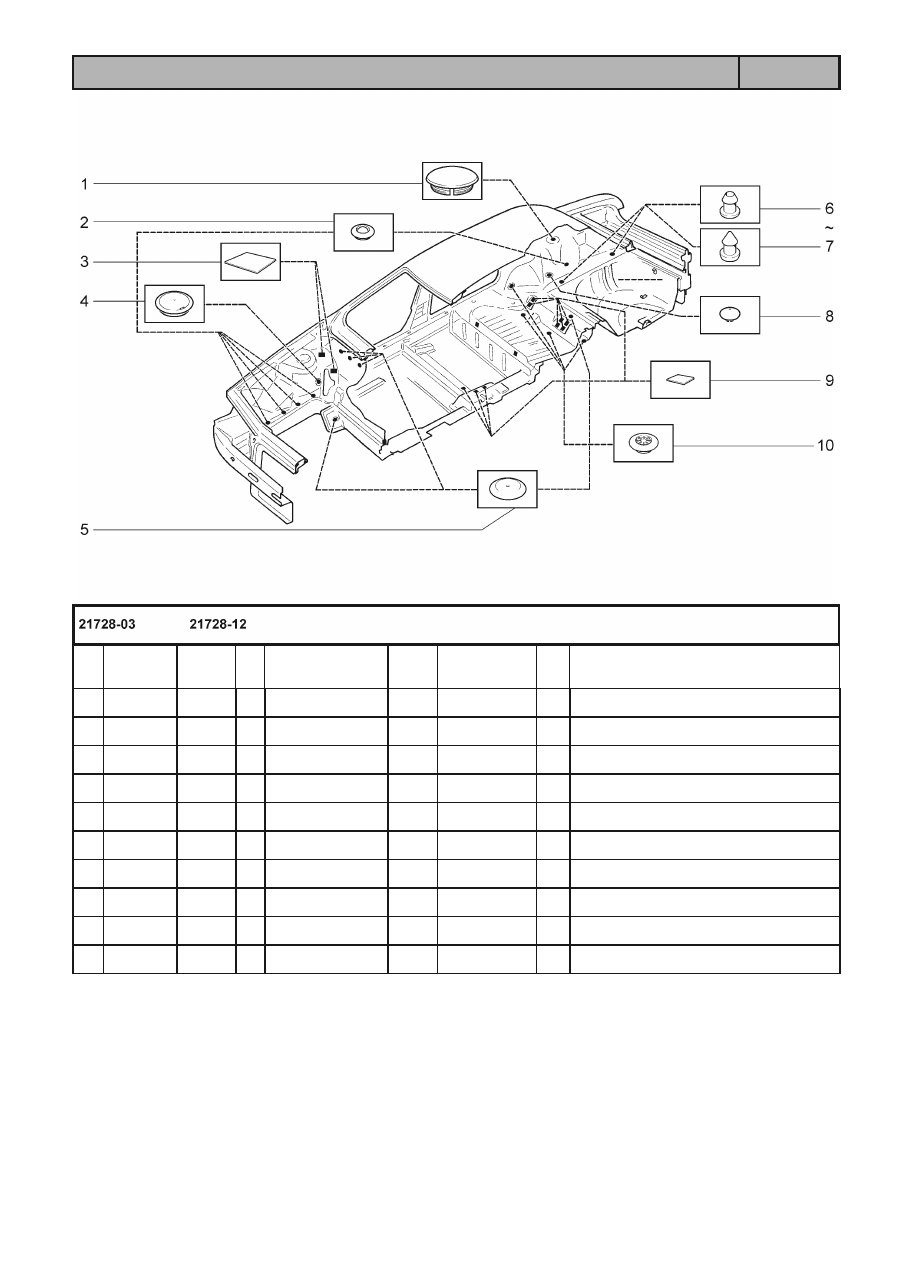

СХЕМА УСТАНОВКИ ЗАГЛУШЕК

Z100

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Z1

1

+

11180-5007098-00

2

Заглушка опоры задней подвески

2

+

21100-5007096-00

9

Заглушка

3

+

21700-5007097-00

4

Заглушка

4

+

21140-5007096-00

2

Заглушка

5

+

21100-5007090-00

9

Заглушка

6

+

00001-0045664-80

~

4

Пробка

7

+

21700-5007090-00

~

4

Заглушка

8

+

21100-5007091-00

2

Заглушка

9

+

21700-5007095-00

10

Заглушка

10

+

21100-5007092-00

7

Заглушка

N1

Шпилька

№

mm

d

t

l

b

00001-0015001-21

М6

9

14

11

00001-0035168-30

M8

12

20

16,1

00001-0035170-21

M8

12

25

22

00001-0035175-11

M8

12

45

24,1

00001-0035434-21

M8

16

28

24,1

00001-0035435-21

M8

16

25

22

00001-0035436-21

M8

16

30

24,1

00001-0035437-21

M8

16

35

24,1

00001-0035438-31

M8

16

40

24,1

00001-0035441-21

M8

16

55

24,1

00001-0035442-21

М8

16

60

24,1

00001-0035443-21

M8

16

65

24,1

00001-0035461-21

M10x1,25

20

20

17

00001-0035462-21

M10x1,25

20

22

19

00001-0035464-21

M10x1,25

20

28

25

00001-0035528-21

M12x1,25

24

50

29

Болт с пружинной шай-

бой

№

mm

d

l

s

00001-0038241-21

М6

12

10

00001-0038256-21

М8

16

13

Болт с заостренным

концом

№

mm

d

l

s

00001-0061429-21

М12х1,25

80

19

Болт с зубчатым

буртиком

№

mm

d

l

s

00001-0038331-21

М5

10

8

00001-0038360-21

М6

12

10

00001-0038364-21

М6

16

10

00001-0038381-21

М8

20

13

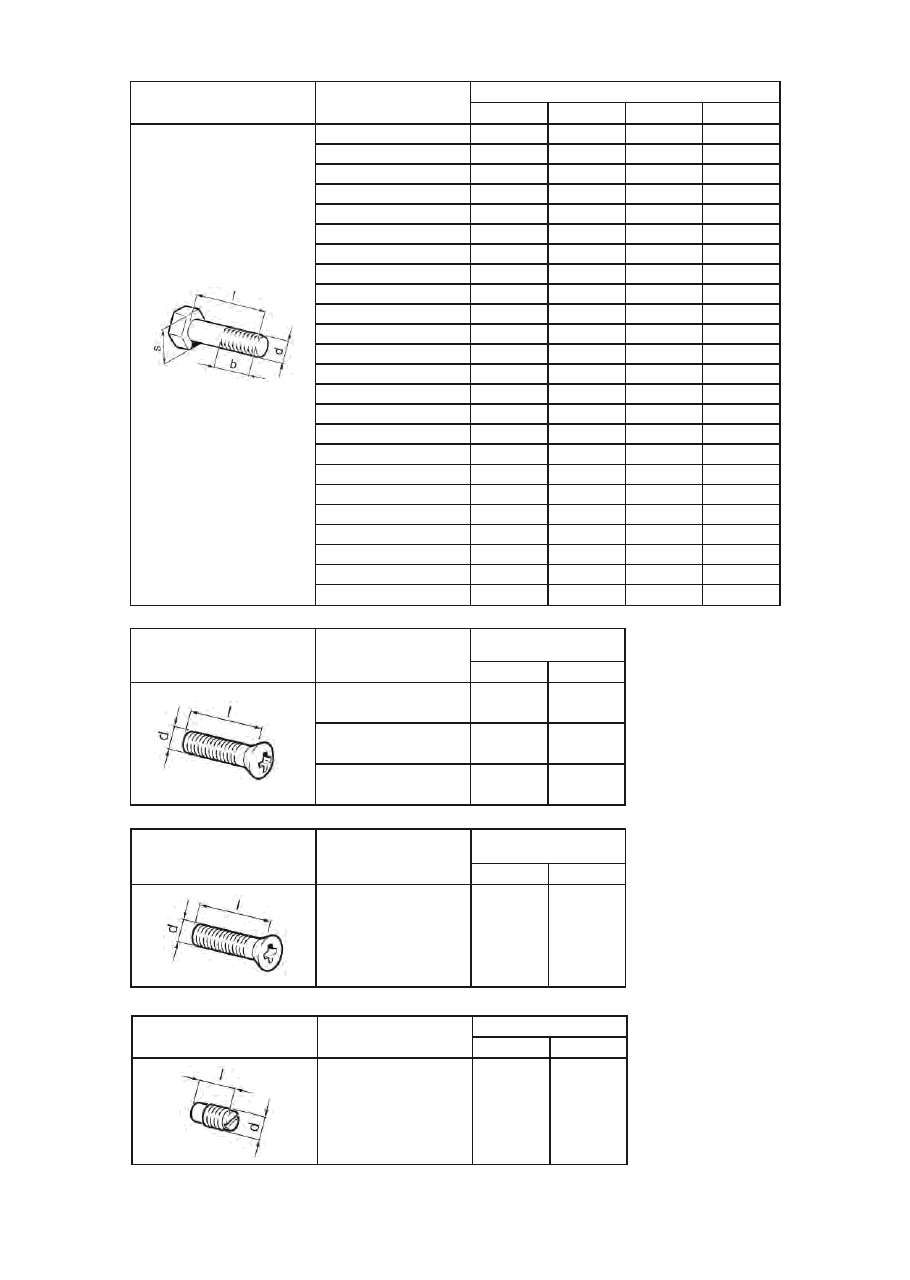

ТАБЛИЦЫ НОРМАЛЕЙ

N2

Болт с шестигранной

головкой

№

mm

d

l

b

s

00001-0009020-21

М6

12

12

10

00001-0009021-21

М6

14

14

10

00001-0009022-21

М6

16

16

10

00001-0009024-21

М6

20

20

10

00001-0009034-21

М6

45

20,5

10

00001-0009776-11

М5

12

12

8

00001-0009778-21

M5

16

16

8

00001-0013069-21

M10x1,25

30

30

17

00001-0013070-21

М10х1,25

40

29,1

17

00001-0042343-30

М10х1,25

65

25

17

00001-0055410-21

M12x1,25

60

33,1

19

00001-0055412-31

М12х1,25

70

33,1

19

00001-0055413-21

М12х1,25

75

33,1

19

00001-0059707-30

М10х1,25

25

25

17

00001-0059713-21

M10x1,25

75

28,1

17

00001-0060426-31

M8

35

17,1

13

00001-0060432-21

М8

16

16

13

00001-0060433-21

M8

18

18

13

00001-0060436-21

М8

25

25

13

00001-0060438-21

М8

30

25,1

13

00001-0060439-21

М8

35

25,1

13

00001-0060440-21

M8

40

25,1

13

00001-0060444-21

M8

60

25,1

13

00001-0060446-21

М8

70

25,1

13

Винт с полупотайной го-

ловкой и крестообраз-

ным шлицем

№

mm

d

l

00001-0033112-01

М5

20

00001-0033129-01

М6

14

00001-0033130-01

М6

16

Винт с потайной головкой

и крестообразным

шлицем

№

mm

d

l

00001-0033037-11

М8

25

Винт установочный с ци-

линдрическим концом

№

mm

d

l

00001-0037463-30

M6

10

N3

Винт с цилиндрической

головкой и крестообраз-

ным шлицем

№

mm

d

l

00001-0032739-01

М5

10

00001-0032742-01

М5

16

00001-0032744-01

M5

20

00001-0032760-01

М6

12

00001-0032762-01

М6

16

00001-0032764-01

М6

20

00001-0032766-01

М6

25

Винт самонарезающий с

полупотайной головкой и

крестообразным шлицем

№

mm

d

l

00001-0076787-03

3,6

9,5

00001-0076788-03

3,6

12,7

00001-0076793-07

3,6

31,8

00001-0076806-01

4,9

19

00001-0076824-06

5,6

25,4

Винт самонарезающий с

цилиндричеcкой головкой

и крестообразным шлицем

№

mm

d

l

00001-0076680-01

2,9

9,5

00001-0076690-01

3,6

9,5

00001-0076691-01

3,6

12,7

00001-0076692-01

3,6

15,9

00001-0076700-01

4,3

9,5

00001-0076701-01

4,3

12,7

00001-0076702-01

4,3

15,9

00001-0076703-07

4,3

19

00001-0076705-01

4,3

25,4

00001-0076706-07

4,3

31,8

00001-0076707-01

4,3

38,1

00001-0076710-01

4,9

9,5

00001-0076711-01

4,9

12,7

00001-0076712-01

4,9

15,9

00001-0076713-01

4,9

19

Пробка-заглушка

№

00001-0045664-80

Гайка шестигранная

с зубчатым буртиком

№

mm

d

D

s

00001-0038318-01

M5

11,4

8

00001-0038321-01

M6

16,7

10

00001-0038322-01

M8

18,25

13

N4

Гайка шестигранная са-

моконтрящаяся с нейло-

новым кольцом

№

mm

d

h

s

00001-0025741-11

M5

7,3

8

00001-0025742-11

M6

8,6

10

00001-0025745-11

М10х1,25

13,8

17

00001-0025749-21

M16x1,5

19,3

24

00001-0061041-11

M8

11,9

13

00001-0061050-11

M12x1,25

16,7

19

00001-0061050-21

M12x1,25

15,8

19

Гайка шестигранная

№

mm

d

h

s

00001-0021647-11

M10x1,25

8

17

00001-0058962-11

M6

5

10

00001-0058964-11

M5

4

8

00001-0061008-11

M8

6,5

13

00001-0061015-21

M12x1,25

10

19

Гайка шестигранная

низкая

№

mm

d

h

s

00001-0007259-11

M6

4

10

00001-0007940-11

M4

3

7

00001-0061023-11

M8

5

13

Гайка шестигранная с по-

яском для законтривания

№

mm

d

s

00001-0040442-71

M20x1,5

30

Шайба стопорная с на-

ружными зубьями

№

d*, mm

00001-0006154-71

6

* Диаметр стержня

Шайба стопорная с внут-

ренними зубьями

№

mm

d*

D

t

00001-0026052-71

5

9,4

0,6

00001-0026053-71

6

11,3

0,7

00001-0026055-71

8

14,3

0,8

* Диаметр стержня

N5

Шайба стопорная эла-

стичная с внутренними

зубьями

№

mm

d*

D

t

00001-0025980-73

4

11

0,6

00001-0025981-71

5

18

0,8

00001-0025982-71

6

16

0,9

00001-0025983-71

8

16

0,9

00001-0025984-71

8

22

1,2

00001-0025990-71

6

14

0,7

00001-0025991-71

5

12

0,8

00001-0025995-71

6

18

1

* Диаметр стержня

Шайба стопорная

с зубьями

№

d*, mm

00001-0026085-70

8

* Диаметр стержня

Шайба стопорная с зубь-

ями под винты с потайной

и полупотайной головкой

с углом 90

о

№

d*, mm

00001-0026068-71

6

00001-0026069-70

8

* Диаметр стержня

Шайба специальная

№

d*, mm

00001-0011974-73

6

* Диаметр стержня

Шайба волнистая

№

mm

d*

D

00001-0026012-71

6

12

00001-0026013-71

8

17

00001-0026014-73

10

21

* Диаметр стержня

Шайба пружинная

№

mm

d*

D

00001-0041950-76

4

10

* Диаметр стержня

Шайба пружинная

коническая

№

mm

d*

D

t

00001-0011977-73

6

12

1,2

00001-0011980-73

8

15

1,8

00001-0011983-73

10

20

2,7

* Диаметр стержня

N6

Шайба пружинная

№

mm

d*

b

t

00001-0005164-70

6

2,5

1,8

00001-0005166-70

8

3

2,2

00001-0005168-70

10

3

2,5

00001-0005170-70

12

4

3

00001-0011954-70

5

1,5

1,1

* Диаметр стержня

Шайба

№

mm

d*

D

t

00001-0005192-01

4

9

0,8

00001-0005193-01

5

10

1

00001-0005194-01

6

12

1,5

00001-0005196-01

8

17

2

00001-0026241-01

5

22

0,8

00001-0026250-01

6

20

2

00001-0026297-01

10

19

3

00001-0026381-01

5

14

1

00001-0026386-01

10

18

2

00001-0026397-01

6

11

1

00001-0026406-01

6

25

2

00001-0026427-01

8

12

1

00001-0026428-01

4

12,5

1

00001-0026437-01

6

18

1,5

00001-0026444-01

6

15

1

00001-0026467-01

8

20

2

00001-0026468-01

10

25

2

00001-0026470-01

8

25

2,5

00002-0204136-01

8

20

3

* Диаметр стержня

Прокладка

№

mm

d

D

t

00001-0002844-60

10,2

16

1,5

Заглушка чашечная

№

d, mm

00001-0043282-01

10

00001-0043292-01

36

N7

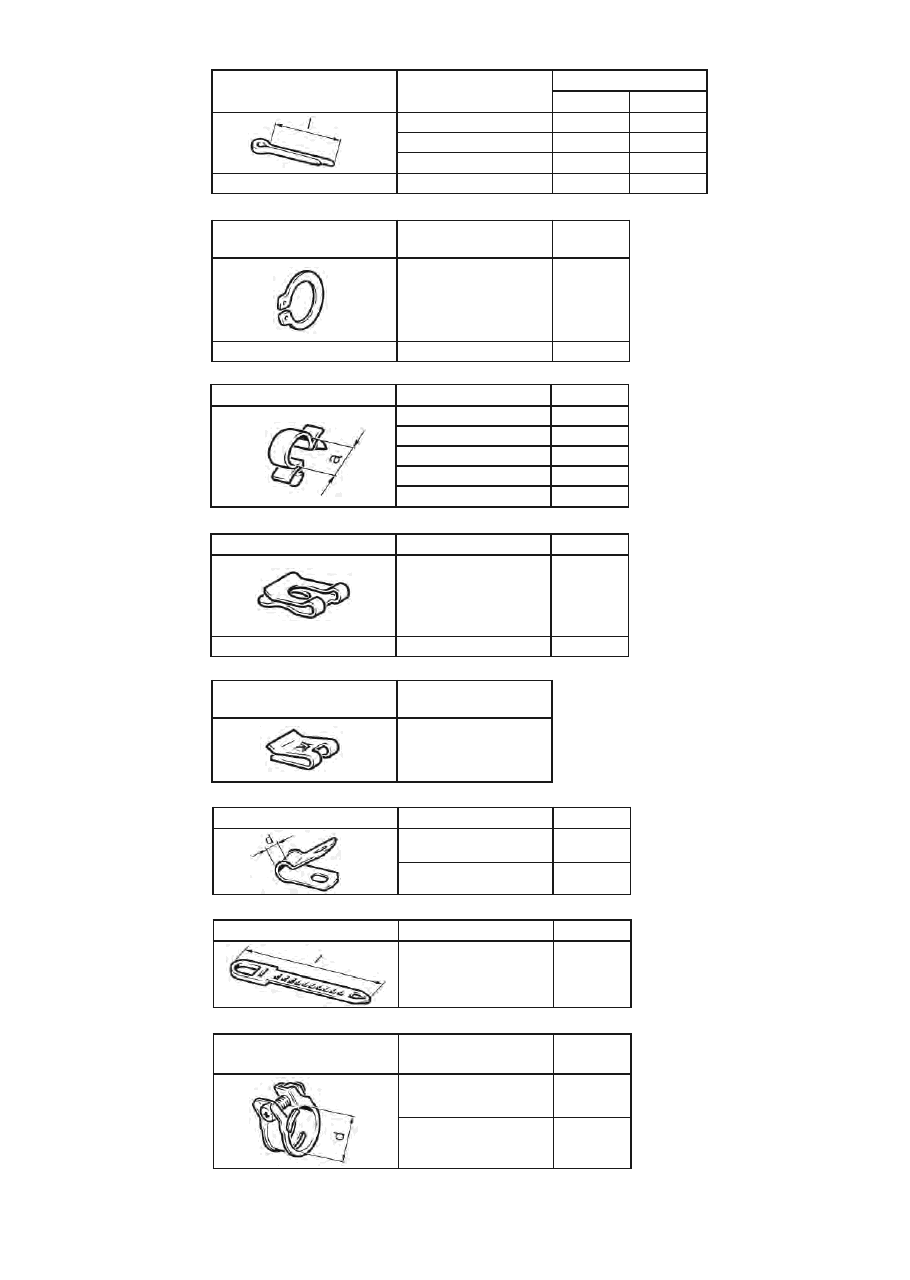

Шплинт разводной

№

mm

d*

l

00001-0007342-01

2

15

00001-0007343-01

2

20

00001-0007346-01

3

30

* Диаметр отверстия

Кольцо стопорное

наружное

№

d*, mm

00001-0010664-76

16

* Диаметр вала

Скоба для проводов

№

a, mm

00001-0045694-80

10

00001-0045696-80

12,5

00001-0045698-80

14,5

00001-0045699-80

16

00001-0045702-80

24

Скоба стопорная

№

d*, mm

00001-0010640-76

8

* Диаметр вала

Скоба для винтов

самонарезающих

№

00001-0041897-76

Скоба закрытая

№

d, mm

00001-0004181-01

6

00001-0004183-01

8

Хомут

№

l, mm

00001-0045677-80

126,5

Хомут для резиновых

шлангов

№

d, mm

00001-0001685-90

12

00001-0001689-90

22

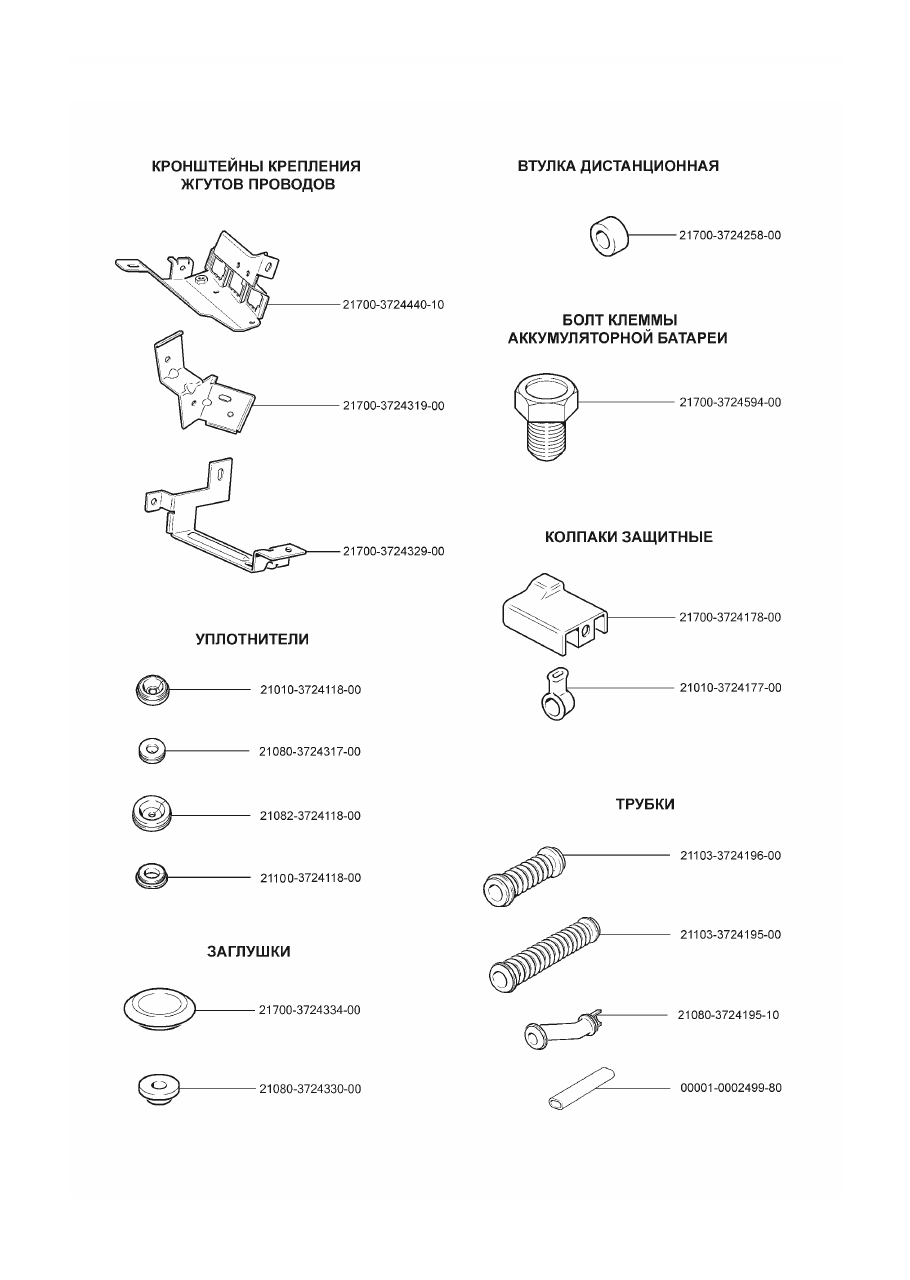

АП1

АРМАТУРА ЖГУТОВ ПРОВОДОВ
