Нива ВАЗ–21214. Электрооборудование

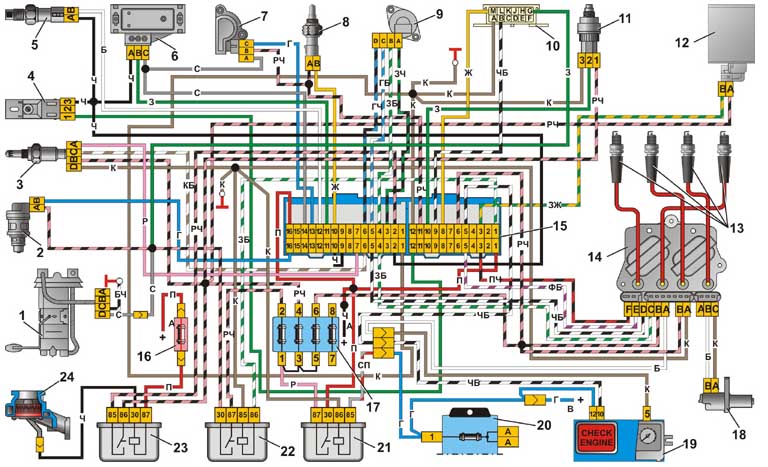

Особенности схемы электрооборудования автомобилей Нива ВАЗ–21214 с центральным впрыском топлива




Особенности схемы электрооборудования автомобилей ВАЗ–21214 с центральным впрыском топлива



1 – электробензонасос с датчиком уровня топлива;
2 – форсунка;
3 – датчик концентрации кислорода;
4 – октан-потенциометр;
5 – датчик температуры воздуха;
6 – датчик абсолютного давления;
7 – датчик положения дроссельной заслонки;
8 – датчик температуры охлаждающей жидкости;
9 – регулятор холостого хода;
10 – колодка диагностики;
11 – датчик скорости;
12 – клапан продувки адсорбера;
13 – свечи зажигания;
14 – модуль зажигания;
15 – колодка электронного блока управления;
16 – предохранитель подогревателя впускной трубы;

17 – блок предохранителей системы впрыска;
18 – датчик положения коленчатого вала;
19 – комбинация приборов с тахометром и контрольной лампой «Check engine»;
20 – основной блок предохранителей автомобиля (фрагмент);
21 – реле зажигания;
22 – реле включения электробензонасоса;
23 – реле электроподогревателя впускной трубы;
24 – подогреватель впускной трубы;
А – к выводу «плюс» аккумуляторной батареи;
В – к клемме «15» выключателя зажигания


Схема электрооборудования отличается введением жгута системы впрыска, проводами которого контроллер соединен с датчиками и исполнительными приборами системы впрыска. Три провода из жгута системы впрыска через отдельную колодку соединены с низковольтным входом тахометра в комбинации приборов, с контрольной лампой «CHECK ENGINE» и со штекером «15» выключателя зажигания.

В жгуте проводов системы впрыска имеется пять предохранителей. Предохранитель 16 (на 50 А) установлен в отдельном корпусе. Он защищает цепь подогревателя впускной трубы. Остальные четыре предохранителя (на 15 А каждый) установлены в отдельном блоке предохранителей 17, расположенном с левой стороны под панелью приборов. Назначение этих предохранителей указано в таблице.

Назначение предохранителей системы впрыска


Предохранитель Защищаемые цепи
1 – 2 Реле включения электробензонасоса (контакты).
Электробензонасос. Форсунка
3 – 4 Датчик концентрации кислорода. Датчик скорости. Клапан
адсорбера. Реле (обмотка) включения подогревателя впускной
трубы
5 – 6 Контроллер. Модуль зажигания
7 – 8  Резервный

Кроме плавких предохранителей предусмотрена еще «плавкая вставка» на конце красного провода, присоединяемого к аккумуляторной батарее. Эта «плавкая вставка» выполнена в виде отрезка черного провода сечением 1 мм2, в то время как основной красный провод имеет сечение 6 мм2.
