Нива ВАЗ–21214. Снятие и установка агрегата центрального впрыска

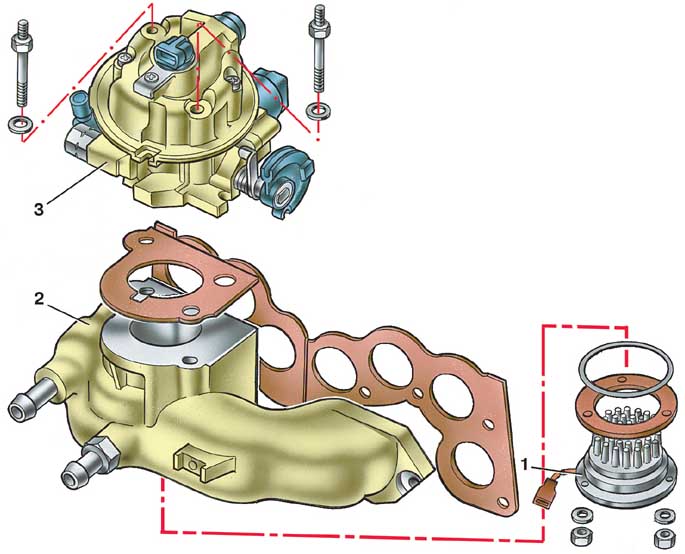

Снятие оригинальных деталей с левой передней стороны двигателя



9.1.6.3. Проверка и ремонт агрегата центрального впрыска

ПОРЯДОК ВЫПОЛНЕНИЯ

Форсунка

1. Форсунка является неразборной. При снятии форсунки соблюдайте осторожность, не допуская повреждения разъема электропроводов и распылительной насадки.

Предупреждение
Запрещается очищать и промывать форсунку бензином или другими моющими средствами.

2. Уплотнительные прокладки форсунки замените новыми. При наличии отложений на фильтрах форсунки (большого диаметра – фильтр продувки, малого диаметра – фильтр впуска) продуйте их сжатым воздухом и промойте топливный бак и топливопроводы.
3. При установке форсунки на резьбу винта крепления держателя нанесите герметик. Регулятор давления топлива
4. Пружина под крышкой регулятора находится в сжатом состоянии, поэтому при вывертывании винтов крепления крышки соблюдайте осторожность.
5. После снятия регулятора проверьте состояние гнезда клапана, при необходимости используйте увеличительное стекло. Гнездо не должно иметь выкрашиваний, вмятин и неровностей поверхности. При наличии любого из этих дефектов замените целиком корпус топливоподачи агрегата центрального впрыска.
6. Диафрагму клапана после каждой разборки рекомендуется заменять новой. На резьбу винтов крепления крышки регулятора при сборке наносите герметик.

Предупреждение
При установке регулятора давления топлива не допускайте перекосов диафрагмы.

Корпус топливоподачи агрегата центрального впрыска

7. При сборке агрегата центрального впрыска прокладку между корпусами топливоподачи и дроссельной заслонки рекомендуется заменять новой. Вырезы в прокладке совместите с отверстиями в корпусе дроссельной заслонки.
8. На резьбу винтов крепления корпуса нанесите герметик.

Датчик положения дроссельной заслонки

9. При установке датчика поставьте дроссельную заслонку в закрытое положение и, поворачивая датчик против часовой стрелки, совместите лыски валика с приводом датчика. Заверните винты крепления.

Предупреждение
Запрещается очищать и промывать датчик положения дроссельной заслонки и регулятор холостого хода бензином или другими моющими средствами.

Регулятор холостого хода

10. Уплотнительные прокладки замените новыми.
11. Регулятор имеет конусный клапан диаметром 10 мм. Если требуется замена, используйте новый клапан соответствующей модели.
12. Перед установкой регулятора на корпус дроссельной заслонки проверьте расстояние от фланца крепления до концевой точки клапана регулятора. Если клапан слишком выдвинут, это может привести к повреждению регулятора.
13. Расстояние должно быть менее 23 мм. Если у нового регулятора оно превышает 23 мм, то можно рукой, покачивая клапан из стороны в сторону, вдавить его в регулятор.
14. У регулятора, бывшего в эксплуатации, не допускается вдавливать клапан вручную, чтобы не вывести регулятор из строя. Для этой цели необходимо использовать диагностический прибор или специальный монитор.
15. После установки регулятора холостого хода и агрегата центрального впрыска подсоедините к диагностической колодке диагностический прибор и дайте команду контроллеру на сброс значений параметров регулятора холостого хода.

Корпус дроссельной заслонки

16. При сборке агрегата центрального впрыска топлива уплотнительную прокладку корпуса топливоподачи рекомендуется заменять новой.
17. Очистите поверхности корпуса дроссельной заслонки и корпуса вакуумных патрубков от материала старой прокладки. Прокладку замените новой.

9.1.6.4. Контроль давления подачи топлива

ОБЩИЕ СВЕДЕНИЯ

Цель этого контроля: проверка герметичности соединений системы топливоподачи, проверка работы регулятора давления и проверка работы электробензонасоса.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите давление в системе топливоподачи, как описано в подразделе 9.1.6.
2. Подсоедините электропровода к электробензонасосу. Отсоедините топливопровод от подводящего штуцера агрегата центрального впрыска и подсоедините через тройник манометр между штуцером и топливопроводом.
3. Поставьте ключ зажигания в положение «Зажигание», проверьте герметичность подсоединения манометра и его показания. Давление должно быть в пределах 190–210 кПа. Если давления нет, проверьте на слух, включается ли электробензонасос при повороте ключа зажигания в положение «Зажигание» (работу насоса и щелчки срабатывания его реле можно слышать, находясь в салоне автомобиля).
4. Если электробензонасос не включается, необходима проверка электрических цепей насоса.
5. После двух секунд работы электробензонасос должен выключаться, так как при неработающем двигателе в контроллер опорные сигналы положения коленчатого вала не поступают. Чтобы вновь включить насос, необходимо выключить зажигание на десять секунд и включить вновь.
6. После остановки электробензонасоса давление может несколько понизиться и стабилизироваться или наоборот – возрасти, если двигатель прогрет. Если давление не стабилизируется и понижается, включите электробензонасос и сразу после его остановки пережмите шланг подвода топлива в агрегат центрального впрыска.
7. Если при этом давление не падает, то проверьте герметичность топливопроводов от бака до агрегата центрального впрыска, а также фильтра тонкой очистки топлива, затем повторите проверку давления в системе подачи топлива.
8. Пониженное давление (ниже 190 кПа) может быть вызвано неисправностью регулятора давления топлива или ограничением пропускной способности системы подачи топлива.
9. По расходу топлива на слив можно определить пропускную способность системы топливоподачи. При необходимости замените фильтр тонкой очистки топлива новым.
10. Работу регулятора давления можно проверить по показаниям манометра, для чего отсоедините сливной шланг и опустите в приготовленную емкость. Включите электробензонасос, пережмите сливной шланг и проверьте по манометру давление, которое может создать насос. Отпустите шланг. Манометр покажет давление срабатывания клапана регулятора. При необходимости замените регулятор давления.
11. Повышенное давление в системе топливоподачи (свыше 210 кПа) может быть вызвано неисправностью регулятора давления топлива или повышенным сопротивлением сливу топлива в бак. Для проверки подсоедините к системе топливоподачи манометр, отсоедините в моторном отсеке сливной шланг и опустите в емкость. Включите электробензонасос и по показаниям манометра проверьте давление с системе.
12. Если давление выше нормы, замените регулятор давления топлива. Если это не поможет, то найдите и устраните причину повышенного сопротивления сливу топлива.

9.1.6.5. Электробензонасос

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для снятия насоса с автомобиля отсоедините от него электрические провода и уберите давление в системе топливоподачи, как описано выше для снятия агрегата центрального впрыска.
2. Отсоедините топливопроводы от насоса и отверните гайки крепления его к топливному баку. Выньте электробензонасос из бака.
3. Установку электробензонасоса выполняйте в обратном порядке.
4. Электробензонасос не разбирается и ремонту не подлежит. В случае неисправности замените его новым.

9.1.6.6. Система улавливания паров бензина

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите шланги и адсорбер. При наличии трещин или повреждений корпуса замените адсорбер новым.
2. При появлении подтеканий проверьте герметичность подсоединения шлангов. В случае подтекания топлива из адсорбера замените его новым.
