Нива вседорожник. Насос охлаждающей жидкости двигателя





ОБЩИЕ СВЕДЕНИЯ

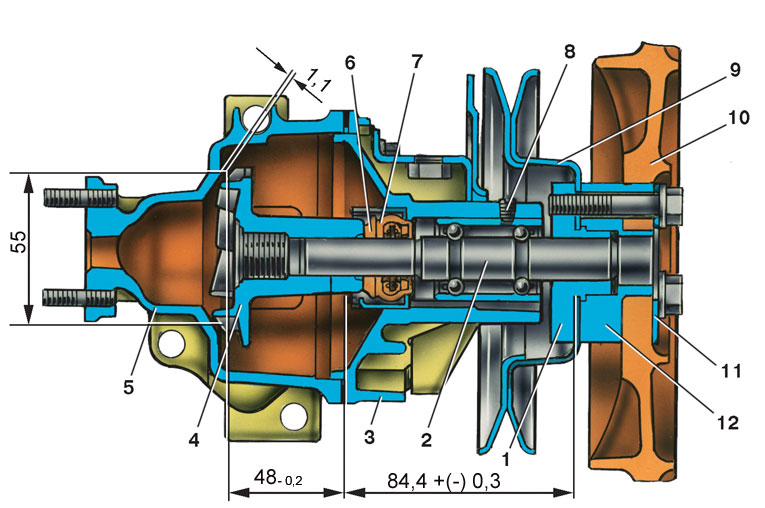

Продольный разрез насоса охлаждающей жидкости



Продольный разрез насоса охлаждающей жидкости

1 – ступица шкива;
2 – валик;
3 – крышка;
4 – крыльчатка;
5 – корпус;
6 – упорное кольцо;

7 – сальник;
8 – стопорный винт подшипника;
9 – шкив;
10 – вентилятор;
11 – накладка;
12 – ступица вентилятора

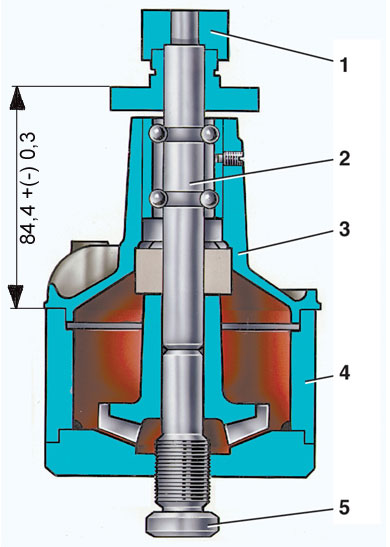

Напрессовка крыльчатки на валик насоса приспособлением А.60430



Напрессовка крыльчатки на валик насоса приспособлением А.60430
1 – опора;

2 – валик насоса;

3 – крышка корпуса насоса;

4 – стакан;

5 – установочный винт




Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините корпус 5 (см. рис. Продольный разрез насоса охлаждающей жидкости) насоса от крышки 3.

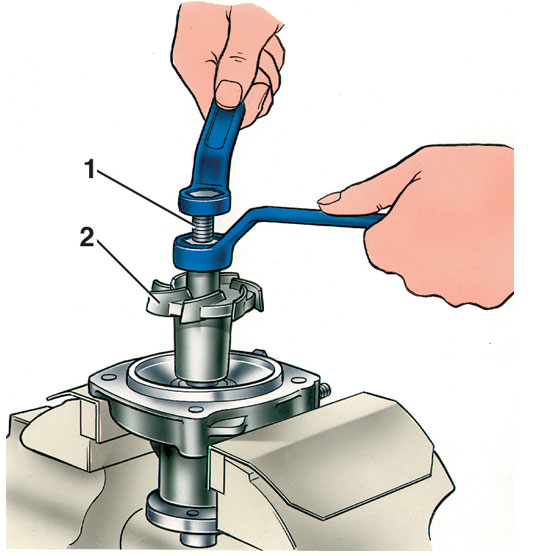

2. Закрепите крышку в тисках, используя прокладки, и снимите крыльчатку 2 с валика съемником А.40026 – 1.

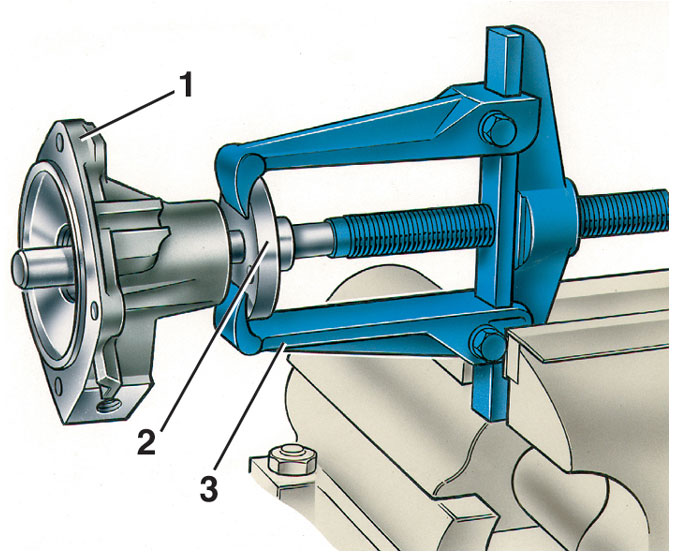

3. Снимите ступицу 2 шкива вентилятора с валика при помощи съемника А.40005/1/5 – 3 (1 – крышка корпуса насоса).



4. Выверните стопорный винт 8 (см. рис. Продольный разрез насоса охлаждающей жидкости) и выньте подшипник с валиком насоса. Усилие выпрессовки надо прикладывать к наружной обойме подшипника.
5. Удалите сальник 7 из крышки 3 корпуса.

Контроль

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте осевой зазор в подшипнике. Эту операцию надо делать обязательно, если отмечался значительный шум насоса. Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большем зазоре подшипник замените в сборе с валиком новыми.
2. Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять новыми.
3. Осмотрите корпус и крышку насоса, деформации или трещины не допускаются.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите оправкой сальник, не допуская перекоса, в крышку корпуса.
2. Запрессуйте подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпуса насоса. Усилие запрессовки должно действовать на наружное кольцо подшипника.
3. Заверните стопорный винт подшипника и зачеканьте контуры гнезда, чтобы винт не ослабевал.
4. Напрессуйте с помощью приспособления А.60430 (см. рис. Напрессовка крыльчатки на валик насоса приспособлением А.60430) на валик ступицу шкива, выдержав размер (84,4±0,3) мм. Если ступица изготовлена из металлокерамики, напрессовывайте только новую ступицу.
5. Напрессуйте крыльчатку на валик с помощью приспособления А.60430, обеспечив размер (48–0,2) мм, показанный на рисунке Продольный разрез насоса охлаждающей жидкости). При этом между лопатками крыльчатки и корпусом насоса будет обеспечен необходимый зазор.
6. Соберите корпус насоса с крышкой, установив между ними прокладку.
