Нива вседорожник. Головка цилиндров и клапанный механизм

2.10.1. Особенности устройства

ОБЩИЕ СВЕДЕНИЯ

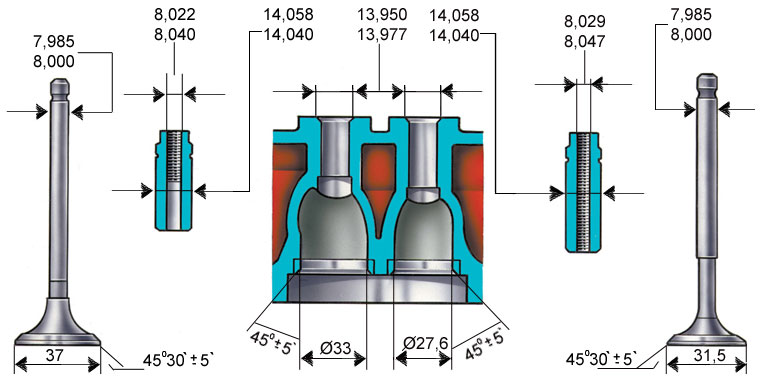

Основные размеры клапанов, направляющих втулок и седел клапанов

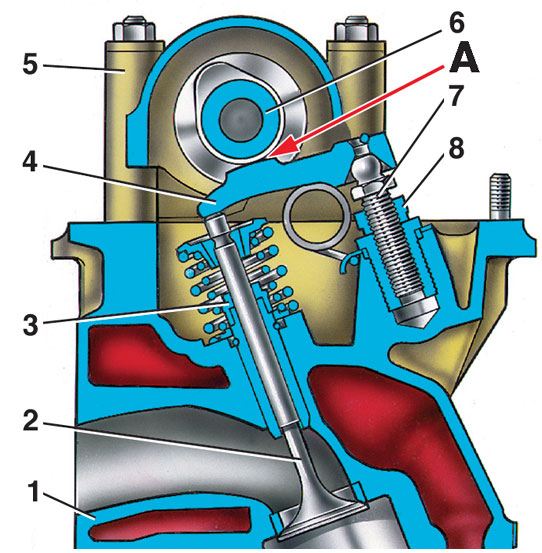

Разрез головки цилиндров по выпускному клапану

1 – головка цилиндров;
2 – клапан;
3 – маслоотражательный колпачок;
4 – рычаг клапана;
5 – корпус подшипников распределительного вала;
6 – распределительный вал;
7 – регулировочный болт;
8 – контргайка регулировочного болта;
А – зазор между рычагом и кулачком распределительного вала

Головка цилиндров

Головка цилиндров отлита из алюминиевого сплава, имеет запрессованные чугунные седла и направляющие втулки клапанов. Верхняя часть втулок уплотняется металло- резиновыми маслоотражательными колпачками 3 (см. рис. Разрез головки цилиндров по выпускному клапану).

В запасные части направляющие втулки поставляются с увеличенным на 0,2 мм наружным диаметром.

На головке цилиндров закреплен корпус подшипников 5, в котором находится распределительный вал 6.

Механизм привода клапанов

Клапаны 2 приводятся в действие кулачками распределительного вала через рычаги 4. Одним концом рычаг давит на стержень клапана, а другим концом опирается на сферическую головку регулировочного болта 7, которым регулируется зазор А в клапанном механизме.

Нива вседорожник. Регулировка зазоров в клапанном механизме

ОБЩИЕ СВЕДЕНИЯ

Зазоры регулируйте на холодном двигателе, предварительно отрегулировав натяжение цепи. После регулировки зазор должен быть 0,15±0,02 мм для впускных клапанов и 0,2±0, 02 для выпускных.

Во время регулировки следите, чтобы рычаг клапана не был установлен с перекосом, т.к. это может привести к завышению фактического зазора.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поверните коленчатый вал по часовой стрелке до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников, что будет соответствовать концу такта сжатия в четвертом цилиндре. В этом положении регулируется зазор у выпускного клапана 4-го цилиндра (8-й кулачок) и впускного клапана 3-го цилиндра (6-й кулачок).
2. Ослабьте гайку регулировочного болта рычага.

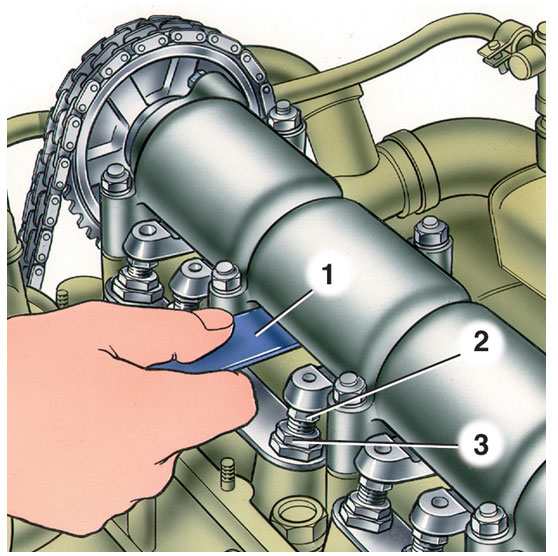

3. Вставьте между рычагом и кулачком распределительного вала плоский щуп 1 А.95111 толщиной 0,15 мм для впускного клапана (0,2 мм для выпускного клапана) и гаечным ключом завертывайте или отвертывайте болт 2 с последующим затягиванием контргайки 3, пока при затянутой контргайке щуп не будет входить с легким защемлением.

4. После регулировки зазора у выпускного клапана 4-го цилиндра и впускного клапана 3- го цилиндра, последовательно поворачивайте коленчатый вал на 180° и регулируйте зазоры, соблюдая очередность, указанную в таблице.

Последовательность регулировки зазоров в клапанном механизме

Угол поворота коленчатого вала, град	№ цилиндра, в котором происходит такт сжатия (конец)	№ регулируемых клапанов (кулачков)
0	4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2
