Нива вседорожник. Блок цилиндров





ОБЩИЕ СВЕДЕНИЯ

2.7.1. Особенности устройства

Нива вседорожник. Основные размеры блока цилиндров


Основные размеры блока цилиндров

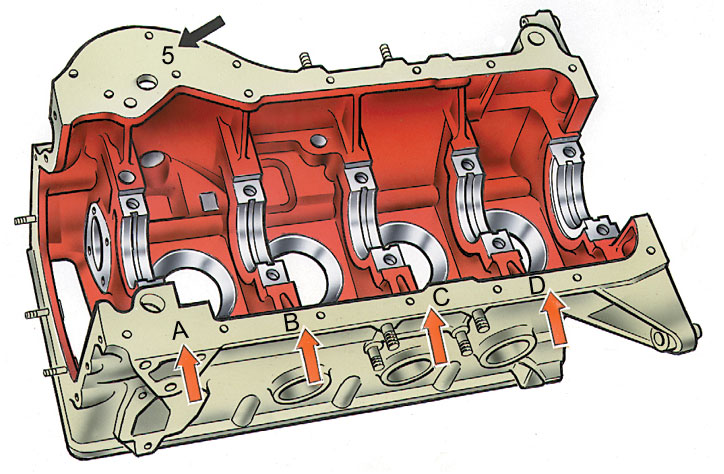

Маркировка размерного класса цилиндров на блоке


Маркировка размерного класса цилиндров на блоке


Блок цилиндров отлит из специального низколегированного чугуна.

Диаметры цилиндров разбиты на пять классов через 0,01 мм, обозначаемых буквами А, В, С, D, Е. Класс цилиндра клеймится на нижней плоскости блока цилиндров (см. рис. Маркировка размерного класса цилиндров на блоке).

Предусмотрена возможность расточки цилиндров под ремонтные поршни, увеличенные по диаметру на 0,4 и 0,8 мм.

Крышки коренных подшипников обрабатываются в сборе с блоком цилиндров. Поэтому они невзаимозаменяемы и для различия имеют риски на наружной поверхности (см. рис. Метки на крышках коренных подшипников).










Нива вседорожник. Проверка технического состояния и ремонт

ОБЩИЕ СВЕДЕНИЯ

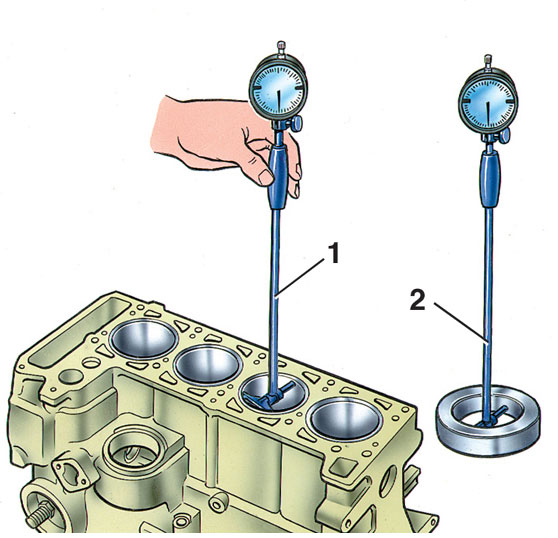

Измерение цилиндров нутромером



Измерение цилиндров нутромером
1 – нутромер;

2 – установка нутромера на ноль по калибру

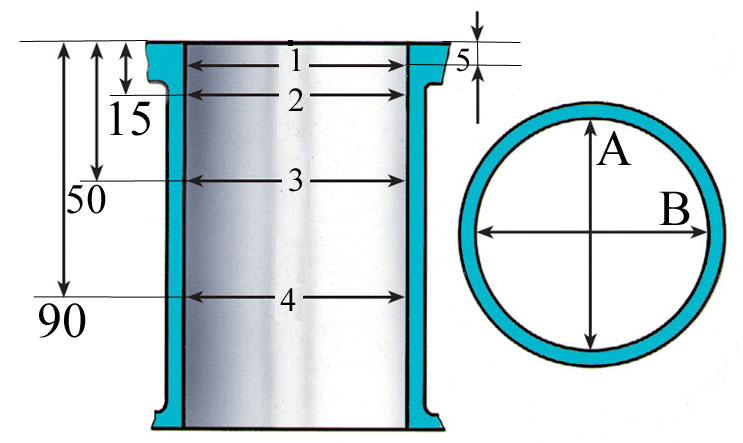

Схема измерения цилиндров



Схема измерения цилиндров
А и В – направления измерений;

1, 2, 3 и 4 – номера поясов

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тщательно вымойте блок цилиндров и очистите масляные каналы. Продув и просушив сжатым воздухом, осмотрите блок цилиндров. Трещины в опорах или других местах блока цилиндров не допускаются.
2. Если имеется подозрение на попадание охлаждающей жидкости в картер, то на специальном стенде проверьте герметичность блока цилиндров. Для этого, заглушив отверстия охлаждающей рубашки блока цилиндров, нагнетайте в нее воду комнатной температуры под давлением 0,3 МПа (3 кгс/см2). В течение двух минут не должно наблюдаться утечки воды из блока цилиндров.
3. Если наблюдается попадание масла в охлаждающую жидкость, то без полной разборки двигателя проверьте, нет ли трещин у блока цилиндров в зонах масляных каналов. Для этого слейте охлаждающую жидкость из системы охлаждения, снимите головку цилиндров, заполните рубашку охлаждения блока цилиндров водой и подайте сжатый воздух в вертикальный масляный канал блока цилиндров.
4. В случае появления пузырьков воздуха в воде, заполняющей рубашку охлаждения, замените блок цилиндров.
5. Проверьте плоскость разъема блока цилиндров с головкой с помощью линейки и набора щупов. Линейка устанавливается по диагоналям плоскости и в середине в продольном направлении и поперек. Допуск плоскостности составляет 0,1 мм.

Ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, не превышает ли износ цилиндров максимально допустимый – 0,15 мм.
2. Диаметр цилиндра измеряется нутромером (рис. Измерение цилиндров нутромером) в четырех поясах, как в продольном, так и в поперечном направлении двигателя (рис. Схема измерения цилиндров). Для установки нутромера на ноль применяется калибр 67.8125.9502.
3. В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах можно судить о величине износа цилиндров.
4. Если максимальная величина износа больше 0,15 мм – расточите цилиндры до ближайшего ремонтного размера, оставив припуск 0,03 мм на диаметр под хонингование.
5. Затем отхонингуйте цилиндры, выдерживая такой диаметр, чтобы при установке выбранного ремонтного поршня расчетный зазор между ним и цилиндром был 0,025–0, 045 мм.
