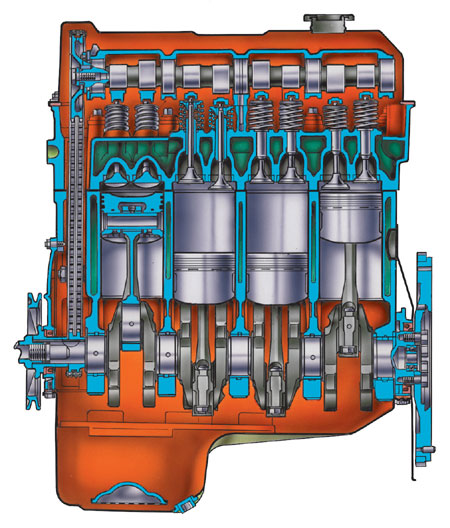

Нива вседорожник. Снятие и установка двигателяОБЩИЕ СВЕДЕНИЯПродольный разрез двигателя

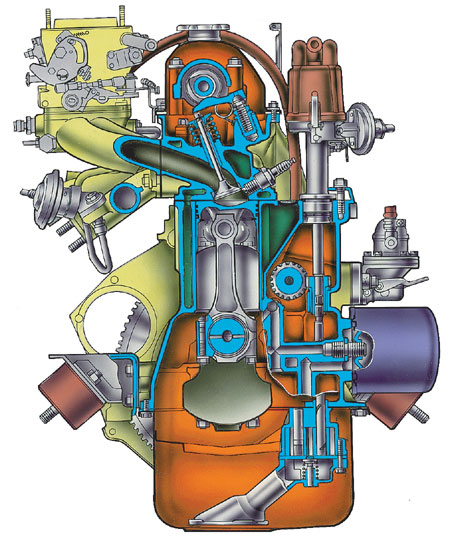

Поперечный разрез двигателя Подвеска двигателя
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поставьте автомобиль на подъемник или над осмотровой канавой и затормозите его рычагом привода стояночного тормоза. Уберите запасное колесо и снимите поддерживающую трубу запасного колеса. 2. Отсоедините провода от аккумуляторной батареи и снимите ее. 3. Отверните болты крепления петель капота и снимите капот. 4. Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор сверху технологической заглушкой. 5. Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой. 6. Отсоедините наконечники проводов от электромагнитного клапана и концевого выключателя карбюратора, от датчиков давления масла и температуры охлаждающей жидкости, от датчика-распределителя зажигания, от генератора и стартера. 7. Слейте охлаждающую жидкость из радиатора, блока цилиндров и отопителя, для чего передвиньте вправо рычажок управления краном отопителя, отверните пробки на левой стороне блока цилиндров и на правом бачке радиатора, заверните вместо них штуцеры сливных шлангов и снимите пробки с расширительного бачка и радиатора. 8. Снимите кожух вентилятора, предварительно разъединив его половины. 9. Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости. 10. Отверните два болта крепления радиатора к кузову, отожмите вверх верхнюю защелку направляющего кожуха радиатора, сместите верхнюю часть радиатора к двигателю и выньте радиатор из моторного отсека вместе с термостатом и шлангами. Снимите направляющий кожух радиатора. 11. Отверните гайки крепления приемной трубы глушителей к выпускному коллектору. Отсоедините приемную трубу от кронштейна на коробке передач и опустите ее вниз. 12. Ослабьте хомуты, отсоедините шланги от топливного насоса и закрепите его в положении, исключающем утечку бензина. 13. Отсоедините от карбюратора шланг слива топлива. Ослабьте хомуты и отсоедините шланги от патрубков отопителя, а от впускной трубы – шланг вакуумного усилителя тормозов. 14. Шарнирным торцовым ключом 02.7812.9500 отверните болты крепления стартера к картеру сцепления. 15. Отверните болты крепления крышки картера сцепления к нижней части картера сцепления. 16. Шарнирным торцовым ключом А.55035 отверните болты крепления картера сцепления к блоку цилиндров. 17. Повесьте на таль траверсу ТСО–3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны – за отверстие крепления кожуха сцепления. 18. Слегка натяните цепь тали, отверните гайки крепления подушек 3 (см. рис. Подвеска двигателя) передней подвески двигателя к боковым кронштейнам, отверните гайки и болт крепления картера переднего моста к кронштейнам двигателя. 19. Отсоедините от двигателя провод массы. 20. Выньте двигатель, сначала подняв его вверх, чтобы вывести болты подушек подвески из отверстий кронштейнов, а затем сместив вперед, чтобы вынуть конец первичного вала коробки передач из подшипника, расположенного во фланце коленчатого вала. 21. Снимите теплоизоляционный щиток стартера, стартер и заборник горячего воздуха вместе с подводящим шлангом. 22. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя. 23. Отверните болты крепления сцепления и снимите его. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. 2. Особое внимание уделяйте соединению двигателя с коробкой передач: ведущий вал должен точно войти в шлицы ведомого диска сцепления. 3. Для обеспечения центрирования двигателя и раздаточной коробки необходимо, чтобы центрирующие шайбы подушек передней подвески двигателя вошли в соответствующие отверстия боковых кронштейнов.
