Lada Xray. ЭЛЕМЕНТЫ СИСТЕМЫ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ - СНЯТИЕ И УСТАНОВКА (на автомобиле)

Вентилятор блока системы отопления, вентиляции и кондиционирования

Вентилятор системы отопления, вентиляции и кондиционирования располагается в корпусе блока вентиляции отопления и кондиционирования с правой стороны, со стороны переднего пассажира.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Снять каркас панели приборов в соответствии с требованиями раздела 15 данной ТИ.

Отсоединить от вентилятора 2, рисунок 15-1, блока 5 отопления, вентиляции и кондиционирования колодку 4 жгута 1 проводов.

Нажать на фиксатор 3 вентилятора и одновременно, повернув корпус вентилятора

против часовой стрелки извлечь вентилятор из корпуса блока системы вентиляции,

отопления и кондиционирования.

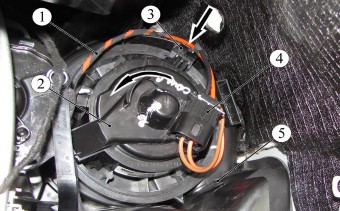

 Рисунок 15-1- Вентилятор системы отопления, вентиляции и кондиционироания:

1 - жгут проводов блока отопления, вентиляции и кондиционирования;

2 - вентилятор блока отопления, вентиляции и кондиционирования;

3 - фиксатор вентилятора;

4 - колодка жгута проводов блока отопления, вентиляции и кондиционирования;

5 - корпус блока системы отопления, вентиляции и кондиционирования

Установку вентилятора блока системы отопления, вентиляции и кондиционирования выполнять в порядке обратном снятию, проверить работоспособность.

Регулятор частоты вращения вентилятора блока системы отопления, вентиляции и кондиционирования

Регулятор частоты вращения вентилятора системы отопления, вентиляции и кондиционирования располагается в корпусе блока вентиляции отопления и кондиционирования с левой стороны, со стороны водителя.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Снять панель приборов в соответствии с требованиями раздела 13 данной ТИ.

Отсоединить колодку 2, рисунок 15-2, жгута проводов от регулятора частоты вращения вентилятора (РЧВ) 1.

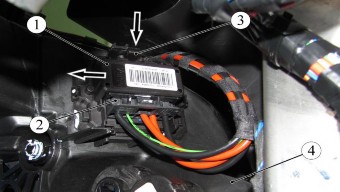

Рисунок 15-2- Регулятор частоты вращения вентилятора системы отопления, вентиляции и кондиционироания:

1 - регулятор частоты вращения (РЧВ);

2 - колодка жгута проводов;

3 - фиксатор РЧВ;

4 - корпус блока системы отопления, вентиляции и кондиционирования
Надавить на фиксатор 3, и сдвинув РЧВ в сторону извлечь РЧВ из корпуса блока системы отопления, вентиляции и кондиционирования.

Установку РЧВ производить в порядке обратном снятию.

Радиатор системы обогрева салона

Радиатор системы отопления, располагается в корпусе блока вентиляции отопления и кондиционирования с левой стороны, со стороны водителя.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Слить охлаждающую жидкость согласно требованиям раздела 3, ТИ 3100.25100.20582.

Снять панель приборов в соответствии с требованиями раздела 13 данной ТИ.

Снять воздуховод 2, рисунок 15-3, обогрева ног водителя (отвертка плоская).

Отвернуть два болта 4 крепления стойки 3 поперечины панели приборов к полу кузова (ключ гаечный 13).

Отвернуть две гайки 1 крепления стойки поперечины панели приборов к поперечине, снять стойку (ключ гаечный 13).

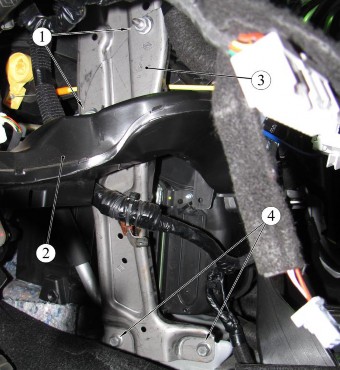

Рисунок 15-3- Стойка поперечины панели приборов:

1 - гайка крепления стойки к поперечине панели приборов;

2 - воздуховод обогрева ног водителя;

3 - стойка поперечины панели приборов;

4 - болт крепления стойки к кузову
Радиатор отопителя, соединяется с подающей и отводящей трубкой посредством фланцевого соединения через уплотнительное кольцо, соединение фиксируется пружинной скобой.

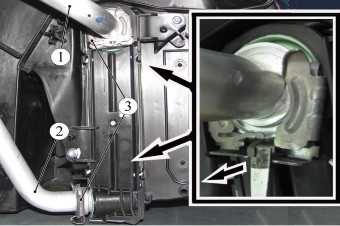

Рисунок 15-4- Патрубки радиатора отопителя:

1 - трубка подающая радиатора отопителя;

2 - трубка отводящяя радиатора отопителя;

3 - фиксирующая скоба

Оттянуть язычок стопора скобы 3, рисунок 15-4, фиксации соединения и одновременно сдвинуть скобу, сняв ее с соединения (отвертка плоская).

Извлечь трубку из патрубка радиатора отопителя.

Повторить операцию для второго соединения.

Отвернуть два винта 1, рисунок 15-5, крепления крышки 2 радиатора 3 отопителя, снять крышку (головка сменная Torx 20, вороток).
Извлечь радиатор отопителя из корпуса блока вентиляции, отопления и кондициониро-
вания.

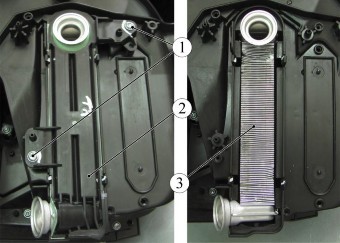

Рисунок 15-5- Крышка радиатора отопителя:

1 - винт крепления крышки радиатора отопителя;

2 - крышка радиатора отопителя;

3 - радиатор отопителя
Установку радиатора производить в порядке обратном снятию.

Перед установкой подводящей и отводящей трубок, установить новые уплотнительные кольца.

Заполнить систему охлаждения двигателя охлаждающей жидкостью.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
