Lada Xray. БЛОК СИСТЕМЫ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ - СНЯТИЕ И УСТАНОВКА




Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Слить охлаждающую жидкость согласно требованиям раздела 3, ТИ 3100.25100.20582.

Выгрузить хладагент для автомобилей с климатической установкой, в соответствии с требованиями инструкции на оборудование.

Снять обивку щитка передка моторного отсека.

Отсоединить подводящий 7, рисунок 14-1 и отводящий 5 патрубок системы отопления салона от трубок радиатора отопителя сжав хомут 6 и 8 (плоскогубцы).

Отсоединить трубопровод 1 и 3 системы кондиционирования от испарителя, отвернув болты 2 и 4 (головка сменная 8, удлинитель, вороток).

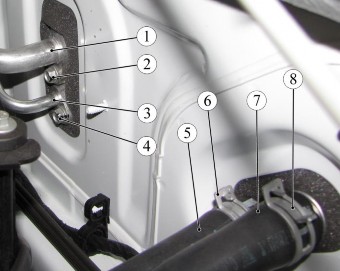

Рисунок 14-1 - Трубопроводы испарителя кондиционера и шланги радиатора отопителя:

1 - трубопровод низкого давления;

2, 4 - болт крепления трубопровода испарителя кондиционера;

3 - трубопровод высокого давления;

5 - патрубок радиатора отопителя отводящий;

6, 8 - хомут;

7 - патрубок радиатора отопителя подводящий
Снять каркас панели приборов в соответствии с требованиями раздела 15 данной ТИ.

Отвернуть болты 3, рисунок 14-2, крепления вала 2 рулевого управления, отсоединить точки крепления жгута 4 проводов от кронштейна рулевого вала, опустить рулевой вал на пол салона (головка сменная 13 или Torx Т30, вороток).

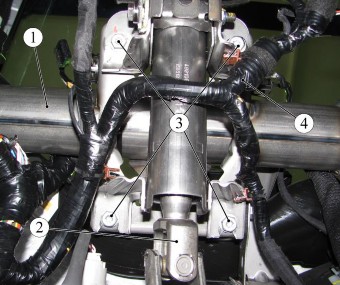

Рисунок 14-2 Крепление вала рулевого управления:

1 - поперечина панели приборов;

2 - вал рулевого управления;

3 - болт крепления вала рулевого управления;

4 - жгут проводов








Отвернуть винт 1, рисунок 14-3, крепления левого 2 и винт 4 крепления правого 3 воздуховодов салона к поперечине 6 панели приборов (головка сменная Torx Т30, вороток).

Снять воздуховод 7 обогрева ног левый, отсоединив его от поперечины панели приборов и корпуса 8 блока системы отопления, вентиляции и кондиционирования (отвертка плоская).

Отвернуть болты 5 крепления поперечины 6 панели приборов к кузову (головка сменная 13, вороток ).

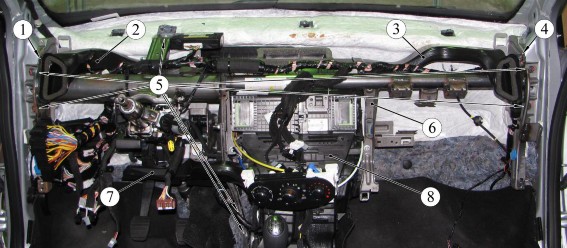

Рисунок 14-3 - Поперечина панели приборов:
1, 4 - винт крепления воздуховода салона; 2 - воздуховод салона левый; 3 - воздуховод салона правый; 5 - болт крепления поперечины панели приборов; 6 - поперечина панели приборов; 7 - воздуховод обогрева ног левый; 8 - корпус блока системы отопления, вентиляции и кондиционирования
Отвернуть болты 2, рисунок 14-4, крепления блока 3 системы отопления, вентиляции и кондиционирования к поперечине 1 (головка сменная 10, вороток).

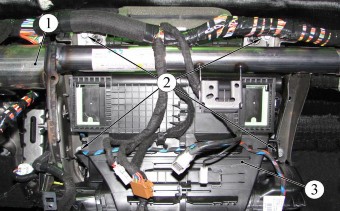

Рисунок 14-4- Крепление блока системы отопления, вентиляции и конди-ционироания:

1 - поперечина панели приборов;

2 - болт крепления блока системы отопления, вентиляции и кондиционирования;

3 - корпус блока системы отопления, вентиляции и кондиционирования;
Снять поперечину панели приборов отсоединив от нее точки крепления жгута прово-
дов.
Отсоединить трубку слива конденсата от корпуса блока системы отопления, вентиляции и кондиционирования, извлечь блок из салона автомобиля.

Установку блока системы отопления, вентиляции и кондиционирования выполнять в порядке обратном снятию.

Перед присоединением трубопроводов системы кондиционирования к испарителю, установить новые уплотнительные кольца предварительно смазав их компрессорным маслом.

Заполнить систему охлаждения двигателя охлаждающей жидкостью.

Загрузить хладагент в соответствии с инструкцией на оборудование (хладагент Я-134а или HFO (1234) yf, в зависимости от комплектации) в количестве 390±20 г.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
