Lada Xray. ДВЕРЬ ЗАДКА И ЕЕ МЕХАНИЗМЫ - СНЯТИЕ И УСТАНОВКА

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Открыть дверь задка.

Отвернуть три винта 1, рисунок 5-1, крепления дополнительного сигнала торможения (головка сменная Torx T30, вороток).


Сжав фиксаторы 3, извлечь дополнительный сигнал торможения из посадочного отверстия двери задка.

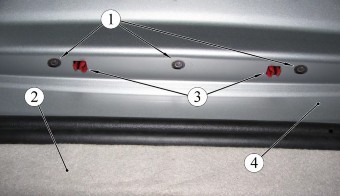

Рисунок 5-1 - Крепление дополнительного сигнала торможения (ДСТ):

1 - винт крепления ДСТ;

2 - обивка крыши;

3 - фиксаторы ДСТ;

4 - дверь задка
Закрыть дверь задка, отсоединить от дополнительного сигнала торможения 2, рисунок 5-2, колодку жгута 1 проводов и трубку 4 жиклера омывателя.

Откинуть декоративную заглушку 5 рычага 6 стеклоочистителя, отвернуть гайку 3 крепления рычага, снять рычаг в сборе со щеткой (ключ гаечный 13).

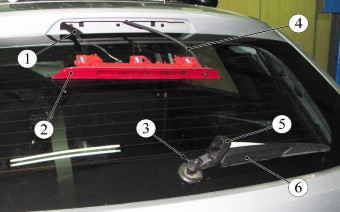

Рисунок 5-2 - Наружные элементы двери задка:

1 - жгут проводов двери задка;

2 - дополнительный сигнал торможения (ДСТ);

3 - гайка крепления рычага стеклоочистителя;

4 - трубка жиклера омывателя стекла двери задка;

5 - декоративная заглушка рычага стеклоочистителя;

6 - рычаг стеклоочистителя
Открыть дверь задка.
Отвернуть винты 1, рисунок 5-3, крепления обивки 2 двери задка (головка сменная Torx T20, вороток).

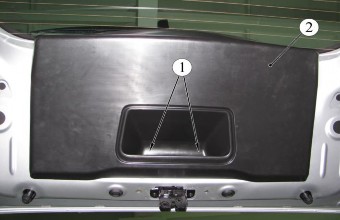

Рисунок 5-3 - Обивка двери задка:

1 - винт крепления обивки двери задка;

2 - обивка двери задка
Снять обивку двери задка с усилием, преодолевающим усилия держателей.

Отвернуть два болта крепления замка 6, рисунок 5-4, двери задка (головка сменная Torx T30, вороток).

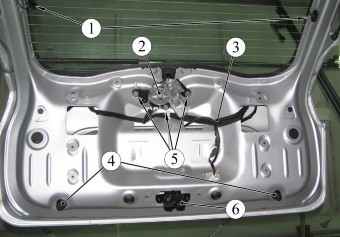

Рисунок 5-4 - Арматура двери задка:

1 - клемма обогревателя стекла;

2 - моторедуктор стеклоочистителя стекла двери задка;

3 - жгут проводов двери задка;

4 - буфер двери задка;

5 - заклепка крепления моторедуктора стеклоочистителя;

6 - замок крышки багажника
Извлечь замок, отсоединить колодку жгута 3 проводов двери задка от замка.

Отсоединить колодку жгута проводов от моторедуктора 2 стеклоочистителя.

Высверлить заклепки 5 крепления моторедуктора стеклоочистителя к двери задка, снять моторедуктор (дрель, сверло 05 мм).

Отвернуть четыре гайки 1, рисунок 5-5, крепления накладки 2 двери задка, снять накладку отсоединив колодки жгута проводов двери задка от фонарей 3 освещения номерного знака и выключателя 4 замка, установленных на корпусе накладки (головка сменная 10, вороток, отвертка плоская).

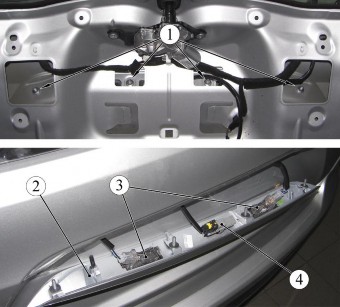

Рисунок 5-5 - Накладка двери задка:

1 - гайка крепления накладки двери задка;

2 - накладка двери задка;

3 - плафон освещения номерного знака;

4 - выключатель замка двери задка
Отсоединить колодки жгута 3, см. рисунок 5-4, проводов двери задка от клемм 1 обогрева стекла двери задка, точки крепления жгута к панели двери и извлечь жгут проводов из полости двери задка (отвертка плоская).

Снять буферы 4 и резиновые заглушки отверстий внутренней панели двери задка (отвертка плоская).

Отсоединить газовые 1, рисунок 5-6, упоры двери задка от двери, отвернуть шарниры упоров из двери (отвертка плоская, ключ гаечный 13, упор технологический)

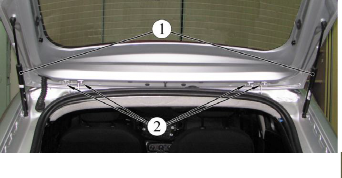

Рисунок 5-6 - Дверь задка:
1 - упор двери задка;

2 - болт крепления двери задка
При необходимости полного демонтажа газового упора, отсоединить второй конец упора от кузова (отвертка плоская, ключ гаечный 13).

Демонтаж стекла двери задка производить в соответствии с требованиями раздела 1 6 данной ТИ.

Отвернуть с правой и левой стороны по два болта 2 крепления двери задка к подвижным звеньям петель, снять дверь задка, операцию выполнять с помощником. (головка сменная 10, вороток).

Установку двери задка и ее механизмов выполнять в порядке обратном снятию, при

этом:

- обеспечить равномерность зазоров двери задка с сопрягаемыми панелями кузова;

- смазать трущиеся поверхности замка и оси петель двери задка (смазка ЛСЦ-15, норма расхода - 5 г);

- проверить работу замка двери задка. Замок должен закрываться и открываться без заеданий.

При необходимости демонтажа петли двери задка, снять обивку окна боковины, со стороны демонтируемой петли, снять держатели обивки потолка в задней его части, в соответствии с требованиями раздела 10 данной ТИ.

Отвернуть гайку крепления петли к кузову, снять петлю (головка сменная 10, вороток).

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
