Lada Xray. ДВЕРЬ ЗАДНЯЯ ПРАВАЯ И ЛЕВАЯ

Lada Xray. ДВЕРЬ ЗАДНЯЯ ПРАВАЯ И ЛЕВАЯ - СНЯТИЕ, УСТАНОВКА, РАЗБОРКА, СБОРКА

Операцию по снятию и установке двери можно производить двумя способами:

- снятие без петель (при замене двери);

- снятие с петлями (позволяет сохранить первоначальные регулиривки)
Установить автомобиль на рабочее место, отсоединить клемму "минус" от аккумуляторной батареи (ключ гаечный 10), открыть дверь и опустить в нижнее положение опускное стекло.

Снятие и установка:

Открыть заднюю дверь.

Извлечь трубку 3, рисунок 4-1, защитную жгута проводов двери, а затем и жгут проводов из отверстия в стойке кузова.

Отсоединить колодку 2 жгута проводов двери от колодки жгута проводов заднего.

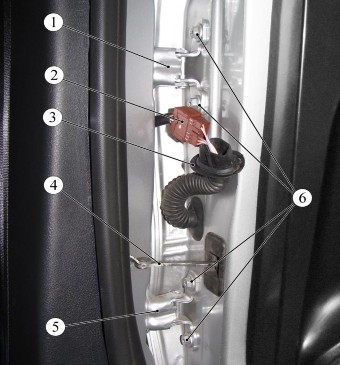

Рисунок 4-1 - Снятие и установка задней двери:

1 - петля двери верхняя;

2 - колодка жгута проводов двери;

3 - трубка защитная жгута проводов двери;

4 - ограничитель открывания двери;

5 - петля двери нижняя;

6 - болт крепления двери к звену петли

Отвернуть винт крепления ограничителя 4 двери к средней стойке кузова (головка сменная Torx Т40, вороток).

Отвернуть болты 6 крепления двери к петлям 1 и 5, снять дверь в сборе (головка сменная Torx Т40, вороток или ключ гаечный 13).Операцию выполнять с помощником.

Установку двери производить в порядке обратном снятию. При установке обеспечить равномерность зазоров с прилегающими поверхностями по периметру двери.

Разборка / сборка:

Для варианта исполнения с ручным стеклоподъемником:

- отвести от обивки двери чехол 1, рисунок 4-2, ручки 2 стеклоподъемника, извлечь фиксирующую скобу 3, снять ручку (отвертка плоская).

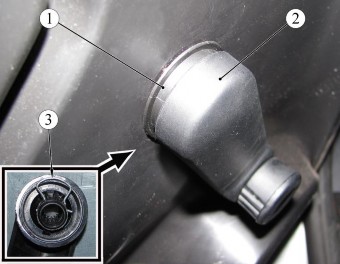

Рисунок 4-2 - Ручка стеклоподъемника:

1 - чехол ручки стеклоподъемника;

2 - ручка стеклоподъемника;

3 - скоба фиксирующая ручки стеклоподъемника

Отвернуть винты 1, рисунок 4-3, крепления обивки 2 двери к панели двери (головка сменная Torx Т20, T30, вороток).
Преодолевая сопротивление держателей отсоединить обивку от двери (отвертка пло-
ская).

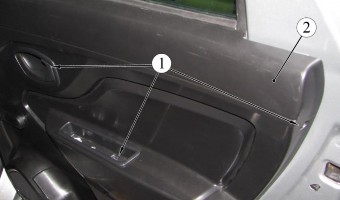

Рисунок 4-3 - Обивка задней двери

1 - винт крепления обивки;

2 - обивка задней двери
Разжать фиксаторы наконечника 1, рисунок 4-4, обоймы, троса 2 внутренней ручки привода замка, отсоединить трос от ручки (отвертка плоская).

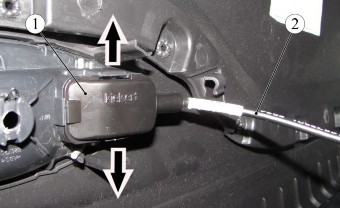

Рисунок 4-4 - Отсоединение тяги привода замка

1 - наконечник обоймы троса внутренней ручки привода замка;

2 - трос внутренней ручки привода замка
Снять держатель 2, рисунок 4-5, обивки двери (отвертка плоская).

Снять герметизирующую пленку 1, при необходимости использовать горелку с подачей горячего воздуха на место нанесения мастики (нож технологический).

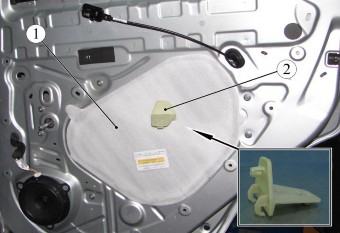

Рисунок 4-5 - Герметизирующая пленка полости двери

1 - герметизирующая пленка;

2 - держатель обивки

ПРИМЕЧАНИЕ: Герметизирующая пленка подлежит замене.

Снять с торца передней части рамки двери уплотнитель 1, рисунок 4-6.

Взять за край наружного горизонтального уплотнителя стекла двери и потянув вверх снять уплотнитель с панели двери.
Снять уплотнитель 2 рамки опускного стекла.

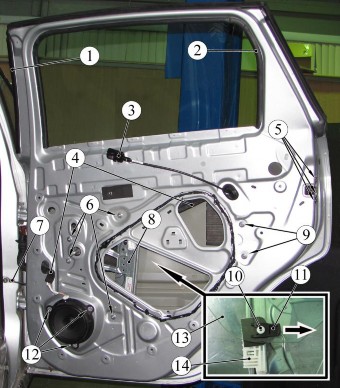

Рисунок 4-6 - Арматура двери:

1 - передний вертикальный уплотнитель рамки двери;

2 - уплотнитель рамки опускного стекла;

3 - трос внутренней ручки привода замка двери;

4 - жгут проводов двери;

5 - винт крепления замка двери;

6 - гайка крепления стеклоподъемника;

7 - ограничитель открывания двери;

8 - стеклоподъемник;

19 - гайка крепления направляющей опускного стекла;

10 - ось крепления стекла;

11 - фиксатор стекла;

12 - заклепки крепления громкоговорителя;

13 - стекло;
Поднять опускное стекло двери до появления узла 14 соединения стекла 13 со стеклоподъемником 8 в отверстии внутренней панели двери.

В полости двери, со стороны лицевой панели двери, снять с оси 10 крепления стекла к стеклоподъемнику фиксатор 11 стекла.
С оси подъемного узла стеклоподъемника снять стекло и извлечь его из полости две-ри.
Отвернуть гайки 6 крепления стеклоподъемника, извлечь стеклоподъемник из полости двери (головка сменная 10, вороток).

Отвернуть гайки 9 крепления направляющей опускного стекла, извлечь направляющую из полости двери (головка сменная 10, вороток).

Отвернуть винты 5, крепления замка к двери, извлечь замок из полости двери в сборе с тросом внутренней ручки двери (головка сменная Torx Т30, вороток).

Отсоединить колодку жгута проводов двери и трос внутренней ручки от замка (отвертка плоская).

Отвернуть винт крепления ограничителя 4, см. рисунок 3-8, двери к стойке кузова (головка сменная Torx Т40, вороток).

Извлечь с торца дверной панели уплотнитель 3 ограничителя 2, отвернуть гайки 1 крепления ограничителя к двери, снять ограничитель (головка сменная 10, вороток, отвертка плоская).

Отсоединить колодку жгута проводов двери от громкоговорителя, точки крепления жгута к панели двери и извлечь жгут из полости двери.

Отвернуть винты 3, рисунок 4-7, крепления декоративной накладки 2 задней части рамки двери 1 , снять накладку (головка сменная Torx Т20, вороток, удлинитель).

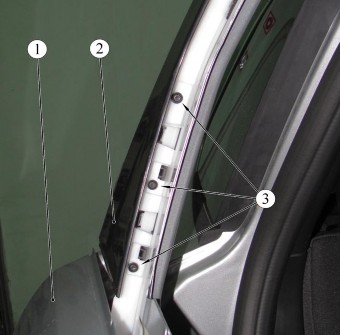

Рисунок 4-7 - Накладка рамки задней двери:

1 - дверь задняя;

2 - накладка;

3 - винт крепления накладки
Извлечь из отверстия 1, рисунок 4-8, в торце двери заглушку и через открывшееся отверстие отвернуть винт фиксации декоративной заглушки 2 наружной ручки 3, снять заглушку (отвертка плоская, головка сменная Torx Т20, вороток, удлинитель).

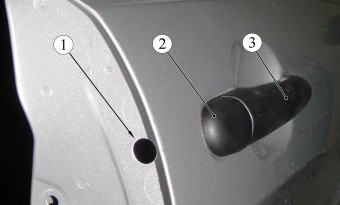

Рисунок 4-8 - Ручка двери наружная:

1 - отверстие винта фиксации заглушки наружной ручки двери;

2 - заглушка наружной ручки;

3 - ручка двери наружная
Для демонтажа ручки наружной замка двери, необходимо взяться за ручку и не оттягивая ее сдвинуть назад, затем в сдвинутом положении потянуть заднюю часть ручки до выхода заднего зацепа из отверстия в панели двери и потянув за ручку с усилием, преодолевающим усилие шарнирного фиксатора передней части ручки снять ручку, см. рисунок 3-9.

Механизм наружной ручки, верхняя направляющая опускного стекла, громкоговоритель крепятся к двери с помощью заклепок, рисунок 4-9.

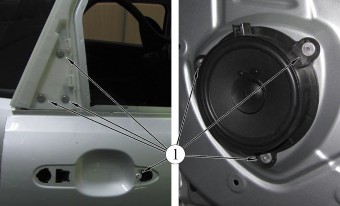

Рисунок 4-9 - Крепление деталей задней двери при помощи заклепок:

1 - заклепка
Демонтаж этих деталей необходимо проводить аккуратным, без повреждения лакокрасочного покрытия, высверливанием крепящей заклепки (дрель, сверло 05 мм).

Сборку узлов и деталей двери выполнять в порядке обратном разборке, при этом:

- смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка типа ЦИАТИМ-201, норма расхода - 5 г);

- при установке ручки наружной, обеспечить захват рычага возвратного механизма зацепом ручки, как показано на рисунке 3-10;

- перед установкой обивки двери временно установить ручку стеклоподъемника или переключатель, подсоединить клемму "минус" к аккумуляторной батарее, проверить и, при необходимости, отрегулировать работу замка двери и стеклоподъемника; поднять опускное стекло вверх, отсоединить клемму "минус" от аккумуляторной батареи и снять ручку или переключатель стеклоподъемника.

Узлы и детали арматуры двери должны быть закреплены на все точки крепления, предусмотренные конструкцией.

При установке корпуса возвратного механизма наружной ручки и громкоговорителя, допускается использовать альтернативный крепеж соответствующего диаметра.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие ниже перечисленным требованиям: двери кузова должны легко открываться и закрываться, самопроизвольное открывание дверей не допускается; при блокировке замков дверей последние не должны открываться наружными ручками; механизмы стеклоподъемников должны обеспечивать равномерное, без заеданий, полное реверсивное перемещение опускных стекол автомобиля.
