Lada Xray. ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА - СНЯТИЕ / УСТАНОВКА И ЗАМЕНА ЛАМПЫ


Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Открыть крышку багажника.

Плафон 1, рисунок 14-1, освещения багажника удерживается фиксатором и пружинной защелкой в гнезде панели 2 полки задка.

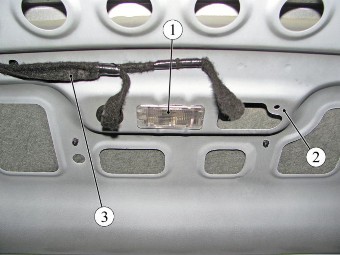

Рисунок 14-1 - Установка плафона освещения багажника на автомобиле:

1 - плафон освещения багажника;

2 - панель полки задка;

3 - жгут проводов задний дополнительный
Вставить плоскую отвертку в паз с правой стороны плафона освещения багажника, аккуратно отжать корпуса плафона и извлечь его из гнезда панели полки задка (отвертка плоская).

Отсоединить колодку 1, рисунок 14-2, жгута проводов заднего дополнительного от разъема и снять плафон 2 освещения багажника.

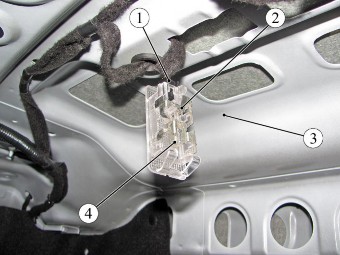

Рисунок 14-2 - Замена лампы плафона освещения багажника:

1 - колодка жгута проводов заднего дополнительного;

2 - плафон освещения багажника;

3 - панель полки задка;

4 - лампа W5W







Замена лампы

Для замены лампы плафона освещения багажника необходимо:

- извлечь плафон 2, рисунок 14-2, освещения багажника из гнезда панели 3 полки задка (отвертка плоская);

- извлечь лампу 4 из пружинных контактов плафона освещения багажника (отвертка плоская).

Установку новой лампы в плафон освещения багажника проводить в порядке обратном снятию. Тип устанавливаемой лампы W5W.

Установка

Установку плафона 1, рисунок 14-1, освещения багажника выполнить в порядке обратном снятию. При установке обеспечить надежную фиксацию плафона в гнезде панели полки задка.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме выполненных работ.
