Lada Xray. СИГНАЛ ТОРМОЖЕНИЯ ДОПОЛНИТЕЛЬНЫЙ - СНЯТИЕ / УСТАНОВКА

Сигнал 1, рисунок 12-1, торможения дополнительный установлен на полке багажника за стеклом окна задка. В качестве источников света сигнала применены светоизлучающие диоды. Конструкция сигнала торможения дополнительного неразборная. В случае выхода из строя 2-х или более источников света сигнал торможения дополнительный заменяется в сборе.

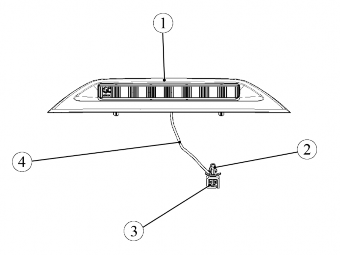

Рисунок 12-1 - Сигнал торможения дополнительный:

1 - сигнал торможения дополнительный;

2 - фиксатор;

3 - колодка жгута проводов сигнала торможения дополнительного;

4 - жгут проводов сигнала торможения дополнительного




Снятие




Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи, (ключ гаечный 10).

Открыть багажник и отсоединить колодку жгута проводов заднего от колодки 3 жгута проводов сигнала торможения дополнительного.

Отсоединить фиксатор 2 крепления колодки жгута проводов сигнала торможения дополнительного от кузова автомобиля.
Снять полку 1, рисунок 12-2, багажника в сборе с сигналом 2 торможения дополнительного в соответствии с требованиями ТИ 3100.25100.20599.

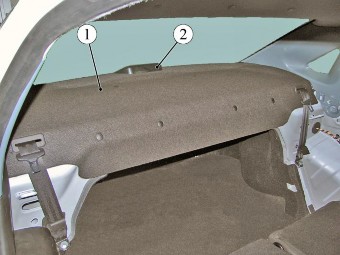

Рисунок 12-2 - Полка багажника с сигналом торможения дополнительным в сборе на автомобиле:

1 - полка багажника;

2 - сигнал торможения дополнительный











Отвернуть два винта 1, рисунок 12-3, самонарезающих и снять сигнал 2 торможения дополнительный с полки 3 багажника (насадка сменная T20, отвертка).

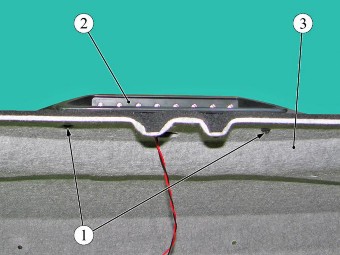

Рисунок 12-3 - Крепление сигнала торможения дополнительного к полке багажника:

1 - винт самонарезающий;

2 - сигнал торможения дополнительный;

3 - полка багажника




Установка

Установку сигнала 1, рисунок 12-1, торможения дополнительного выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме выполненных работ.
