Lada Xray. ШАРНИРЫ РЫЧАГОВ ЗАДНЕЙ ПОДВЕСКИ - ЗАМЕНА
Снятие
Установить автомобиль на двухстоечный подъемник и выключить зажигание
(подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
Снять задние колеса в соответствии с требованиями раздела 14 настоящей
ТИ.
Извлечь из держателей на рычагах задней подвески жгуты проводов датчиков
скорости вращения задних колес.
Отвернуть болты крепления датчиков скорости к щитам заднего тормоза и
извлечь датчики (насадка сменная Torx Т30, удлинитель, ключ
трещоточный).
В соответствии с требованиями ТИ 3100.25100.20596:
- извлечь из держателей на рычагах задней подвески тросы ручного привода
тормоза;
- снять тормозные барабаны;
- отсоединить тросы ручного привода тормоза от рычагов привода тормозных
колодок и извлечь наконечник троса из отверстий в тормозных щитах;
- отсоединить тормозные трубки от гибких тормозных шлангов, тормозные
шланги должны остаться на рычагах задней подвески.
Отсоединить амортизаторы от рычагов задней подвески и снять пружины в
соответствии с требованиями раздела 8 и 9 настоящей ТИ.
Установить под центр балки рычагов задней подвески трансмиссионную
стойку (стойка трансмиссионная типа ОМА 604, "Автоспецоборудование" г.
Псков).
Отвернуть гайки болтов крепления рычагов задней подвески к кронштейнам,
опустить трансмиссионную стойку и снять рычаги задней подвески с
автомобиля. Операцию выполнять двумя исполнителями (головка сменная 18,
удлинитель и вороток).
Замена резинометаллических шарниров

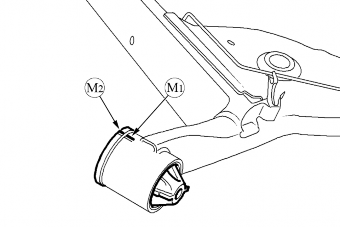

Рисунок 13-1 - Разметка расположения шарнира в рычаге задней подвески:
М1 - метка на рычаге задней подвески;
М2 - метка на корпусе шарнира
Внимание. Перед снятием резинометаллического шарнира необходимо отметить
его ориентацию в отверстии рычага задней подвески:
- сделать отметки "М1' и "М2" на рычаге задней подвески и шарнире;
- скопировать метку ”М2” на новый шарнир.
Примечание. Разметка шарниров необходима для правильной установки и
предупреждения преждевременного износа шарниров рычагов задней подвески,
а также для обеспечения надежной управляемости автомобиля.

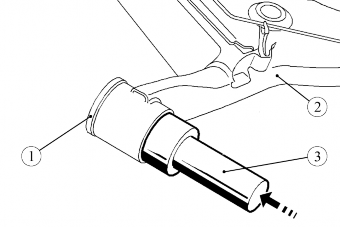

Рисунок 13-2 - Выпрессовка шарнира:
1 - шарнир рычага задней подвески;
2 - рычаг задней подвески;
3 - оправка для выпрессовки из набора Tar. 1838
Выпрессовать резинометаллический шарнир из рычага задней подвески
(оправка для выпрессовки из набора Tar. 1838, молоток).
Установить новый резинометаллический шарнир 1, рисунок 13-3, в отверстие
рычага 2 задней подвески и совместить метки "М/1 и "М2", рисунок 13-1.

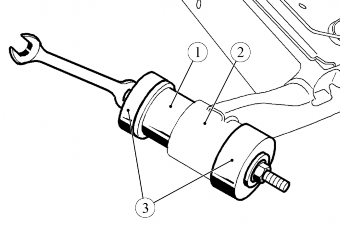

Рисунок 13-3 - Запрессовка шарнира:
1 - шарнир рычага задней подвески;
2 - рычаг задней подвески;
3 - приспособление для запрессовки из набора Tar. 1838
Установить на шарнир приспособление 3, рисунок 13-3, для запрессовки и
запрессовать шарнир в рычаг задней подвески (приспособление для
запрессовки из набора Tar. 1838, ключ кольцевой 17 - 2 шт.).
Выполнить операции по замене шарнира для второго рычага.
Установка
Установить рычаги задней подвески на трансмиссионную стойку и выставить
под автомобилем напротив мест крепления. Операцию выполнять двумя
исполнителями (стойка трансмиссионная типа ОМА 604, "Автоспецоборудование"
г. Псков).
Установить рычаги задней подвески в кронштейны крепления на кузове,
вставить болты и завернуть, не затягивая, гайки (ключ кольцевой 18,
головка сменная 18, вороток).
Установить пружины и подсоединить амортизаторы к рычагам задней подвески
в соответствии с требованиями разделов 8 и 9 настоящей ТИ.
В соответствии с требованиями ТИ 3100.25100.20596:
- установить в держатели на рычагах задней подвески тросы ручного
привода тормоза;
- установить наконечники тросов ручного привода тормоза в отверстия
тормозных щитов и подсоединить их к рычагам привода тормозных колодок;
- установить тормозные барабаны;
- подсоединить тормозные трубки к гибким тормозных шлангам на рычагах
задней подвески.
Установить датчики скорости в отверстия тормозных щитов и закрепить их
болтами. Момент затяжки болтов 14 Н.м (1,4 кгс.м) (насадка сменная Torx
Т30, удлинитель, ключ трещоточный, ключ моментный).
Установить жгуты проводов датчиков скорости вращения задних колес в
держатели на рычагах задней подвески.
Выполнить прокачку тормозной системы и при необходимости гидропривода
сцепления в соответствии с требованиями ТИ 3100.25100.08020.
Установить задние колеса в соответствии с требованиями раздела 14
настоящей ТИ.
Установить автомобиль на четырехстоечный подъемник, затормозить
стояночным тормозом и выключить зажигание (подъемник платформенный
четырехстоечный типа П-178Д-03 грузоподъемностью 3,5 т).
Прожать заднюю подвеску два - три раза усилием рук.
Окончательно затянуть гайку болта крепления рычага задней подвески к
кронштейну крепления. Момент затяжки гайки 125 Н.м (12,5 кгс.м) (ключ
кольцевой 18, головка сменная 18, ключ моментный).
Проверить эффективность рабочей тормозной системы в соответствии с
требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934, пп. 1.19.19, 1.19.22 в объеме
выполненных работ.
