Lada Xray. ОСЬ СТУПИЦЫ ЗАДНЕГО КОЛЕСА - СНЯТИЕ И УСТАНОВКА
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа
П-3,2Г грузоподъемностью 3,2 т).
Снять заднее колесо в соответствии с требованиями раздела 14 настоящей
ТИ.
В соответствии с требованиями ТИ 3100.25100.20596:
- снять тормозной барабан с оси ступицы заднего колеса;
- отсоединить трос ручного привода тормоза от рычага привода тормозных
колодок и извлечь наконечник троса из отверстия в тормозном щите;
- отсоединить тормозную трубку от колесного цилиндра;
- снять датчик скорости вращения заднего колеса с тормозного щита.

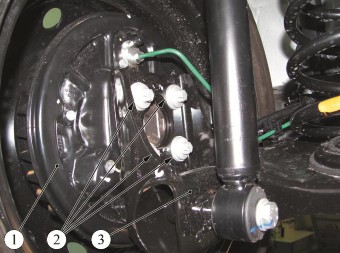

Рисунок 11-1 - Снятие оси ступицы заднего колеса:
1 - тормозной щит;
2 - болты крепления оси ступицы заднего колеса;
3 - рычаг задней подвески
Отвернуть четыре болта 2, рисунок 11 -1, и снять ось ступицы заднего
колеса и тормозной щит 1 в сборе с колодками и колесным цилиндром
(головка сменная Torx Е16, вороток).
Установка
Установить на фланец рычага задней подвески тормозной щит в сборе с
колодками и колесным цилиндром, установить ось ступицы заднего колеса и
завернуть четыре болта крепления. Момент затяжки болтов 105 Н.м (10,5
кгс.м) (головка сменная Torx Е16, вороток, ключ моментный).
В соответствии с требованиями ТИ 3100.25100.20596:
- подсоединить тормозную трубку к колесному цилиндру;
- подсоединить трос ручного привода тормоза к рычагу привода тормозных
колодок;
- установить на тормозной щит датчик скорости вращения заднего колеса;
- установить на ось ступицы заднего колеса тормозной барабан.
Проверить работу и при необходимости отрегулировать привод стояночного
тормоза в соответствии с требованиями ТИ 3100.25100.20596.
Установить заднее колесо в соответствии с
требованиями раздела 14 настоящей ТИ.
Выполнить прокачку тормозной системы в соответствии с требованиями ТИ
3100.25100.08020.
Проверить эффективность рабочей тормозной системы в соответствии с
требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934, пп. 1.19.19, 1.19.22 в объеме
выполненных работ.
