LADA VESTA. БЛОК СИСТЕМЫ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ - СНЯТИЕ И УСТАНОВКА

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Слить охлаждающую жидкость согласно требованиям раздела 3, ТИ 3100.25100.20582.

Выгрузить хладагент для автомобилей с климатической установкой, в соответствии с требованиями инструкции на оборудование.

Отсоединить подводящий и отводящий патрубок системы отопления от радиатора отопителя и блок трубопроводов системы кондиционирования от испарителя, как указано в разделе 14 данной ТИ.

Снять каркас панели приборов в соответствии с требованиями раздела 15 данной ТИ.

Отвернуть болты 2, рисунок 16-1, крепления поперечины 1 панели приборов к кузову (ключ гаечный 13).

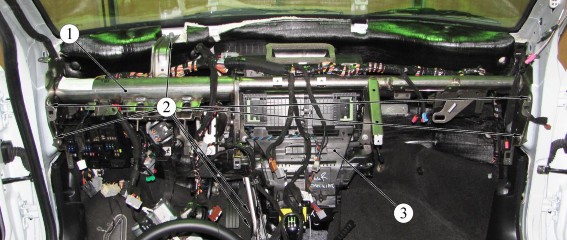

Рисунок 16-1 - Поперечина панели приборов:
1 - поперечина панели приборов; 2 - болт крепления поперечины панели приборов; 3 - корпус блока системы отопления, вентиляции и кондиционирования

Отвернуть болты 2, рисунок 16-2, крепления блока 3 системы отопления, вентиляции и кондиционирования к поперечине 1 (головка сменная 10, вороток).

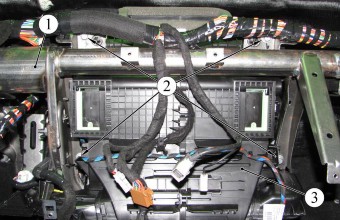

Рисунок 16-2- Крепление блока системы отопления, вентиляции и конди-ционироания:
1 - поперечина панели приборов;
2 - болты крепления блока системы отопления, вентиляции и кондиционирования;
3 - корпус блока системы отопления, вентиляции и кондиционирования;



Отвернуть винты 2 и 3, рисунок 16-3, крепления левого 1 и правого 4 воздуховодов обогрева ног, снять воздуховоды (головка сменная Torx 20, вороток).

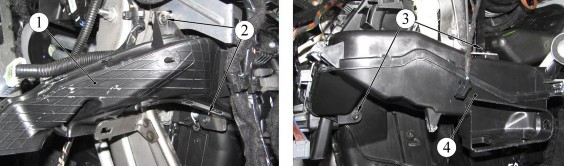

Рисунок 16-3- Воздуховоды обогрева ног передние:
1 - воздуховод обогрева ног передний левый; 2 - винт крепления левого воздуховода;
3 - винт крепления правого воздуховода; 4 - воздуховод обогрева ног передний правый

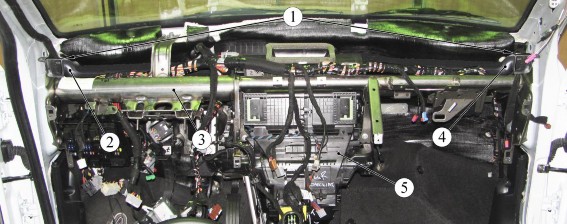

Рисунок 16-4- Воздуховоды обогрева ног передние:
1 - винт крепления воздуховодов вентиляции салона; 2 - воздуховод вентиляции салона левый; 3 - поперечина панели приборов; 4 - воздуховод вентиляции салона правый; 5 - блок системы вентиляции, обогрева и кондиционирования

Отвернуть винты 1, рисунок 16-4, крепления к поперечине 3 панели приборов левого 2 и правого 4 воздуховодов вентиляции салона, снять воздуховоды (головка сменная Torx 20, вороток).

Отсоединить колодки жгута проводов панели приборов от выключателя сигнала торможения, электронной педали акселератора, жгута проводов отопителя, антенного кабеля на правой стойке ветрового окна.

Снять поперечину панели приборов с направляющих штифтов кузова и опустить на пол салона.

Отсоединить трубку слива конденсата от корпуса блока системы отопления, вентиляции и кондиционирования, извлечь блок из салона автомобиля.

Установку блока системы отопления, вентиляции и кондиционирования выполнять в порядке обратном снятию.

Перед присоединением блока трубопроводов системы кондиционирования к испарителю, установить новые уплотнительные кольца предварительно смазав их компрессорным маслом.

Заполнить систему охлаждения двигателя охлаждающей жидкостью.

Загрузить хладагент в соответствии с инструкцией на оборудование (хладагент Я-134а или HFO (1234) yf, в зависимости от комплектации) в количестве 390±20 г.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
