LADA VESTA. СТЕКЛООЧИСТИТЕЛЬ - СНЯТИЕ, УСТАНОВКА

Установить автомобиль на рабочее место, отсоединить клемму "минус" от аккумуляторной батареи (ключ 10).

Снять декоративные колпачки с гаек крепления рычагов 3, рисунок 13-1, стеклоочистителя, отвернуть гайки, снять рычаги в сборе со щетками (отвертка плоская, ключ гаечный 17).

Снять уплотнитель 3 капота.

Отвернуть шесть винтов 1 самонарезающих крепления накладки рамы ветрового окна, снять накладку (головка сменная Torx T20, вороток).

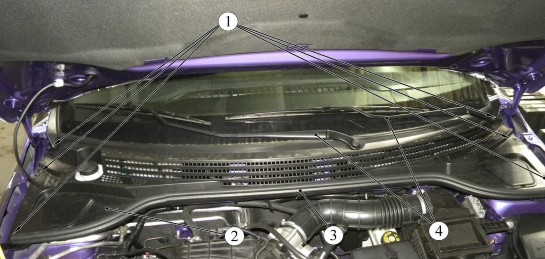

Рисунок 13-1 - Крепление накладки рамы ветрового окна:
1 - рычаг стеклоочистителя; 2 - накладка рамы ветрового окна правая; 3 - уплотнитель капота; 4 - рычаг стеклоочистителя


Отвернуть два болта 1, рисунок 13-2, крепления стеклоочистителя 1, отвернуть гайку 3, снять стеклоочиститель, отсоединив от него колодку2 жгута проводов (головка сменная 10, вороток).

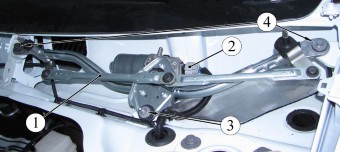

Рисунок 13-2 - Крепление стеклоочистителя:
1 - стеклоочиститель;
2 - колодка жгута проводов;
3 - гайка;
4 - болт







Установку стеклоочистителя производить в порядке обратном снятию.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-0023934 в объеме выполненных работ.
