LADA VESTA. КАПОТ ЕГО ДЕТАЛИ И МЕХАНИЗМЫ - СНЯТИЕ И УСТАНОВКА









Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снять накладку рамы ветрового окна в соответствии с разделом 13 данной ТИ.






Рисунок 5-1 - Капот:

1 - обивка капота;

2 - кнопка обивки капота;

3 - трубка жиклеров омывателя;

4 - гайка крепления капота к петле




Отсоединить от штуцера насоса омывателя трубку 3, рисунок 5-1, жиклеров омывате-ля, на штуцер насоса установить заглушку технологическую для предотвращения течи омывающей жидкости.









Отвернуть гайки 4 крепления капота к петлям, снять капот, работу выполнять с помощником (головка сменная 10, вороток).

В случае необходимости снятия петли капота: снять соответствующее переднее крыло, согласно требованиям раздела 7 данной ТИ; отвернуть две гайки; снять петлю (головка сменная 10 или ТогхТ30, вороток).

Извлечь кнопки 2, снять обивку 1 капота (приспособление типа 12770 ф. "Stahlwille").

Отсоединить трубку 5, рисунок 5-2, от жиклеров 4 омывателя ветрового стекла, извлечь из отверстия во внутренней панели капота уплотнитель трубки и трубку омывателя..






Рисунок 5-2 - Детали капота:

1 - уплотнитель капота;

2 - упор капота;

3 - упор выключателя охранной сигнализации;

4 - жиклер омывателя ветрового стекла;

5 - трубка омывателя ветрового стекла


Сжать фиксаторы и извлечь жиклер омывателя ветрового стекла из отверстия в панели капота (отвертка плоская).

Снять уплотнители капота (отвертка плоская).

Извлечь упор 2 капота из пластикового фиксатора, снять упор, извлечь фиксатор из кронштейна.

Снять держатель упора капота и держатель трубки омывателя.

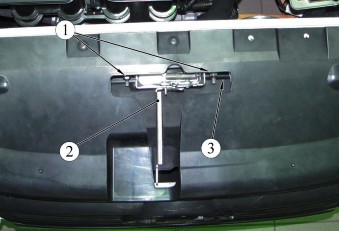

Рисунок 5-3 - Замок капота:

1 - гайки крепления замка капота;

2 - замок капота;

3 - тяга замка капота


Отвернуть две гайки 1, рисунок 5-3, снять замок 2 капота, отсоединить от него тягу 3 (головка сменная 13, вороток).







Установку капота его деталей и механизмов выполнять в порядке, обратном снятию, при этом:

- обеспечить равномерность зазора между капотом и сопрягаемыми панелями кузова;

- смазать трущиеся поверхности замка и тяги. Подвижные детали должны перемещаться свободно без заеданий (смазка ЛСЦ-15, норма расхода - 5 г);

- отрегулировать положение замка капота так, чтобы обеспечить надежное закрывание капота;

- отрегулировать длину тяги капота так, чтобы в закрытом положении капота рукоятка привода замка касалась упора на кронштейне;

- крючок капота должен надежно удерживать капот при открытом замке.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ, ТУ 017200-255-0023934 в объеме выполненных работ.
