LADA VESTA. БАМПЕР ПЕРЕДНИЙ - СНЯТИЕ И УСТАНОВКА

Установить автомобиль на двухстоечный подъемник и затормозить его стояночным тормозом (подъемник электрогидравлический типа П 3,2 Г).

Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Поднять автомобиль на высоту удобную для работы.

Отвернуть четыре болта 2 , рисунок 1-1, нижнего крепления бампера к кузову и четыре винта самонарезающих 1 нижнего крепления щитка переднего крыла к бамперу (головка сменная Torx T30, T20, вороток).

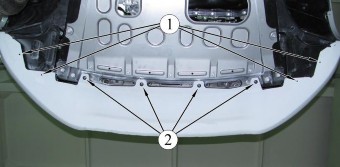

Рисунок 1-1 - Нижнее крепление бампера:
1 - винт самонарезающий нижнего крепления щитка грязезащитного арки колеса к бамперу;
2 - болт нижнего крепления бампера к кузову






Отвернуть с правой и левой стороны винты 1, рисунок 1-2, бокового крепления бампера
2 (головка сменная Torx T20, вороток).

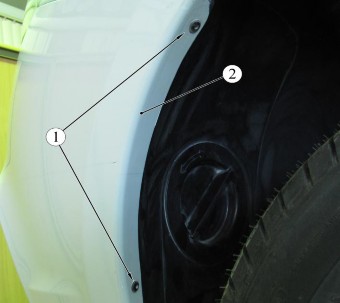

Рисунок 1-2 - Боковое крепление бампера:
1 - винт бокового крепления бампера;
2 - бампер






Отвернуть шесть болтов 1, рисунок 1-3, верхнего крепления бампера к кузову (головка сменная Torx T30, вороток).

Отвернуть два винта 2 крепления бампера к балке бампера (головка сменная Torx T20, вороток).

Вывести бампер из зацепления с боковыми кронштейнами, снять бампер.

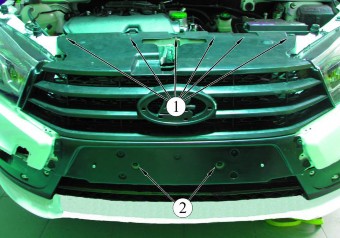

Рисунок 1-3 - Верхнее крепление бампера:
1 - болт крепления бампера к поперечине рамки радиатора;
2 - винт крепления бампера к балке бампера






Установку производить в порядке, обратном снятию.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-0023934 в объеме выполненных работ.
