Запчасти: Установка агрегатов пневматического привода рабочих тормозов для Урал-6370-1121

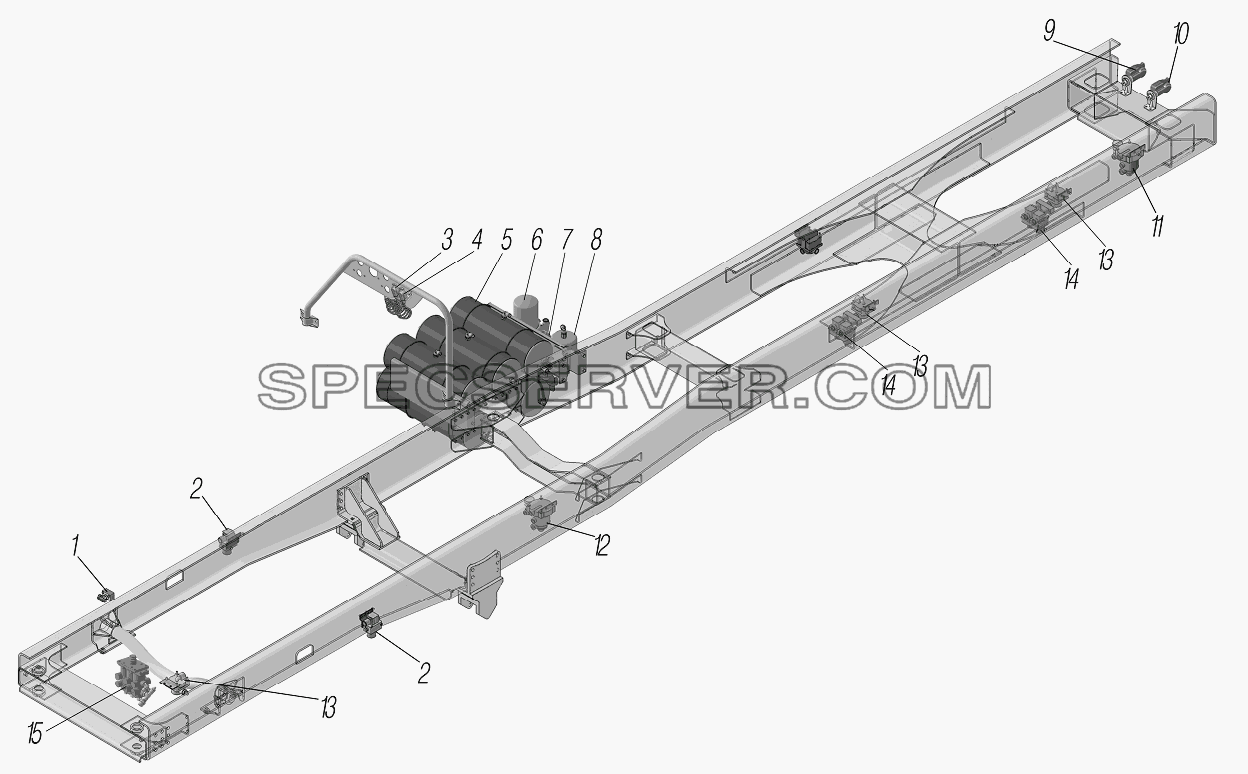

Установка агрегатов пневматического привода рабочих тормозов для Урал-6370-1121 (список запасных частей)

Установка агрегатов пневматического привода рабочих тормозов для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3515310-01 Клапан контрольного вывода
2 ВR9156-II32612 Модулятор АБС
3 4320Ф-3521010 Головка соединительная
4 4320Ф-3521011 Головка соединительная
5 6370-3513015 Баллон воздушный
6 11.3536008-10 Осушитель воздуха
7 8175.35.12.100-10 Влагомаслоотделитель
8 4320-3513050 Баллон дополнительный
9 100-3521110-10 Головка соединительная автоматическая
10 100-3521111-10 Головка соединительная автоматическая
12 25.3522210 Клапан управления тормозами прицепа
13 100-3518010-10 Клапан ускорительный
14 472 195 0180 Модулятор АБС
15 11.3514010-11 Кран тормозной 3-х секционный
Запчасти: Установка пневматических тормозов для Урал-6370-1121

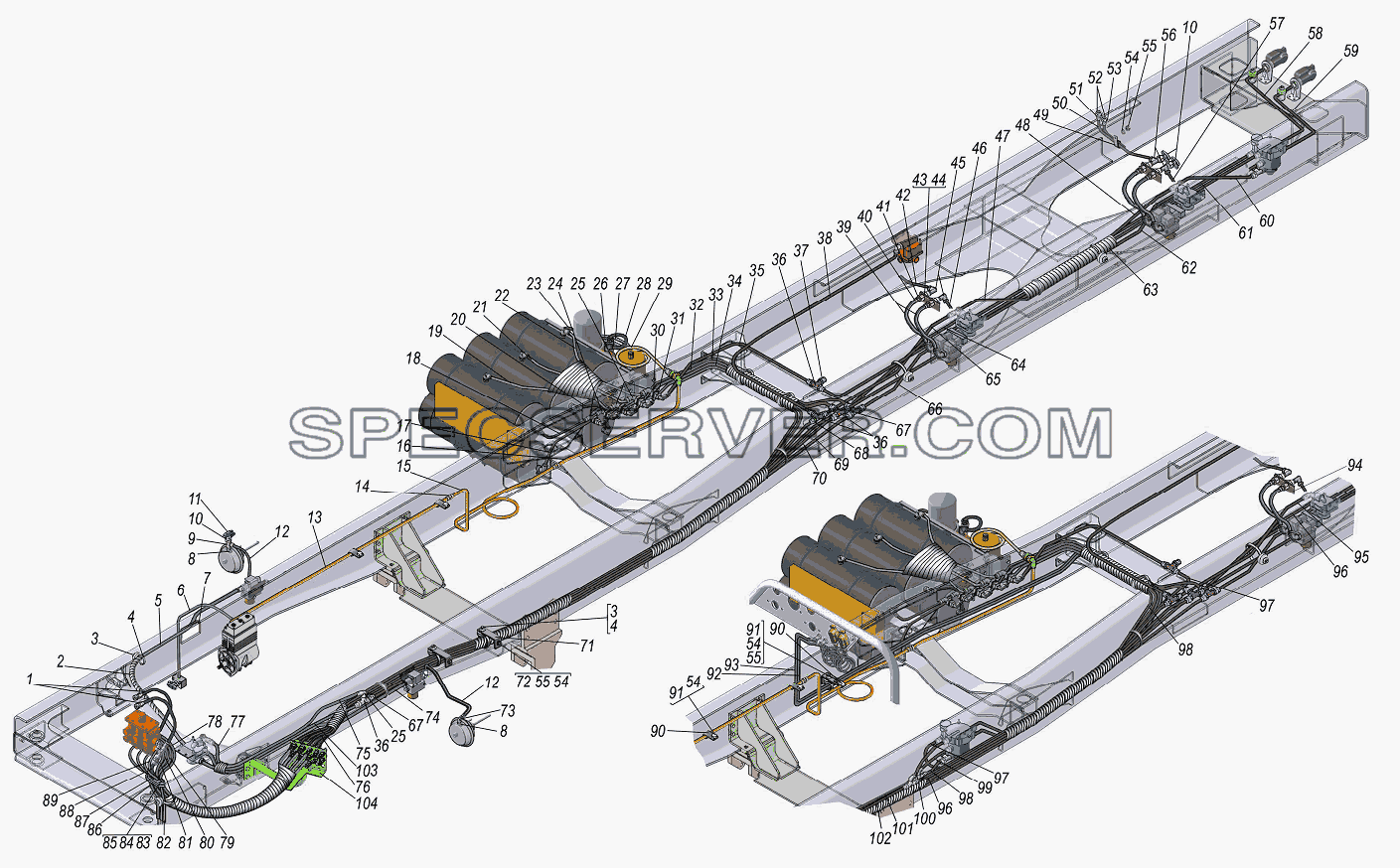

Установка пневматических тормозов для Урал-6370-1121 (список запасных частей)

Установка пневматических тормозов для Урал-6370-1121 (список запасных частей)

Таблица запасных частей

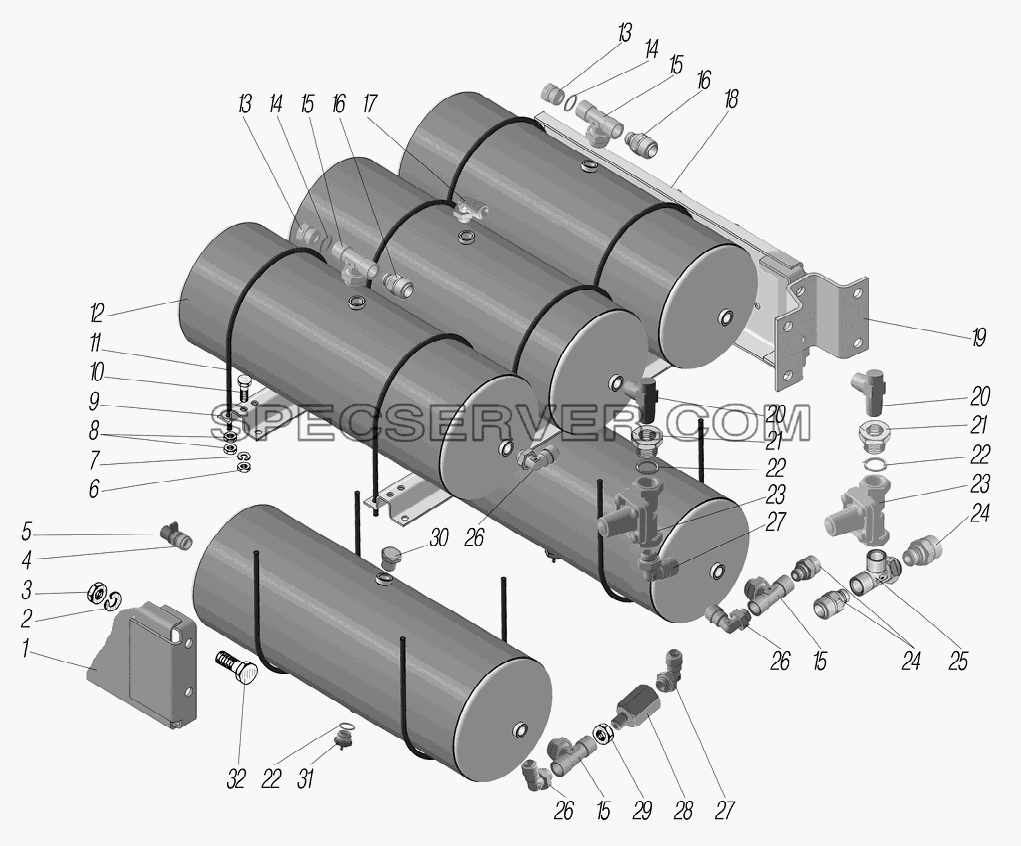

Установка воздушных баллонов для Урал-6370-1121 (список запасных частей)

Установка воздушных баллонов для Урал-6370-1121 (список запасных частей)

Установка воздушных баллонов для Урал-6370-1121 (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
1 6363-3506300 Трубка манометра
2 6363-3506107 Лента спиральная
3 375-8402321 Буфер
4 4209 9076 ЕD 12-8328 Хомут
5 6370-3506212 Трубка на левый модулятор
6 6370-3506320 Трубка к буксирному клапану
7 6363-3506002 Прокладка резиновая
8 6921615ОR Гайка
9 337789 Тройник
10 4320-3514023 Прокладка
11 100-3515310-01 Клапан контрольного вывода
12 6367-3506396 Шланг тормозов
13 6370-3506300 Трубка от компрессора первая
14 339222-П Штуцер
15 6370-3506302 Трубка от компрессора вторая
16 6370-3506316 Трубка от компрессора дополнительная
17 6370-3506176 Трубка от баллона к клапану прицепа первая
18 6370-3506234 Трубка от блока к баллону 1-ого контура
19 6370-3506152 Трубка от первого баллона первая
20 6370-3506228 Трубка от 2-ого баллона к 3-ему баллону
21 6370-3506154 Трубка от второго баллона первая
22 6370-3506156 Трубка от третьего баллона первая
23 6370-3506226 Трубка от блока подготовки воздуха к баллону
24 D 6502 10-М16х1,5-S Фитинг угловой
25 D 6502 15-М16х1,5-S Фитинг угловой
26 6370-3506218 Трубка к баллону адсорберу
27 6370-3506224 Трубка от блока к баллону прицепа
28 6370-3506314 Трубка от компрессора четвертая
29 6370-3506304 Трубка от компрессора третья
30 335026-П29 Гайка М22х1,5
31 336907 Проходной штуцер
32 6370-3506158 Трубка от первого баллона вторая
33 6370-3506162-01 Трубка от третьего баллона к крану тормозному вторая
34 6370-3506162 Трубка от баллона к крану тормозному вторая
35 6370-3506178 Трубка от баллона к клапану прицепа вторая
36 D 2003 М16х1,5-S Тройник
37 DS6510 10-М16х1,5-S Фитинг прямой
38 6370-3506216 Трубка к ускорительному клапану стояночного тормоза
39 63645-3506396 Шланг тормозов
40 339227-П Штуцер
41 5323РХ-3506322 Штуцер проходной
42 6370-3506306 Трубка к тормозной камере средняя правая
43 252162-П2 Шайба 22Л
44 250659-П29 Гайка М22х1,5-6Н
45 339046 Угольник М20х1,5 КГ3/8"
46 6370-3506308 Трубка к тормозной камере средняя левая
47 6370-3506230 Трубка от среднего КУРТ к клапану прицепа
48 6370-3506210 Трубка от крана к заднему КУРТ вторая
49 339696-П29 Хомут
50 6370-3506310 Трубка к тормозной камере задняя правая
51 339947 Штуцер М16х1,5-М20х1,5
52 5323-3506054 Прокладка
53 339943 Штуцер М16х1,5-М16х1,5
54 252136-П2 Шайба 10 пружинная
55 250512-П29 Гайка М10
56 339831 Тройник
57 6370-3506312 Трубка к тормозной камере задняя левая
58 6370-3506222 Трубка к желтой головке
59 6370-3506220 Трубка к красной головке
60 6370-3506232 Трубка от заднего КУРТ к клапану прицепа
61 6370-3506180 Трубка от баллона к клапану прицепа третья
62 6370-3506174 Трубка на ускорительный клапан заднего моста
63 6363-3506108 Лента спиральная
64 6370-3506208 Трубка от крана к среднему КУРТ вторая
65 6370-3506208-10 Трубка от крана к среднему КУРТ третья
66 6370-3506172 Трубка на ускорительный клапан среднего моста
67 DS6510 15-М16х1,5-S Фитинг прямой
68 9512 8-М16х1,5 Фитинг прямой
69 6370-3506164 Трубка от баллона к крану тормозному третья
70 6370-3506164-01 Трубка от третьего баллона к крану тормозному третья
71 6363-3506153 Кронштейн
72 201502-П29 Болт М10х38
73 334068 Угольник
74 6370-3506214 Трубка на правый модулятор
75 6370-3506182 Трубка от тройника к ускорительному клапану переднего моста
76 6370-3506206 Трубка от крана к переднему КУРТ вторая
77 6370-3506206-10 Трубка от крана к переднему КУРТ третья
78 6370-3506202 Трубка от 2-ой секции тормозного крана к среднему КУРТ первая
79 6370-3506168 Трубка от второго воздушного баллона, четвертая
80 6370-3506200 Трубка от 1-ой секции тормозного крана к переднему КУРТ первая
81 6370-3506166 Трубка от первого воздушного баллона, четвертая
82 6370-3506390 Рукав 10х17,5-0,63-В
83 201456-П29 Болт М8-6gх20
84 252005-П29 Шайба 8
85 6363-1109142 Втулка
86 6363-3514500 Уплотнитель
87 6363-3514501 Пластина прижимная
88 6370-3506170 Трубка от третьего воздушного баллона, четвертая
89 6370-3506204 Трубка от 3-ей секции тормозного крана к заднему КУРТ первая
90 339097-П29 Хомут 14
91 201498-П29 Болт М10-6gх28
92 63704-3506220 Трубка к красной головке
93 63704-3506222 Трубка к желтой головке
94 6370-3506010 Пластина
95 63704-3506208-11 Трубка от кронштейна на рулевом к тройнику вторая
96 63704-3506210 Трубка от крана к заднему КУРТ вторая
97






Номер детали Наименование запчасти
1 6370-3513081 Кронштейн баллонов
2 252138-П2 Шайба 14 пружинная
3 250558-П29 Гайка М14-6Н
4 5323-3514023 Прокладка
5 13.3515310-10 Клапан контрольного вывода
6 250512-П29 Гайка М10
7 252136-П2 Шайба 10 пружинная
8 250510-П29 Гайка М8-6Н
9 6370-3513074 Кронштейн баллонов продольный
10 200320-П29 Болт М10-6gх55
11 6363-3513018 Хомут баллона
12 6370-3513015 Баллон воздушный
13 334169 Штуцер
14 4320-3506054 Прокладка
15 D2062 М16х1,5- М16х1,5 Тройник горизонтальный
16 DS6510 15-М16х1,5-S Фитинг прямой
17 DS6502 15-М16х1,5-S Фитинг прямой
18 6370-3513080 Кронштейн баллонов
19 6370-3513082 Кронштейн баллонов
21 4320-3515068 Пробка
22 4320-3514023 Прокладка
23 12.3515010-01 Клапан защитный одинарный с обратным током
24 DS6510 10-М16х1,5-S Фитинг прямой
25 D2062 М16х1,5- М22х1,5 Тройник горизонтальный
26 D6502 10-М16х1,5-S Фитинг угловой
27 D6502 10-М22х1,5-S Фитинг угловой
28 100-3562210-20 Клапан обратный
29 692 1615 ОR Гайка
30 338765 Пробка К3/8"
31 100-3513110 Клапан слива конденсата в сборе
32 201587-П29 Болт М14-6gх35

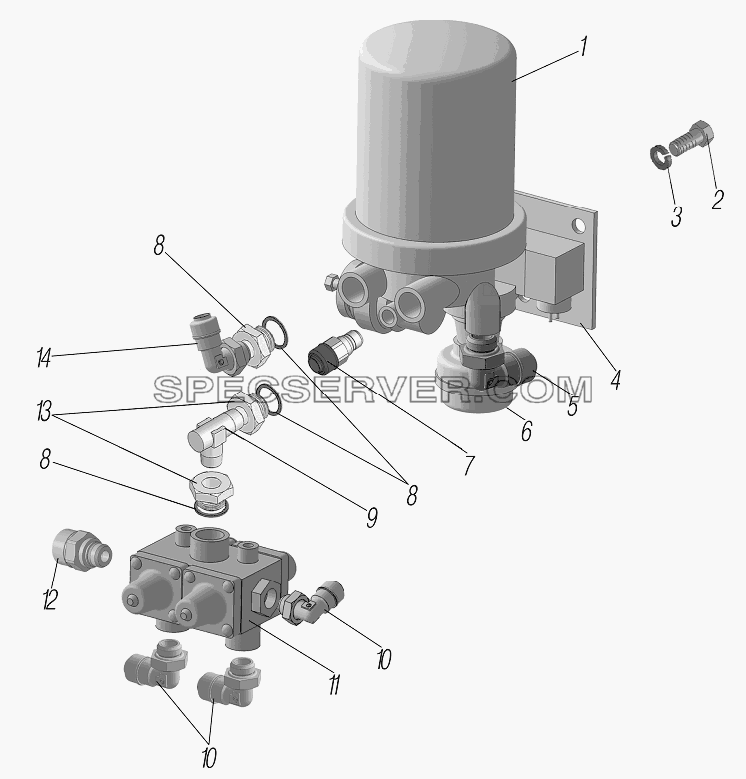

Установка влагомаслоотделителя и 4-х контурного защитного клапана для Урал-6370-1121 (список запасных частей)

Установка влагомаслоотделителя и 4-х контурного защитного клапана для Урал-6370-1121 (список запасных частей)

Установка влагомаслоотделителя и 4-х контурного защитного клапана для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 11.3536008-10 Осушитель воздуха
2 5557Х-3511081 Болт
3 252137-П2 Шайба 12 пружинная
4 6363-3511043 Пластина блока подготовки воздуха
5 9502 10-М12х1,5 Фитинг угловой
6 432 407 012 0 Глушитель
7 9512 10-М12х1,5 Фитинг прямой
8 4320-3514023 Прокладка
9 339904-П Угольник
10 D 6502 10-М16-1,5- S Фитинг угловой
11 8040.35.15.310-10 Клапан защитный четырехконтурный
12 DS 6510 10-М12х1,5-S Фитинг
13 4320-3515068 Пробка
14 339046-П Угольник конечный М20х1,5 К3/8"

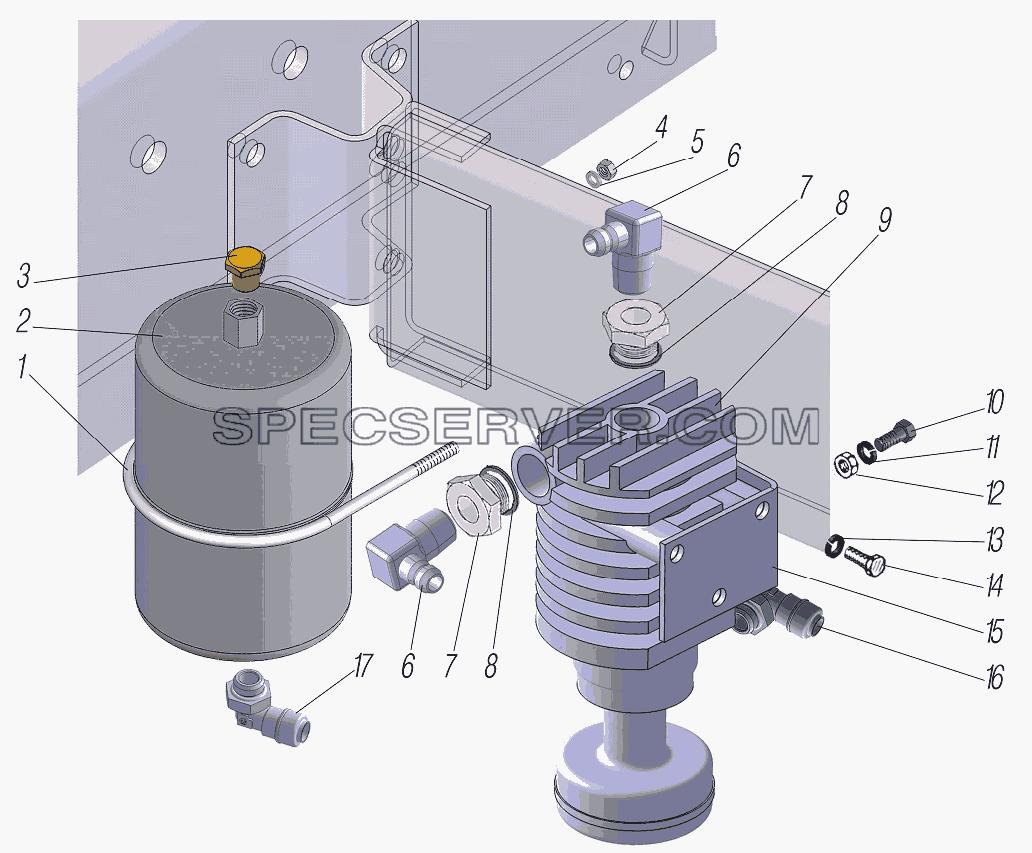

Установка баллона адсорбера и маслоотделителя для Урал-6370-1121 (список запасных частей)

Установка баллона адсорбера и маслоотделителя для Урал-6370-1121 (список запасных частей)

Установка баллона адсорбера и маслоотделителя для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 63655-3513057 Хомут баллона
2 4320-3513050 Баллон дополнительный
3 338765 Пробка К3/8"
4 250510-П29 Гайка М8-6Н
5 252135-П2 Шайба 8 пружинная
6 339046-П Угольник конечный М20х1,5 К3/8"
7 6470Р-3515068 Штуцер
8 4320-3570140 Шайба
9 8175.35.12.100-10 Влагомаслоотделитель
10 201459-П29 Болт М8-6gх28
11 252135-П2 Шайба 8 пружинная
12 250510-П29 Гайка М8-6Н
13 252136-П2 Шайба 10 пружинная
14 201495-П29 Болт М10-6gх20
15 63704-3511044 Кронштейн маслоотделителя
16 DS 6510 10-М12х1,5-S Фитинг
17 D 6502 10-М16х1,5-S Фитинг угловой

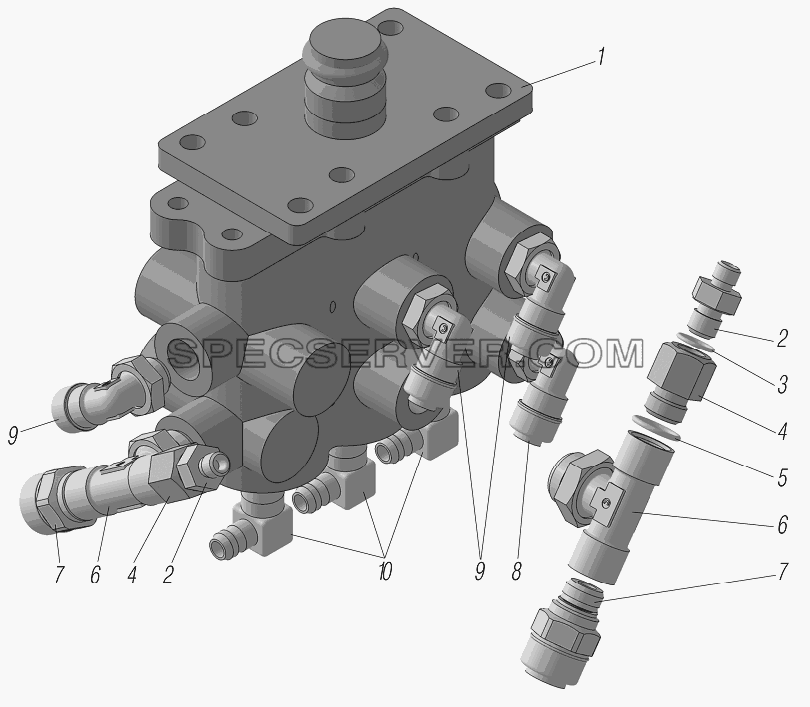

Установка крана тормозного 3-х секционного для Урал-6370-1121 (список запасных частей)

Установка крана тормозного 3-х секционного для Урал-6370-1121 (список запасных частей)

Установка крана тормозного 3-х секционного для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 11.3514010-11 Кран тормозной 3-х секционный
2 339538-П Штуцер
3 4320-3506054 Прокладка
4 334169 Штуцер
5 5323-3506054 Прокладка
6 D 2062 М16х1,5- М22х1,5-S Тройник горизонтальный
7 DS 6510 15-М16х1,5-S Фитинг прямой
8 D 6502 15-М22х1,5-S Фитинг угловой
9 D 6502 10-М22х1,5-S Фитинг угловой
10 339834-П Угольник
