Запчасти: Редуктор переднего моста для Урал-6370-1121

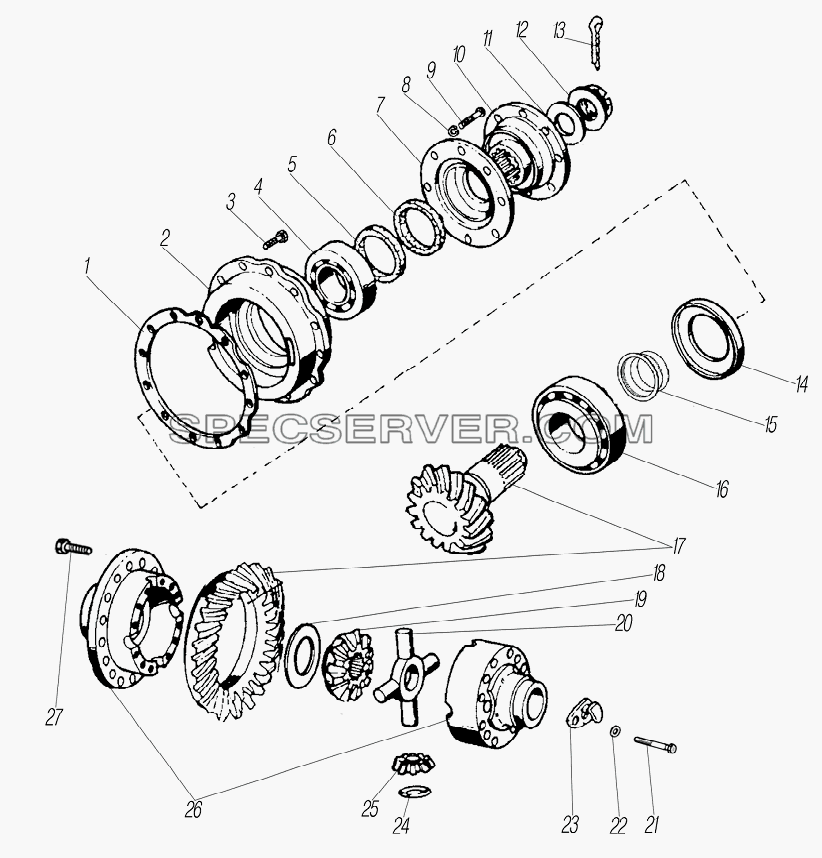

Редуктор переднего моста для Урал-6370-1121 (список запасных частей)

Редуктор переднего моста для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 833.02-3311-053 Шайба регулировочная
1 833.02-3311-054 Шайба регулировочная
1 833.02-3311-055 Шайба регулировочная
1 833.02-3311-056 Шайба регулировочная толщиной 0,25 мм
1 833.02-3311-057 Шайба регулировочная толщиной 0,2 мм
2 833.02-3311-020 Гильза подшипника в сборе
3 581.00-3340-009 Болт
4 МGМ32312ВХ7JU Подшипник роликовый конический
5 SIММЕRWЕRКЕ АS-75х95х10 NВ Кольцо уплотнительное
5 SIММЕRWЕRКЕ АS-75х95х10 NВ Кольцо уплотнительное
6 833.02-3311-061 Крышка
7 МSZ 1612-8К2 Шайба
8 ISО 4017 М8х22-10.9 Болт
9 833.23-3311-071 Фланец приводной
10 007.10-3311-067 Шайба
11 018.01-3311-068 Гайка М42х1,5
12 МSZ 2224-6,3х63 Шплинт
13 581.00-3311-022 Маслоотражатель
14 118.24-3311-034 Регулировочное кольцо толщиной 34,225 мм
15 118.24-3311-035 Регулировочное кольцо толщиной 34,200 мм
15 118.24-3311-036 Регулировочное кольцо
15 118.24-3311-037 Регулировочное кольцо толщиной 34,150 мм
15 118.24-3311-038 Регулировочное кольцо толщиной 34,125 мм
15 118.24-3311-039 Регулировочное кольцо толщиной 34,100 мм
15 118.24-3311-041 Регулировочное кольцо толщиной 34,075 мм
15 118.24-3311-042 Регулировочное кольцо толщиной 34,050 мм
15 118.24-3311-043 Регулировочное кольцо толщиной 34,025 мм
15 118.24-3311-044 Регулировочное кольцо толщиной 34,00 мм
15 118.24-3311-045 Регулировочное кольцо толщиной 33,975 мм
15 118.24-3311-046 Регулировочное кольцо толщиной 33,950 мм
15 118.24-3311-047 Регулировочное кольцо толщиной 33,925 мм
15 118.24-3311-048 Регулировочное кольцо толщиной 33,900 мм
15 118.24-3311-049 Регулировочное кольцо толщиной 33,875 мм
15 118.24-3311-160 Регулировочное кольцо толщиной 33,850 мм
15 118.24-3311-161 Регулировочное кольцо толщиной 33,825 мм
15 118.24-3311-162 Регулировочное кольцо толщиной 33,800 мм
15 118.24-3311-163 Регулировочное кольцо
15 118.24-3311-164 Регулировочное кольцо толщиной 33,750 мм
15 118.24-3311-165 Регулировочное кольцо толщиной 33,725 мм
15 118.24-3311-166 Регулировочное кольцо толщиной 33,700 мм
15 118.24-3311-167 Регулировочное кольцо толщиной 33,675 мм
15 118.24-3311-168 Регулировочное кольцо толщиной 33,650 мм
15 118.24-3311-170 Регулировочное кольцо толщиной 33,625 мм
15 118.24-3311-171 Регулировочное кольцо толщиной 33,600 мм
15 118.24-3311-172 Регулировочное кольцо толщиной 33,575 мм
15 118.24-3311-173 Регулировочное кольцо толщиной 33,550 мм
15 118.24-3311-174 Регулировочное кольцо толщиной 33,525 мм
15 118.24-3311-175 Регулировочное кольцо толщиной 33,500 мм
15 118.24-3311-176 Регулировочное кольцо толщиной 33,475 мм
15 118.24-3311-177 Регулировочное кольцо толщиной 33,450 мм
15 118.24-3311-178 Регулировочное кольцо толщиной 33,425 мм
15 118.24-3311-179 Регулировочное кольцо толщиной 33,400 мм
16 32314ВХ7JU Подшипник роликовый конический
17 783.27-3197-020RN Шестерни конические в сборе
18 833.02-3311-112 Шайба
19 006.10-3111-111 Шестерня дифференциала
20 833.02-3311-101 Крестовина
21 МVGSZ599- М10х1,25х75-10.9 Болт
22 833.02-3311-139 Шайба
23 842.02-3311-131 Маслоотражатель
24 842.02-3311-107 Шайба
25 006.10-3111-104 Шестерня дифференциала
26 833.52-3311-097 Корпус дифференциала в сборе
27 833.02-3311-080 Болт самоблокирующийся
Запчасти: Картер переднего моста для Урал-6370-1121

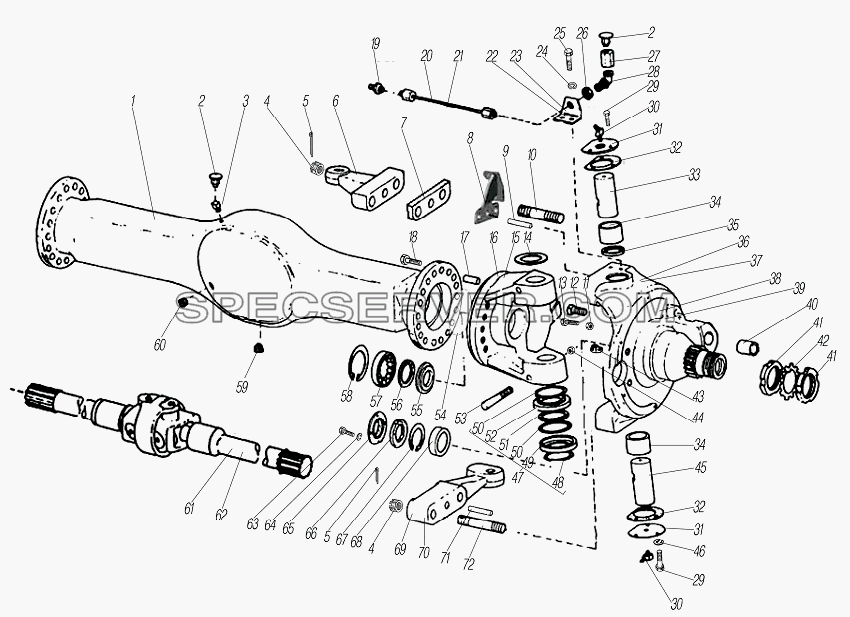

Картер переднего моста для Урал-6370-1121 (список запасных частей)

Картер переднего моста для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 783.24-3110-090 Проставка
- SIММЕRWЕRКЕ Уплотнение
1 783.28-3110-002 Картер
2 594.00-3310-031 Сапун
3 583.10-3110-015 Штуцер
4 МSZ 2264 М27х2-8-В Гайка
5 МSZ 4377-1,6 Проволока
6 783.24-3110-091 Рычаг поворотного кулака
7 783.26-3110-094 Вкладыш
8 783.28-3110-148 Кронштейн тормозной мембраны в сборе
9 ISО 2338-А-25 М6х85-St Штифт
10 583.30-3110-097 Шпилька
11 ISО 8675-М-20х1,5-05 Гайка
12 583.80-3110-098 Упорный болт
13 ISО 4766 М8х10-14Н Винт
14 583.30-3110-102 Шайба 1,4 мм
14 583.30-3110-106 Шайба 1,0 мм
14 583.30-3110-107 Шайба 1,2 мм
14 583.30-3110-108 Шайба 0,4 мм
14 583.30-3110-109 Шайба 0,6 мм
15 683.24-3110-17 Опора шарнира оси, левая
16 683.24-3110-18 Опора шарнира оси, правая
17 ISО 2338-А-20х50-St Штифт
18 831.02-3310-105 Болт
19 583.103110-121 Фитинг трубки
20 583.30-3110-125 Трубка соединительная ступицы колеса, левая
21 583.30-3110-126 Трубка соединительная ступицы колеса, правая
22 583.69-3110-146 Кронштейн левый
23 583.69-3110-147 Кронштейн правый
24 МSZ 1612-10 К2 Шайба
25 ISО 4017 М10х22-10.9 Болт
26 ISО 8675- М16х1,5-06 Гайка
27 583.10-3110-128 Переходник
28 583.10-3110-120 Угольник
29 ISО 4017 М8х25-10.9 Болт
30 820015 Масленка
31 583.10-3110-052 Крышка
32 583.10-3110-053 Прокладка
33 583.30-3110-062 Шкворень верхний
34 583.10-3110-039 Втулка шкворня
35 783.28-3110-038 Уплотнительное кольцо
36 683.40-3110-031 Шарнир оси левый
37 783.48-3110-030 Шарнир оси левый в сборе
38 683.40-3110-041 Шарнир оси правый
39 783.48-3110-040 Шарнир оси правый в сборе
40 470.10-3310-085 Втулка
41 583.30-3110-044 Гайка
42 МSZ 7890-МВ 15 Стопорная пластина
43 832.05-3141-096 Пылезащитная пробка
44 МVGSZ 588 М16х1,5-6-В Гайка
45 583.30-3110-061 Шкворень нижний
46 МSZ 1612-8 К2 Шайба
47 783.28-3110-060 Подшипник упорный в сборе
48 ОR-65х3 70VМQ33042 Кольцо
49 583.30-3110-065 Корпус подшипника нижний
50 ОR-85х3 70VМQ33042 Кольцо
51 583.30-3110-068 Нажимная шайба
52 583.30-3110-064 Корпус подшипника верхний
53 840.00-3101-004 Стопорный клин
54 012.0-3340-018 Уплотнительное кольцо
55 583.10-3110-020 Опора уплотнения в сборе
56 SТЕFА 11ССI-65х85х10-NВ Уплотнительное кольцо
57 FАGRNU 310 ЕТVР2 Подшипник роликовый цилиндрический
58 МSZ231-110 Стопорное кольцо
59 831.02-3310-120 Пробка с магнитом
60 DIN 906-М 24х1,5-5.8 Коническая пробка
61 883.10-3113-001 Полуось с двойным шарниром в сборе, правая
62 883.10-3113-002 Полуось с двойным шарниром в сборе, правая
63 ISО 4017 М6х16-5.6 Болт
64 МSZ 1612-6 К2 Шайба
65 583.30-3110-115 Пылезащитная пластина с прокладкой
66 SIММЕRWЕRКЕ А49,5х80х8-NВ Уплотнительное кольцо
67 МSZ 231-80 Стопорное кольцо
68 SКF RNU2208 ЕСР Подшипник цилиндрический роликовый
69 783.24-3110-156 Поворотный рычаг левый
70 783.24-3110-155 Поворотный рычаг правый
71 ISО 2338-А-25х60-St Штифт

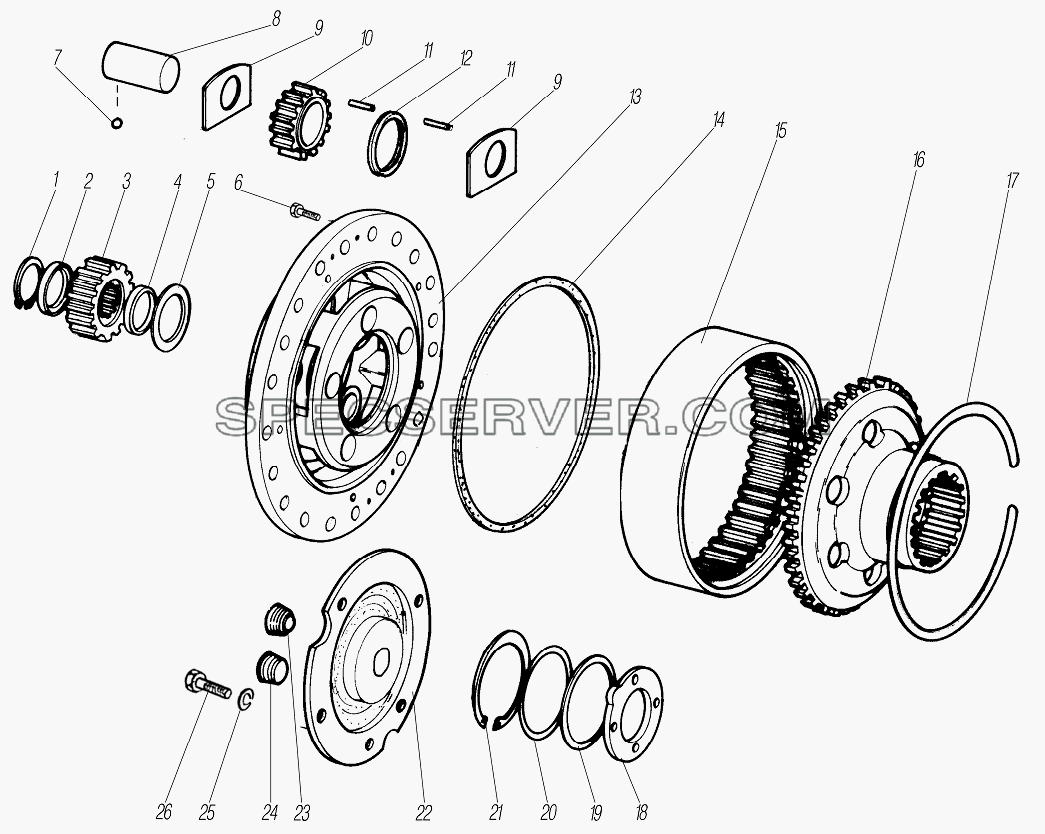

Планетарный механизм переднего, среднего и заднего мостов для Урал-6370-1121 (список запасных частей)

Планетарный механизм переднего, среднего и заднего мостов для Урал-6370-1121 (список запасных частей)

Планетарный механизм переднего, среднего и заднего мостов для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 582.90-3130-046 Регулировочная прокладка толщиной 0,2 мм
1 МSZ 232-35 Стопорное кольцо
2 783.30-3113-033 Проставка
3 783.30-3113-021 Солнечная шестерня
4 783.30-3113-031 Дистанционное кольцо
5 783.30-3113-032 Фрикционный диск
6 581.00-3340-009 Болт
7 МSZ 1521-8-200 Стальной шарик
8 128.00-3330-025 Ось сателлита
9 518.38-3330-024 Дистанционная пластинка
10 518.38-3330-021 Планетарная шестерня
11 INА NRВ 6х18,8 Игольчатый ролик
12 128.00-3330-023 Дистанционная пластинка
13 784.74-3330-012 Водило
14 581.00-3330-046 Кольцо
15 ВDI28.51А-3331-011 Зубчатый венец
16 127.20-3331-022 Ступица зубчатого венца
17 127.20-3331-012 Стопоное кольцо
18 582.90-3130-041 Фрикционный диск
19 582.90-3130-043 Регулировочная прокладка толщиной 0,25 мм
20 582.90-3130-042 Регулировочная прокладка толщиной 0,5 мм
21 МSZ 231-100 Стопорное кольцо
22 783.50-3130-031 Крышка
23 DIN 906-М24х1,5-5.8 Пробка коническая
24 831.02-3310-120 Пробка с магнитом
25 МSZ 1612 8 К2 Шайба
26 ISО 4017-М8х20-10.9 Болт

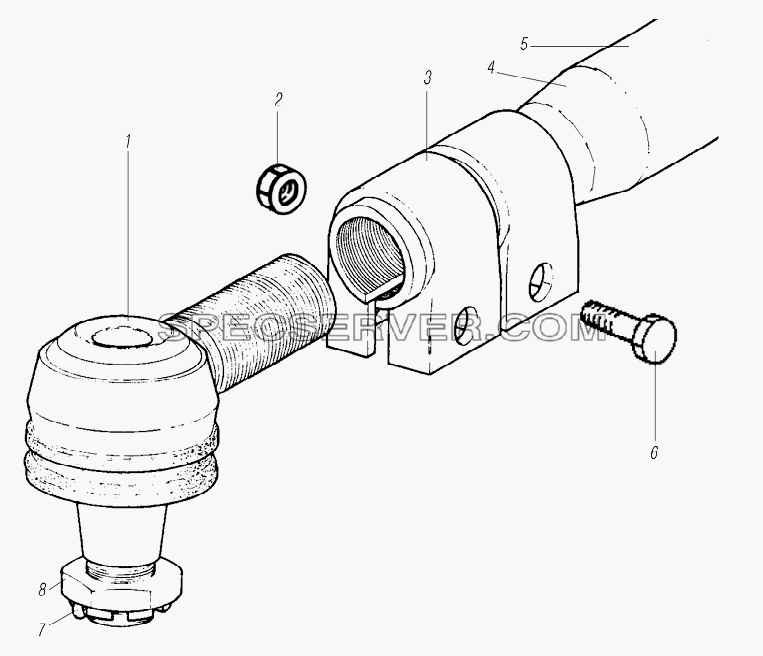

Поперечная рулевая тяга для Урал-6370-1121 (список запасных частей)

Поперечная рулевая тяга для Урал-6370-1121 (список запасных частей)

Поперечная рулевая тяга для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 FАD 3581.20.00 Наконечник
2 Стопорная гайка Стопорная гайка с буртиком М 12х1,5
3 Хомут
4 Поперечная рулевая тяга
5 FАD 4337.00.00 Поперечная рулевая тяга в сборе
6 Болт Болт М12х1,5х65
7 Шплинт
8 Гайка Гайка М30х1,5

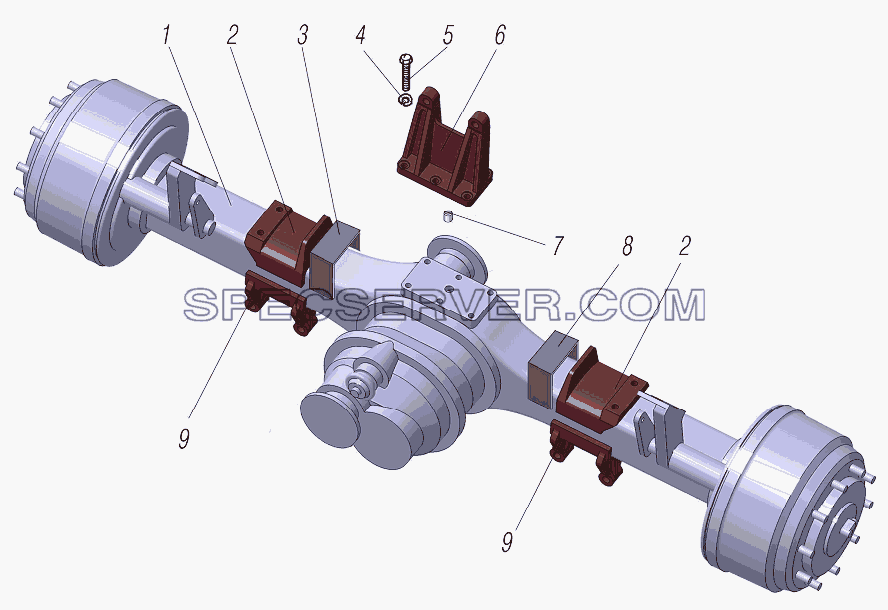

Мост средний в сборе с кронштейнами подвески для Урал-6370-1121 (список запасных частей)

Мост средний в сборе с кронштейнами подвески для Урал-6370-1121 (список запасных частей)

Мост средний в сборе с кронштейнами подвески для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 А-784.48-3300 Мост средний
2 6370-2401066 Кронштейн опорный рессоры
3 6370-2401015 Площадка буфера заднего моста правая
4 252139-П2 Шайба 16
5 6370-2401076 Болт кронштейна реактивной штанги
6 6370-2401075 Кронштейн реактивной штанги верхний заднего моста
7 6370-2401077 Штифт центровочный
8 6370-2401015-10 Площадка буфера заднего моста левая
9 6370-2501074 Кронштейн реактивной штанги нижний

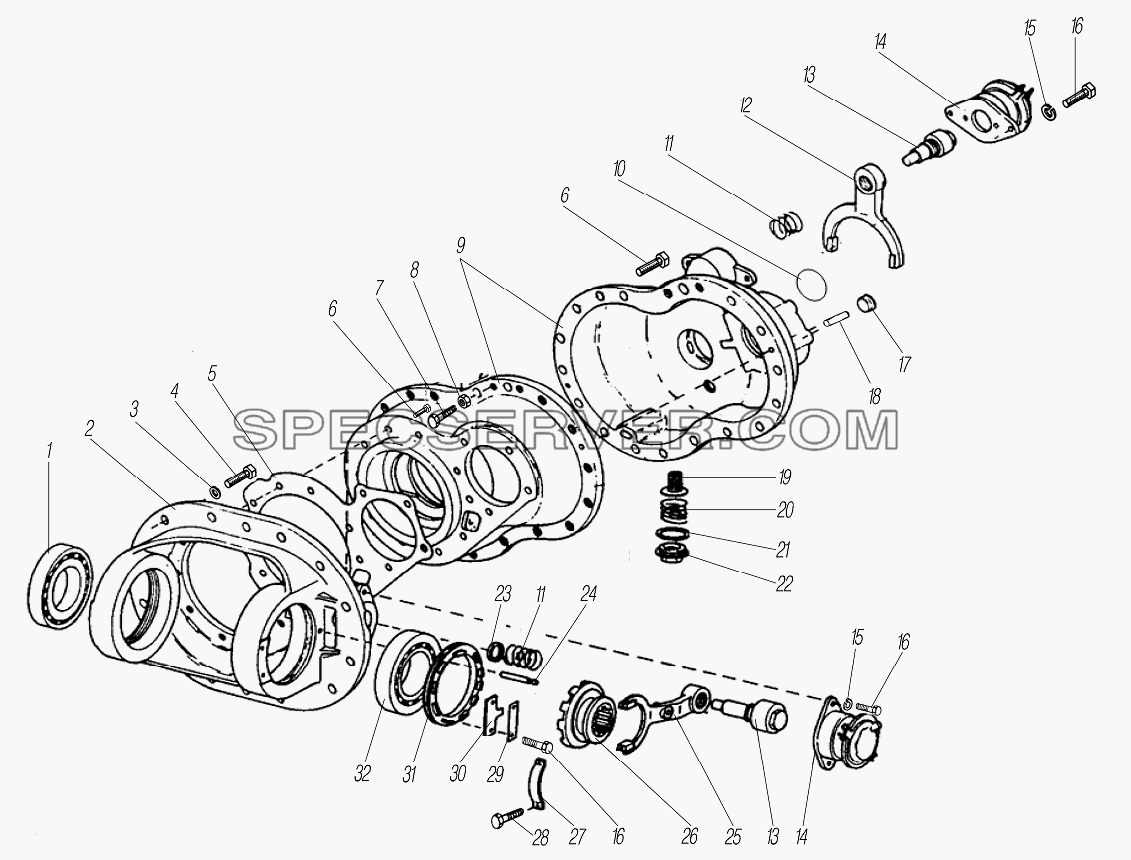

Корпус и замок дифференциала среднего моста для Урал-6370-1121 (список запасных частей)

Корпус и замок дифференциала среднего моста для Урал-6370-1121 (список запасных частей)

Корпус и замок дифференциала среднего моста для Урал-6370-1121 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 SКF 30215 Подшипник роликовый конический
2 842.02-3311-012 Корпус среднего редуктора
3 NL12 Nоrd-Lоск Шайба
4 883.10-3100-001 Болт
5 842.02-3311-051 Прокладка толщиной 0,20 мм
5 842.02-3311-052 Прокладка толщиной 0,25 мм
5 842.02-3311-053 Прокладка толщиной 0,30 мм
5 842.02-3311-054 Прокладка толщиной 0,50 мм
5 842.02-3311-055 Прокладка толщиной 1,00 мм
6 581.00-3340-009 Болт
7 ISО 4017-М10х40-10.9 Болт
8 ISО 4032-М10-8 Гайка
9 842.02-3311-022 Корпус центрального редуктора в сборе
10 2007000 N7002 Кольцо
10 SНАМВАN Кольцо
11 597.00-3311-156 Пружина
12 842.02-3311-204 Вилка
13 833.02-3311-172 Толкатель
14 Пневмокамера Пневмокамера привода замка дифференциала, в сборе
15 МSZ 1612-8К2 Шайба
16 ISО 4017 М8х16-10.9 Болт
17 DIN 906-М24х1.5-5.8 Пробка коническая
18 ISО 2338-А8х20St Установочный штифт
19 843.20-3311-251 Масляный фильтр
20 843.20-3311-255 Пружина масляного фильтра
21 МSZ 18716-А38х44 Уплотнительное кольцо
22 018.01-3310-121 Пробка с магнитом
23 833.02-3311-159 Шайба
24 833.02-3311-148 Направляющий штифт
25 833.02-3311-145 Толкательная вилка
26 833.02-3311-144 Зубчатая ступица
27 833.02-3311-146 Скоба
28 ISО 4017 М5х12-6.8 Болт
29 023.00-3311-124 Пластина стопорная
30 023.00-3311-123 Пластина стопорная
30 023.00-3311-125 Пластина стопорная
30 023.00-3311-126 Пластина стопорная
31 833.02-3311-122 Регулятор подшипника
32 SКF 32215 Подшипник роликовый конический
