Запчасти: Цилиндр гидравлический для Урал-63685

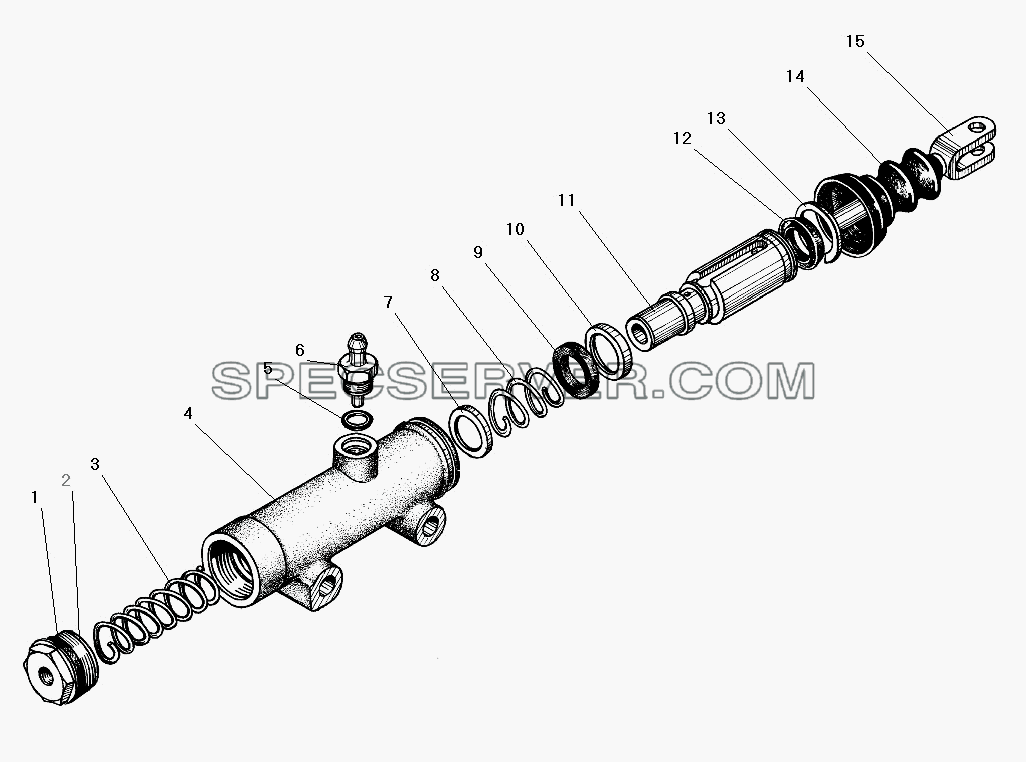

Цилиндр гидравлический для Урал-63685 (список запасных частей)

Цилиндр гидравлический для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5557Х-8607014 Кольцо 034-038-25-2-2
2 6361ЯХ-1602572 Пробка
3 6361-1602517 Пружина
4 6361-1602512 Цилиндр гидравлический
5 6361ЯХ-1602600 Кольцо 011-015-25-2-2
6 6361-1602599 Штуцер
7 6361-1602518 Упор пружины
8 6361-1602519 Пружина
9 6361-1602574 Уплотнитель
10 6361-1602596 Кольцо
11 6361-1602514 Поршень
12 6361-1602604 Манжета 32х5
13 334040 Кольцо А 32
14 5557-1609052 Колпак защитный
15 6361-1602104 Толкатель
Запчасти: Привод педалей сцепления и тормоза для Урал-63685

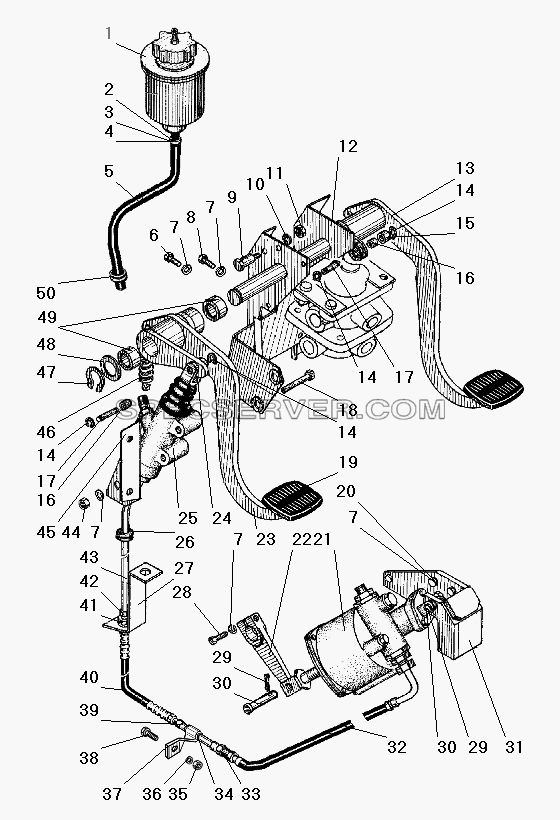

Привод педалей сцепления и тормоза для Урал-63685 (список запасных частей)

Привод педалей сцепления и тормоза для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3505082-Б2 Бачок для тормозной жидкости с сеткой в сборе
2 4598711591 Пряжка
3 375-3916019 Лента стяжная
4 4598711152 Шплинт
5 6361Х-1602170 Рукав 8х15-098
6 201493-П29 Болт М10-6gх16
7 252136-П2 Шайба 10 пружинная
8 201494-П29 Болт М10-6gх18
9 6361-1602111 Эксцентрик
10 335423 Шайба 8
11 250510-П29 Гайка М8-6Н
12 6361-3504050 Кронштейн
13 6363-3504010 Педаль тормоза
14 5557-1602177 Стопор
15 6361-3504037 Ролик
16 1-941/12К Подшипник 1-941/12К
17 6361-1602032 Ось
18 63206-2913032 Болт
19 450-1602047 Накладка педали
20 206535-П29 Болт М10-6gх22
21 6361ЯХ-1602410 Пневмогидроусилитель
22 4320Я3-1602074 Рычаг
23 6363-1602010 Педаль сцепления
24 6361-1602104 Толкатель
25 6361Х-1602510 Цилиндр гидравлический
26 353-3802035 Валик шестерни привода спидометра
27 6361Х-1602167 Кронштейн
28 200319-П29 Болт М10-6gх50
29 258052-П29 Шплинт 4х20
30 260087-П52 Палец 12х35
31 4320Я3-1602196 Кронштейн
32 6363-1602180 Шланг
33 339982 Штуцер М14х1,5-М14х1,5
34 375-3506023 Прокладка хомута
35 250508-П29 Гайка М6-6Н
36 252154-П29 Шайба 6Л
37 6363-1602535 Хомут
38 201422-П29 Болт М6-6gх25
39 6363-1602185 Трубка гидропривода выключения сцепления
40 6363-1602182 Шланг
41 252161-П2 Шайба 20Л
42 250640-П29 Гайка М20х1,5-6Н
43 6361Х-1602183 Трубка привода сцепления
44 250512-П29 Гайка М10
45 6361-1602020 Кронштейн
46 4320-1602119 Пружина
47 14-0283 Скоба оси
48 252021-П29 Шайба 24
49 1-943/25К Подшипник
50 Н-203 Втулка
Запчасти: Установка бачка привода сцепления для Урал-63685

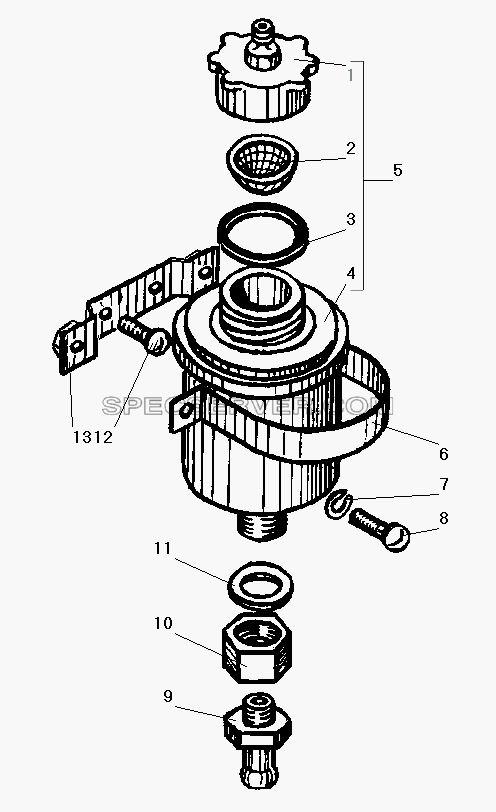

Установка бачка привода сцепления для Урал-63685 (список запасных частей)

Установка бачка привода сцепления для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3505074-01 Пробка бачка
2 375-3505050 Сетка бачка в сборе
3 375-3505094 Кольцо уплотнительное
4 375-3505085 Бачок с крышкой в сборе
5 375-3505082-Б2 Бачок для тормозной жидкости с сеткой в сборе
6 4320Я3-1602022 Стяжка
7 252154-П2 Шайба 6 пружинная
8 220101-П29 Винт М6-6gх8
9 3255-1104235 Штуцер
10 4320Я3-1602599 Штуцер
11 375-3524004 Прокладка уплотнительная
12 240818-П29 Винт М4-6gх12
13 5323ЯХ-1602021 Кронштейн
Запчасти: Установка управления коробкой передач для Урал-63685

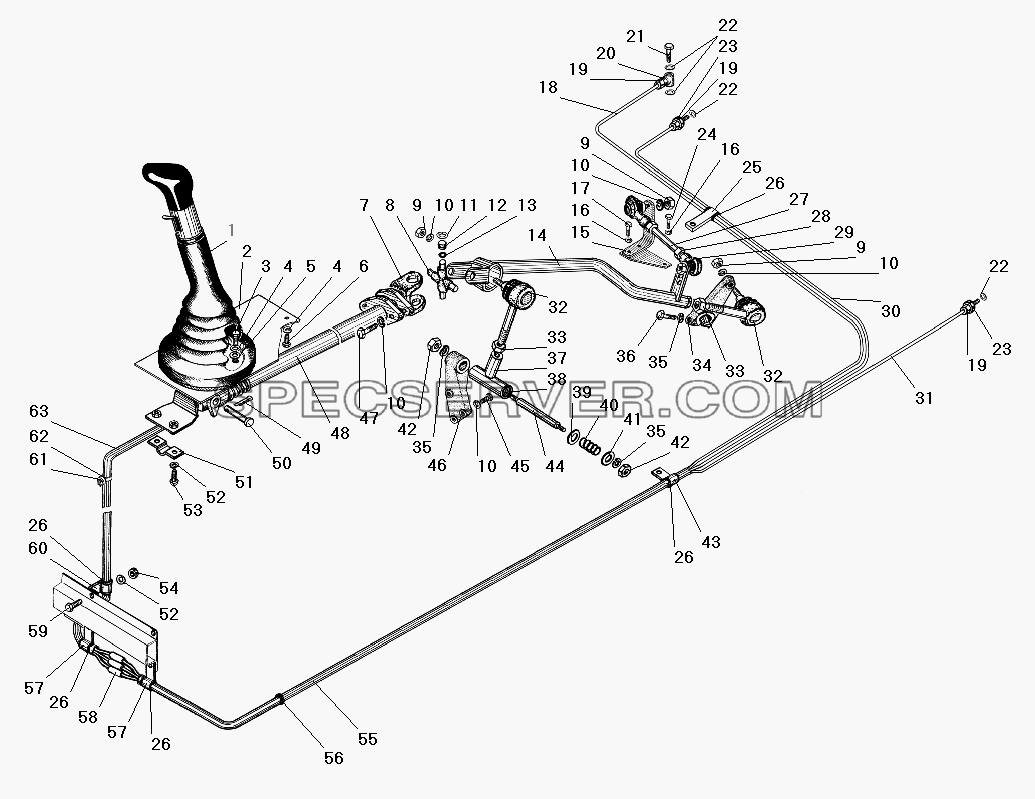

Установка управления коробкой передач для Урал-63685 (список запасных частей)

Установка управления коробкой передач для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 63645-1703016-10 Рычаг переключения
2 63645-1703076 Кожух
3 201460-П29 Болт М8-6gх30
4 252155-П2 Шайба 8 пружинная
5 252005-П29 Шайба 8
6 201453-П29 Болт М8-6gх14
7 63645-1703130-10 Вилка кардана с фланцем
8 ИМЗ-8.103-05311 Крестовина кардана
9 250517-П29 Гайка М10х1,25
10 252136-П2 Шайба 10 пружинная
11 5323РХ-1703073 Кольцо В19
12 904700К2С10 Подшипник роликовый игольчатый
13 010-013-19-2-2 Кольцо уплотнительное резиновое
14 63645-1703060-10 Хвостовик
15 63645-1703075 Кронштейн с пластиной
16 252135-П29 Шайба 8Т
17 201461-П29 Болт М8-6gх32
18 63645-1772020 Трубка
19 63645-1772033 Гайка накидная
20 63645-1772042 Наконечник
21 5323ЯХ-1772036 Болт
22 43223-1015753 Прокладка уплотнительная
23 63645-1772034 Переходник
24 201457-П29 Болт М8-6gх22
25 63645-1772050 Хомут
26 375-3506023 Прокладка хомута
27 63645-1703113 Стержень
28 250515-П29 Гайка М12х1,25-6Н
29 362-1703521 Наконечник
30 63645-1772018 Трубка
31 63645-1772019 Трубка
32 362-1703420 Хвостовик
33 250559-П29 Гайка М14х1,5-6Н
34 63645-1703159 Рычаг валика переключения передач
35 252137-П2 Шайба 12 пружинная
36 201569-П29 Болт М12х1,25-6gх45
37 63645-1703144-10 Рычаг поворотный
38 375-3504020 Втулка вала педали
39 63645-1703169 Шайба
40 63645-1703172 Пружина
41 63645-1703171 Шайба
42 250514-П29 Гайка М12-6Н
43 339097-П29 Хомут 14
44 63645-1703179 Ось
45 200315-П29 Болт М10-6gх40
46 63645-1703176 Кронштейн опоры
47 201497-П29 Болт М10-6gх25
48 63645-1703325 Тяга телескопическая
49 258052-П29 Шплинт 4х20
50 260097-П29 Палец 12х70
51 5323РХ-1703103 Скоба
52 252154-П2 Шайба 6 пружинная
53 220105-П29 Винт М6-6gх16
54 250508-П29 Гайка М6-6Н
55 63645-1772021 Трубка защитная
56 Н-202 Втулка
57 333620 Хомут
58 64301-1703860 Переходник
59 201418-П29 Болт М6-6gх16
60 339823-П29 Хомут
61 4209 9076 ЕД 12-8328 Хомут
62 4320-8101187 Уплотнитель
63 63645-1772025-10 Трубка защитная

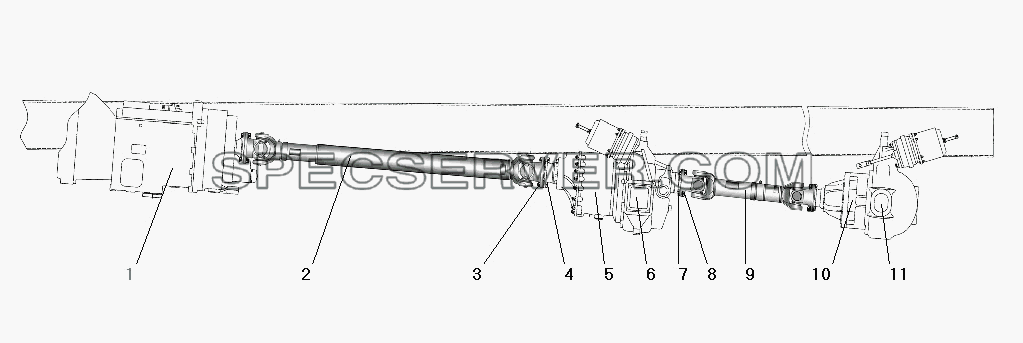

Карданная передача для Урал-63685 (список запасных частей)

Карданная передача для Урал-63685 (список запасных частей)

Карданная передача для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 ЯМЗ 239 Коробка передач
2 5440-2201010 Вал карданный
3 251648 Гайка М14х1,5-6Н
4 1/13943/31 Болт М14х1,5-6gх45
5 2502010Е260А Редуктор с дифференциалом в сборе
6 5S2500010Е260А Мост средний
7 870026 Болт М12х1,25-6gх45
8 251647 Гайка М12х1,25-6Н
9 53205-2201011-10 Вал карданный
10 2402010Е260А Редуктор с дифференциалом в сборе
11 5S2400010Е260А Мост задний

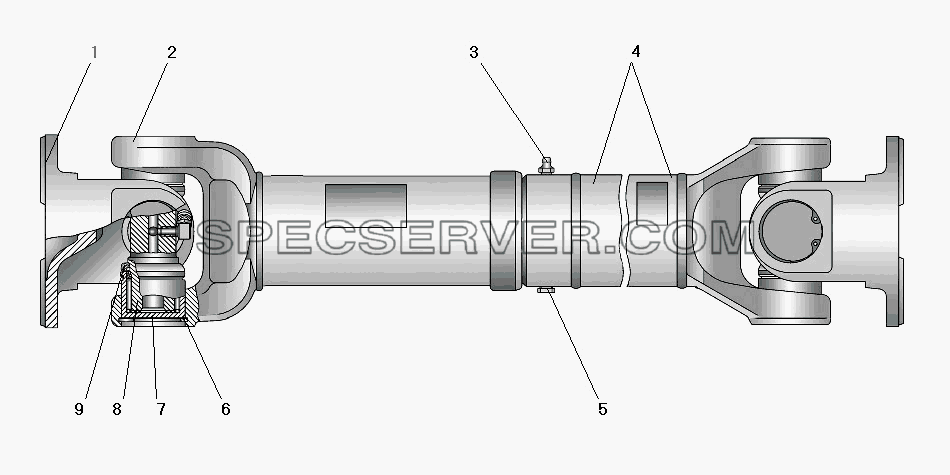

Вал карданный заднего моста для Урал-63685 (список запасных частей)

Вал карданный заднего моста для Урал-63685 (список запасных частей)

Вал карданный заднего моста для Урал-63685 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53205-2201023-21 Фланец-вилка
2 53205-2201047-20 Вилка скользящая
3 264020 Масленка1.3.90
4 53205-2201015-10 Вал карданный (сварка)
5 367116 Клапан предохранительный в сборе
6 53205-2205040 Кольцо стопорное
7 804707А1С10 Подшипник
8 53205-2201026-10 Крестовина с масленкой
9 53205-2205036 Уплотнение торцевое
