№		Номер детали	Наименование запчасти
1		6363-1015559	Труба подводящая левая
2		00.10.00-02	Хомут червячный (20-32)
3		63685-1015069	Рукав-деталь 20-28-50-0,3(3)
4		37 1222 7022 05	Кран DN20
5		334929	Контргайка 20
6		4320Я3-1015289	Переходник
7		375-1015104	Шланг соединительный
8		6363-1015064	Рукав-деталь 20-28-1000-0,3(3)
9		5323РХ-8101481	Броня шланга
10		2108-3401228	Хомут
11		63685-1015270	Труба верхняя
12		6363-1015248	Трубопровод угловой
13		6363-1015542	Рукав-деталь 20-28-650-0,3(3)
14		6363-1015202	Труба отводящая
15		6363-1015552	Труба подводящая правая
16		375-1015058	Рукав-деталь 20-28-120-0,3(3)

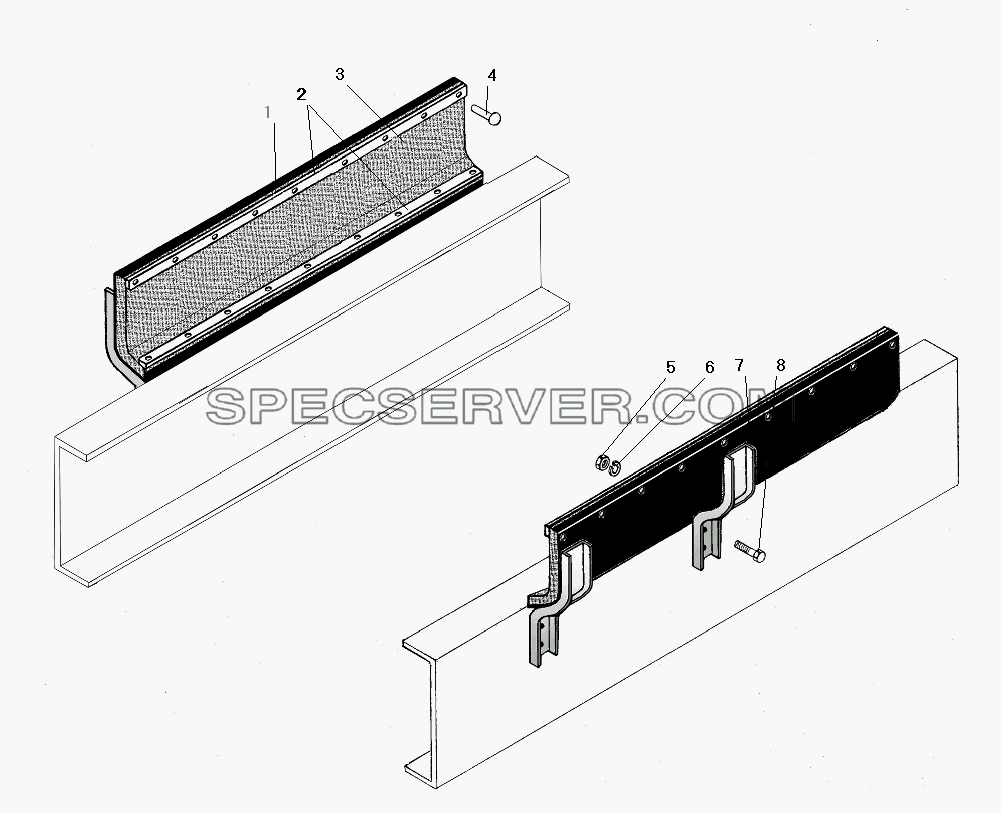

Установка шумоизоляции на раме для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		63685-1061041	Щит верхний правый
2		63685-1061044	Планка
3		63685-1061050	Теплошумоизоляционный лист
4		255132-П29	Заклепка 5х22
5		250508-П29	Гайка М6-6Н
6		252134-П2	Шайба 6 пружинная
7		63685-1061040	Щит верхний левый
8		201422-П29	Болт М6-6gх25

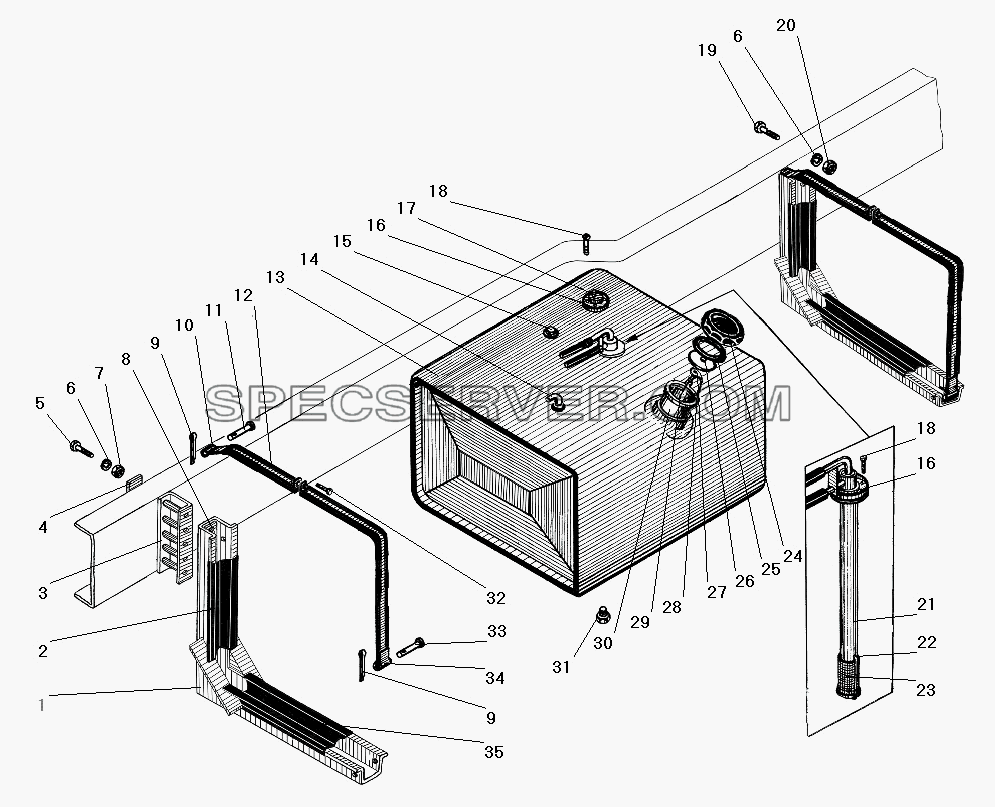

Основной топливный бак для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6363-1101100	Кронштейн топливного бака
2		63621-1101121	Прокладка
3		63621-1101127	Проставка
4		6363-1101126	Планка
5		330046	Болт
6		252138-П2	Шайба 14 пружинная
7		250558-П29	Гайка М14-6Н
8		6363-1101124	Планка
9		258038-П29	Шплинт 3,2х16
10		63621-1101174	Лента хомута с гайкой
11		260072-П29	Палец 10х80
12		63621-1101129	Прокладка
13		63634-1101012	Бак топливный
14		339843	Угольник
15		262542-П29	Пробка контрольная К1/4"
16		375-3806748	Прокладка датчика уплотнительная
17		ДУМП-29	Датчик указателя уровня топлива
18		Н-11302-П29	Болт М5-6gх13
19		330019-П29	Болт М14х1,5х60
20		250559-П29	Гайка М14х1,5-6Н
21		63621-1104012	Трубка топливозаборная с фланцем и стаканом
22		432001-1104057-01	Фиксатор топливозаборника
23		432001-1104003	Фильтр приемной трубки
24		63621-1103021	Корпус пробки
25		63621-1103008	Прокладка пробки топливного бака
26		63621-1103027	Пластина пружинная
27		375-1103012	Пластина
28		2201с60	Цепочка
29		330513-П29	Болт М6х11
30		432001-1101154	Стакан с фильтром в сборе
31		432001-1101018	Пробка сливного крана
32		201598-П29	Болт М14-6gх75
33		63621-1101120	Прокладка
34		63621-1101173	Лента хомута с втулкой
35		63621-1101107	Прокладка

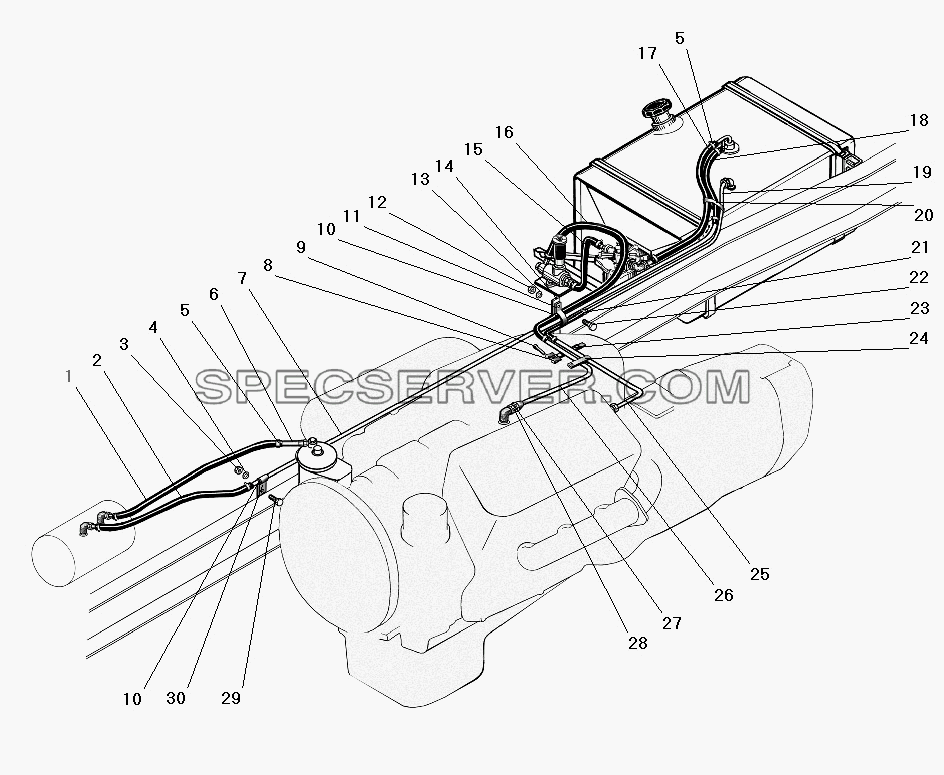

Трубопроводы и шланги системы питания для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5323-3125076	Рукав 10х17,5-1,47 L=1000
2		63621-1104059	Рукав 10х17,5-1,47 L=750
3		250512-П29	Гайка М10
4		252136-П2	Шайба 10 пружинная
5		00.10.00	Хомут червячный (12-22)
6		63621-1104320	Трубка от ФТОТ к бачку подогревателя
7		6363-1104313	Трубка от бачка подогревателя к топливозаборнику
8		4598711592	Пряжка хомута
9		258038-П29	Шплинт 3,2х16
10		375-3506023	Прокладка хомута
11		339844-П29	Хомут
12		250510-П29	Гайка М8-6Н
13		252135-П2	Шайба 8 пружинная
14		6363-1104064	Планка
15		375-3408682	Шланг сливной
16		432001-1104345	Рукав 10х17,5-1.47 L=1500
17		4320-3108669	Шланг низкого давления
18		432001-1104059	Рукав 10х17,5-1,47 L=480
19		6363-1104202	Трубка от форсунок вторая
20		2108-3401228	Хомут
21		4320-1104059	Шланг соединительный
22		201456-П29	Болт М8-6gх20
23		4598711572	Лента хомута 20
24		339392-П29	Хомут 9
25		6363-1104115	Трубка возврата топлива от форсунок, первая
26		6363-1104150	Трубка к топливоподкачивающему насосу
27		4320-1104139	Прокладка уплотнительная
28		63621-1104122	Штуцер
29		201498-П29	Болт М10-6gх28
30		6363-1104062	Хомут

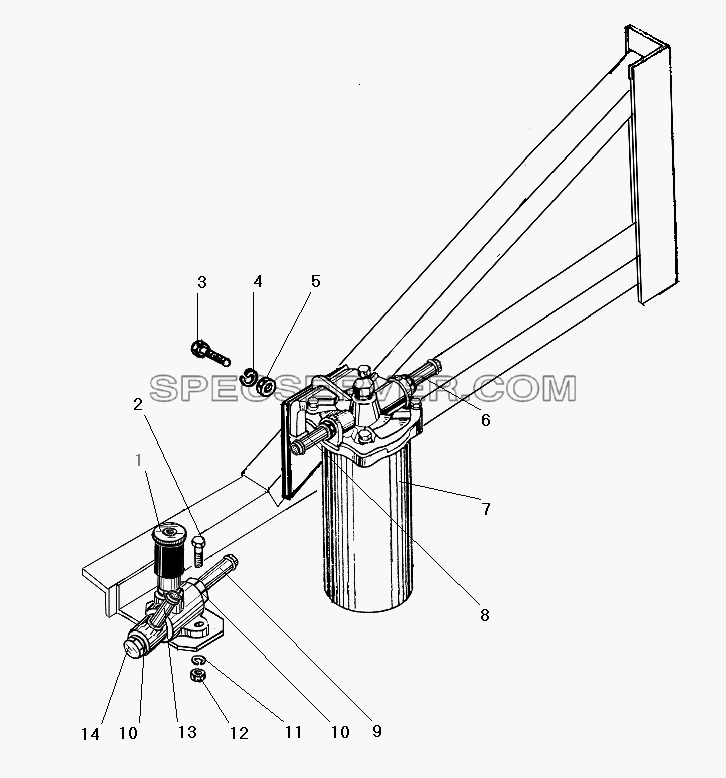

Установка топливоподкачивающего насоса и фильтра грубой очистки топлива для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		37.1141010	Ручной насос прокачки топлива
2		201420-П29	Болт М6-6gх20
3		201459-П29	Болт М8-6gх28
4		252135-П2	Шайба 8 пружинная
5		250510-П29	Гайка М8-6Н
6		4320Я-1104122	Штуцер
7		204А-1105510-Б	Фильтр грубой очистки топлива (ФГО) в сборе
8		5323-1104235	Штуцер
9		432001-1104122	Штуцер
10		4320-1104139	Прокладка уплотнительная
11		252134-П2	Шайба 6 пружинная
12		250508-П29	Гайка М6-6Н
13		4320-1104040-01	Трубка
14		4320-1104134	Болт топливопроводный длиной 30 мм

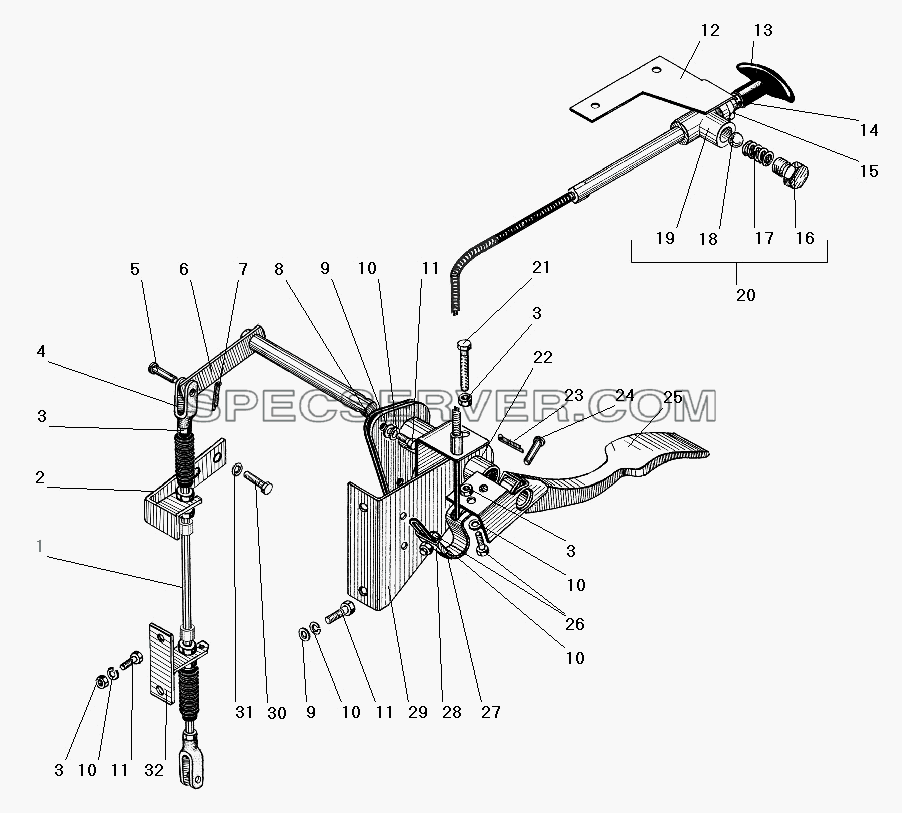

Привод акселератора для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5323Е-1108280	Трос управления подачей топлива
2		5323Е-1108217	Кронштейн
3		250508-П29	Гайка М6-6Н
4		4320-3122065	Вилка
5		260012-П52	Палец 6х20
6		6361Х-1108213	Ось педали
7		258013-П29	Шплинт 2х16
8		6361Х-1108173	Прокладка
9		252004-П29	Шайба 6
10		252154-П2	Шайба 6 пружинная
11		201419-П29	Болт М6
12		6361Х-1108143	Кронштейн тяги ручного управления акселератором
13		4320Я-1108105	Ручка тяги ручного управления
14		250464-П29	Гайка М5-6Н
15		334624-П29	Гайка М14х1,5
16		4320-1108189-01	Пробка
17		4320-1108048-20	Пружина
18		Н-261	Шарик
19		6361Х-1108124	Рейка с тягой
20		6361Х-1108120	Тяга ручного привода акселератора
21		200213-П29	Болт М6-6gх35
22		6361Х-1108192	Втулка оси педали
23		258012-П29	Шплинт 2х12
24		338322	Палец
25		6361Х-1108200	Педаль
26		201417-П29	Болт М6-6gх14
27		6361Х-1108170	Хомут
28		6361Х-1108208	Зажим
29		6361Х-1108186	Опора
30		201493-П29	Болт М10-6gх16
31		252156-П2	Шайба 10 пружинная
32		5323Е-1108210	Кронштейн
