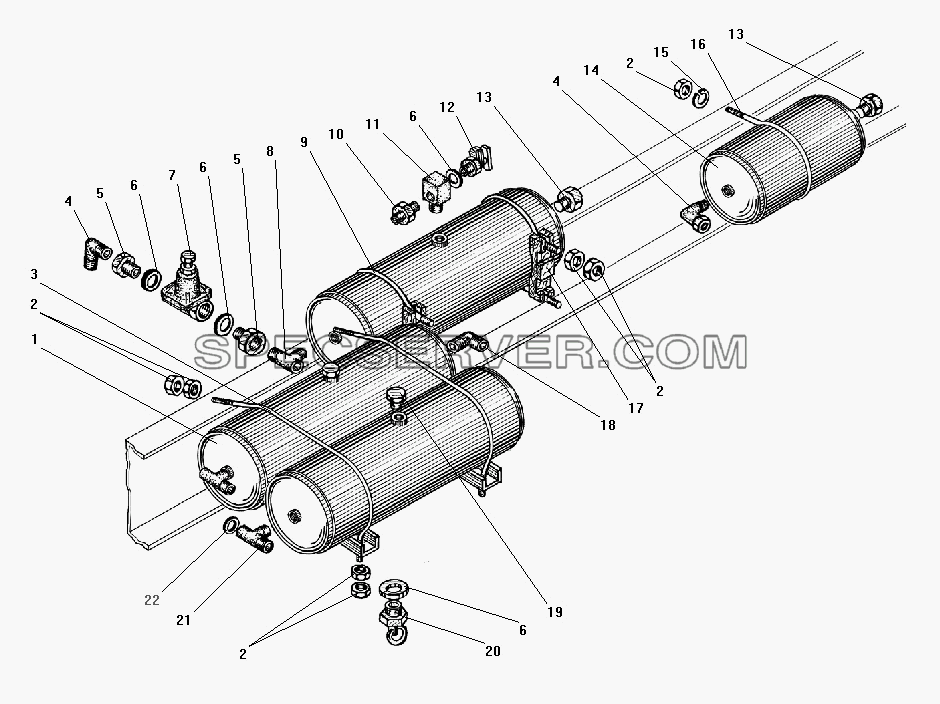

Запчасти: Установка воздушных баллонов без АБС для Урал-55571-40

Установка воздушных баллонов без АБС для Урал-55571-40 (список запасных частей)

Установка воздушных баллонов без АБС для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3513015-10 Баллон воздушный в сборе
2 250510-П29 Гайка М8-6Н
3 4320-3513018-01 Хомут
4 339039 Угольник М16х1,5 К3/8"
5 4320-3515068 Пробка
6 4320-3514023 Прокладка
7 100-3515010 Клапан защитный одинарный в сборе
8 339707 Тройних К3/8"-М12х1,5-К3/8"
9 375-3513018-01 Хомут
10 339051 Штуцер К3/8"-М16х1,5
11 339824 Тройник М22х1,5 К3/8"
12 100-3515310 Клапан контрольного вывода
13 338765 Пробка К3/8"
14 4320-3513050 Баллон дополнительный
15 252135-П2 Шайба 8 пружинная
16 4320-3513057 Хомут
17 375-3513017 Подкладка первого воздушного баллона
18 339046 Угольник М20х1,5 КГ3/8"
19 262533-П29 Пробка РК 3/8"
20 100-3513110 Клапан слива конденсата в сборе
21 339668 Тройник К3/8"-М20х1,5-М12х1,5
22 4320-3506054 Прокладка

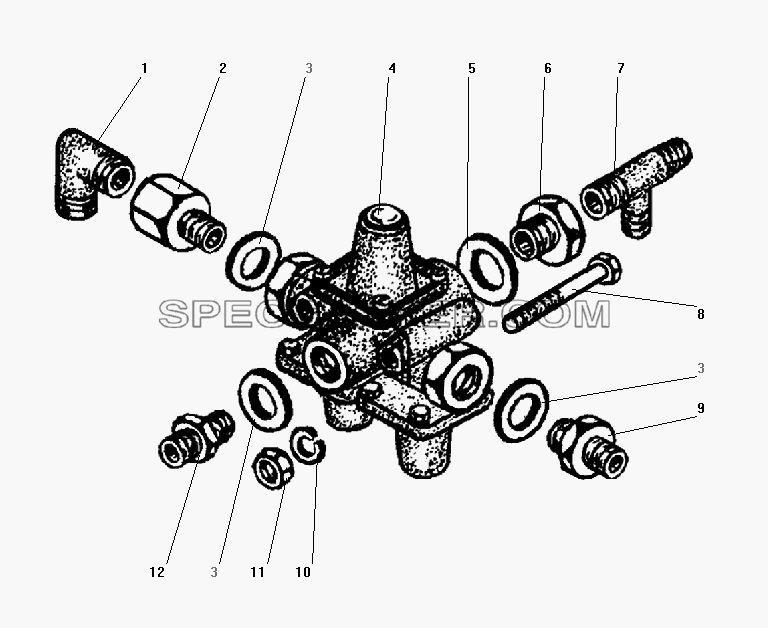

Запчасти: Установка тройного защитного клапана без АБС для Урал-55571-40

Установка тройного защитного клапана без АБС для Урал-55571-40 (список запасных частей)

Установка тройного защитного клапана без АБС для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 339046 Угольник М20х1,5 КГ3/8"
2 339983 Пробка
3 5323-3506054 Прокладка
4 100-3515210 Клапан защитный тройной в сборе
5 4320-3514023 Прокладка
6 4320-3515068 Пробка
7 339543 Тройник М16х1,5-М20х1,5-К3/8"
8 200272-П29 Болт М8-6gх65
9 339947 Штуцер М16х1,5-М20х1,5
10 252135-П2 Шайба 8 пружинная
11 250510-П29 Гайка М8-6Н
12 339943 Штуцер М16х1,5-М16х1,5

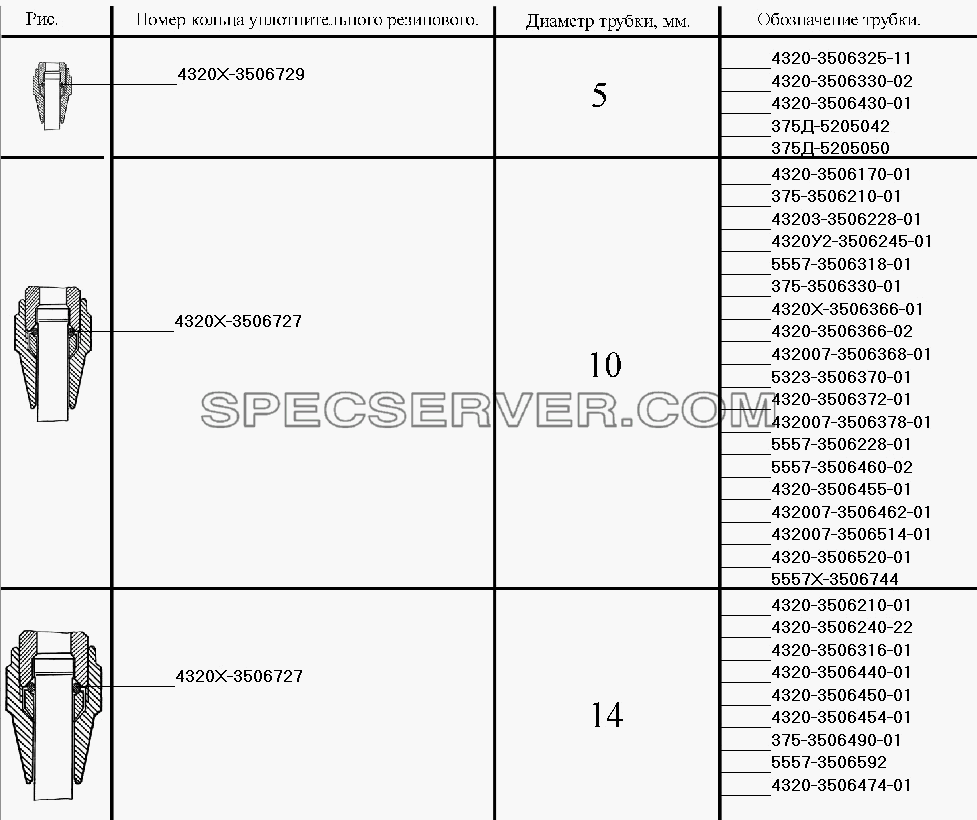

Запчасти: Уплотнение трубопроводов тормозной системы для Урал-55571-40

Уплотнение трубопроводов тормозной системы для Урал-55571-40 (список запасных частей)

Уплотнение трубопроводов тормозной системы для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 375-3506210-01 Трубка к соединительной головке, вторая в сборе
- 375-3506330-01 Трубка от 3-го воздушного баллона, вторая в сборе
- 375-3506490-01 Трубка от компрессора к влагомаслоотделителю
- 375Д-5205042 Трубка к крану
- 375Д-5205050 Трубка от крестовины к штуцеру
- 4320-3506170-01 Трубка к клапану обрыва в сборе
- 4320-3506210-01 Трубка от тормозного крана к регулятору тормозных сил, вторая
- 4320-3506240-22 Трубка от правого воздушного баллона в сборе
- 4320-3506316-01 Трубка от крана к регулятору тормозных сил, первая в сборе
- 4320-3506325-11 Трубка к манометру в сборе
- 4320-3506330-02 Трубка к нижнему штуцеру манометра, первая в сборе
- 4320-3506366-02 Трубка от клапана к крестовине, первая
- 4320-3506372-01 Трубка от крана к тройнику в сборе
- 4320-3506430-01 Трубка к нижнему штуцеру манометра, вторая в сборе
- 4320-3506440-01 Трубка от левого воздушного баллона к тормозному крану в сборе
- 4320-3506450-01 Трубка от тормозного крана ко второму пневмоусилителю в сборе
- 4320-3506454-01 Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе
- 4320-3506455-01 Трубка от тормозного крана к клапану прицепа, нижняя в сборе
- 4320-3506474-01 Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе
- 4320-3506520-01 Трубка к соединительной головке, третья в сборе
- 432007-3506368-01 Трубка от крана к клапану прицепа, верхняя в сборе
- 432007-3506378-01 Трубка к соединительной головке, первая в сборе
- 432007-3506462-01 Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе
- 432007-3506514-01 Трубка к клапану первая, в сборе
- 43203-3506228-01 Трубка к соединительной головке, вторая в сборе
- 4320У2-3506245-01 Трубка от тройника к 3-му воздушному баллону в сборе
- 4320Х-3506366-01 Трубка от крана к клапану в сборе
- 4320Х-3506727 Кольцо уплотнительное резиновое
- 4320Х-3506727 Кольцо уплотнительное резиновое
- 4320Х-3506729 Кольцо уплотнительное резиновое
- 5323-3506370-01 Трубка от четвертого воздушного баллона
- 5557-3506228-01 Трубка к соединительной головке, третья в сборе
- 5557-3506318-01 Трубка к манометру в сборе
- 5557-3506460-02 Трубка от крана прицепа к 3-му воздушному баллону, первая в сборе
- 5557-3506592 Трубка к цилиндру
- 5557Х-3506744 Трубка от дополнительного баллона к влагомаслоотделителю

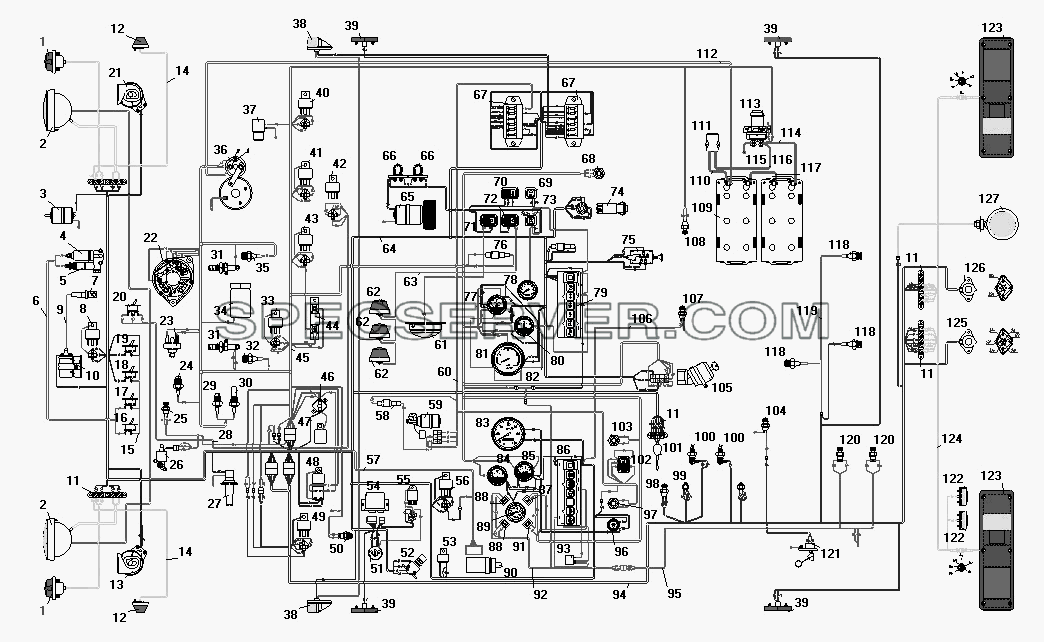

Запчасти: Схема электрооборудования для Урал-55571-40

Схема электрооборудования для Урал-55571-40 (список запасных частей)

Схема электрооборудования для Урал-55571-40 (список запасных частей)

Таблица запасных частей

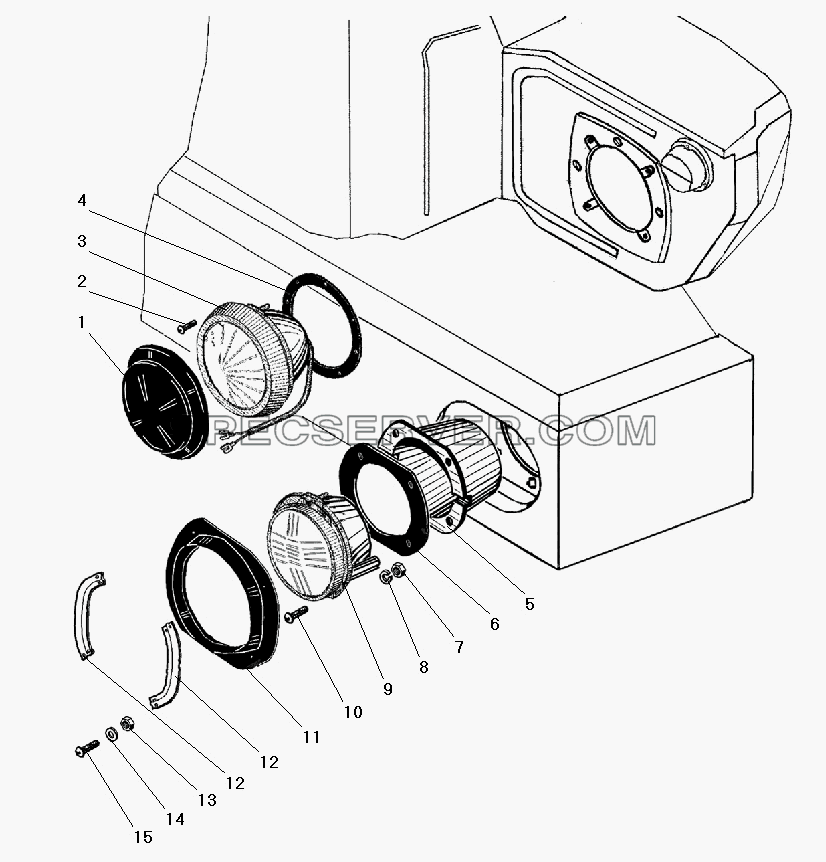

Фара для Урал-55571-40 (список запасных частей)

Фара для Урал-55571-40 (список запасных частей)

Фара для Урал-55571-40 (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
1 ПФ130-3712010-Б Фонарь передний
2 671.3711010 Фара в сборе
3 МЭ252-3730000 Электродвигатель подогревателя
4 11.3741060 Нагреватель топлива
5 ПЖД30-1015500-04 Клапан электромагнитный с форсункой и электронагревателем в сборе
6 4320-3724082 Пучок проводов подогревателя
7 СН423-3707000 Свеча подогревателя
8 90.3747010 Реле дальнего света фар
9 4320-3724140-01 Провод высокого напряжения подогревателя
10 9301.373401 Источник высокого напряжения
11 17.3723000 Панель соединительная
12 511.3726010 Повторитель боковой указателя поворота
13 С307Д Звуковой сигнал высокого тона
14 4320-3724170-10 Провод к боковому повторителю в сборе
15 4320-3724138 Провод высокого напряжения с помехоподавительным сопротивлением
16 ВН-45М Выключатель клапана
17 ВН-45М Выключатель клапана
18 4602.3710010 Выключатель
19 4602.3710010 Выключатель
20 5102.3709010 Переключатель муфты вентилятора
21 С306Д Звуковой сигнал низкого тона
22 1322.3771000 Генератор
23 13.3839600 Датчик засоренности воздушного фильтра
24 Датчик засоренности масляного фильтра
25 661.3710-01 Термореле
26 КЭМ 32-23 Клапан электромагнитный
27 1112.5208000 Стеклоомыватель
28 4320Х3724102 Пучок проводов муфты включения вентилятора двигателя
29 2602.3829010 Датчик аварийного давления масла
30 ММ370-3829010 Датчик давления масла
31 1112.3740 Факельная свеча
32 ТМ100А-3808000 Датчик указателя температуры
33 90.3747010 Реле дальнего света фар
34 1102.3741 Клапан электромагнитный
35 ТМ111-3808000-01 Датчик сигнализатора аварийной температуры охлаждающей жидкости
36 25.3708000-30 Стартер
37 ММММ.306577.004 Электромагнитный клапан останова двигателя
38 264.3712010 Фонарь передний габаритный
39 431.3731010-01 Фонарь боковой габаритный
40 90.3747010 Реле дальнего света фар
41 90.3747010 Реле дальнего света фар
42 90.3747010 Реле дальнего света фар
43 90.3747010 Реле дальнего света фар
44 12.3741000 Резистор добавочный с электротермическим реле
45 4320Я2-3724010-40 Пучок проводов основной в сборе
46 29.3722000-01 Предохранитель биметаллический
47 11.7904000 Фильтр конденсаторный
48 738.3747000-20 Реле стартера
49 90.3747010 Реле дальнего света фар
50 2802.3829010 Выключатель звуковых сигналов
51 6ТБ.266.002 Розетка штепсельная типа 47К
52 П39А-3710000-0 Ножной переключатель света фар
53 733.3747000-10 Зуммер
54 РС951А-3726010 Реле указателей поворота
55 211.3777 Реле задних противотуманных фонарей
56 90.3747010 Реле дальнего света фар
57 4320Х-3724133 Пучок проводов корректора фар
58 ПР119-3722000-01 Предохранитель плавкий на 6А
59 16.3730000 Электродвигатель стеклоочистителя
60 4320Х-3724167-10 Пучок проводов стеклоочистителя
61 ПТ-37-3М-3714010-Т2 Плафон кабины
62 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда
63 4320-3724175-10 Провод знака автопоезда в сборе
64 55571Х-3724020-30 Пучок проводов добавочный
65 МЭ226В-3730000 Электродвигатель отопителя
66 СЭ300-8102100 Сопротивление электродвигателя отопителя
67 ПР120-3722000 Блок предохранителей
68 11.3704000-01 Выключатель кнопочный
69 3812.3710.02.04 Выключатель фары задней
70 П147-370900-03.11 Переключатель отопителя кабины
71 ВК343-3709000-01.08 Выключатель плафона
72 ВК343-3709000-02.16 Выключатель знака автопоезда
73 3842.3710.11.04 Выключатель света задних противотуманных фар
74 32.3710000 Выключатель световой аварийной сигнализации
75 П305-3709010-0 Переключатель света
76 ПР119Б-3722000-01 Предохранитель плавкий на 10А
77 УБ170М-3806010 Приемник указателя уровня топлива
78 1101.3816010 Манометр шинный
79 ПД511Е-3803010-У-ХЛ Блок контрольных ламп правый
80 АП171А-3811010 Амперметр
81 2531.3813010 Тахометр электронный
82 43202-3724290-11 Провод соединения приборов с «массой»
83 16.3802010 Спидометр
84 УК171М-3807010 Приемник указателя температуры воды
85 УК170М-3810010 Приемник указателя давления масла
86 ПД512Е-3803010-У-ХЛ Блок контрольных ламп левый
87 2212.3803-20 Сигнализатор засоренности воздушного фильтра
88 2212.3803-13 Сигнализатор блокировки межколесного дифференциала
89 1901.3830010 Указатель давления
90 ЭМКФ 35 Корректор наклона фар
91 2212.3803010-16 Сигнализатор зарядки АКБ
92 4320Х-3724137 Пучок проводов сигнализаторов межколесной блокировки
93 РС493-3803010-У-ХЛ Прерыватель контрольной лампы ручного тормоза
94 5557Х-3724035 Пучок проводов задний
95 4320Х3724139 Пучок проводов к датчику включения БМКД
96 ВК416Б-3709000-01 Выключатель света щитка приборов с реостатом в сборе
97






Номер детали Наименование запчасти
1 4320Х-3711070 Заглушка
2 220079-П29 Винт М5-6gх14
3 401.3711010 Фара
4 375-3711007 Прокладка фары
5 4320Х-3711128 Кожух защитный
6 4320Х-3711124 Подкладка
7 250464-П29 Гайка М5-6Н
8 252153-П2 Шайба 5 пружинная
9 671.3711010 Фара в сборе
10 220082-П29 Винт М5-6gх20
11 4320Х-3711121-10 Ободок фары
12 4320Х-3711120 Накладка
13 250462-П29 Гайка М4-6Н
14 252002-П29 Шайба 4
15 220053-П29 Винт М4-6gх16

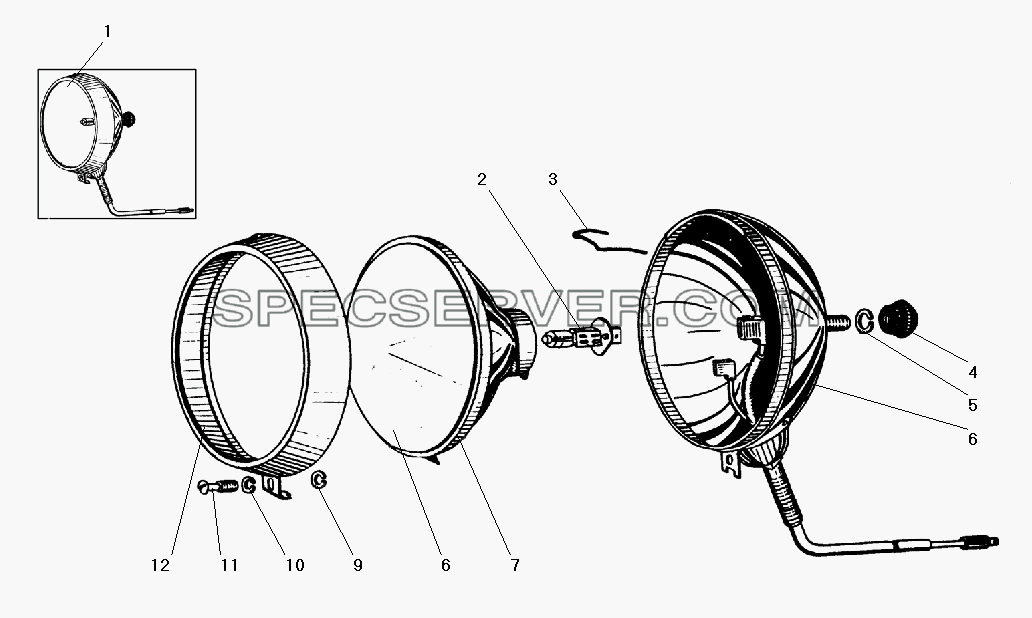

Фара-прожектор для Урал-55571-40 (список запасных частей)

Фара-прожектор для Урал-55571-40 (список запасных частей)

Фара-прожектор для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 171-3711010 Фара-прожектор в сборе
2 АКГ24-70 Лампа
3 ФГ138-3711258 Держатель оптики
4 3307-1703088 Рукоятка
5 252156-П2 Шайба 10 пружинная
6 17-3711100 Корпус в сборе
7 17-3711200 Элемент оптический в сборе
8 17-3711201 Рассеиватель
9 ФГ7-3711326-А Шайба
10 252154-П2 Шайба 6 пружинная
11 ФГ137-3711327 Винт
12 17-3711300 Ободок в сборе
