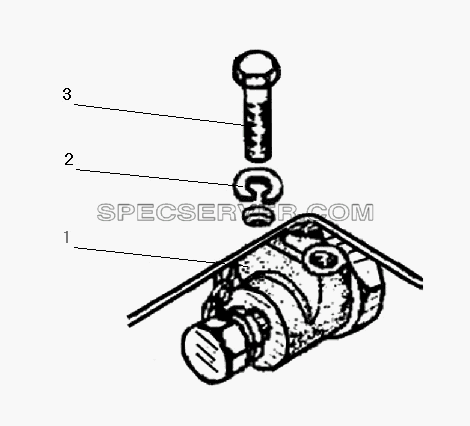

Запчасти: Установка буксирного клапана для Урал-55571-40

Установка буксирного клапана для Урал-55571-40 (список запасных частей)

Установка буксирного клапана для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3524000 Клапан буксирный в сборе
2 252135-П2 Шайба 8 пружинная
3 201454-П29 Болт М8-6gх16

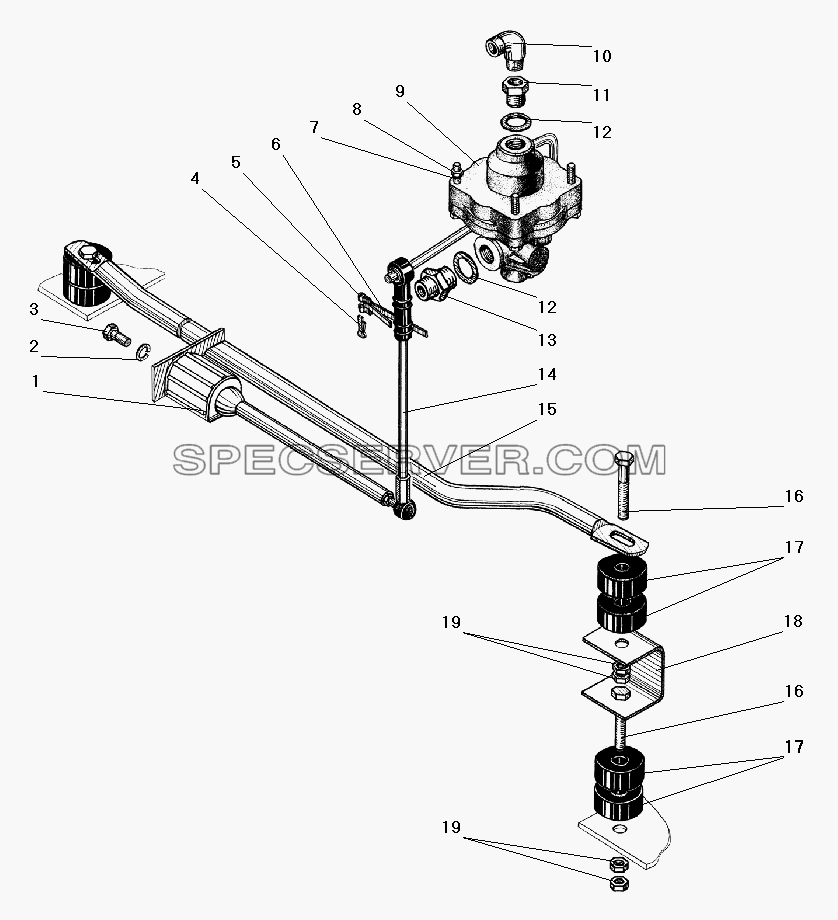

Запчасти: Установка регулятора тормозных сил для Урал-55571-40

Установка регулятора тормозных сил для Урал-55571-40 (список запасных частей)

Установка регулятора тормозных сил для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3533110 Элемент упругий
2 252137-П2 Шайба 12 пружинная
3 201540-П29 Болт М12-6gх30
4 258038-П29 Шплинт 3,2х16
5 4598711592 Пряжка хомута
6 375-3506093 Хомут стяжной
7 252135-П2 Шайба 8 пружинная
8 250510-П29 Гайка М8-6Н
9 100-3533010-10 Регулятор тормозных сил
10 339046 Угольник М20х1,5 КГ3/8"
11 4320-3515068 Пробка
12 4320-3514023 Прокладка
13 339539 Штуцер М20х1,5-М22х1,5-К3/8"
14 5557-3506688 Тяга вертикальная
15 5557-3506675 Тяга с кронштейном
16 200459-П29 Болт М10х1,25-6gх70
17 4320-1302040-01 Подушка подвески радиатора
18 4320-3506686 Кронштейн
19 250517-П29 Гайка М10х1,25

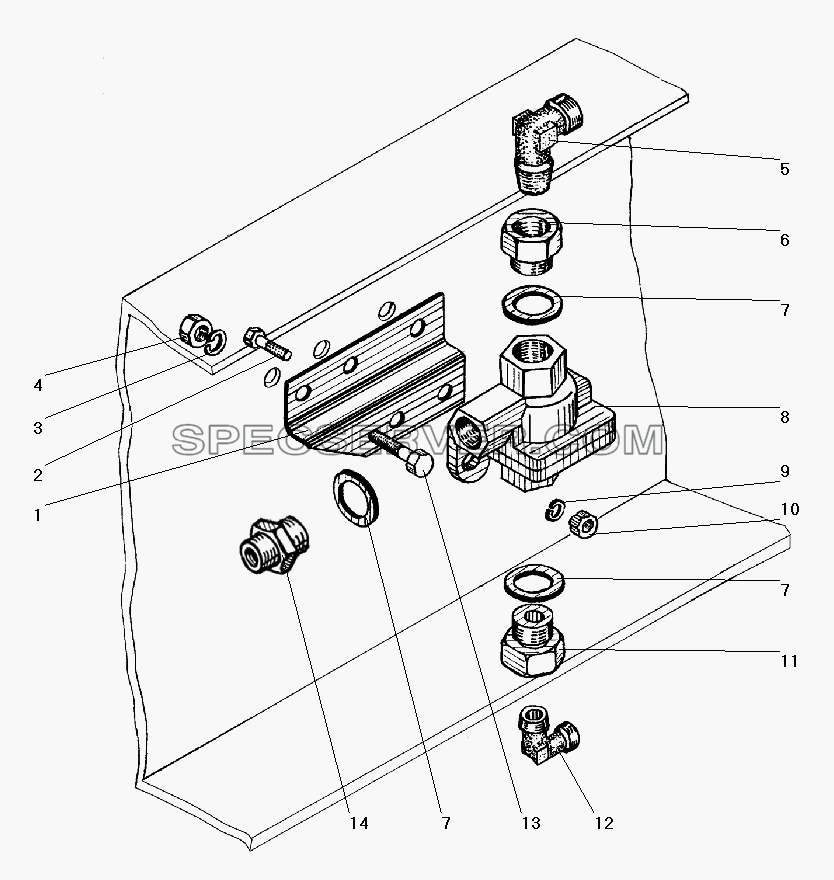

Запчасти: Установка двухмагистрального клапана для Урал-55571-40

Установка двухмагистрального клапана для Урал-55571-40 (список запасных частей)

Установка двухмагистрального клапана для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-3562020 Кронштейн
2 201454-П29 Болт М8-6gх16
3 252136-П2 Шайба 10 пружинная
4 250512-П29 Гайка М10
5 339039 Угольник М16х1,5 К3/8"
6 4320-3515068 Пробка
7 4320-3514023 Прокладка
8 100-3562010 Клапан двухмагистральный
9 252155-П2 Шайба 8 пружинная
10 250511-П29 Гайка М8-6Н
11 4320-3514012 Переходник
12 339520-П29 Угольник М10х1 К1/8"
13 201497-П29 Болт М10-6gх25
14 339545 Штуцер

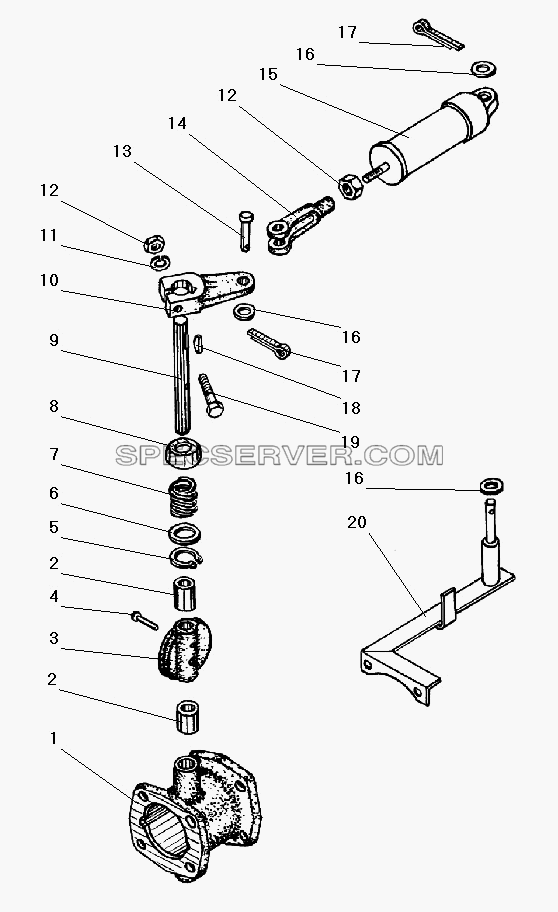

Запчасти: Вспомогательный тормоз для Урал-55571-40

Вспомогательный тормоз для Урал-55571-40 (список запасных частей)

Вспомогательный тормоз для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320Я3-3570016 Корпус
2 4320-3570092 Втулка
3 4320Я3-3570098 Заслонка
4 253874 Заклепка 4х26
5 339646-П29 Кольцо Б22 стопорное
6 4320-3570089 Шайба
7 4320-3570079 Пружина поджимная
8 4320-3570085 Крышка
9 4320Я3-3570077 Вал заслонки
10 4320Я-3570081-10 Рычаг
11 252135-П2 Шайба 8 пружинная
12 250510-П29 Гайка М8-6Н
13 260035-П52 Палец 8х28
14 5557-3570188 Вилка
15 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе
16 252005-П29 Шайба 8
17 258039-П29 Шплинт 3,2х20
18 4320-3570103 Фиксатор рычага
19 200263-П29 Болт М8-6gх35
20 4320Я3-3570164 Кронштейн пневмоцилиндра

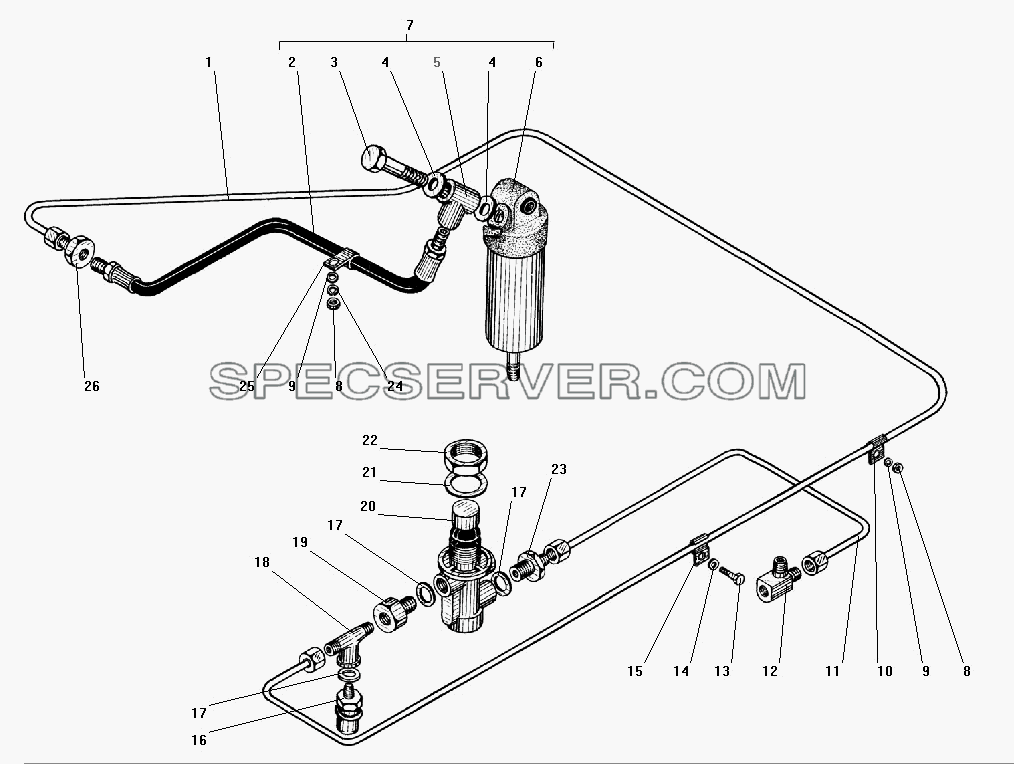

Запчасти: Система вспомогательного тормоза для Урал-55571-40

Система вспомогательного тормоза для Урал-55571-40 (список запасных частей)

Система вспомогательного тормоза для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-3570154-10 Трубка от тройника к пневматическому цилиндру в сборе
2 4320-3570180 Шланг гибкий вспомогательного тормоза в сборе
3 5557-1602186 Болт соединительный
4 51-3506013 Прокладка
5 5557-1602184 Муфта соединительная
6 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе
7 4320-3570176-01 Цилиндр пневматический в сборе
8 250508-П29 Гайка М6-6Н
9 252037-П29 Шайба 6
10 339434-П29 Хомут
11 4320-3570162 Трубка в сборе от пневмосигнала к крану
12 339647 Тройник М14х1,5-М10х1
13 201418-П29 Болт М6-6gх16
14 252004-П29 Шайба 6
15 Н-2910-П29 Скоба
16 ММ125Д-3810600 Выключатель пневматический сигнала тормоза
17 4320-3506054 Прокладка
18 339733 Тройник М10х1-М12х1,5
19 339699 Штуцер К1/8"-М12х1,5"
20 100-3537110 Кран пневматический в сборе
21 4320-3570140 Шайба
22 4320-3570146 Гайка
23 339538 Штуцер М10х1-М12х1,5
24 252154-П2 Шайба 6 пружинная
25 339097-П29 Хомут 14
26 339938 Штуцер М14х1,5

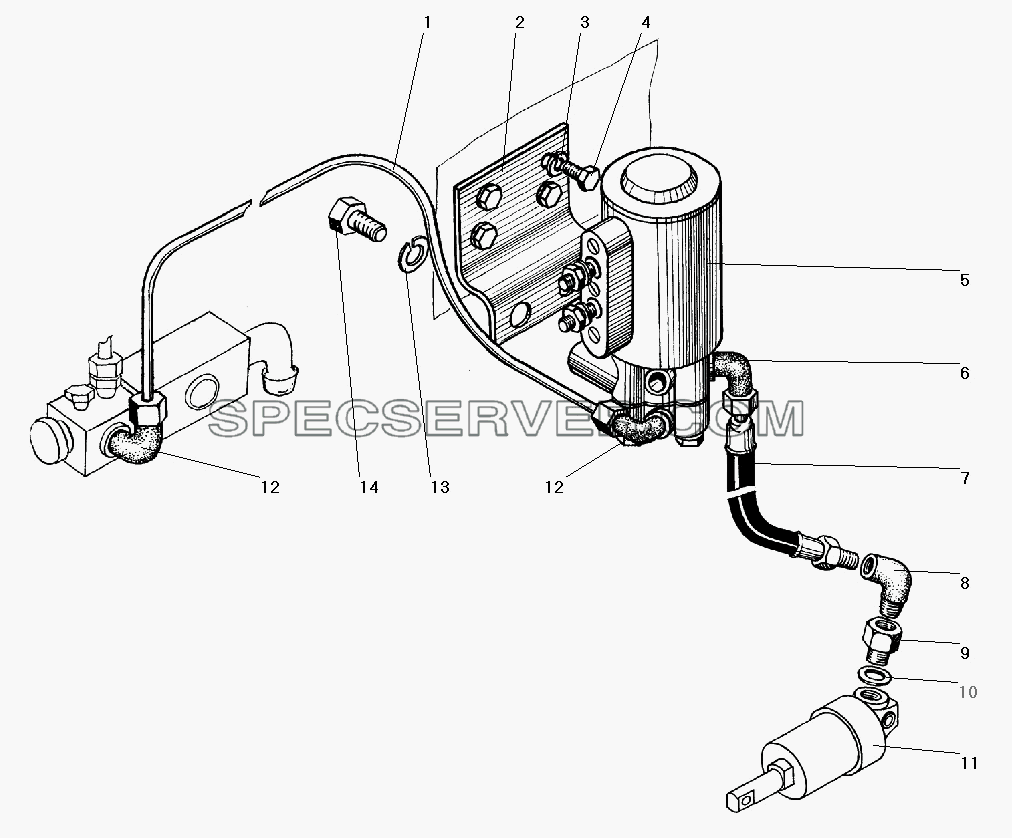

Установка клапана с трубками для Урал-55571-40 (список запасных частей)

Установка клапана с трубками для Урал-55571-40 (список запасных частей)

Установка клапана с трубками для Урал-55571-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320ЯХ-3570070 Трубка
2 4320-3570113-01 Кронштейн клапана
3 252134-П2 Шайба 6 пружинная
4 201418-П29 Болт М6-6gх16
5 5320-3721500 Электропневмоклапан в сборе
6 339358 Угольник
7 4320-3570180 Шланг гибкий вспомогательного тормоза в сборе
8 375-4245114 Штуцер подвода воздуха
9 339766 Штуцер К1/8"-М10х1
10 375-3430081 Прокладка уплотнительная
11 100-3570110 Цилиндр диаметр 30х25 пневматический в сборе
12 339520-П29 Угольник М10х1 К1/8"
13 252136-П2 Шайба 10 пружинная
14 201674-П29 Болт М10х1,25-6gх20
