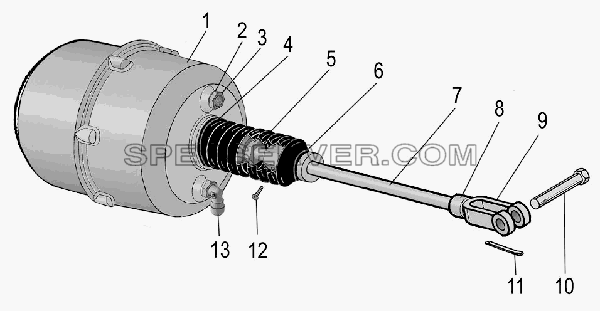

№		Номер детали	Наименование запчасти
1		55571П-3519180-10	Камера тормозная
2		US-М16-NВR	Кольцо уплотнительное
3		334169	Штуцер
4		258233	Шплинт 0,8х375
5		4322-3402052	Муфта защитная
6		258225	Шплинт 0,8х175
7		44202П-3508043-20	Тяга
8		250515	Гайка М12х1,5-6Н
9		375-3504036	Вилка тяги
10		260087-П52	Палец 12х35
11		258052-П29	Шплинт 4х20
12		221602-П29	Винт М6-6gх10
13		950210-М16х1,5	Фитинг угловой

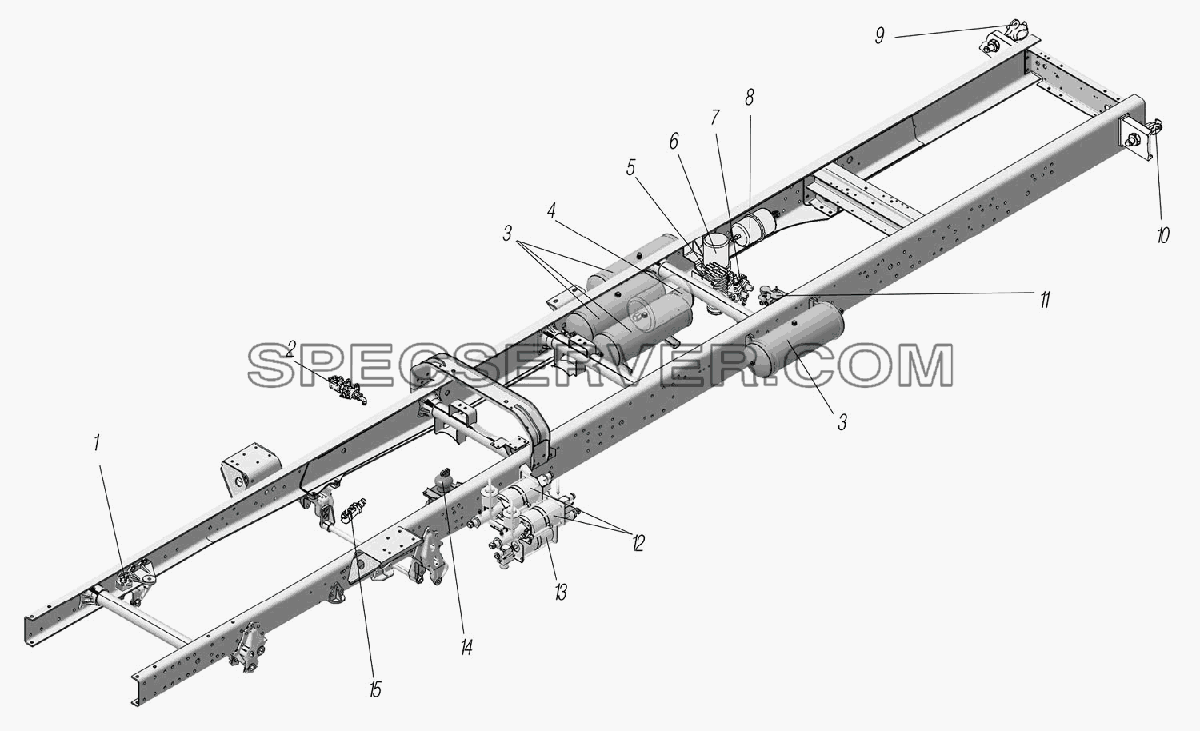

Установка агрегатов пневмогидравлического привода рабочих тормозов для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100-3515310-01	Клапан контрольного вывода
2		5557-3506145	Крестовина разбора воздуха
3		375-3513015-10	Баллон воздушный в сборе
4		4320-3513015	Баллон воздушный
5		8175.35.12.100-10	Влагомаслоотделитель
6		8043.35.12.010-21	Адсорбер со встроенным регулятором давления
7		8040.35.15.310-10	Клапан защитный четырехконтурный
8		4320-3513050	Баллон дополнительный
9		4320Ф-3521010	Головка соединительная
10		4320Ф-3521011	Головка соединительная
11		11.3522008	Клапан управления тормозами прицепа
12		55571П-3510011-10	Усилитель тормоза пневматический
13		4320Б-3510011	Усилитель тормоза пневматический
14		100-3514008	Кран тормозной в сборе
15		100-3537110	Кран пневматический в сборе

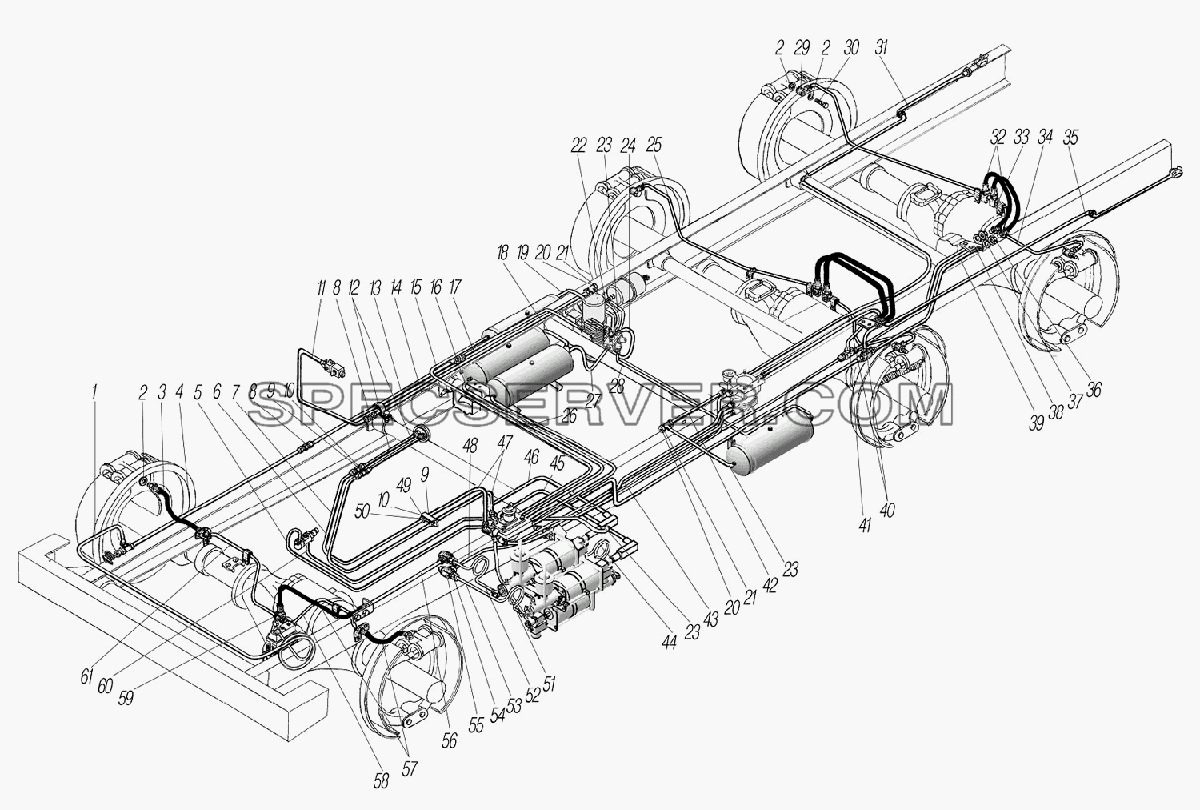

Трубопроводы и шланги пневмогидравлического привода рабочих тормозов для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4320Я5-3506380	Трубка
2		4320-3506054	Прокладка
3		4320Х-3506045	Шланг гибкий в сборе
4		375-3506490	Трубка от компрессора к влагомаслоотделителю
5		4320Ф-3506452	Трубка к крану дополнительного торможения
6		4320Я5-3506330-10	Трубка к манометру
7		4320Я5-3506330	Трубка к манометру
8		339222	Штуцер М20х1,5
9		339396	Штуцер
10		250513-П29	Гайка М10х1-6Н
11		375-3506330-01	Трубка от 3-го воздушного баллона, вторая в сборе
12		4320-3506430	Трубка к нижнему штуцеру манометра, вторая, в сборе
13		4320-3506182-10	Трубка от компрессора к регулятору давления вторая в сборе
14		4320Ф-3506362	Трубка от клапана к тройнику
15		4320Ф-3506214	Трубка от баллона
16		4320Ф-3506216	Трубка от баллона
17		4320Х-3506182	Трубка от компрессора к регулятору давления, вторая в сборе
18		4320Ф-3506394	Трубка от баллона к баллону
19		4320Ф-3506486	Трубка от клапана к баллону
20		D2003М16х1,5-S	Тройник
21		SD651010-М16х1,5-6g	Прямой фитинг
22		4320Ф-3506478	Трубка от клапана 4-х контурного к тройнику
23		4320Х-3506744	Трубка от баллона адсорбера
24		4320П2-3125132	Трубка
25		375-3506100-Б2	Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе
26		4320Ф-3506218	Трубка от баллона
27		55571Х-3506396	Трубка от клапана к баллону второму
28		4320Ф-3506486	Трубка от клапана к баллону
29		4320-3506002	Муфта соединительная
30		51-3506012	Болт соединительный
31		55571Х-3506170	Трубка к красной головке
32		375-3506024-01	Шланг гибкий в сборе
33		4320-3506091	Тройник
34		375-3506113-Б2	Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе
35		55571Х-3506228	Трубка к желтой головке
36		250636-П29	Гайка М16х1,5-6Н
37		252159-П2	Шайба 16Л
39		375-3506083-Б	Трубопровод от тройника к тормозам заднего моста второй в сборе
40		4320-3506055	Трубка от тройника к среднему мосту в сборе
41		4320-3506099	Тройник
42		4320Ф-3506376	Трубка от клапана прицепа
43		5557Ф-3506080-10	Трубка от тройника к задним тормозам
44		4320Б-3506014	Трубка к тормозному цилиндру
45		4320Ф-3506484	Трубка от силового к крану тормозному
46		4320Ф-3506480	Трубка от силового к крану тормозному
47		55571П-3125136-10	Трубка к манометру
48		4320Ф-3506080-10	Трубка от тройника
49		94636М10х1	Фитинг прямой
50		252136-П29	Шайба 10Т
51		4320Ф-3506482	Трубка от силового к крану тормозному
52		375-3506005-Б	Трубопровод ко второму главному тормозному цилиндру в сборе
53		5557-3506592	Трубка к цилиндру
54		5323РХ-3506017	Тройник центральный
55		375-3506017-20	Угольник трубопроводов гидротормозов
56		5557Я-3506012	Трубка к передним тормозам в сборе
57		4320Х-3506045	Шланг гибкий в сборе
58		375-3506062Б	Трубка к левому переднему тормозу
59		375-3506091-01	Тройник трубопроводов к задним тормозам
60		4320Ф-35066450	Трубка от 2-х магистрального клапана
61		375-3506036-Б	Трубопровод от тройника к правому переднему тормозу в сборе

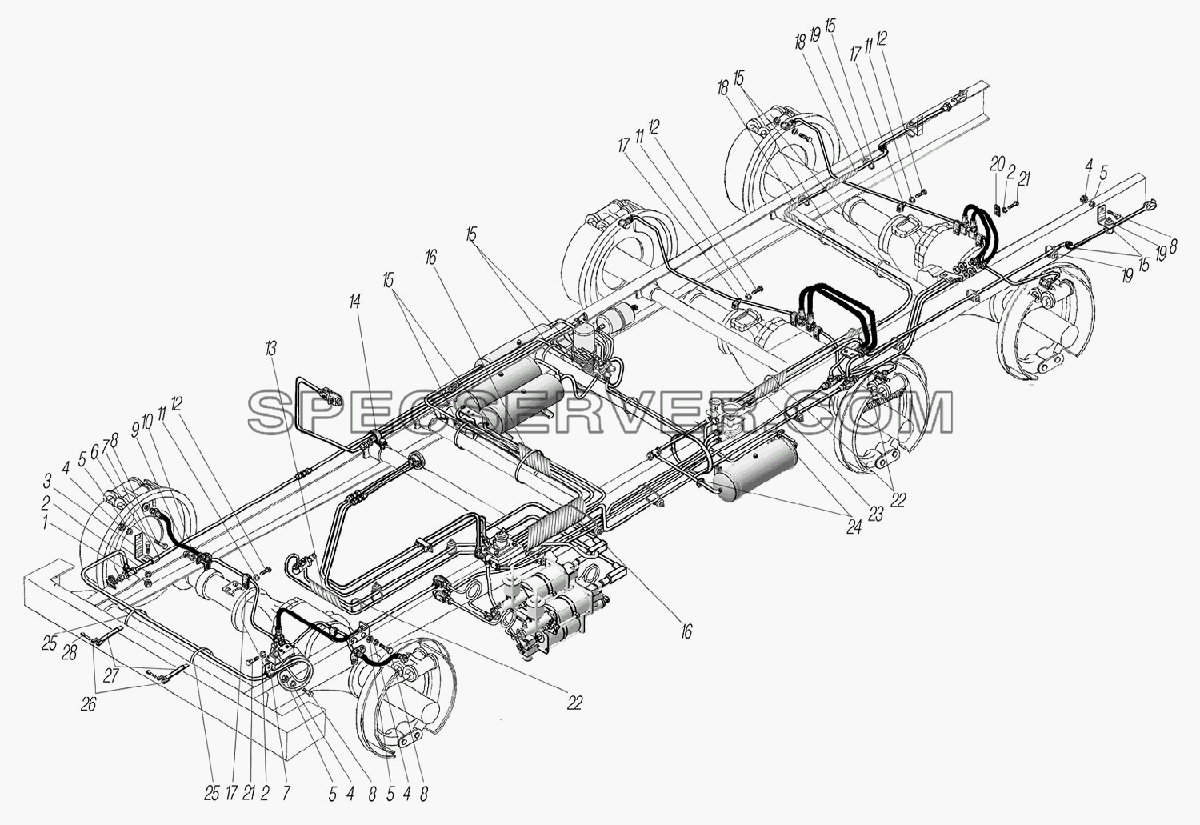

Крепление трубопроводов и шлангов пневмогидравлического привода рабочих тормозов для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		250510-П29	Гайка М8-6Н
2		252135-П2	Шайба 8 пружинная
3		5323-3506153	Кронштейн
4		252136-П2	Шайба 10 пружинная
5		250512-П29	Гайка М10
6		201454-П29	Болт М8-6gх16
7		339097-П29	Хомут 14
8		201498-П29	Болт М10-6gх28
9		250636-П29	Гайка М16х1,5-6Н
10		252159-П2	Шайба 16Л
11		252006-П2	Шайба 10
12		201493-П29	Болт М10-6gх16
13		63645-2411314	Лента спиральная
14		339696-П29	Хомут
15		42099076ЕD12-328	Хомут
16		6363-3506108	Лента спиральная
17		337875	Скоба
18		4320Х-3724224	Лента защитная
19		375-8402321	Буфер
20		339392-П29	Хомут 9
21		201457-П29	Болт М8-6gх22
22		25314	Хомут кабельный
23		53205-3506431	Лента спиральная
24		339058	Втулка
25		4320-1104097	Прокладка
26		339000-П29	Пряжка хомута
27		339109-П29	Лента стяжная
28		297575-П29	Шплинт 6х22

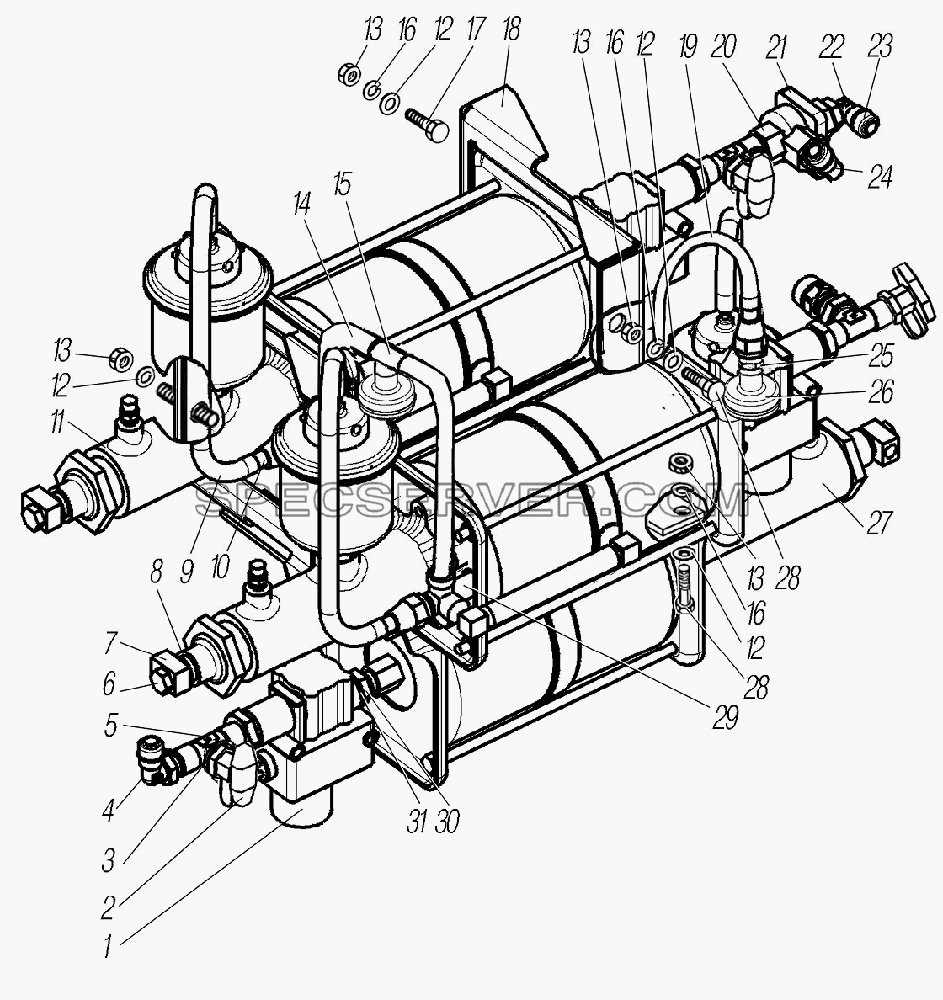

Установка пневмогидравлических усилителей тормозов для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4721920180	Модулятор АВС SМV
2		100-3515310-10	Клапан контрольного вывода
3		5323-3506054	Прокладка
4		D650210-М16х1,5-S	Угольник
5		D2072М16х1,5-М22Х1,5	Тройник
6		51-3506012	Болт соединительный
7		4320-3506002	Муфта соединительная
8		4320-3506054	Прокладка
9		375-4245043-10	Шланг соединительный
10		5323-4712164	Трубка от бачка в сборе
11		55571П-3510011	Усилитель тормоза пневматический
12		252007-П29	Шайба 12
13		250514-П29	Гайка М12-6Н
14		4320Ф-4712057-10	Трубка выводная пневмоусилителей
15		4320П-4712140	Тройник
16		252137-П2	Шайба 12 пружинная
17		200367-П29	Болт М12-6gх45
18		4320Б-3510095	Кронштейн усилителей
19		4320Б-4712054	Трубка герметизации пневмоусилителей
20		339545-П	Штуцер
21		100-3562010	Клапан двухмагистральный
22		D2022М16хМ22х1,5	Фитинг угловой
23		DS65106-М16х1,5-S	Фитинг прямой
24		D650210-М22х221.5-S	Фитинг угловой
25		339947	Штуцер М16х1,5-М20х1,5
26		4320Ф-4712130	Глушитель шума в сборе
27		4320Б-3510011	Усилитель тормоза пневматический
28		201541-П29	Болт М12-6gх32
29		ВК503-3710-0	Выключатель сигнализации
30		334161	Штуцер
31		4320-3514023	Прокладка

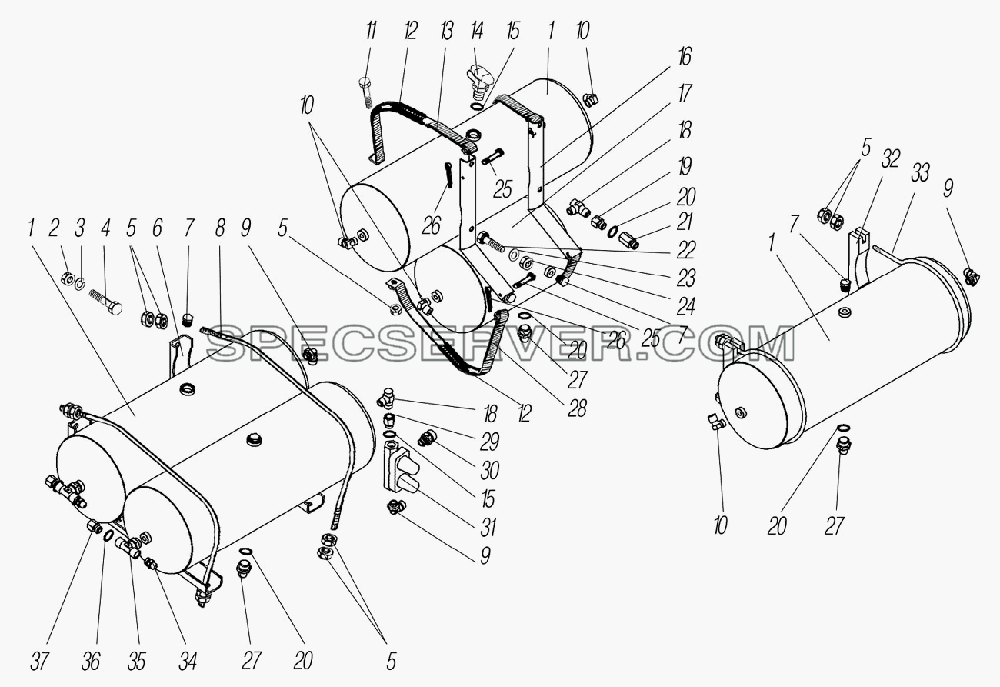

Установка воздушных баллонов для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		375-3513015-10	Баллон воздушный в сборе
2		250514-П29	Гайка М12-6Н
3		252007-П29	Шайба 12
4		201544-П29	Болт М12-6gх40
5		250510-П29	Гайка М8-6Н
6		4320-3513029-01	Кронштейн воздушных баллонов
7		338765	Пробка К3/8"
8		4320-3513018-01	Хомут
9		D650210-М16х1,5-6g	Фитинг угловой
10		339039	Угольник М16х1,5 К3/8"
11		201466-П29	Болт М8-6gх45
12		4320-1101120	Прокладка хомута
13		5323У1-3513154	Лента хомута с втулкой
14		13.3515310-10	Клапан контрольного вывода
15		5323-3506054	Прокладка
16		5323У1-3513029	Кронштейн воздушных баллонов
17		4320-3513015	Баллон воздушный
18		339904	Угольник
19		4320-3515068	Пробка
20		4320-3514023	Прокладка
21		11.3567010-10	Клапан обратный
22		201499-П29	Болт М10-6gх30
23		252156-П29	Шайба 10Л
24		250517-П29	Гайка М10х1,25
25		260022-П29	Палец 6,0х45
26		258011-П29	Шплинт 2х10
27		100-3513110	Клапан слива конденсата в сборе
28		5323У1-3513157	Лента хомута с гайкой
29		339983	Пробка
30		DS651010-М22х1,5-6g	Фитинг прямой
31		8806.35.15.320	Клапан защитный двухконтурный
32		375-3513017	Подкладка первого воздушного баллона
33		4320-3513018-01	Хомут
34		DS651015-М16х1,5-6g	Фитинг прямой
35		D2062М16х1,5-М16х1,5-6g	Тройник
36		4320-3506054	Прокладка
37		334169	Штуцер
