Запчасти: Колесо и шина для Урал-55571-1121-70

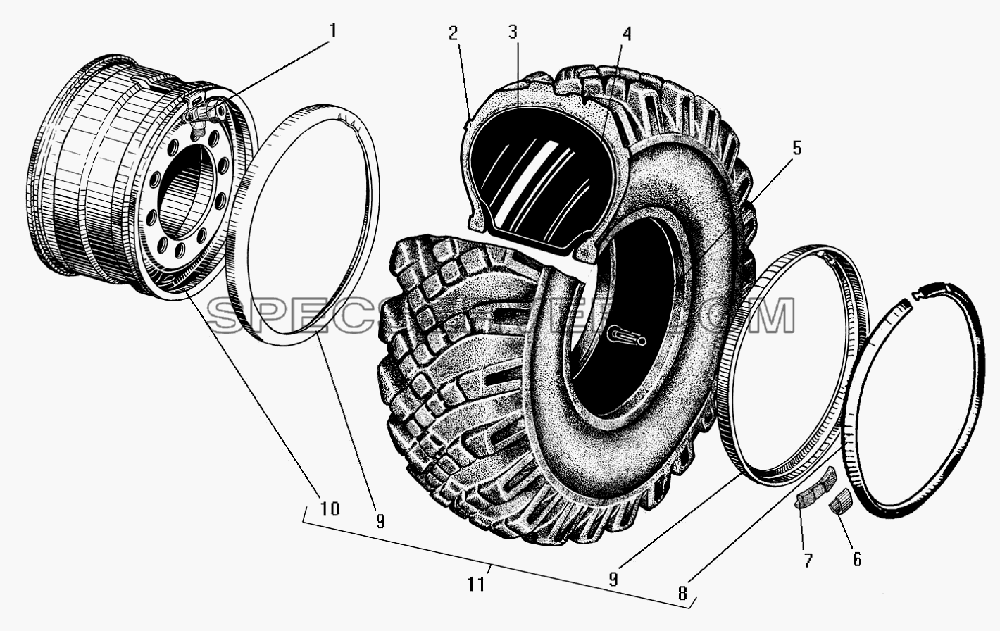

Колесо и шина для Урал-55571-1121-70 (список запасных частей)

Колесо и шина для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4224120-Ж Кран колесный в сборе
2 Покрышка
3 1200х500-508 Камера
4 475-508 Лента ободная
5 375-3106013-01 Уплотнитель вентильного паза
6 375-3101305 Пружина
7 4320-3101302 Груз колеса балансировочный
8 654.3101031 Кольцо замочное
9 654.3101027 Кольцо бортовое
10 654.3101015 Основание обода колеса
11 670.3101012 Колесо 400Г-508 в сборе
Запчасти: Кран колесный для Урал-55571-1121-70

Кран колесный для Урал-55571-1121-70 (список запасных частей)

Кран колесный для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4224126-Ж Корпус колесного крана
2 201420-П29 Болт М6-6gх20
3 252134-П2 Шайба 6 пружинная
4 250508-П29 Гайка М6-6Н
5 375-4224129-Г Клапан колесного крана в сборе
6 335616-П29 Шайба 8
7 375-4224130-В Кольцо уплотнительное
8 334928-П29 Гайка М20х1,5-6Н
Запчасти: Ступица колеса и тормозной барабан для Урал-55571-1121-70

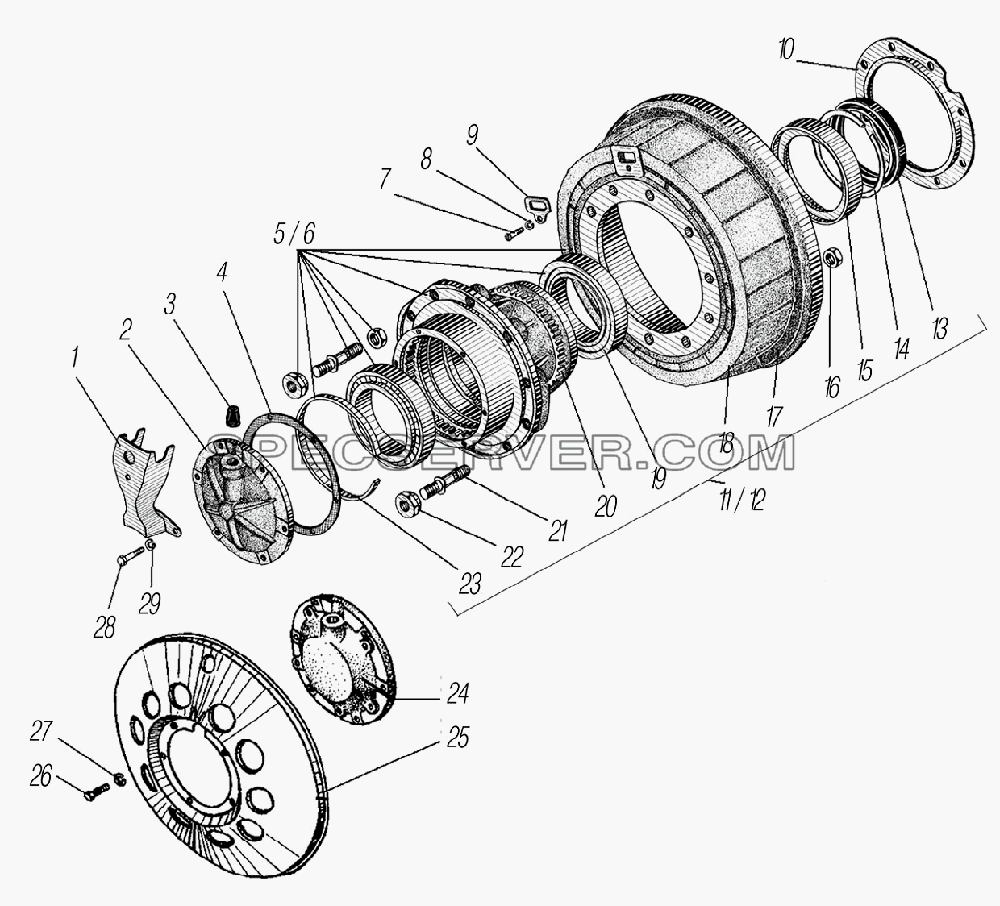

Ступица колеса и тормозной барабан для Урал-55571-1121-70 (список запасных частей)

Ступица колеса и тормозной барабан для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5557-3124087 Кожух защитный
2 375-3103014 Крышка ступицы
3 375-3103032-01 Уплотнитель крышки
4 375-3103019-Б Прокладка крышки
5 55571-3103002-10 Ступица колеса
6 4320-3103002-11 Ступица колеса
7 220103-П29 Винт М6-6gх12
8 252134-П2 Шайба 6 пружинная
9 4320-3501073 Крышка барабана
10 55571-3103042 Отражатель
11 55571-3103006-10 Ступица колеса переднего и заднего моста в сборе
12 4320-3103006-11 Ступица колеса в сборе
13 4320-3104033-03 Манжета в сборе
14 4320-3103030 Кольцо
15 4320-3103074-01 Обойма
16 853528 Гайка М20х1,5-6Н
17 4320Х-3501070 Барабан тормоза
18 4320-3501070 Барабан тормоза
19 2007124А Подшипник роликовый конический
20 55571-3533020 Кольцо импульсное
21 4320-3103009 Шпилька
22 375-3101040 Гайка
23 375-3103044-Б Кольцо стопорное
24 4320-3103014 Крышка ступицы
25 5557-3102010 Колпак
26 201493-П29 Болт М10-6gх16
27 252136-П2 Шайба 10 пружинная
28 201458-П29 Болт М8-6gх25
29 252135-П2 Шайба 8 пружинная
Запчасти: Система регулирования давления воздуха в шинах для Урал-55571-1121-70

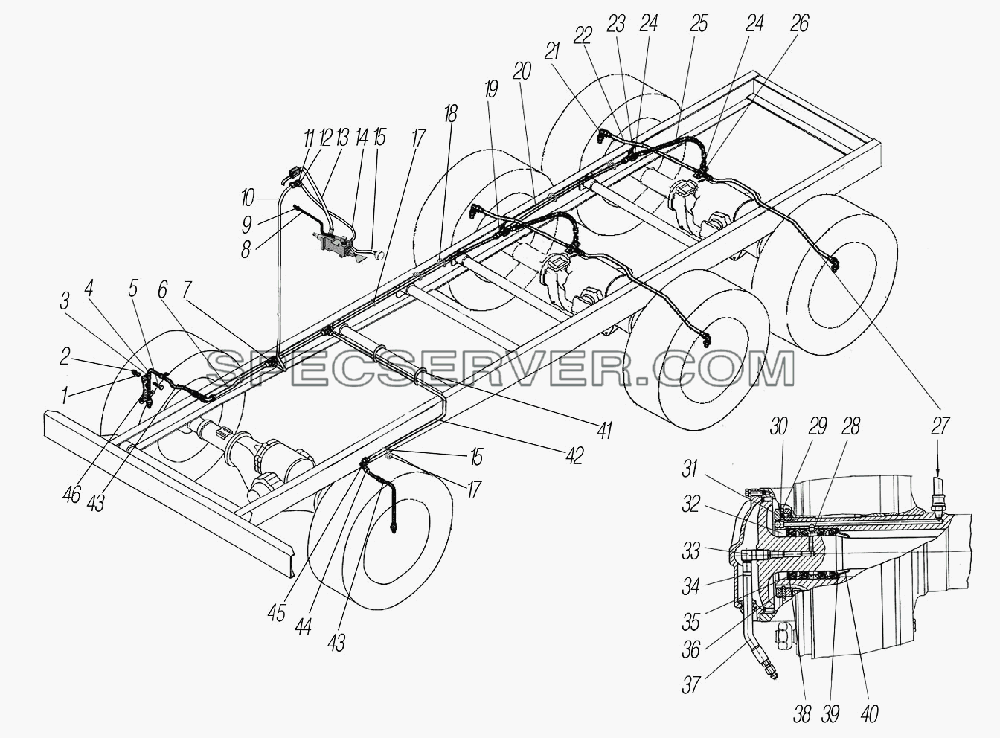

Система регулирования давления воздуха в шинах для Урал-55571-1121-70 (список запасных частей)

Система регулирования давления воздуха в шинах для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 252135-П2 Шайба 8 пружинная
2 250510-П29 Гайка М8-6Н
3 339124-П29 Хомут крепления шланга
4 375-3506023 Прокладка хомута
5 201455-П29 Болт М8-6gх18
6 4320Я3-3125092 Трубка в сборе к правому переднему колесу
7 339435-П Тройник
8 6361Х-1602170 Рукав 8х15-098
9 Н-202 Втулка проходная уплотнительная
10 4320ЯХ-3225094-30 Трубка к правым колесом первая
11 339835 Угольник
12 250636-П29 Гайка М16х1,5-6Н
13 4320-3125102-02 Трубка от крестовины к крану управления давлением в сборе
14 4320-3125100-01 Трубка от крана к центральному тройнику в сборе
15 4320-3125132-01 Трубка к шинному манометру в сборе
16 2108-3401228 Хомут
17 4320Я3-3125218 Трубка в сборе к среднему мосту
18 375-8402321 Буфер
19 339860 Тройник
20 4320Я3-3125192-10 Трубка средних к задним колесам
21 339358 Угольник
22 4320ЯХ-3125106-01 Трубка к правому колесу
23 339835 Угольник
24 250636-П29 Гайка М16х1,5-6Н
25 43206Х-3125086 Шланг к заднему мосту
26 339547 Тройник М16х1,5-М14х1,5
27 4320ЯХ-3125108-01 Трубка к левому колесу
28 375-3124013 Кольцо распорное
29 4320-3103076 Гайка подшипника колеса в сборе
30 375-3103079-01 Шайба замочная
31 375-3103081-Г Контргайка подшипников колеса
32 375-2303067-А Кольцо стопорное
33 375-3124094 Угольник подвода воздуха
34 00.10.00 Хомут червячный (12-22)
35 375-4224017-03 Сальник подвода воздуха в сборе
36 375-3103080-Б Шайба стопорная
37 375-4225073-02 Шланг гибкий подвода воздуха в сборе
38 375-4224020-01 Обойма манжеты
39 375-4224081 Обойма
40 375-2303066 Направляющая полуоси
41 42099076ЕД12-1832 Хомут
42 4320Я5-3125050 Трубка к левому переднему колесу
43 4320ЯХ-3125075 Шланг к левому колесу
44 334624-П29 Гайка М14х1,5
45 339361 Угольник
46 4320-3125032 Кронштейн шланга

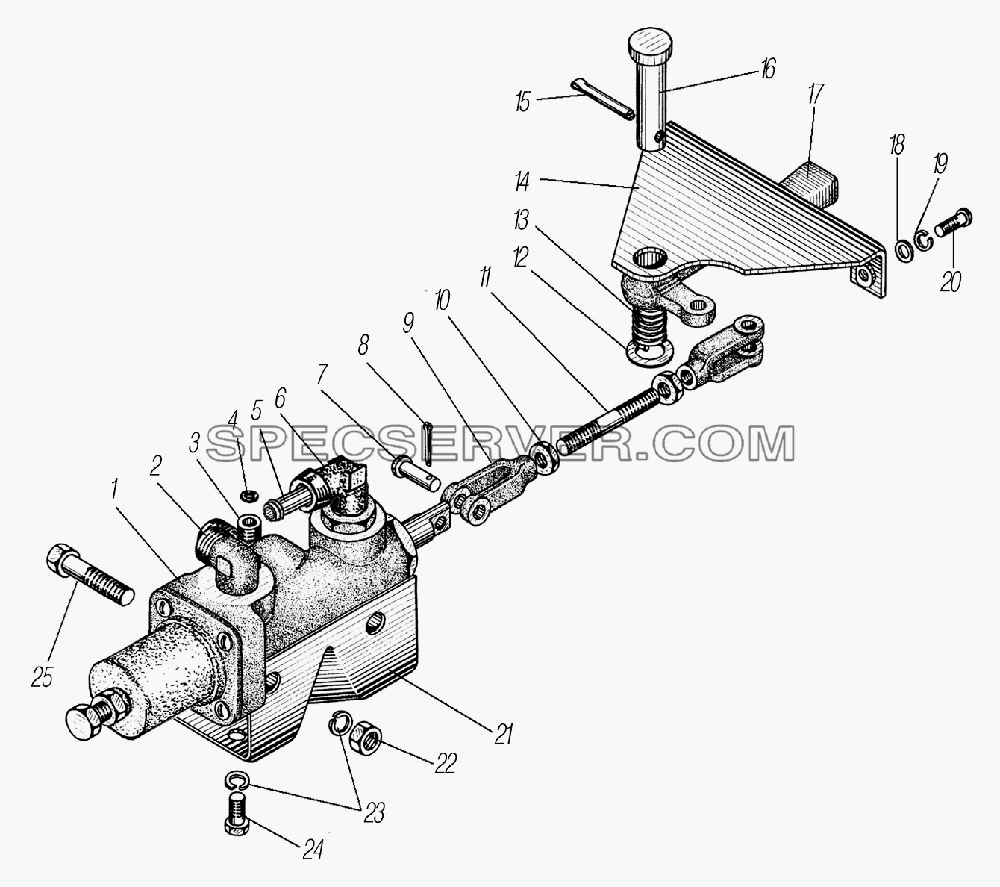

Установка крана управления давлением для Урал-55571-1121-70 (список запасных частей)

Установка крана управления давлением для Урал-55571-1121-70 (список запасных частей)

Установка крана управления давлением для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 131-4222010-Б Кран управления давлением с клапаном-ограничителем в сборе
2 339039 Угольник М16х1,5 К3/8"
3 339236-П Тройник К3/8"-М16х1,5-М10х1
4 4320-3122070 Шайба
5 375-3706013 Штуцер
6 4320Х-3522090 Угольник
7 260012-П52 Палец 6х20
8 258011-П29 Шплинт 2х10
9 4320-3122065 Вилка
10 250508-П29 Гайка М6-6Н
11 375-4222024-10 Стержень
12 252007-П29 Шайба 12
13 375-4222017 Пружина рычага нажимная
14 4320-3122014 Кронштейн рычага в сборе
15 258039-П29 Шплинт 3,2х20
16 260089-П52 Палец 12х40
17 4320-3122012 Рычаг крана в сборе
18 252004-П29 Шайба 6
19 252134-П2 Шайба 6 пружинная
20 220104-П29 Винт М6-6gх14
21 375-4222018 Кронштейн
22 250510-П29 Гайка М8-6Н
23 252135-П2 Шайба 8 пружинная
24 201455-П29 Болт М8-6gх18
25 200265-П29 Болт М8-6gх40

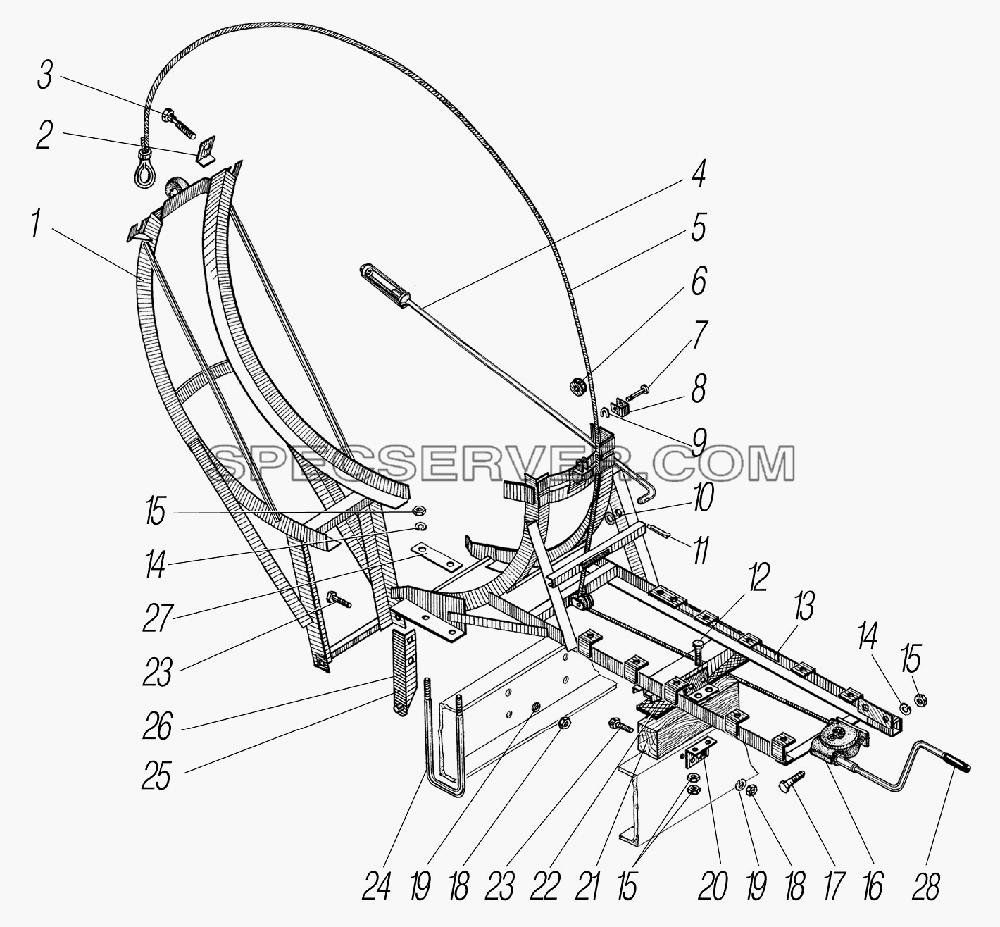

Вертикальный держатель запасного колеса для Урал-55571-1121-70 (список запасных частей)

Вертикальный держатель запасного колеса для Урал-55571-1121-70 (список запасных частей)

Вертикальный держатель запасного колеса для Урал-55571-1121-70 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 43206Р-3105065 Кронштейн откидной в сборе
2 375-3105013-10 Скоба стяжки
3 332692-П29 Болт М16х150
4 55571-3105460 Стяжка
5 4322-3105894 Трос редуктора
6 43203-3105320 Ролик
7 43203-3105191 Ось ролика
8 4322-3105329 Скоба
9 43203-3105638 Шайба замковая
10 252016-П29 Шайба 14
11 258068-П29 Шплинт 5х35
12 200370-П29 Болт М12
13 4320ЯХ-3105200-10 Основание держателя
14 252137-П2 Шайба 12 пружинная
15 250514-П29 Гайка М12-6Н
16 4320-3105850 Редуктор подъема запасного колеса
17 201543-П29 Болт М12-6gх38
18 250559-П29 Гайка М14х1,5-6Н
19 252138-П2 Шайба 14 пружинная
20 4320Я5-3105162 Угольник поперечины
21 375-3105164-10 Брус основания
22 375-3105489 Прокладка бруса основания
23 332572-П29 Болт М14
24 375-3105493 Стремянка
25 375-3105031 Кронштейн передний в сборе
26 375-3105050 Кронштейн задний в сборе
27 375-3105457 Накладка стремянки
28 4320-3105862 Рукоятка лебёдки
