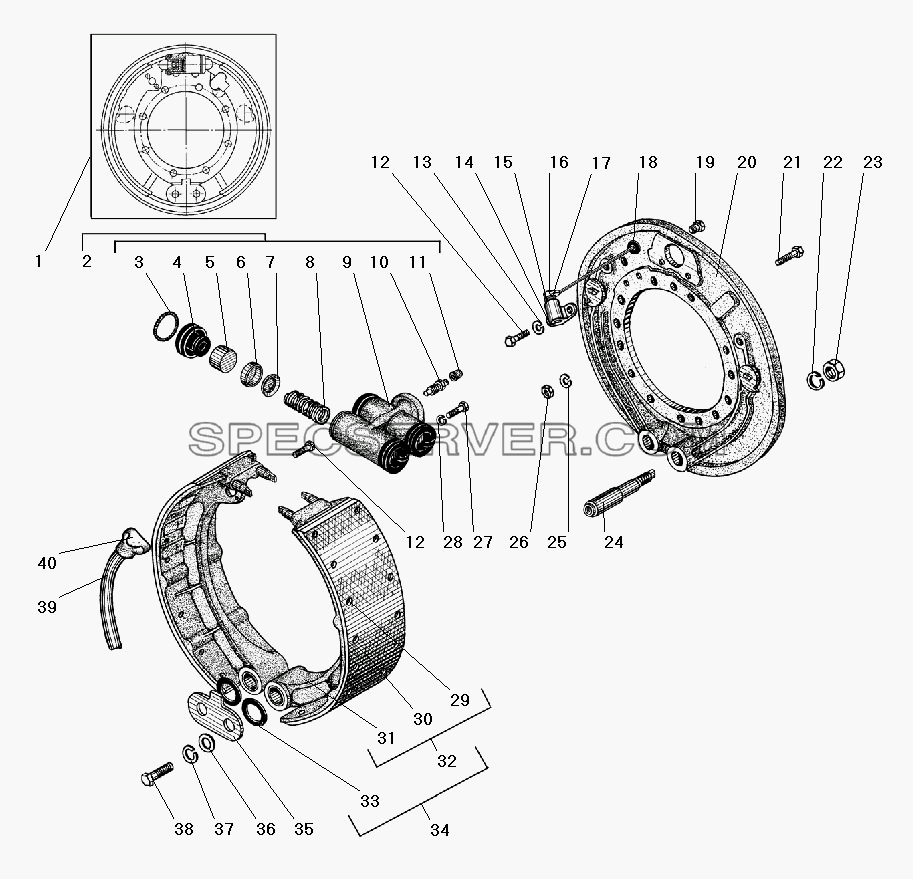

Запчасти: Рабочий тормоз для Урал-5557-40

Рабочий тормоз для Урал-5557-40 (список запасных частей)

Рабочий тормоз для Урал-5557-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 55571-3501010-20 Тормоз в сборе
2 375-3501030-01 Цилиндр колесный в сборе
3 375-3501167-01 Пружина
4 375-3501058-Б Колпак защитный колесного цилиндра
5 375-3501050-02 Поршень колесного цилиндра в сборе
6 375-3501051 Манжета уплотнительная колесного цилиндра
7 375-3501052 Держатель уплотнительной манжеты
8 375-3501053-01 Пружина
9 375-3501035-Г Цилиндр колесный
10 375-3501048-Б Клапан перепускной
11 375-3501049-01 Колпачок перепускного клапана
12 201456-П29 Болт М8-6gх20
13 252135-П2 Шайба 8 пружинная
14 5557-3501146 Кронштейн
15 899 759 815 4 Втулка датчика
16 441 032 809 0 Датчик
17 830 502 068 4 Смазка датчика
18 55571Х-3501024 Втулка
19 339083-П29 Пробка
20 55571-3501012-10 Суппорт тормоза
21 5920-3204164 Болт
22 252141-П2 Шайба 20.ОТ
23 250565-П29 Гайка М20х1,5-6Н
24 55571-3501132 Ось колодки
25 252139-П2 Шайба 16
26 250561-П29 Гайка М16х1,5-6Н
27 201496-П29 Болт М10-6gх22
28 252136-П2 Шайба 10 пружинная
29 336610 Заклепка 8х12
30 55571-3501105-10 Накладка колодки фрикционная
31 55571-3501095-10 Колодка тормоза
32 55571-3501090-20 Колодка тормоза в сборе
33 028-036-46-2-2 Кольцо
34 55571-3501092 Колодка тормоза с кольцами
35 55571-3501144 Накладка осей
36 335917-П29 Шайба 12,5
37 252137-П2 Шайба 12 пружинная
38 201537-П29 Болт М12х22
39 55571-3501036 Пружина колодки стяжная
40 55571-3501089 Упор пружины

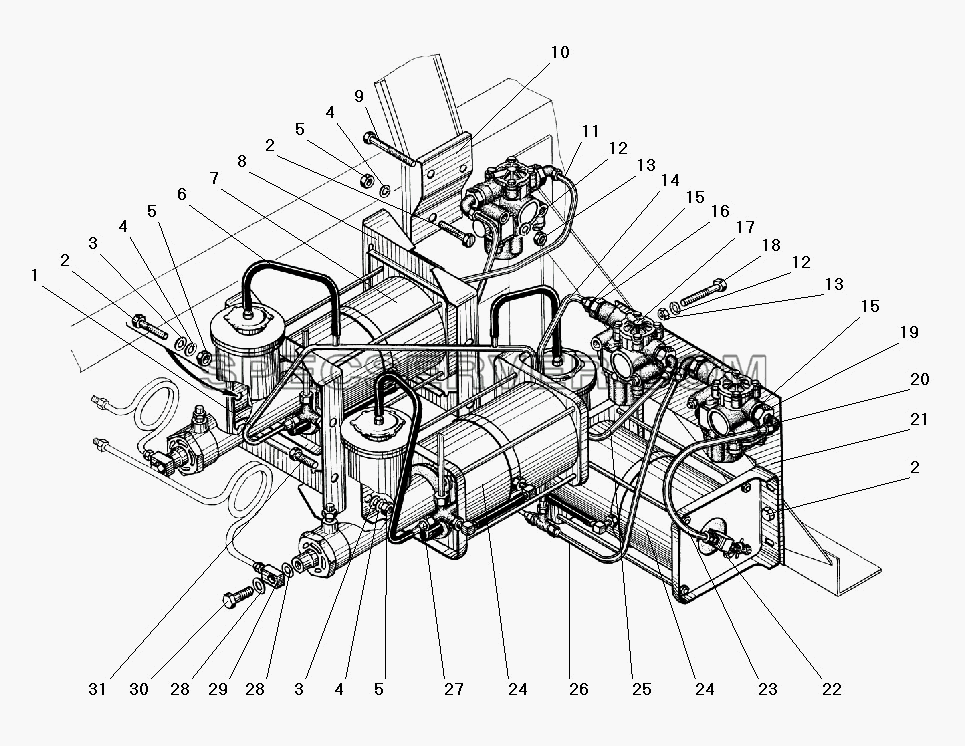

Запчасти: Установка усилителей тормозов и модуляторов для Урал-5557-40

Установка усилителей тормозов и модуляторов для Урал-5557-40 (список запасных частей)

Установка усилителей тормозов и модуляторов для Урал-5557-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5557Я-4712055 Трубка ко 2-му пневмоусилителю
2 200369-П29 Болт М12-6gх50
3 252045-П29 Шайба 12
4 252137-П2 Шайба 12 пружинная
5 250514-П29 Гайка М12-6Н
6 375-4245043-10 Шланг соединительный
7 5557Я-3510010 Усилитель тормоза пневматический
8 5557-3510095 Кронштейн усилителя
9 200273-П29 Болт М8х70 крепления крышки масляного насоса короткий
10 5557-3533035 Кронштейн модулятора
11 5557-3506607-01 Трубка от модулятора к пневмоусилителю в сборе
12 252135-П29 Шайба 8Т
13 250511-П29 Гайка М8-6Н
14 5557-3506605-01 Трубка от модулятора к тройнику в сборе
15 4320-3514023 Прокладка
16 339539 Штуцер М20х1,5-М22х1,5-К3/8"
17 472.195.0180 Модулятор АБС
18 200277-П29 Болт М8-6gх90
19 4320-3515068 Пробка
20 339046 Угольник М20х1,5 КГ3/8"
21 5557-3533035-10 Кронштейн модулятора
22 3392227 Штуцер
23 5557-3506603-01 Трубка от модулятора к пневмоусилителю в сборе
24 5557-3510011 Усилитель пневматический задний с главным тормозным цилиндром
25 5557-3506594-01 Трубка от модулятора к пневмоусилителю в сборе
26 5557-3506598-01 Трубка от модулятора к тройнику в сборе
27 5323-4712164 Трубка от бачка в сборе
28 4320-3506054 Прокладка
29 4320-3506002 Муфта соединительная
30 51-3506012 Болт соединительный
31 201541-П29 Болт М12-6gх32

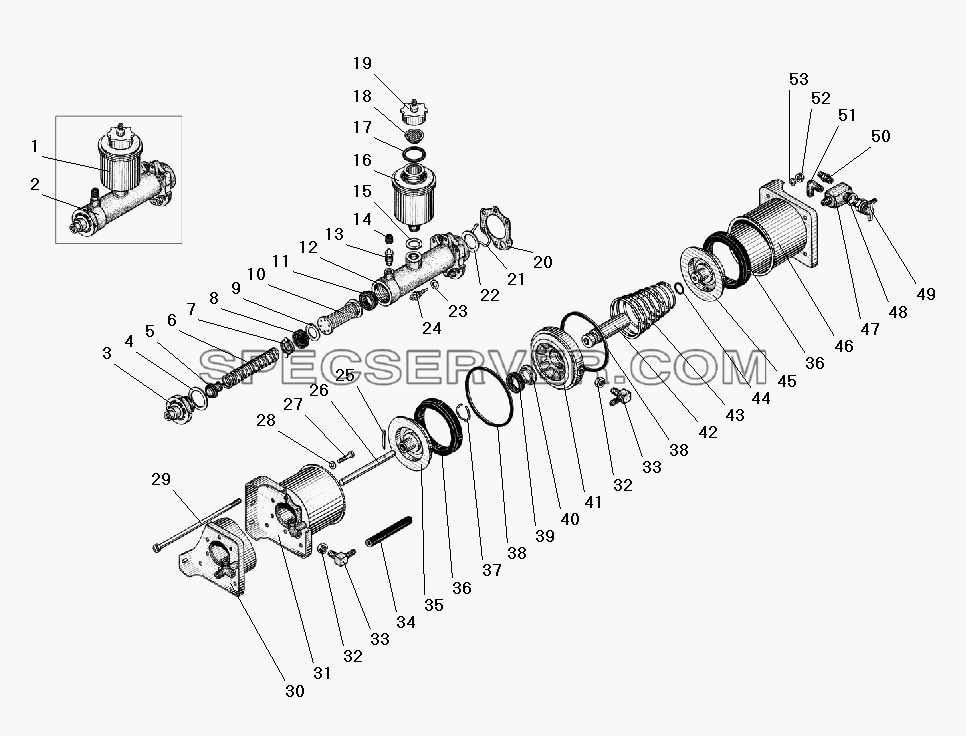

Запчасти: Пневматический усилитель с главным тормозным цилиндром для Урал-5557-40

Пневматический усилитель с главным тормозным цилиндром для Урал-5557-40 (список запасных частей)

Пневматический усилитель с главным тормозным цилиндром для Урал-5557-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-3505082-Б2 Бачок с сеткой в сборе
2 4320-3505010 Цилиндр тормозов главный в сборе
3 375-3505013-Б Пробка главного цилиндра
4 375-3505103 Кольцо уплотнительное
5 375-3505020 Клапан главного цилиндра в сборе
6 375-3505031-В Пружина главного цилиндра
7 375-3505032-Б Держатель пружины
8 375-3505035-01 Манжета уплотнительная поршня главного цилиндра внутренняя
9 375-3505042-Б Шайба поршня главного цилиндра
10 375-3505029 Поршень главного цилиндра
11 375-3505033-01 Манжета наружная
12 4320-3505015-01 Цилиндр главный
13 375-3501048-Б Клапан перепускной
14 375-3501049-01 Колпачок перепускного клапана
15 375-3524004 Прокладка уплотнительная
16 375-3505085 Бачок с крышкой в сборе
17 375-3505094 Кольцо уплотнительное
18 375-3505050 Сетка бачка в сборе
19 375-3505074-01 Пробка бачка
20 4320-3505018-01 Прокладка
21 375-3505051 Кольцо стопорное
22 375-3505048 Шайба поршня упорная
23 335903 Прокладка
24 ВК503-3710110 Выключатель сигнализации неисправности тормозной системы
25 258041-П29 Шплинт 3,2х32
26 375-3510037-10 Толкатель
27 201457-П29 Болт М8-6gх22
28 252038-П29 Шайба 8,5
29 4320-3510063 Стяжка в сборе
30 4320-3510012 Пневмоцилиндр передний первый в сборе
31 4320-3510013 Пневмоцилиндр передний второй в сборе
32 334624-П29 Гайка М14х1,5
33 375-3510006 Угольник проставки
34 375-3510058-Б Шланг
35 4320-3510066 Поршень передний
36 4320-3510060 Манжета в сборе
37 4320-3510047 Кольцо пружинное
38 130-135-25-2-2 Кольцо
39 353-3401022-01 Манжета пневматически усилителя тормозов в сборе
40 375-3510042 Кольцо опорное
41 375-3510039-10 Проставка усилителя
42 4320-3510052 Шток
43 375-3510041-01 Пружина возвратная
44 377-6105160 Кольцо уплотнительное
45 4320-3510067 Поршень задний
46 4320-3510015 Пневмоцилиндр задний в сборе
47 339824 Тройник М22х1,5 К3/8"
48 4320-3514023 Прокладка
49 100-3515310-01 Клапан контрольного вывода
50 339227 Штуцер
51 339046 Угольник М20х1,5 КГ3/8"
52 250510-П29 Гайка М8-6Н
53 252135-П2 Шайба 8 пружинная

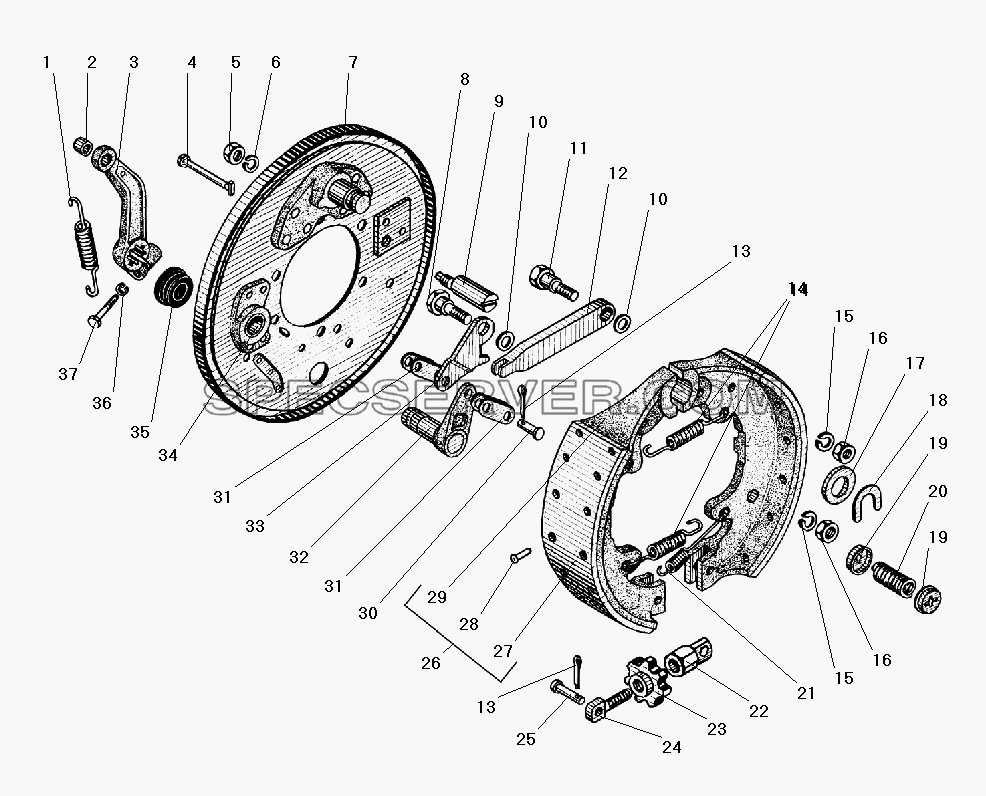

Стояночный тормоз для Урал-5557-40 (список запасных частей)

Стояночный тормоз для Урал-5557-40 (список запасных частей)

Стояночный тормоз для Урал-5557-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-1602119 Пружина
2 375-3508022 Втулка рычага
3 4320-3507135 Рычаг регулировочный в сборе
4 4320-3507167 Стержень
5 250515-П29 Гайка М12х1,25-6Н
6 252137-П2 Шайба 12 пружинная
7 4320-3507005-01 Щит тормоза с осью в сборе
8 4320-3507160 Ось
9 4320-3507172 Эксцентрик
10 252006-П29 Шайба 10
11 4320-3507161 Ось штанги
12 4320-3507162 Штанга
13 258039-П29 Шплинт 3,2х20
14 5323-3507047 Пружина стяжная
15 252136-П2 Шайба 10 пружинная
16 250512-П29 Гайка М10
17 252020-П29 Шайба 22
18 14-0283 Скоба оси
19 4320-3507168 Чашка верхняя
20 4320-3507166 Пружина
21 4320-3507047 Пружина стяжная нижняя
22 4320-3507156-10 Корпус
23 4320-3507164-10 Звездочка
24 4320-3507163-10 Винт
25 260087-П52 Палец 12х35
26 4320-3507015-01 Колодка тормоза в сборе
27 375-3507020-02 Накладка фрикционная
28 255923 Заклепка 5х12
29 4320-3507019-01 Колодка
30 260054-П52 Палец 10х20
31 4320-3507165 Серьга
32 4320-3507140 Валик с рычагом
33 4320-3507159 Рычаг разжимной
34 375-3507126-10 Втулка разжимного кулака ручного тормоза
35 4320-3507174 Заглушка
36 252135-П2 Шайба 8 пружинная
37 200263-П29 Болт М8-6gх35
Привод стояночного тормоза и управление краном торможения прицепа для Урал-5557-40 (список запасных частей)

Привод стояночного тормоза и управление краном торможения прицепа для Урал-5557-40 (список запасных частей)

Привод стояночного тормоза и управление краном торможения прицепа для Урал-5557-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-3508069 Рычаг промежуточного вала
2 201499-П29 Болт М10-6gх30
3 252136-П2 Шайба 10 пружинная
4 250512-П29 Гайка М10
5 375-3508059 Втулка оси рычага
6 338062 Шпонка 22х9,5 сегментная
7 4320-3508155 Рычаг промежуточного вала в сборе
8 4320Я2-3508034 Тяга стояночного тормоза в сборе
9 375-3508022 Втулка рычага
10 375-3508031-10 Ось собачки
11 4320-3508030 Собачка рычага
12 200317-П29 Болт М10-6gх45 стяжной
13 258011-П29 Шплинт 2х10
14 4320-3508015 Рычаг тормоза верхний в сборе
15 252135-П2 Шайба 8 пружинная
16 250510-П29 Гайка М8-6Н
17 4320-3508060-01 Кронштейн в сборе
18 201455-П29 Болт М8-6gх18
19 252005-П29 Шайба 8
20 4320-3508063 Кронштейн
21 4320-3508107-01 Фланец
22 4320-1602066 Втулка вала педали сцепления
23 252156-П2 Шайба 10 пружинная
24 252006-П29 Шайба 10
25 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза
26 4320-3508016 Рычаг тормоза нижний в сборе
27 200263-П29 Болт М8-6gх35
28 4320-3508058-01 Вал рычага
29 201497-П29 Болт М10-6gх25
30 4320-3508056 Собачка рычага ручного тормоза
31 4320-3508092 Рычаг стояночного тормоза в сборе
32 260057-П52 Палец 10х28
33 375-3508045 Вилка тяги
34 258039-П29 Шплинт 3,2х20
35 375-3508032-10 Кронштейн промежуточного вала в сборе
36 250515-П29 Гайка М12х1,25-6Н
37 258052-П29 Шплинт 4х20
38 5557-3508076 Пружина
39 4320-3507047 Пружина стяжная нижняя
40 260012-П52 Палец 6х20
41 252004-П29 Шайба 6
42 258012-П29 Шплинт 2х12
43 5557-3508088 Скоба
44 4322-3508075 Тяга привода крана управления
45 339640-П52 Палец 10х28
46 375-3508084 Тяга привода стояночного тормоза в сборе
47 375-3508074-01 Рычаг стояночного тормоза
48 293508-П29 Шайба
49 258054-П29 Шплинт 4х32
50 4320-3508042 Тяга стояночного тормоза
51 201501-П29 Болт М10-6gх35

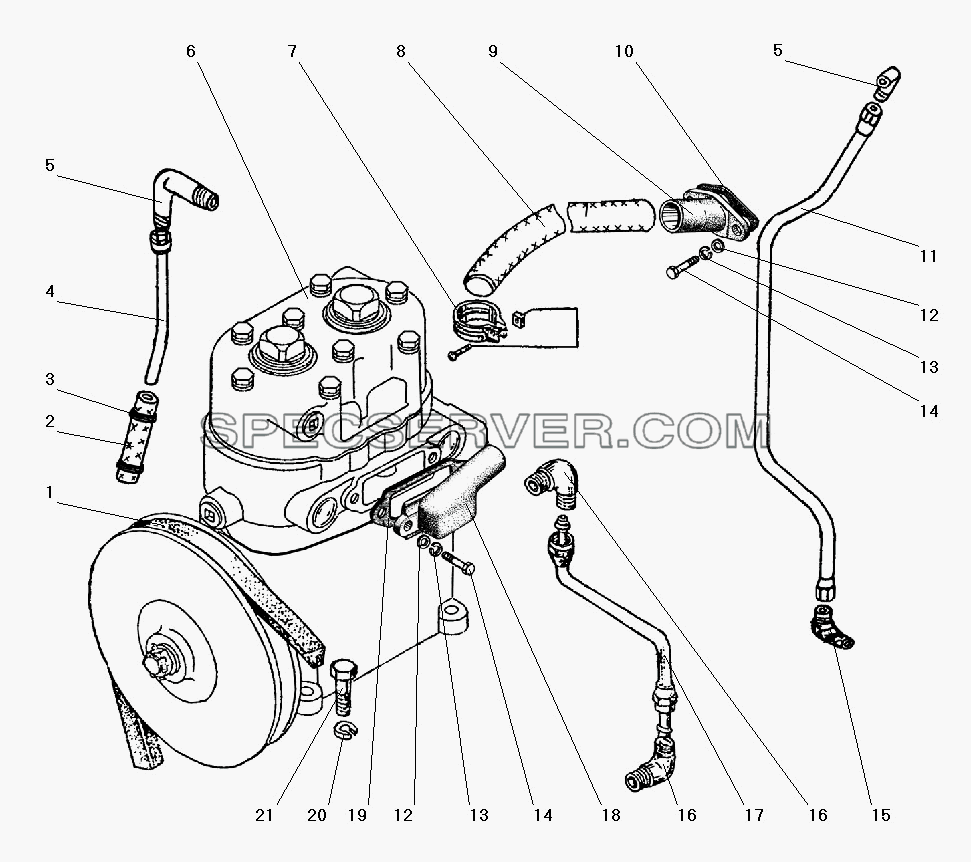

Установка компрессора для Урал-5557-40 (список запасных частей)

Установка компрессора для Урал-5557-40 (список запасных частей)

Установка компрессора для Урал-5557-40 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 238НБ-1307170 Ремень II-14х10-937
2 4320-1015598 Шланг перепускной
3 00.78-00 Хомут червячный
4 4320Я-1303062 Труба компрессора отводящая
5 339046 Угольник М20х1,5 КГ3/8"
6 4320-3509009 Компрессор в сборе
7 4320-1015217 Хомут в сборе
8 4320Я3-3509276-10 Рукав-деталь 25-35-270-0,3(3)
9 4320Я-3509277 Патрубок воздухоподводящий
10 4320Я-3509281 Прокладка
11 4320Я-1303060 Труба компрессора подводящая
12 252005-П29 Шайба 8
13 252135-П2 Шайба 8 пружинная
14 201457-П29 Болт М8-6gх22
15 4320Я-1303098 Угольник
16 339843 Угольник
17 63621-3509260 Трубка маслоподводящая к компрессору
18 4320Я-3509275 Патрубок впускной компрессора
19 4320Я-3509282 Прокладка
20 252136-П2 Шайба 10 пружинная
21 201499-П29 Болт М10-6gх30
