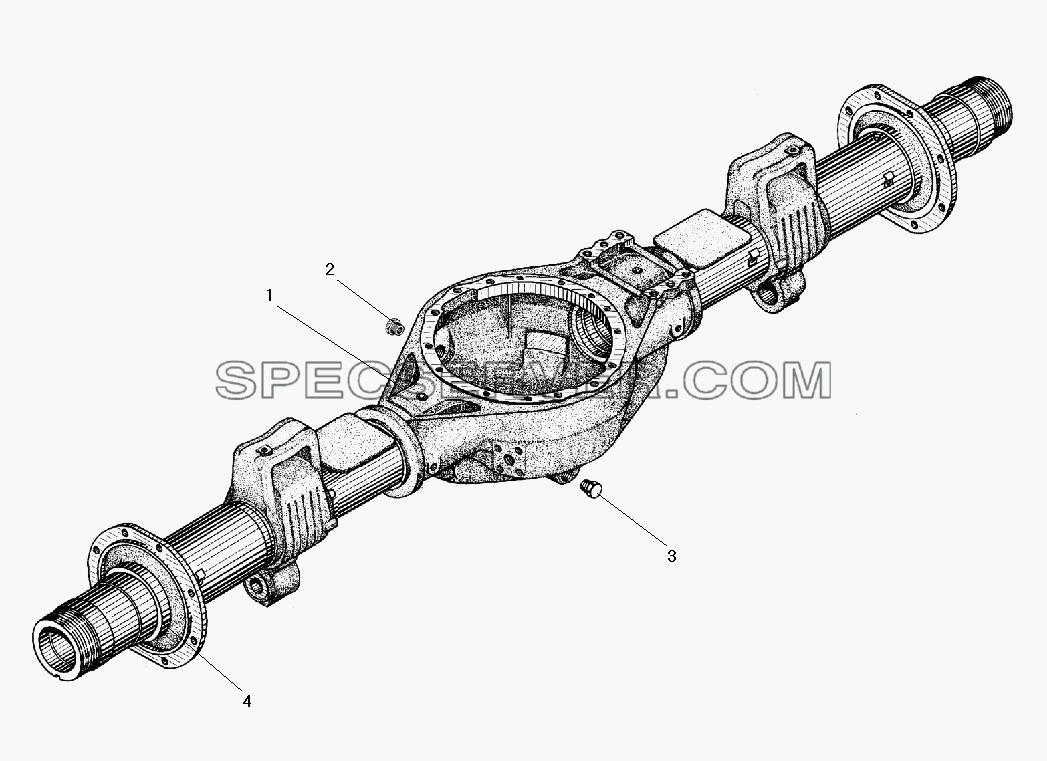

Запчасти: Картер заднего (среднего) моста для Урал-5557-40
Картер заднего (среднего) моста для Урал-5557-40 (список запасных частей)
Таблица запасных частей

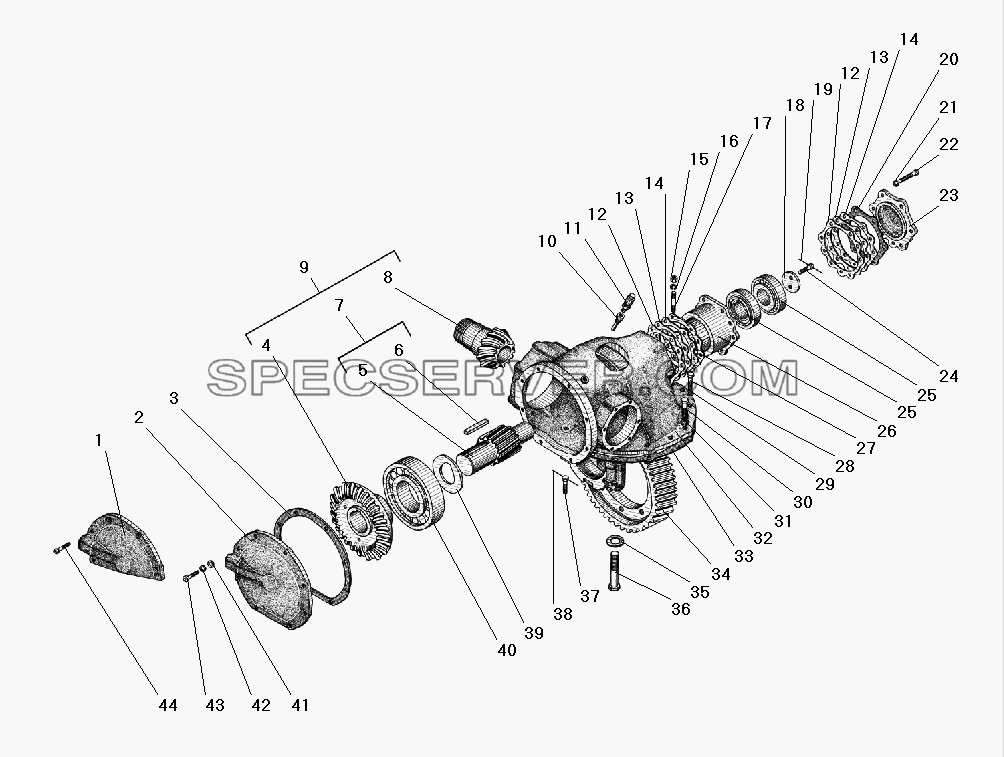

Запчасти: Редуктор главной передачи для Урал-5557-40
Редуктор главной передачи для Урал-5557-40 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
55571-2302145 |
Крышка картера в сборе |
2 |
|
55571-2402145 |
Крышка картера в сборе |
3 |
|
636106-2402146 |
Прокладка крышки |
4 |
|
375-2402061-Б |
Шестерня ведомая коническая |
5 |
|
4320-2402110-10 |
Шестерня ведущая цилиндрическая |
6 |
|
375-2402108 |
Шпонка призматическая 77х10 |
7 |
|
4320-2402105-10 |
Шестерня в сборе |
8 |
|
4320-2402017 |
Шестерня ведущая коническая |
9 |
|
4320-2402009-10 |
Шестерни редуктора (комплект) |
10 |
|
375-4245072 |
Трубка с пробкой в сборе |
11 |
|
298430 |
Сапун |
12 |
|
375-2402126 |
Прокладка регулировочная толщиной 0,22мм |
13 |
|
375-2402127 |
Прокладка регулировочная толщиной 0,1мм |
14 |
|
375-2402128 |
Прокладка регулировочная толщиной 0,05мм |
15 |
|
250559-П29 |
Гайка М14х1,5-6Н |
16 |
|
252138-П2 |
Шайба 14 пружинная |
17 |
|
333581-П29 |
Шпилька М14х1,5 |
18 |
|
375-2402109-10 |
Шайба прижимная |
19 |
|
258280 |
Шплинт 1,6х150 |
20 |
|
375-2402043 |
Прокладка крышки стакана |
21 |
|
252137-П2 |
Шайба 12 пружинная |
22 |
|
331970-П29 |
Болт М12х40 |
23 |
|
375-2402135 |
Крышка стакана подшипников |
24 |
|
331950-П29 |
Болт М12х30 |
25 |
|
7310А |
Подшипник роликовый конический |
26 |
|
375-2402124 |
Стакан подшипников ведущей цилиндрической шестерни |
27 |
|
4320-2402129 |
Прокладка стакана подшипника |
28 |
|
55571-2402066 |
Болт М16х1,5х34 |
29 |
|
252139-П2 |
Шайба 16 |
30 |
|
332762-П29 |
Болт М18х1,5х36 |
31 |
|
252140-П2 |
Шайба 18.ОТ |
32 |
|
55571-2402015 |
Картер редуктора в сборе |
33 |
|
55571-2402142 |
Прокладка картера |
34 |
|
4320-2402120 |
Шестерня ведомая цилиндрическая |
35 |
|
375-2402047-11 |
Шайба |
36 |
|
332905 |
Болт М20х100 |
37 |
|
55571-2402067 |
Болт М16х1,5х34 |
38 |
|
258286 |
Шплинт 1,6х300 |
39 |
|
375-2402065 |
Шайба опорная подшипника |
40 |
|
12318КМ |
Подшипник роликовый цилиндрический ведомой конической шестерни главной передачи |
41 |
|
252006-П29 |
Шайба 10 |
42 |
|
252136-П2 |
Шайба 10 пружинная |
43 |
|
331504-П29 |
Болт М10х30 |
44 |
|
221720-П29 |
Винт М10-6gх22 |

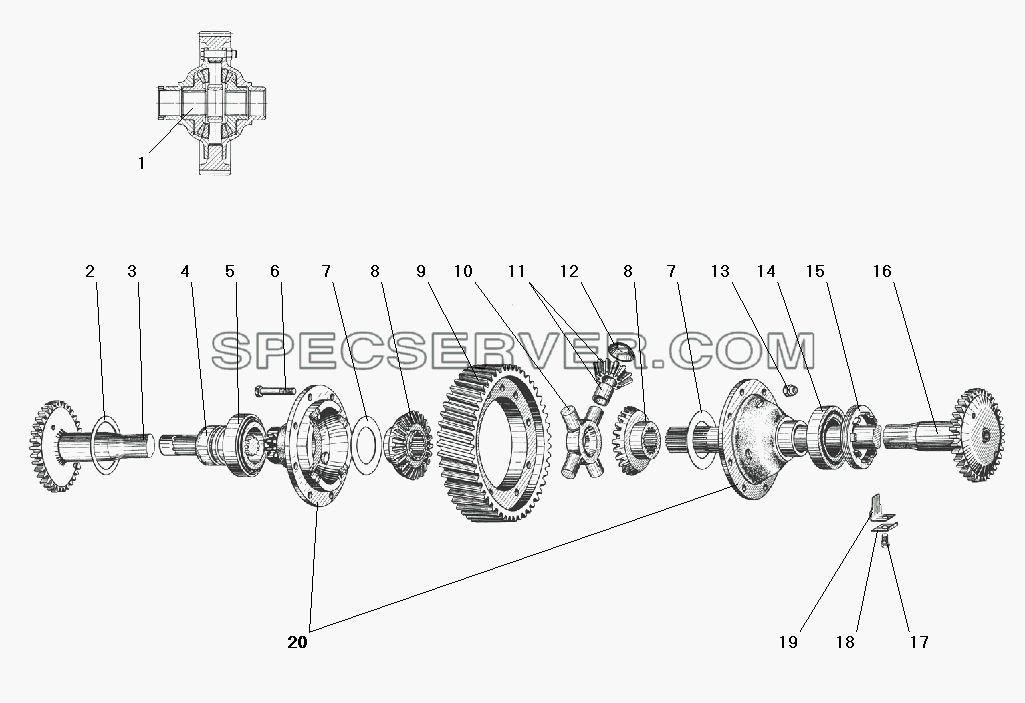

Запчасти: Дифференциал и полуоси среднего и заднего моста для Урал-5557-40
Дифференциал и полуоси среднего и заднего моста для Урал-5557-40 (список запасных частей)
Таблица запасных частей

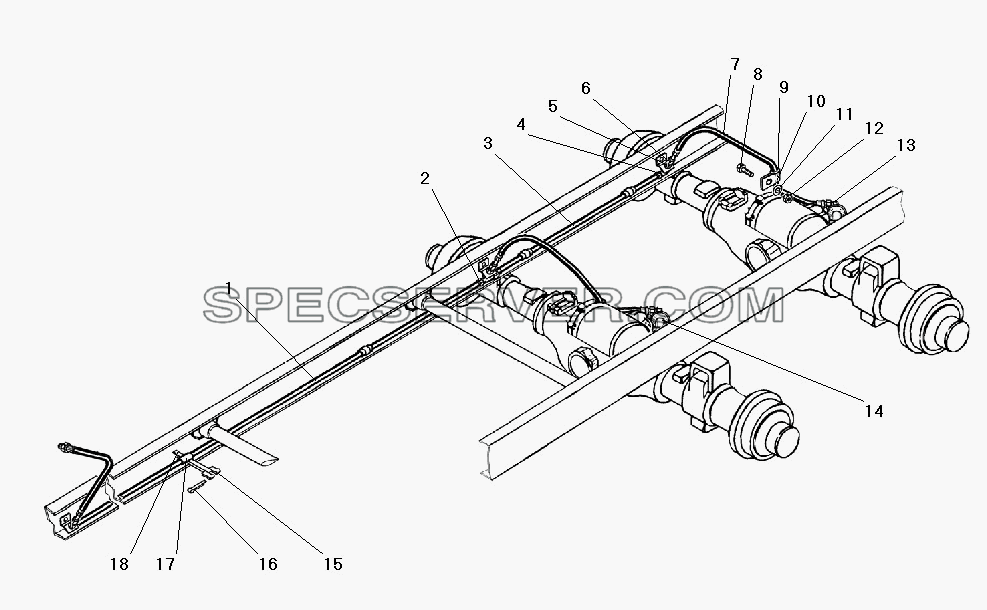

Запчасти: Привод блокировки межколесных дифференциалов для Урал-5557-40
Привод блокировки межколесных дифференциалов для Урал-5557-40 (список запасных частей)
Таблица запасных частей

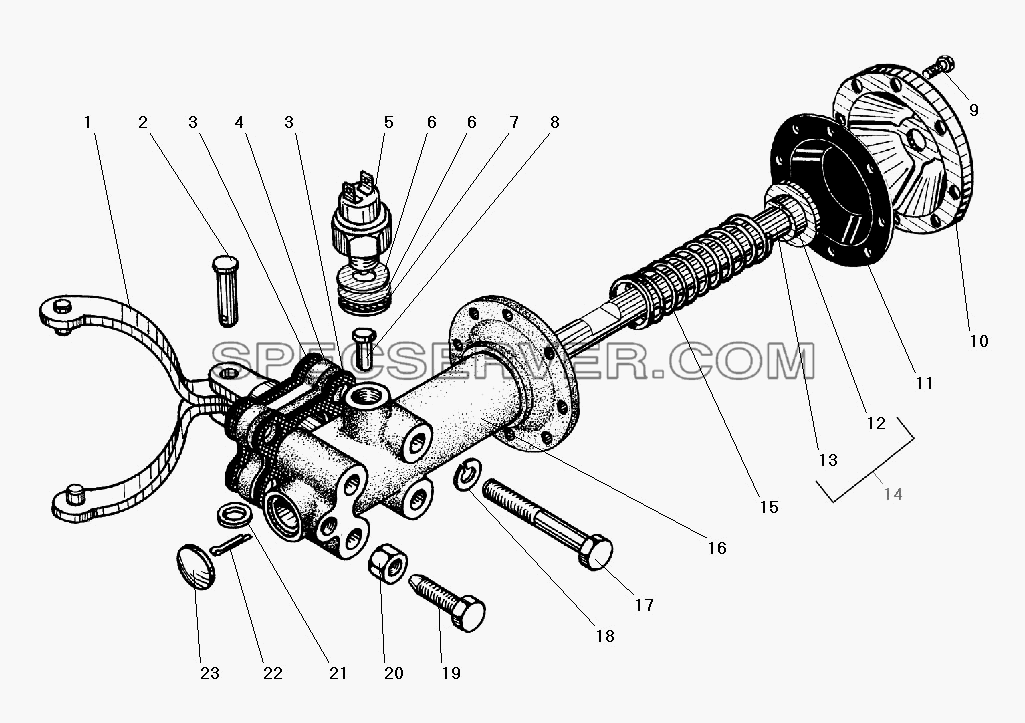

Механизм включения блокировки дифференциала для Урал-5557-40 (список запасных частей)
Механизм включения блокировки дифференциала для Урал-5557-40 (список запасных частей)
Таблица запасных частей

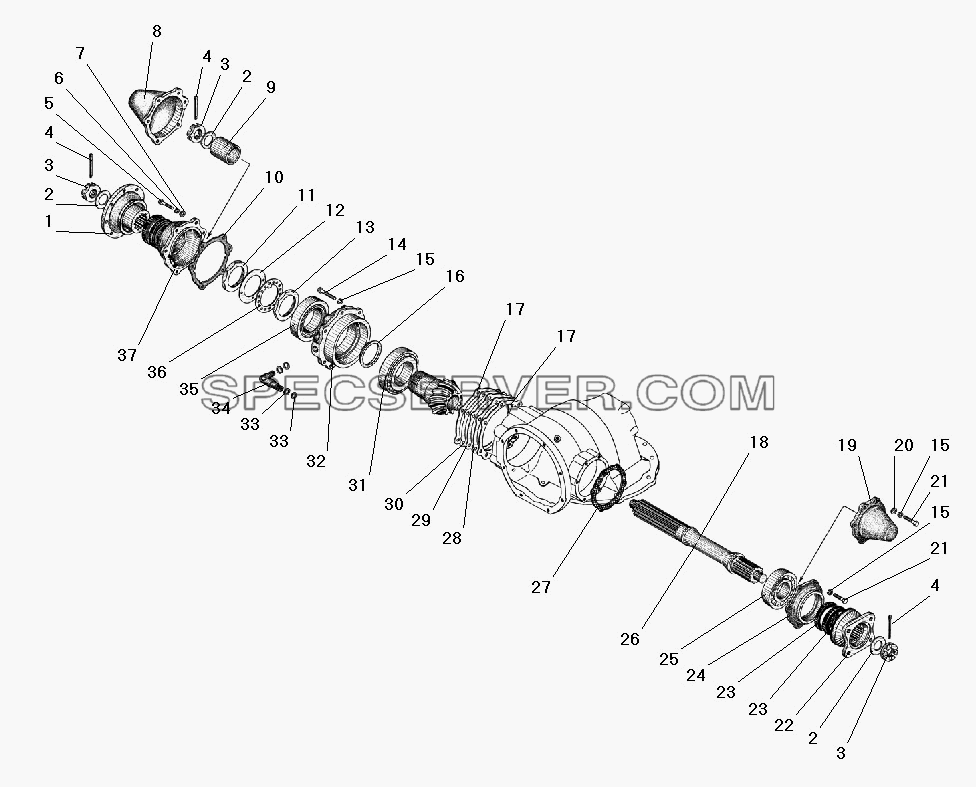

Проходной вал редуктора главной передачи для Урал-5557-40 (список запасных частей)
Проходной вал редуктора главной передачи для Урал-5557-40 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
375-1802079 |
Фланец передний в сборе |
2 |
|
336432 |
Шайба 31 |
3 |
|
335033 |
Гайка М30х1,5 |
4 |
|
258084 |
Шплинт 6,3х45 |
5 |
|
201459-П29 |
Болт М8-6gх28 |
6 |
|
252135-П2 |
Шайба 8 пружинная |
7 |
|
252005-П29 |
Шайба 8 |
8 |
|
4320-2302051-10 |
Крышка передних подшипников |
9 |
|
375-2302042 |
Втулка распорная |
10 |
|
4320-2402038-10 |
Прокладка крышки |
11 |
|
4320-2502077 |
Гайка регулировочная |
12 |
|
4320-2502078 |
Шайба отгибная |
13 |
|
4320-2502075 |
Гайка в сборе |
14 |
|
331970-П29 |
Болт М12х40 |
14 |
|
4320-2502053-01 |
Шайба регулировочная |
15 |
|
252137-П2 |
Шайба 12 пружинная |
15 |
|
4320-2502090 |
Шайба регулировочная |
16 |
|
4320-2502055-01 |
Шайба регулировочная толщиной, 14,05 |
16 |
|
4320-2502056-01 |
Шайба регулировочная толщиной, 14,10 |
16 |
|
4320-2502057-01 |
Шайба регулировочная толщиной, 14,15 |
16 |
|
4320-2502058-01 |
Шайба регулировочная толщиной, 14,20 |
16 |
|
4320-2502059-01 |
Шайба регулировочная толщиной, 14,25 |
16 |
|
4320-2502065-01 |
Шайба регулировочная толщиной, 14,30 |
16 |
|
4320-2502066-01 |
Шайба регулировочная толщиной, 14,35 |
16 |
|
4320-2502069-01 |
Шайба регулировочная толщиной, 14,40 |
16 |
|
4320-2502074-01 |
Шайба регулировочная толщиной, 14,45 |
16 |
|
4320-2502080 |
Шайба регулировочная толщиной, 14,50 |
16 |
|
4320-2502081 |
Шайба регулировочная толщиной, 14,55 |
16 |
|
4320-2502082 |
Шайба регулировочная толщиной, 14,60 |
16 |
|
4320-2502083 |
Шайба регулировочная толщиной, 14,65 |
16 |
|
4320-2502084 |
Шайба регулировочная толщиной, 14,70 |
16 |
|
4320-2502085 |
Шайба регулировочная толщиной, 14,75 |
16 |
|
4320-2502086 |
Шайба регулировочная толщиной, 14,80 |
16 |
|
4320-2502087 |
Шайба регулировочная толщиной, 14,85 |
16 |
|
4320-2502088 |
Шайба регулировочная толщиной, 14,90 |
16 |
|
4320-2502089 |
Шайба регулировочная толщиной, 14,95 |
16 |
|
4320-2502091 |
Шайба регулировочная толщиной, 15,05 |
16 |
|
4320-2502092 |
Шайба регулировочная толщиной, 15,10 |
16 |
|
4320-2502093 |
Шайба регулировочная толщиной, 15,15 |
16 |
|
4320-2502094 |
Шайба регулировочная толщиной, 15,20 |
16 |
|
4320-2502095 |
Шайба регулировочная толщиной, 15,25 |
16 |
|
4320-2502096 |
Шайба регулировочная толщиной, 15,30 |
16 |
|
4320-2502097 |
Шайба регулировочная толщиной, 15,35 |
16 |
|
4320-2502098 |
Шайба регулировочная толщиной, 15,40 |
17 |
|
375-2402038-01 |
Прокладка |
18 |
|
4320-2502022 |
Вал проходной редуктора |
19 |
|
375-2402048-А |
Крышка заднего подшипника |
20 |
|
252007-П29 |
Шайба 12 |
21 |
|
331969-П29 |
Болт М12х32 |
22 |
|
375-1802264-Б |
Фланец привода переднего моста в сборе |
23 |
|
2.1-70х92-1 |
Манжета в сборе |
24 |
|
4320-2502048 |
Крышка заднего подшипника |
25 |
|
12311К1М |
Подшипник роликовый цилиндрический вала ведущей шестерни главной передачи |
26 |
|
4320-2402040 |
Вал ведущей шестерни |
27 |
|
375-2402039 |
Прокладка крышки заднего подшипника |
28 |
|
4320-2402036 |
Прокладка регулировочная переднего подшипника толщиной 0,05 мм |
29 |
|
4320-2402035 |
Прокладка регулировочная переднего подшипника толщиной 0,1 мм |
30 |
|
4320-2402034 |
Прокладка регулировочная толщиной 0,22 мм |
31 |
|
7516А |
Подшипник роликовый конический ведущей конической шестерни |
32 |
|
4320-2402049-10 |
Стакан подшипников |
33 |
|
018-022-25-2-2 |
Кольцо уплотнительное |
34 |
|
4320-2402147 |
Штуцер маслоподводящий |
35 |
|
6-7515А |
Подшипник роликовый конический дифференциала и вала ведущей шестерни главной передачи |
36 |
|
4320-2502079 |
Шайба стопорная |
37 |
|
4320-2402051-11 |
Крышка передних подшипников |
| |
