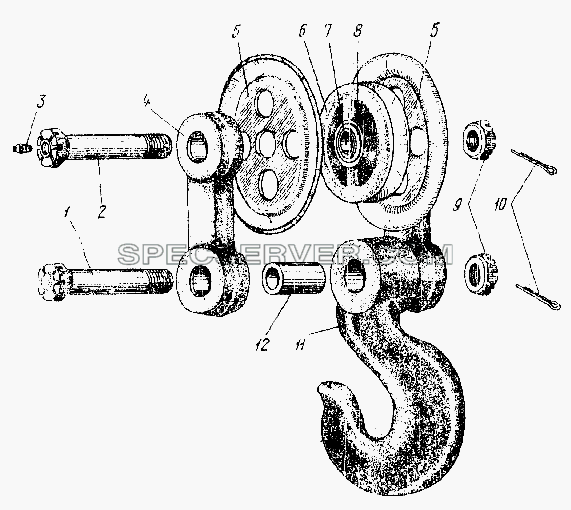

Запчасти: Блок лебедки для Урал-4320
Блок лебедки для Урал-4320 (список запасных частей)
Таблица запасных частей

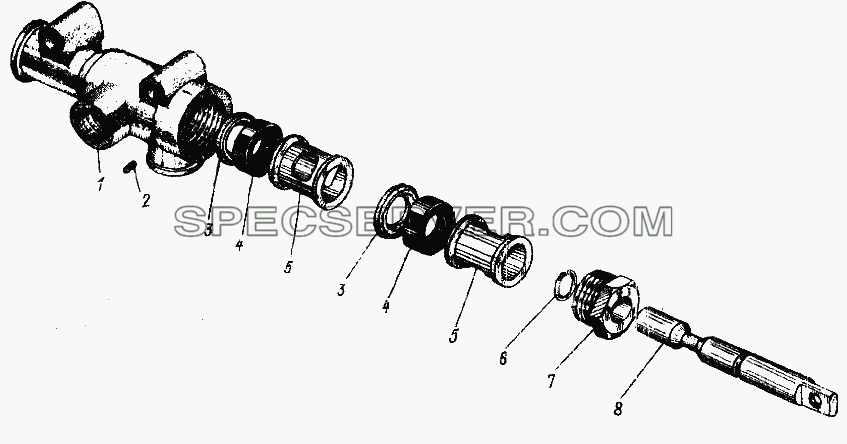

Запчасти: Кран управления давлением для Урал-4320
Кран управления давлением для Урал-4320 (список запасных частей)
Таблица запасных частей

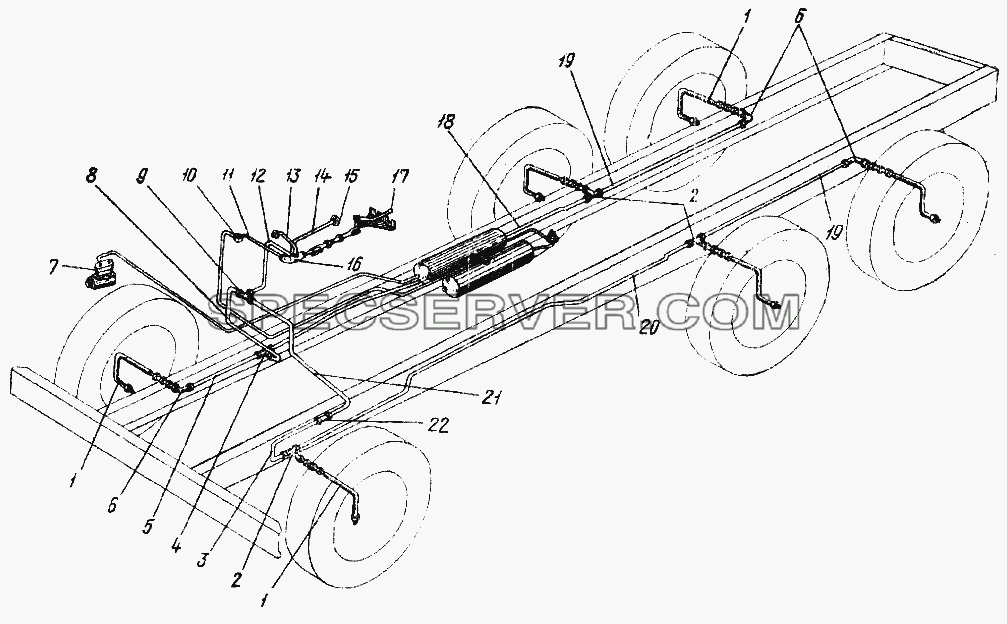

Запчасти: Система регулирования давления воздуха в шинах для Урал-4320
Система регулирования давления воздуха в шинах для Урал-4320 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
200265-П29 |
Болт М8-6gх40 |
- |
|
201454-П29 |
Болт М8-6gх16 |
- |
|
201500-П29 |
Болт М10 |
- |
|
220104-П29 |
Винт М6-6gх14 |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250510-П29 |
Гайка М8-6Н |
- |
|
250512-П29 |
Гайка М10 |
- |
|
250636-П29 |
Гайка М16х1,5-6Н |
- |
|
252004-П29 |
Шайба 6 |
- |
|
252007-П29 |
Шайба 12 |
- |
|
252134-П9 |
Шайба пружинная 6 |
- |
|
252135-П9 |
Шайба пружинная 8 |
- |
|
252135-П9 |
Шайба пружинная 8 |
- |
|
252136-П9 |
Шайба пружинная 10 |
- |
|
258011-П29 |
Шплинт 2х10 |
- |
|
258041-П29 |
Шплинт 3,2х32 |
- |
|
260012-П52 |
Палец 6х20 |
- |
|
260089-П52 |
Палец 12х40 |
- |
|
339039 |
Угольник М16х1,5 К3/8" |
- |
|
339177-П29 |
Штуцер М10х1 М10х0,75 |
- |
|
339236 |
Тройник М16х1,5-М10х1-К3/8" |
- |
|
339262-П29 |
Скоба |
- |
|
339442-П29 |
Штуцер М16х1,5 К3/8" |
- |
|
375-4222017 |
Пружина рычага нажимная |
- |
|
375-4222025-10 |
Кронштейн крепления крана |
- |
|
375-4225028 |
Кольцо уплотнительное |
- |
|
375-4225046 |
Скоба |
- |
|
4320-3122014 |
Кронштейн рычага в сборе |
- |
|
4320-3122024 |
Стержень |
- |
|
509501-П29 |
Вилка М6 |
- |
|
Н202 |
Втулка проходная |
1 |
|
375-4225075 |
Шланг гибкий в сборе |
2 |
|
339225 |
Тройник К1/4"-М14х1,5 |
3 |
|
4320-3125034 |
Трубка от переднего моста к среднему левому колесу в сборе |
4 |
|
339296 |
Тройник М14х1,5 |
5 |
|
375-4225092 |
Трубка от тройника к правому переднему колесу в сборе |
6 |
|
339040-П29 |
Угольник К1/4-М14Х1,5 |
7 |
|
5320-3509012 |
Компрессор в сборе |
8 |
|
375-4225094 |
Трубка к правым колесам в сборе |
9 |
|
339547 |
Тройник М16х1,5-М14х1,5 |
10 |
|
375-3506145 |
Крестовина разбора воздуха |
11 |
|
375Д-4225102-А |
Трубка от крестовины разбора воздуха к крану управления давлением в сборе |
12 |
|
375-4225100-10 |
Трубка к центральному тройнику в сборе |
13 |
|
375-4222022-Б |
Трубка выводная крана управления давлением в сборе |
14 |
|
4320-3125132 |
Трубка к шинному манометру в сборе |
15 |
|
МД101-3816010-У-ХЛ |
Манометр шинный (позиция 32) |
16 |
|
131-4222010 |
Кран управления давлением системы накачивания шин в сборе |
17 |
|
4320-3122012 |
Рычаг крана в сборе |
18 |
|
375-4225182 |
Трубка к переднему к среднему колесу |
19 |
|
375-4225178 |
Трубка к заднему колесу в сборе |
20 |
|
375-4225206 |
Трубка от тройника к среднему левому колесу в сборе |
21 |
|
4320-3125042 |
Трубка к левым колесам в сборе |
22 |
|
339035 |
Штуцер 14х1,5 |

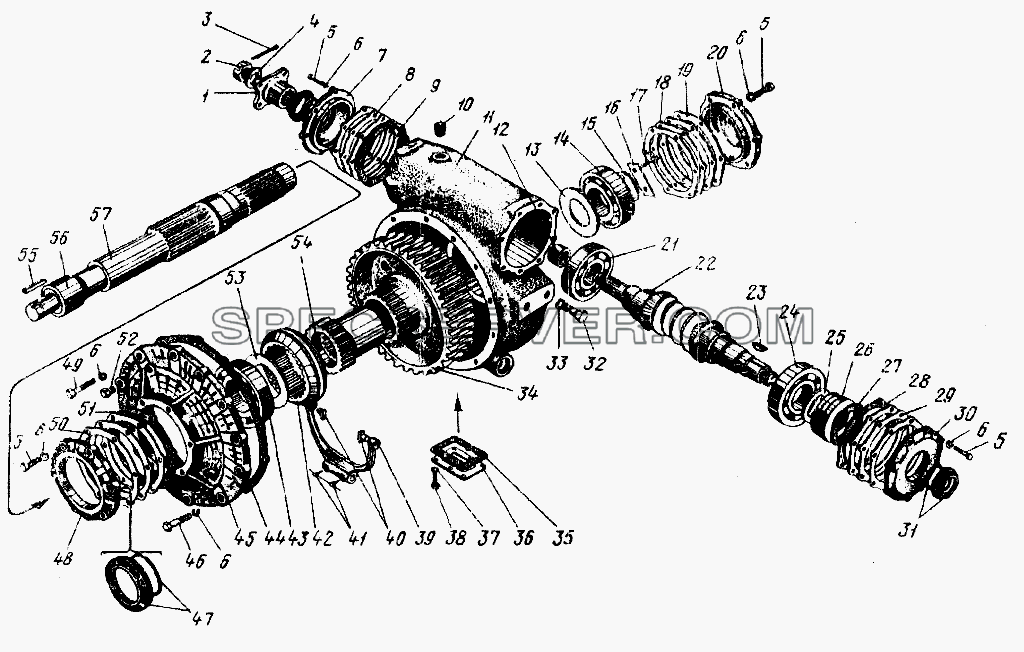

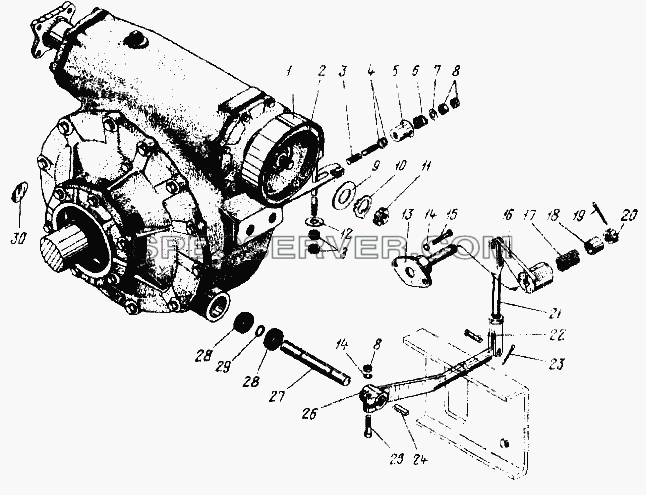

Запчасти: Редуктор лебедки для Урал-4320
Редуктор лебедки для Урал-4320 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
258224 |
Шплинт 0,8х150 |
- |
|
298430 |
Сапун |
- |
|
375-4.501083-В |
Прокладка (0,1 мм) |
- |
|
375-4501005-В |
Лебедка с редуктором в сборе |
- |
|
375-4501048-В |
Прокладка регулировочная, толщиной 0,1мм |
- |
|
375-4501053-Б |
Прокладка регулировочная, толщиной 0,1мм |
- |
|
375-4501058 |
Червяк с колесом в сборе |
- |
|
375-4501086-Б |
Прокладка регулировочная, толщиной 0,1мм |
1 |
|
375-4501079-Б |
Фланец |
2 |
|
334931-П29 |
Гайка М20х1,5 |
3 |
|
258054 |
Шплинт 4х32 |
4 |
|
252019 |
Шайба 21.01 |
5 |
|
201498-П29 |
Болт М10-6gх28 |
5 |
|
201498-П29 |
Болт М10-6gх28 |
6 |
|
252136-П9 |
Шайба пружинная 10 |
6 |
|
252136-П9 |
Шайба пружинная 10 |
6 |
|
252136-П9 |
Шайба пружинная 10 |
7 |
|
375-4501084-Б |
Крышка подшипника передняя |
8 |
|
375-4501082-В |
Прокладка регулировочная, толщиной 0,25мм |
9 |
|
375-4501081-В |
Прокладка уплотнительная |
10 |
|
339129 |
Пробка наливная К3/4" |
11 |
|
375-4501020-Б |
Картер редуктора лебедки |
12 |
|
375-4501066 |
Втулка распорная |
13 |
|
375-4501124 |
Шайба упорная |
14 |
|
7312К |
Подшипник роликовый конический |
15 |
|
375-1802056 |
Шайба подшипника |
16 |
|
339137 |
Пластина стопорная |
17 |
|
201496-П29 |
Болт М10-6gх22 |
18 |
|
375-4501047-Б |
Прокладка регулировочная, толщиной 0,25мм |
19 |
|
375-4501059 |
Прокладка уплотнительная |
20 |
|
375-4501041-Б |
Крышка подшипника правая |
21 |
|
46310 |
Подшипник шариковый радиальный однорядный |
22 |
|
375-4501060-Г |
Червяк редуктора лебедки |
23 |
|
Н-1811 |
Шпонка 7х14 сегментная |
24 |
|
312 |
Подшипник шариковый радиальный однорядный |
25 |
|
375-4501101 |
Шайба опорная |
26 |
|
8311 |
Подшипник шариковый упорный однорядный |
27 |
|
375-4501099-Б |
Прокладка упорного подшипника |
28 |
|
375-4501051 |
Прокладка уплотнительная |
29 |
|
375-4501052-В |
Прокладка (толщина 0,25 мм) |
30 |
|
375-4501046-Б |
Крышка упорного подшипника |
31 |
|
375-3401033-01 |
Сальник в сборе |
32 |
|
332760-П29 |
Болт М22х45 |
33 |
|
252142-П9 |
Шайба 22 пружинная |
34 |
|
375-1501035-01 |
Колесо червячное в сборе |
35 |
|
37.5-4501137 |
Прокладка уплотнительная |
36 |
|
375-4501136 |
Крышка картера нижняя |
37 |
|
252135-П9 |
Шайба пружинная 8 |
38 |
|
201452-П29 |
Болт М8х12 |
39 |
|
375-4503034 |
Вилка муфты |
40 |
|
376-4503011 |
Сухарь |
41 |
|
331465 |
Болт М10х1,5х20 |
42 |
|
375-4503020-01 |
Муфта скользящая |
43 |
|
7216 |
Подшипник роликовый конический |
44 |
|
375-4501043 |
Прокладка уплотнительная |
45 |
|
375-4501045-Б |
Крышка картера боковая |
46 |
|
201501-П29 |
Болт М10-6gх35 |
47 |
|
375-4501029-01 |
Манжета в сборе |
48 |
|
375-4501056 |
Крышка подшипника левая |
49 |
|
201497-П29 |
Болт М10-6gх25 |
50 |
|
375-4501078 |
Прокладка регулировочная, толщиной 0,25мм |
51 |
|
375-4501077 |
Прокладка уплотнительная |
52 |
|
262542-П29 |
Пробка контрольная К1/4" |
53 |
|
375-4501123 |
Шайба опорная |
54 |
|
375-4501021-Б |
Муфта неподвижная |
55 |
|
338106 |
Шпонка 10х8 призматическая |
56 |
|
375-4501139 |
Втулка распорная |
57 |
|
375-4501034 |
Вал барабана лебедки |
| | |
