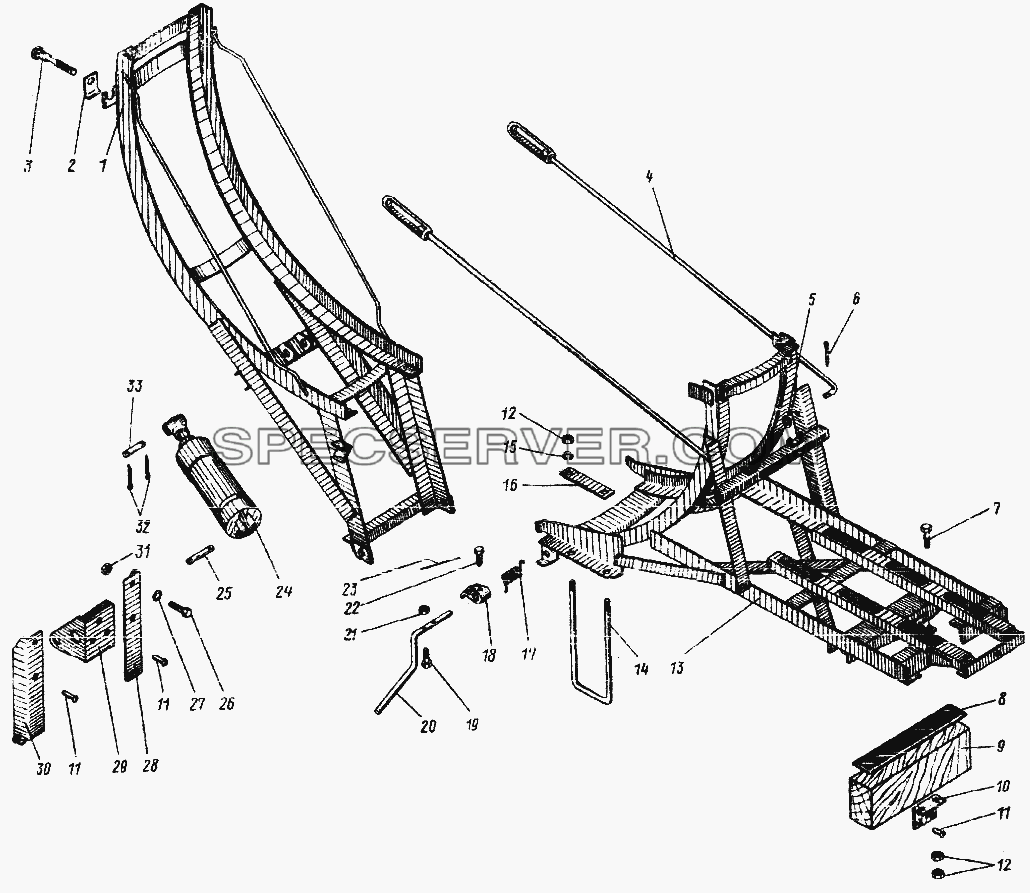

Запчасти: Держатель запасного колеса автомобиля Урал-4320 для Урал-4320

Держатель запасного колеса автомобиля Урал-4320 для Урал-4320 (список запасных частей)

Держатель запасного колеса автомобиля Урал-4320 для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 377С-3105065 Кронштейн откидной с подножкой в сборе
- 4320-3105010 Держатель запасного колеса в сборе
- 4320-3105470 Основание держателя с защелкой в сборе
- 4420-3105010 Держатель запасного колеса в сборе
- 4420-3105470 Основание держателя с защелкой в сборе
1 375-3105065 Кронштейн откидной в сборе
2 375-3105013-10 Скоба стяжки
3 332692-П29 Болт М16х150
4 4320-3105460 Стяжка
5 252016-П29 Шайба 14
6 258052-П29 Шплинт 4х20
7 200367-П29 Болт М12-6gх45
8 375-3105489 Прокладка бруса основания
9 375-3105164-10 Брус основания
10 375-3105162 Угольник поперечины в сборе
11 256903 Заклепка 34Х38.01
11 256903 Заклепка 34Х38.01
12 250514-П29 Гайка М12-6Н
13 4320-3105020 Основание держателя в сборе
14 375-3105493 Стремянка
15 252137-П9 Шайба пружинная 12
16 375-3105457 Накладка стремянки
17 375-3105087 Пружина защелки
18 375-3105085 Защелка откидного кронштейна
19 201460-П29 Болт М8-6gх30
20 375-3105084 Рукоятка защелки
21 250510-П29 Гайка М8-6Н
22 330998-П18 Болт М8Х17 стопорный
23 258223 Шплинт 0,8Х125
24 4320-3108090 Подъемник запасного колеса гидравлический в сборе
25 375Т-3105532 Ось откидного кронштейна
26 201587-П29 Болт М14-6gх35
27 252138-П9 Шайба пружинная 14
28 375-3105031 Кронштейн передний в сборе
29 375-3105112 Скоба гидроподъемника в сборе
30 375-3105050 Кронштейн задний в сборе
31 250558-П29 Гайка М14-6Н
32 258068-П29 Шплинт 5х35
33 375Т-3105527 Ось гидроподъемника

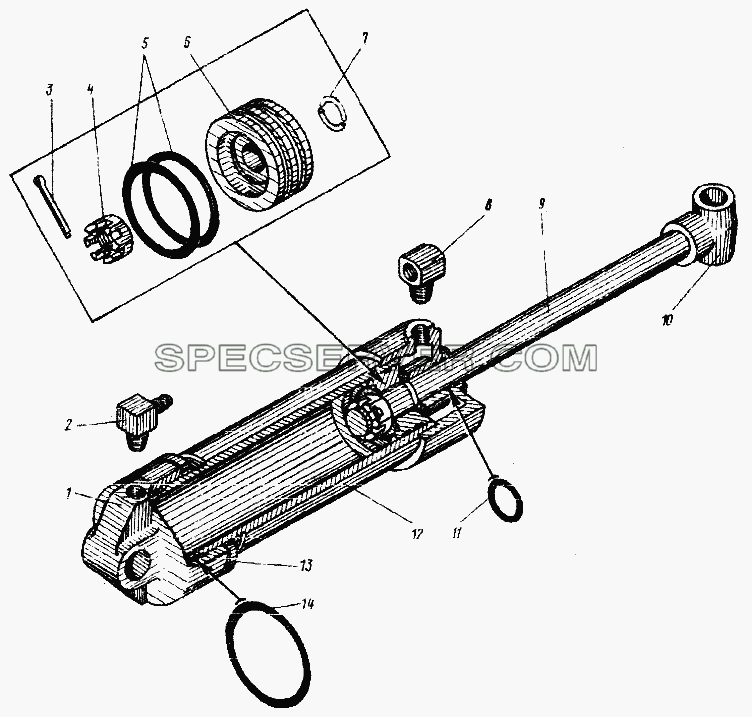

Запчасти: Подъемник гидравлический запасного колеса для Урал-4320

Подъемник гидравлический запасного колеса для Урал-4320 (список запасных частей)

Подъемник гидравлический запасного колеса для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 4320-3108095 Шток гидроподъемника с поршнем в сборе
1 4320-3108120 Наконечник цилиндра
2 4320-3108663 Угольник
3 258053 Шплинт 4х25
4 334933-П29 Гайка М22х1,5
5 060-070-58-2-2 Кольцо уплотнительное
6 375-3405037-01 Поршень
7 375-3405041 Полукольцо штока
8 339340-П29 Угольник М16х1,5-3/8"
9 4320-3108100 Шток гидроподъемника
10 4320-3108115 Наконечник штока
11 375-3405029 Кольцо уплотнительное
12 4320-3108020 Цилиндр гидроподъемника в сборе
13 375-3405081 Гайка наконечника
14 375-3405084 Кольцо уплотнительное

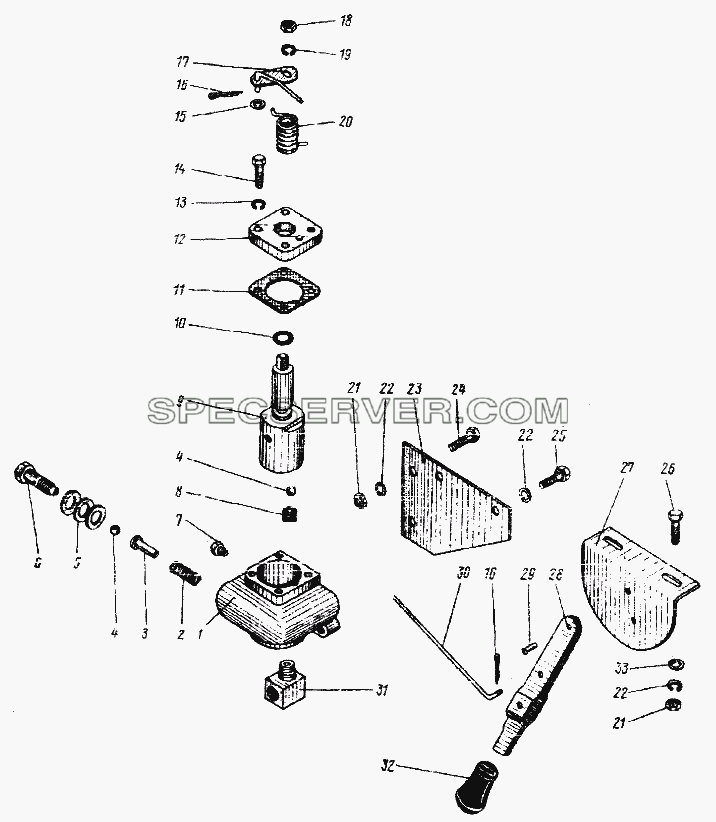

Запчасти: Кран гидроподъемника для Урал-4320

Кран гидроподъемника для Урал-4320 (список запасных частей)

Кран гидроподъемника для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 375-3108053 Шайба регулировочная, толщиной 0,25мм
1 375-3108012 Корпус крана гидроподъемника в сборе
2 375-3108037-01 Пружина ограничительного клапана
3 375-3108057 Направляющая пружины
4 Б III 5,556 мм Р Шарик
4 Б III 5,556 мм Р Шарик
5 375-3108052 Шайба регулировочная, толщиной 0,8мм
6 375-3108049 Седло ограничительного клапана
7 262541-П29 Пробка КГ1/8"
8 375-3108038 Пробка сливного клапана
9 375-3108035 Пробка крана с обратным клапаном в сборе
10 353-1002111 Кольцо уплотнительное
11 375-3108018 Прокладка
12 375-3108011 Крышка корпуса со штифтом в сборе
13 252154-П9 Шайба пружинная 6
14 201418-П29 Болт М6-6gх16
15 252003-П29 Шайба 5
16 258011-П29 Шплинт 2х10
17 4320-3108047 Рычаг крапа
18 250512-П29 Гайка М10
19 252156 П9 Шайба 10Л.65Г.05
20 375-3108043 Пружина крана
21 250510-П29 Гайка М8-6Н
22 252155-П9 Шайба пружинная 8
23 4320-3108059 Кронштейн крана
24 201456-П29 Болт М8-6gх20
25 201455-П29 Болт М8-6gх18
26 201453-П29 Болт М8-6gх14
27 375-3108063 Сектор привода крана
28 375-1310239 Ручка
29 252592-П29 Заклепка 5Х12
30 4320-3108062 Тяга привода крана
31 339340-П29 Угольник М16х1,5-3/8"
32 353-1310236 Ручка привода в сборе
33 252005-П29 Шайба 8

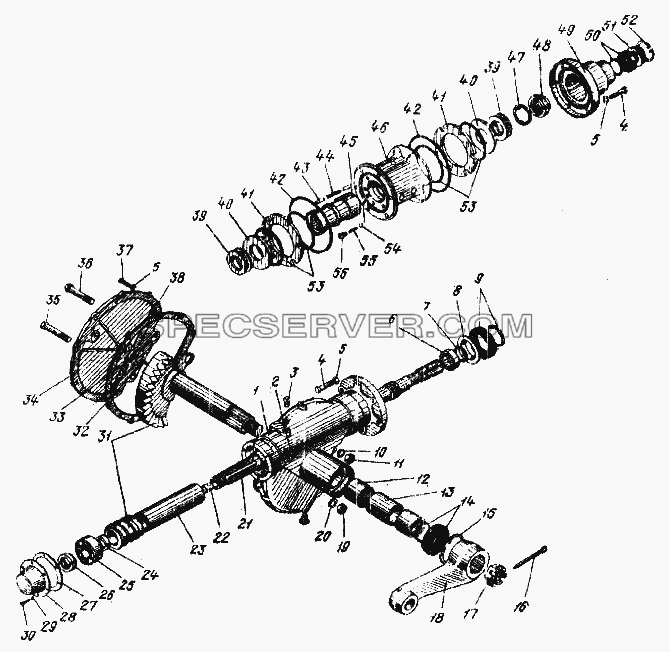

Механизм рулевой для Урал-4320 (список запасных частей)

Механизм рулевой для Урал-4320 (список запасных частей)

Механизм рулевой для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 252136-П9 Шайба пружинная 10
- 375-3401039 Сухарь-опора
- 375-3401040-01 Вал рулевого управления с заглушкой
- 375-3401065 Шайба регулировочная толщиной 0,85мм
- 375-3401066 Шайба регулировочная толщиной 0,4мм
- 375-3401077 Шайба регулировочная толщиной 0,1мм
- 375-3401079 Шайба регулировочная толщиной 0,15мм
- 375-3430020-10 Корпус золотника с обратным клапаном в сборе
- 375-3430050-01 Крышка золотника в сборе
1 375-3401010-03 Картер с сухарем в сборе
2 375-3401039 Сухарь-опора
3 Н-1918 Пробка К3/8"
4 375-3430080-10 Кольцо уплотнительное корпуса золотника
5 252136-П9 Шайба пружинная 10
6 375-3401123-10 Кольцо
7 375-3401127 Кольцо уплотнительное
8 375-3401167 Шайба упорная
9 375-3401150 Манжета 1-45Х70.1 в сборе
10 252139-П9 Шайба 16 пружинная
11 250560-П29 Гайка М16х1,5-6Н
12 943/45 Подшипник игольчатый
13 375-3401085-А Втулка распорная
14 375-3401033-01 Сальник в сборе
15 339298 Кольцо стопорное
16 258073 Шплинт 5х60
17 335065-П29 Гайка М33х1,5
18 375-3401090 Сошка рулевого управления
19 250559-П29 Гайка М14х1,5-6Н
20 252138-П9 Шайба пружинная 14
21 375-3401041-01 Вал рулевого управления
22 375-3401042 Заглушка
23 375-3401131 Втулка распорная
24 375-3401122 Кольцо упорное
25 2306К Подшипник роликовый радиальный однорядный
26 375-3401132-01 Гайка
27 375-3401058-01 Прокладка нижней крышки
28 375-3401061-А Крышка картера нижняя
29 252134-П9 Шайба пружинная 6
30 201417 П29 Болт М6-6gХ48.68.016
31 200-3401037 Червяк и сектор рулевого управления
32 375-3401074 Шпилька червячного сектора
33 375-3401064 Шайба регулировочная толщиной 0,5мм
34 375-3401080-20 Крышка картера боковая в сборе
35 332588-П29 Болт М14х75
36 332676-П29 Болт М16х78
37 331472-П29 Болт М10х25
38 375-3401084-02 Прокладка
39 8207 Подшипник шариковый упорный однорядный
40 375-3430063-10 Кольцо плунжеров подвижное
41 375-3430064-10 Кольцо опорное
42 375-3401071-01 Гайка крепления золотника
43 375-3430060 Плунжер золотника
44 375-3430062 Пружина плунжера
45 375-3430055-01 Золотник
46 375-3430021-10 Корпус золотника
47 375-3401093-01 Шайба пружинная
48 375-3401071-01 Гайка крепления золотника
49 375-3430051-02 Крышка золотника
50 375-3430057-01 Манжета в сборе 1-30Х47-1
51 375-3430065 Кольцо уплотнительное в сборе
52 375-3430068 Кольцо стопорное
53 375-3430080-А Кольцо уплотнительное
54 Н-265 Шарик IV 4,763 мм Н
55 375-3430091-10 Пружина обратного клапана
56 262531-П29 Пробка 1/8"

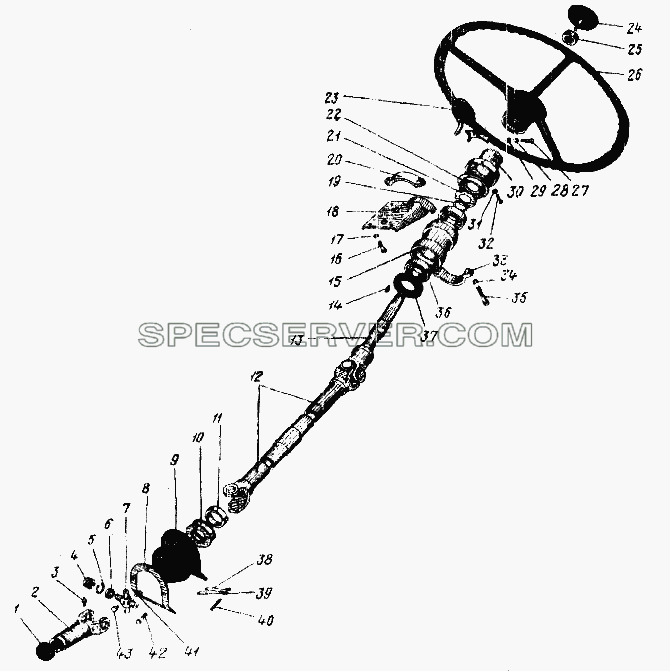

Колесо рулевого управления для Урал-4320 (список запасных частей)

Колесо рулевого управления для Урал-4320 (список запасных частей)

Колесо рулевого управления для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 400-2201025-10 Крестовина с подшипниками в сборе
- 4320-3402090 Вал рулевого управления с карданными шарнирами в сборе
1 4320-3402052 Муфта уплотнительная
2 4320-3402048 Вилка скользящая с заглушкой в сборе
3 264072-П29 Масленка в сборе
4 704902К6Ус10 Подшипник игольчатый
5 400-2201043 Кольцо стопорное
6 408-2201032-02 Манжета в сборе
7 402-2201030 Крестовина
8 375-5301314-Б Пластина уплотнителя
9 4320-3403027 Уплотнитель рулевой колонки
10 4320-3403030 Корпус уплотнителя
11 4320-3403038-01 Набивка
12 4320-3402091 Вал рулевого управления с вилками карданных шарниров в сборе
13 4320-3402042 Вал колеса рулевого управления в сборе
14 338050 Шпонка 6Х2 сегментная
15 375-3402054 Корпус подшипников
16 201457-П29 Болт М8-6gх22
17 252135-П9 Шайба пружинная 8
18 375-3403010 Кронштейн корпуса подшипников
19 375-3402057-А Кольцо стопорное
20 4320-3403011 Крышка кронштейна верхняя
21 375-3402059 Кольцо сальника
22 375-3402058-А Сальник в сборе
23 375-3709046-10 Кронштейн переключателя
24 375-3402034 Крышка колеса
25 335041 Гайка М27Х1
26 375-3402015-Б Колесо рулевого управления в сборе
27 201454-П29 Болт М8-6gх16
28 252135-П9 Шайба пружинная 8
29 252005-П29 Шайба 8
30 375-3402068-10 Крышка корпуса подшипников
31 252004-П29 Шайба 6
32 220101-П29 Винт М6-6gх8
33 4320-3403015 Крышка кронштейна нижняя
34 252136-П9 Шайба пружинная 10
35 200320-П29 Болт М10-6gх55
36 207К5 Подшипник шариковый однорядный вала рулевого колеса, коленчатого вала компрессора, привода ТНВД
37 3753401056 Манжета в сборе
38 4320-3403039 Лента стяжная
39 353-3916017 Пряжка хомута
40 258038-П29 Шплинт 3,2х16
41 262541-П7 Пробка КГ1/8"
42 201417-П29 Болт М6-6gх14
43 367116 Клапан предохранительный в сборе

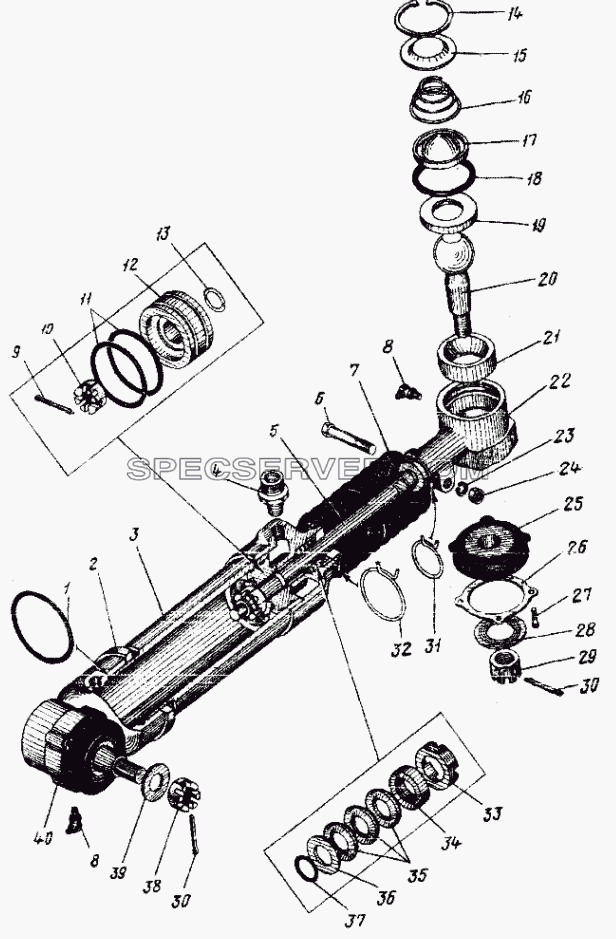

Механизм усилительный рулевого управления для Урал-4320 (список запасных частей)

Механизм усилительный рулевого управления для Урал-4320 (список запасных частей)

Механизм усилительный рулевого управления для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 375-3405030-10 Шток с поршнем в сборе
- 4320-3405060 Наконечник штока гидроусилителя в сборе
- 4320-3405075 Наконечник цилиндра гидроусилителя в сборе
1 375-3405084 Кольцо уплотнительное
2 375-3405081 Гайка наконечника
3 375-3405013 Цилиндр гидроусилителя с крышкой и втулкой в сборе
4 375-3407603-Б Штуцер
5 375-3405046 Шток
6 200367-П29 Болт М12-6gх45
7 3715-3405051 Муфта защитная штока
8 264040-П29 Масленка 2.3.90.01 в сборе
9 268053-П29 Шплинт 4Х25.016
10 334933-П29 Гайка М22х1,5
11 060-070-58-2-2 Кольцо уплотнительное
12 375-3405037-01 Поршень
13 375-3405041 Полукольцо штока
14 376-3003122 Кольцо стопорное
15 375-3003129 Заглушка
16 375-3003128 Пружина
17 4320-3414085 Обойма пружины
18 4320-3414127 Уплотнитель
19 375-3003059 Вкладыш нижний
20 3753003065 Палец
21 375-3003058-10 Вкладыш верхний
22 4320-3405061 Наконечник штока
23 252137-П9 Шайба пружинная 12
24 250514-П29 Гайка М12-6Н
25 43120-3414076 Муфта защитная в сборе
26 4320-3414078 Накладка муфты
27 221578-П28 Винт М5-6gХ12.48.016
28 4320-3414095 Шайба
29 334837-П29 Гайка М18х1,5
30 258054-П29 Шплинт 4х32
31 339093-П2 Хомут
32 339153-П2 Хомут
33 335058-П29 Гайка М45х1,5
34 375-3405050 Кольцо нажимное в сборе
35 339173 Манжета
36 339172 Кольцо опорное
37 375-3405029 Кольцо уплотнительное
38 334832-П29 Гайка М18х1,5 крепления гидроусилителя
39 336024-П29 Шайба 19
40 4320-3406076 Наконечник цилиндра
