Запчасти: Вал привода переднего моста, дифференциал и вал заднего моста раздаточной коробки для Урал-43202

Вал привода переднего моста, дифференциал и вал заднего моста раздаточной коробки для Урал-43202 (список запасных частей)

Вал привода переднего моста, дифференциал и вал заднего моста раздаточной коробки для Урал-43202 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 200319-П29 Болт М10-6gх50
- 201498-П29 Болт М10-6gх28
- 201543-П29 Болт М12-6gх38
- 218-ЕТУ500 Шарикоподшипник передней обоймы дифференциала раздаточной коробки
- 220А-ЕТУ500 Подшипник шариковый задней обоймы дифференциала раздаточной коробки
- 252136-П2 Шайба 10 пружинная
- 252136-П9 Шайба пружинная 10
- 252137-П2 Шайба 12 пружинная
- 258084 Шплинт 6,3х45
- 311 ЕТУ500 Шариковый однорядный вала привода заднего моста
- 331473-П29 Болт М10х32
- 331505-П29 Болт М10х25
- 333316 Шпилька М10-М10х1,25х23
- 334391 Гайка М10х1,25
- 335033 Гайка М30х1,5
- 336258 Шайба 31
- 337563 Штифт 12х30
- 375-1802030-01 Кольцо маслосгонное
- 375-1802038 Шайба упорная
- 375-1802051-01 Кольцо маслосгонное
- 375-1802057 Шайба замочная
- 375-1802112-Б Шестерня солнечная дифференциала
- 375-1802148-Б Муфта блокировки дифференциала
- 375-1802150-01 Дифференциал в сборе
- 375-1802158-Б Сателлит дифференциала
- 375-1802160-Б1 Обойма дифференциала передняя с шайбой в сборе
- 375-1802166 Кольцо стопорное подшипника
- 375-1802168 Пластина стопорная
- 375-1802170 Пластина стопорная
- 375-1802176 Обойма дифференциала задняя со втулкой в сборе
- 375-1802186-В Вал привода заднего моста
- 375-1802189-Б Шестерня нижнего вала
- 375-1802190-Б Шестерня коронная дифференциала
- 375-1802194-В Картер заднего подшипника дифференциала с пробкой в сборе
- 375-1802195-Б Прокладка картера уплотнительная
- 375-1802196-Б Прокладка уплотнительная крышки подшипника
- 375-1802213-10 Крышка заднего подшипника
- 375-1802214-Б Фланец задний
- 375-1802216 Кольцо стопорное
- 375-1802235-Б Прокладка крышки подшипника уплотнительная
- 375-1802246-Б Крышка подшипника
- 375-1802251 Шайба упорная
- 375-1802258 Гайка подшипника
- 375-1802264-Б Фланец привода переднего моста в сборе
- 375-1803040 Сальник штока в сборе
- 375-2402052-05 Манжета в сборе
- 375-3507051-В Болт креплеиия барабана
- 4320-1802110 Вал привода переднего моста
- 50311ЕТУ500 Шариковый однорядный вала привода переднего моста раздаточной коробки
- 862806 Кольцо упорное

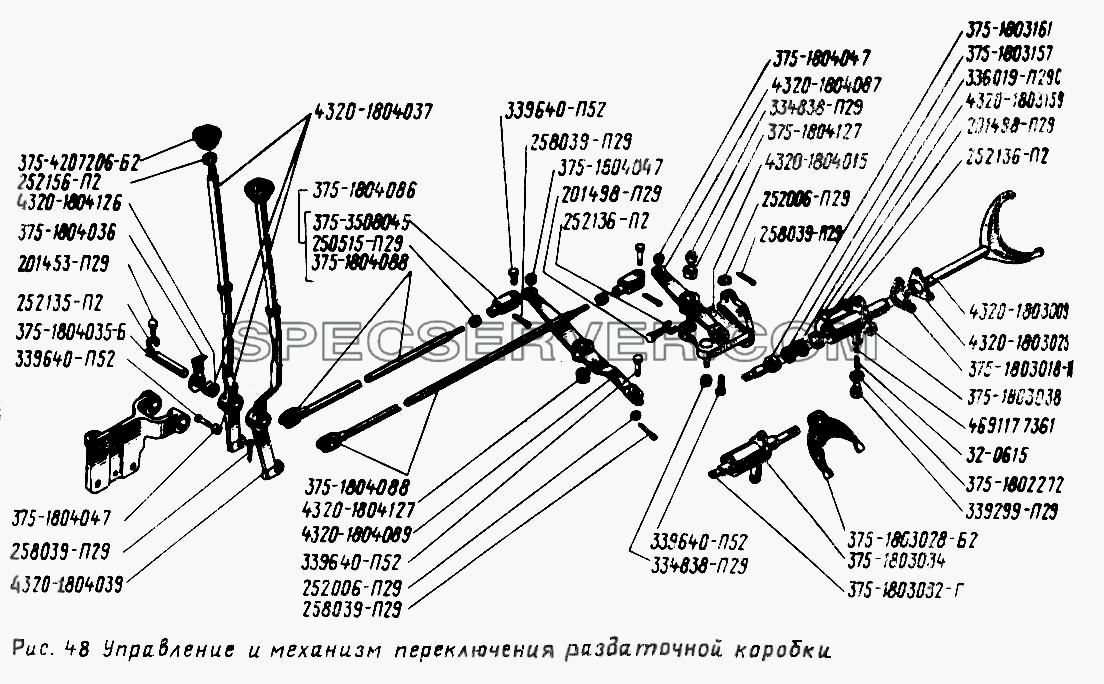

Запчасти: Управление и механизм переключения раздаточной коробки для Урал-43202

Управление и механизм переключения раздаточной коробки для Урал-43202 (список запасных частей)

Управление и механизм переключения раздаточной коробки для Урал-43202 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201453-П29 Болт М8-6gх14
- 201498-П29 Болт М10-6gх28
- 250515-П29 Гайка М12х1,25-6Н
- 252006-П29 Шайба 10
- 252135-П2 Шайба 8 пружинная
- 252136-П2 Шайба 10 пружинная
- 252156-П2 Шайба 10 пружинная
- 258039-П29 Шплинт 3,2х20
- 32-0615 Пружина штоков
- 334838-П29 Гайка М18х1,5
- 336019-П29С Шайба 19
- 339299-П29 Пробка М14х1,5
- 339640-П52 Палец 10х28
- 375-1802272 Прокладка уплотнительная
- 375-1803018-10 Прокладка уплотнительная
- 375-1803028-Б2 Вилка муфты блокировки дифференциала раздаточной коробки
- 375-1803032-Г Шток вилки блокировки дифференциала раздаточной коробки
- 375-1803034 Корпус механизма фиксации блокировки дифференциала
- 375-1803038 Корпус механизма фиксации переключения передач раздаточной коробки
- 375-1803157 Кольцо уплотнительное сальника
- 375-1803161 Обойма сальника переключения
- 375-1804035-Б Вал рычагов управления раздаточной коробкой
- 375-1804036 Пружина поджимная
- 375-1804047 Втулка
- 375-1804086 Тяга рычага включения передач в сборе
- 375-1804088 Стержень тяги рычага включения передач в сборе
- 375-1804127 Втулка
- 375-3508045 Вилка тяги
- 375-4207206-Б2 Рукоятка рычага
- 4320-1803009 Вилка включения передач со штоком в сборе
- 4320-1803025 Прокладка
- 4320-1803159 Кольцо уплотнительное
- 4320-1804015 Кронштейн в сборе
- 4320-1804037 Рычаг блокировки дифференциала со втулками в сборе
- 4320-1804039 Рычаг переключения передач со втулками в сборе
- 4320-1804087 Поводок со втулками в сборе
- 4320-1804089 Поводок со втулками в сборе
- 4320-1804126 Втулка
- 4320-1804127 Втулка
- IV 11, 113 мм (7/16) Н Шарик

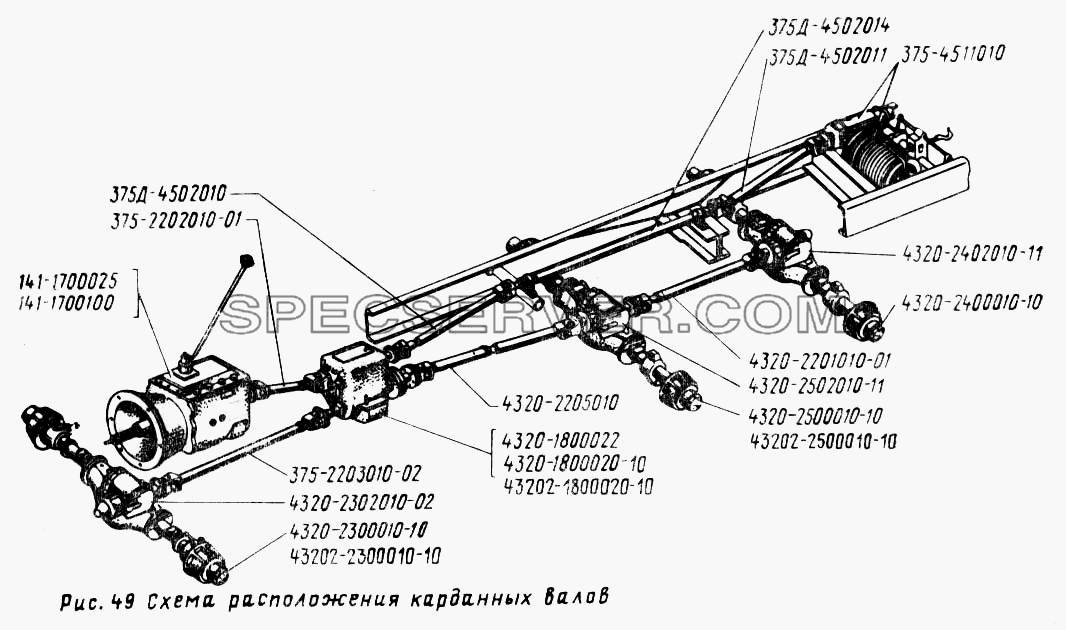

Схема расположения карданных валов для Урал-43202 (список запасных частей)

Схема расположения карданных валов для Урал-43202 (список запасных частей)

Схема расположения карданных валов для Урал-43202 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 14-1700025 Коробка передач с транспортными деталями
- 141-1700025 Коробка передач в сборе
- 141-1700100 Коробка передач с картером сцепления в сборе
- 375-2202010-01 Вал карданный промежуточный с крестовинами и фланцами в сборе
- 375-2203010-02 Вал карданный переднего моста с шарнирами в сборе
- 375-2203010-В2 Вал карданный переднегомоста с шарнирами в сборе
- 375-4511010 Лебедка с тросоукладчиком в сборе
- 375Д-4502010 Вал карданный привода лебедки передний в сборе
- 375Д-4502011 Вал карданный привода лебедки задний в сборе
- 375Д-4502014 Вал промежуточный в сборе
- 4320-1800020-10 Раздаточная коробка в сборе
- 4320-1800020-10 Раздаточная коробка в сборе
- 4320-1800022 Коробка раздаточная в сборе
- 4320-2201010-01 Вал карданный заднего моста с шарниром в сборе
- 4320-2205010 Вал карданный среднего моста с шарнирами в сборе
- 4320-2300010-10 Передний мост в сборе. Устанавливаются только на УРАЛ-4320
- 4320-2302010-02 Редуктор переднего моста в сборе
- 4320-2400010-10 Мост задний в сборе (На автомобили выпуска до 1985 г. уст. с кард. валом 4320-2201010-01)
- 4320-2402010-11 Редуктор заднего моста (На автомобили выпуска до 1985 г. уст. с кард. валом 4320-2201010-01)
- 4320-2500010-10 Средний мост в сборе (На автомобили выпуска до 1985 г. уст. с кард. валом 4320-2205010)
- 4320-2502010-11 Редуктор среднего моста в сборе (На автомобили выпуска до 1985 г. уст. с кард. валом 4320-225010)
- 43202-1800020-10 Раздаточная коробка в сборе
- 43202-2300010-10 Передний мост в сборе. Устанавливаются только на УРАЛ-43202
- 43202-2400010-10 Мост задний в сборе. Устанавливаются только на УРАЛ-43202
- 43202-2500010-10 Средний мост в сборе. Устанавливаются только на УРАЛ-43202

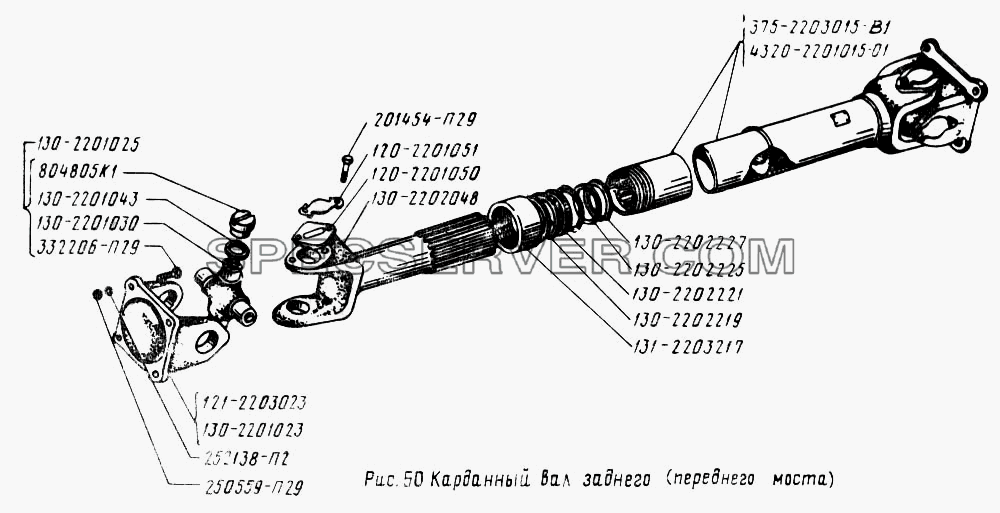

Карданный вал заднего (переднего моста) для Урал-43202 (список запасных частей)

Карданный вал заднего (переднего моста) для Урал-43202 (список запасных частей)

Карданный вал заднего (переднего моста) для Урал-43202 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 120-2201050 Пластина опорная подшипника
- 120-2201051 Пластина-замок
- 121-2203023 Фланец-вилка карданного вала заднего моста
- 130-2201023 Фланец-вилка карданного вала переднего моста
- 130-2201025 Крестовина кардана в сборе
- 130-2201030 Крестовина
- 130-2201043 Уплотнение подшипника
- 130-2202048 Вилка скользящая
- 130-2202219 Шайба разрезная
- 130-2202221 Кольцо сальника
- 130-2202225 Сальник скользящей вилки
- 130-2202227 Шайба разрезная
- 131-2203217 Гайка
- 201454-П29 Болт М8-6gх16
- 250559-П29 Гайка М14х1,5-6Н
- 252138-П2 Шайба 14 пружинная
- 332206-П29 Болт М14х1,5х41
- 375-2203015-В1 Вал карданный переднего моста (сварка)
- 4320-2201015-01 Вал карданный заднего моста
- 500-2201020 Конец карданного вала среднего моста шлицевой
- 804805К1 Подшипник роликовый игольчатый

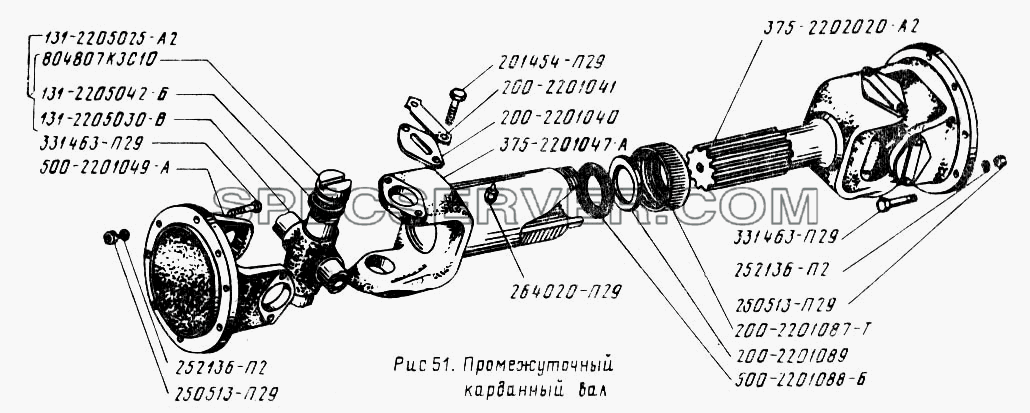

Промежуточный карданный вал для Урал-43202 (список запасных частей)

Промежуточный карданный вал для Урал-43202 (список запасных частей)

Промежуточный карданный вал для Урал-43202 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 131-2205025-А2 Крестовина карданного вала в сборе
- 131-2205030-В Крестовина
- 131-2205042-Б Уплотнение подшипника
- 200-2201040 Пластина опорная подшипника
- 200-2201041 Пластина-замок
- 200-2201087-Т Обойма
- 200-2201089 Кольцо сальника
- 201454-П29 Болт М8-6gх16
- 250513-П29 Гайка М10х1-6Н
- 252136-П2 Шайба 10 пружинная
- 264020-П29 Масленка 1.3
- 331463-П29 Болт М10х1х34
- 375-2201047-А Вилка скользящая в сборе
- 375-2202020-А2 Вал карданный промежуточный
- 500-2201049-А Фланец-вилка карданного вала
- 500-2201088-Б Сальник скользящей вилки
- 804807К3С10 Подшипник роликовый игольчатый

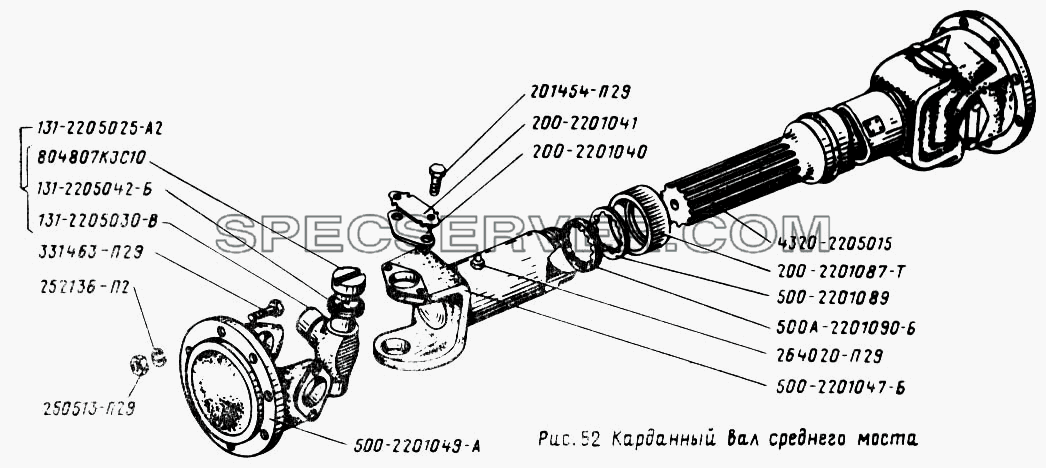

Карданный вал среднего моста для Урал-43202 (список запасных частей)

Карданный вал среднего моста для Урал-43202 (список запасных частей)

Карданный вал среднего моста для Урал-43202 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 131-2205025-А2 Крестовина карданного вала в сборе
- 131-2205030-В Крестовина
- 131-2205042-Б Уплотнение подшипника
- 200-2201040 Пластина опорная подшипника
- 200-2201041 Пластина-замок
- 200-2201087-Т Обойма
- 201454-П29 Болт М8-6gх16
- 250513-П29 Гайка М10х1-6Н
- 252136-П2 Шайба 10 пружинная
- 264020-П29 Масленка 1.3
- 331463-П29 Болт М10х1х34
- 4320-2205015 Вал карданный (сварка)
- 500-2201047-Б Вилка скользящая карданного вала среднего моста в сборе
- 500-2201049-А Фланец-вилка карданного вала
- 500-2201089 Кольцо
- 500А-2201090-Б Сальник скользящей вилки
- 804807К3С10 Подшипник роликовый игольчатый
